Mini 2/3-portowy mechaniczny zawór grzybkowy serii VM1 (VM100).

Marka: SOLH firmy Richge Technology

 Pozycjonowanie produktu

     Seria VM1 (VM100) to miniaturowy mechaniczny zawór grzybkowy z 2/3 portami, w pełni wymienny z oryginalnymi modelami SMC. Przyjmuje niezawodną strukturę uszczelniającą grzybka o ultrakompaktowej lekkiej konstrukcji, szerokim zakresie ciśnień roboczych obejmujących podciśnienie i nadciśnienie oraz dużą liczbę wymiennych głowic siłowników. Szeroko stosowany do wykrywania położenia sprzętu, wykrywania limitu skoku, ręcznej pracy impulsowej i przełączania małych obwodów powietrza w kompaktowych zautomatyzowanych maszynach.

Podstawowe specyfikacje techniczne (seria VM100 / VM1)

  1 Podstawowe parametry

     --Typy obwodów: 2-portowe (NC/NO), 3-portowe (N.C./NO)

     -- Struktura: Bezpośrednio działający typ grzybkowy o szczelnym działaniu uszczelniającym

     -- Odpowiedni płyn: sprężone powietrze, gaz obojętny

     --Zakres ciśnienia roboczego: -100 kPa ~ 1,0 MPa (kompatybilny z próżnią)

     -- Temperatura otoczenia i średnia: -5 ~ +60 ℃ (bez wewnętrznego oblodzenia)

     -- Rozmiary gwintów portów: M5, Rc1/8 (opcjonalnie NPT1/8 i G1/8)

     -- Przepływ: Cv=0,11, efektywna powierzchnia przekroju 2,5mm²

     --Masa netto: wersja z portem bocznym 60 g, wersja z portem dolnym 67 g (ultralekka)

     -- Opcje układu rurociągów: przyłącze boczne, przyłącze dolne

     -- Wymagania dotyczące smarowania: działanie bez smarowania

  2. Wymiary całkowite

     -- Model z portem bocznym: 11 × 36 × 16 mm

     -- Model z dolnym portem: 11 × 28 × 25 mm

 Definicja obwodu i logika działania (3-porty/2-porty)

   1. Typ 3-portowy (VM13x, najpopularniejszy)· Port 1(P): Wlot zasilania powietrzem

     -- Port 2(A): wyjście sterujące

     -- Port 3(R): Port wylotowy

     -- Normalnie zamknięty NC: nieuruchomiony → P odcięty od A, A podłączony do R

     -- Normalnie otwarty NO: Nieaktywowany → P podłączony do A, A odcięty od R

   2. Typ 2-portowy (VM12x)

     -- Port 1(P): Wejście płynu

     -- Port 2(A): Wyjście sterujące

     -- Logika normalnie zamknięta: Kanał powietrza otwiera się po naciśnięciu, odcina po zwolnieniu

Pełna gama wymiennych głowic siłowników

 1. Podstawowy typ prostego tłoka

     -- VM130 / VM120: Standardowy tłok o skoku 4,8 mm

     -- VM130U / VM120U: Trzpień o krótkim skoku 2,5 mm

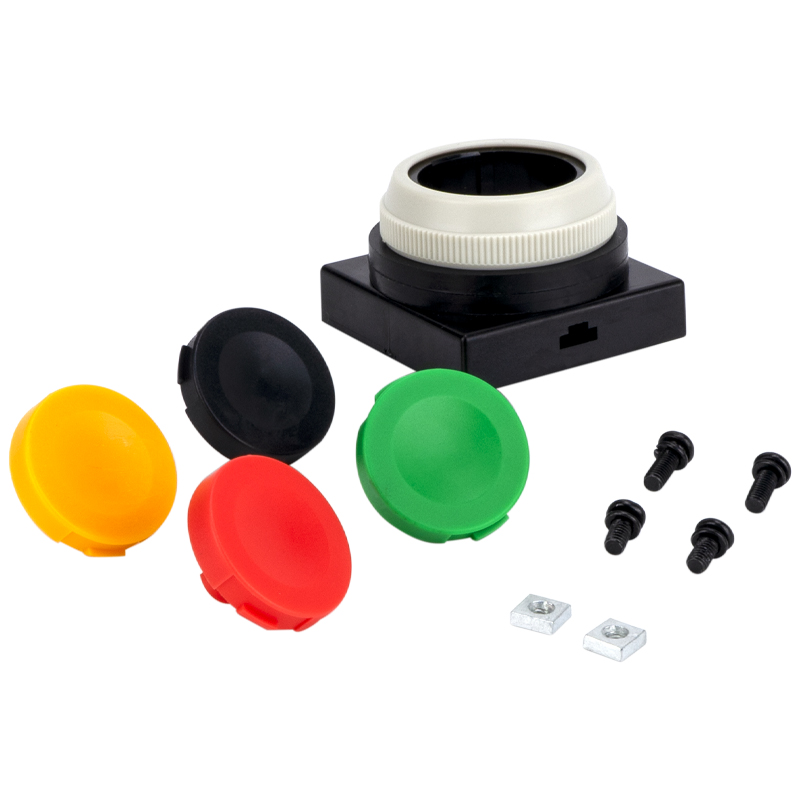

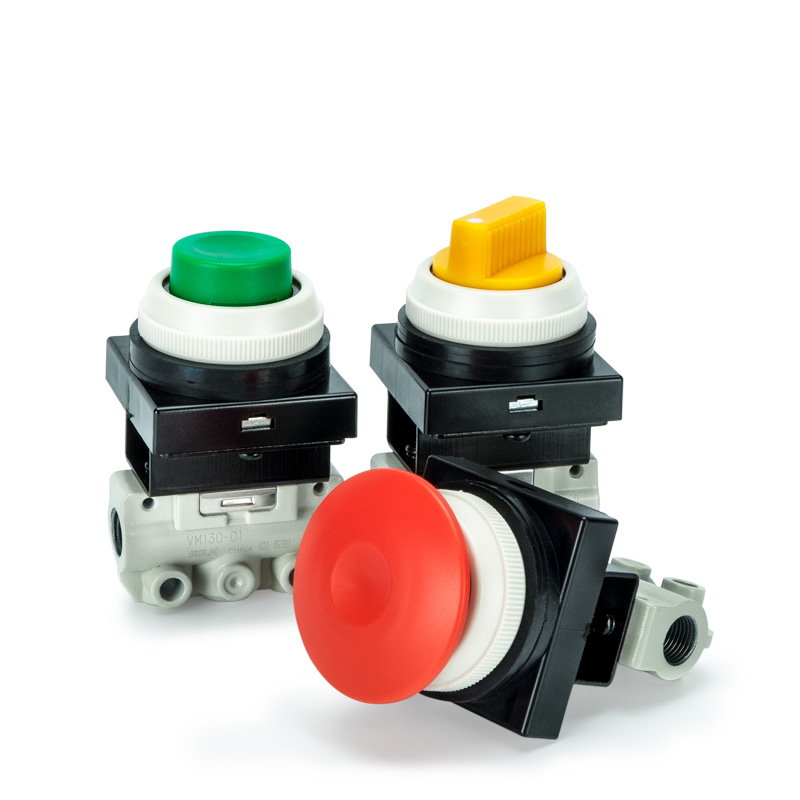

 2. Typ przycisku (ręczna obsługa Jog)

     -- VM132 / VM122: Płaski przycisk standardowy

     -- VM132Y / VM122Y: Żółty grzybek do zatrzymania awaryjnego i dobrej widoczności

     -- VM132G / VM122G: Przycisk zielonego wskaźnika

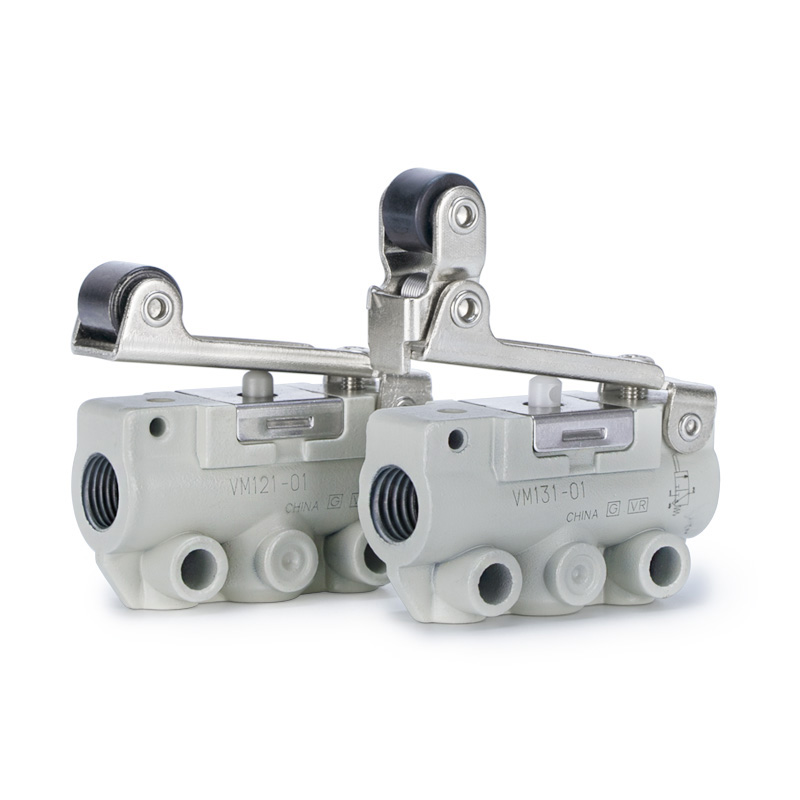

  3. Typ dźwigni rolkowej (wykrywanie skoku i ograniczenia)

     -- VM131 / VM121: Standardowa prosta dźwignia rolkowa

     -- VM131U / VM121U: Dźwignia rolkowa o krótkim skoku

     -- VM133 / VM123: Jednokierunkowa dźwignia rolkowa zapobiegająca odbiciu

  4. Opcjonalne dodatkowe siłowniki

     Dźwignia zawiasu, dźwignia przełączająca, blokowane pokrętło obrotowe i bardziej spersonalizowane głowice spustowe

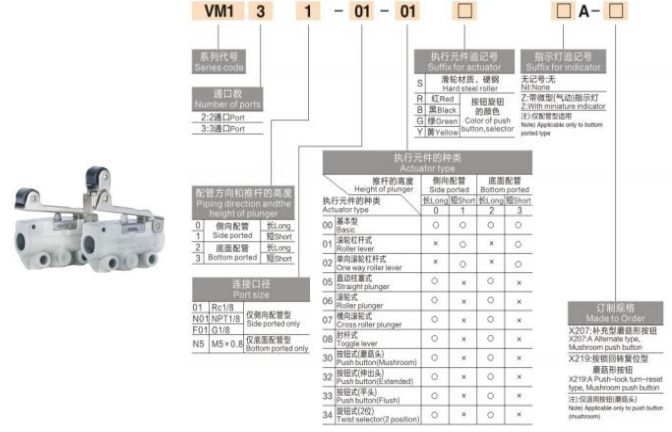

 Wyjaśnienie kodu modelu

  1.  (Przykład: VM131-01-01A)

     -- VM131: obwód 3-portowy + siłownik z dźwignią rolkową

     -- 01: Kod gwintu przyłącza (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Układ portów bocznych (02 = układ portów dolnych)

     -- Kod przyrostka: A=standard; Y=żółty grzyb; G=zielony przycisk; U=krótki skok

  2. Wspólne modele standardowe

     -- VM131-01-01A: 3-portowa dźwignia rolkowa, Rc1/8, port boczny (najczęściej stosowana)

     -- VM132-M5-00A: 3-portowy przycisk płaski, gwint M5, port dolny

     -- VM130U-01-N01Y: 3-portowy krótki tłok, NPT1/8, głowica awaryjna z żółtym grzybkiem

Podstawowe zalety produktu

     -- Bardzo mały i ultralekki: tylko 60 g przy wąskiej szerokości 11 mm, idealny do wewnętrznego osadzania w maszynie i instalacji gęstego układania paneli

     -- Szeroki uniwersalny zakres ciśnień: Kompatybilny z pełną próżnią do nadciśnienia do 1,0 MPa w celu wszechstronnego sterowania obwodami

     -- Trwała konstrukcja uszczelniająca grzybka: doskonała szczelność, długa żywotność i duża odporność na zanieczyszczenia pyłem

     -- Elastyczne orurowanie i montaż: opcje portów bocznych/dolnych, montaż boczny, montaż dolny, opcjonalna podstawa wspornika (VM1-B)

     -- Konstrukcja bezsmarowa: niskie koszty konserwacji i działanie pętli czystego powietrza

     -- Kompletna oferta siłowników: Pasuje do ręcznego impulsowania, ograniczenia skoku, awaryjnego zatrzymania bezpieczeństwa i wszystkich scenariuszy pracy z mechanicznym spustem

Typowe scenariusze zastosowań

     -- Wyłączniki krańcowe skoku maszyny: Wykrywanie zwrotnego położenia pełnego skoku cylindra

     -- Ręczne uruchamianie impulsowe i sprzętu: Ręczny test obwodów powietrza za pomocą przycisku na panelu

     -- Blokada bezpieczeństwa i pętle zatrzymania awaryjnego: Żółty siłownik grzybkowy zapewniający bezpieczeństwo maszyny

     -- Mini przyrządy i uchwyty mocujące: pneumatyczne przełączanie zaciskania/odblokowywania

     -- Obwody kontroli próżni: Stabilne przełączanie w warunkach próżni -100 kPa

     -- Ogólne wyposażenie automatyki: Mechaniczne obwody sygnału powietrza wyzwalającego i sprzężenia zwrotnego położenia

Podsumowanie w jednym zdaniu

     Miniaturowy mechaniczny zawór grzybkowy SOLH VM1 charakteryzuje się ultralekką, kompaktową obudową o masie 60 g, niezawodnym uszczelnieniem grzybka, zakresem roboczym pełnej próżni ~ 1,0 MPa, układem podwójnego portu bocznego/dolnego i całkowicie wymiennymi głowicami siłowników, służąc jako preferowany mechaniczny zawór sterujący powietrzem spustowym dla wszystkich małych zautomatyzowanych urządzeń.
