Zawór sterujący

SOLH VCH400 (VCH410) sterowany pilotem 3-portowy zawór elektromagnetyczny z grzybkiem jest dostosowany do rurociągów gazowych średniego i wysokiego ciśnienia o maksymalnym ciśnieniu roboczym do 5,0 MPa. Wyposażony w wysokociśnieniowe elastyczne uszczelki poliuretanowe i wielkogabarytowe gwinty ISO G (G1/2, G3/4, G1) zapewnia dużą przepustowość i odchylenie reakcji ≤±2 ms, wyjątkową odporność na wibracje i wstrząsy oraz żywotność 10 milionów cykli. Konstrukcja odporna na krople osiąga równoważny stopień ochrony IP65; wersja NC automatycznie odpowietrza się w przypadku utraty zasilania, idealna do wysokociśnieniowych obwodów ładowania, odpowietrzania i konwersji ciśnienia i doskonale dopasowana do regulatorów wysokiego ciśnienia SOLH VCHR. Ma zastosowanie wyłącznie do czystego, suchego sprężonego powietrza i gazu obojętnego. Montaż cewki jest zabroniony i wymagane jest okresowe uruchamianie cykliczne, aby uniknąć przylegania grzybka. Służy jako niezawodny element sterujący dla przemysłowych urządzeń do napełniania i odpowietrzania powietrza pod wysokim ciśnieniem.

Wersja 1 — Długa kopia oficjalnej strony produktu (skoncentrowana na SEO, ~290 słów na stronie ze szczegółami niezależnej witryny internetowej) 2/2-drogowe mosiężne zawory elektromagnetyczne do cieczy SOLH 2V to wszechstronne elektromagnetyczne zawory odcinające zaprojektowane do uniwersalnego sterowania sprężonym powietrzem, wodą przemysłową i olejem smarowym, dostępne w dwóch dojrzałych konfiguracjach konstrukcyjnych: bezpośredniego działania 2V025 i sterowanych pilotem membranowych wariantów 2V130 i 2V250. Seria ta, zbudowana z solidnych korpusów zaworów z kutego mosiądzu w połączeniu z wysokowydajnymi elementami uszczelniającymi, zapewnia niezawodne działanie przełączające, obejmujące rozruch przy zerowym ciśnieniu i regulację rurociągu o wysokim przepływie. Kompaktowy model 2V025 o działaniu bezpośrednim wykorzystuje bezpośrednią strukturę napędu elektromagnetycznego, która umożliwia normalne otwarcie przy zerowej różnicy ciśnień 0 MPa. Wyposażony w odporne na zużycie uszczelki z kauczuku fluorowego VITON, jest odporny na działanie słabo korozyjnych mediów i doskonale dopasowuje się do rurociągów niskociśnieniowych, pętli próżniowych oraz urządzeń do natryskiwania i chłodzenia mikroprzepływowego. Sterowane pilotowo modele 2V130 i 2V250 wykorzystują średnią różnicę ciśnień do napędzania membrany, charakteryzując się wyjątkowo dużą przepustowością i niskim zużyciem energii przez cewkę; wymagają minimalnego ciśnienia rozruchowego wynoszącego 0,05 MPa i wykorzystują uszczelki z kauczuku nitrylowego NBR, idealne do konwencjonalnych rurociągów wody i sprężonego powietrza. Wszystkie wersje wykorzystują cewki izolowane klasy B ze stopniem ochrony IP65 i szybką reakcją przełączania w ciągu 0,05 sekundy. Wiele opcji okablowania (gniazdo DIN, wolne przewody, gniazda lampek sygnalizacyjnych) i liczne specyfikacje gwintów od G1/8 do G1 cali umożliwiają elastyczną instalację w terenie. Seria SOLH 2V, szeroko stosowana w kontroli podciśnienia, obiegach wody chłodzącej sprzęt, automatycznym zasilaniu wodą kotła, poborze wody do sprężarki powietrza i odcinaniu głównego rurociągu gaz-ciecz, oferuje ekonomiczne, stabilne, ogólne rozwiązania w zakresie przełączania płynów dla obwodów płynów automatyki przemysłowej o pełnym spektrum działania.

Mini 2/2-drogowe, normalnie zamknięte zawory elektromagnetyczne serii SOLH 2P, o działaniu bezpośrednio zamkniętym, wykorzystują korpusy zaworów z nylonu PA66 o wysokiej wytrzymałości, zaprojektowane specjalnie do taniego automatycznego przełączania sprężonego powietrza o małym przepływie, czystej wody i oleju smarowego o niskiej lepkości. Charakteryzujący się prawdziwą wydajnością rozruchu przy zerowym ciśnieniu, zawór może otwierać się normalnie przy różnicy ciśnień 0 MPa, skutecznie przełamując zależność ciśnienia zaworów elektromagnetycznych sterowanych pilotem. W tej serii zastosowano dojrzałą, bezpośrednią strukturę napędu elektromagnetycznego. W stanie wyłączenia wbudowana sprężyna resetująca mocno ściska rdzeń zaworu, aby utrzymać stan całkowicie zamknięty; po włączeniu przyciąganie elektromagnetyczne szybko unosi rdzeń zaworu, aby przeprowadzić rurociąg, a całe działanie przełączające kończy się w ciągu 0,05 s, co zapewnia wyjątkowo szybką reakcję. Konfiguracja standardowa wykorzystuje odporne na zużycie uszczelki z fluorokauczuku VITON o wyjątkowej odporności na olej, wodę i łagodne media korozyjne; Uszczelnienie z kauczuku nitrylowego NBR jest dostępne jako opcjonalny zamiennik w zależności od warunków pracy. Cewka osiąga stopień ochrony przed kurzem i wodoodpornością IP65 z izolacją klasy B, zdolną do stabilnej, ciągłej pracy w wilgotnym środowisku warsztatowym. Ze stałą kryzą przepływu φ2,5 mm i wartością CV wynoszącą 0,23, dostępne są dwie główne specyfikacje gwintów G1/8 i G1/4, w połączeniu z różnorodnymi opcjami okablowania, w tym standardowym gniazdem DIN, wolnymi przewodami i gniazdami lampek sygnalizacyjnych, wraz z uniwersalnymi opcjami napięcia AC/DC, aby spełnić globalne wymagania w zakresie dopasowania. Lekki, kompaktowy kształt pasuje do montażu wewnątrz kompaktowych modułów wyposażenia. Jest szeroko stosowany w sterowaniu źródłem powietrza w generatorze podciśnienia, przełączaniu zasilania powietrzem w małych cylindrach, mikropętlach wody chłodzącej sprzęt, automatycznym natryskiwaniu, automatycznym drenażu sprężarek powietrza i małych systemach nawilżania, służąc jako opłacalna miniaturowa alternatywa do sterowania płynami dla mosiężnych zaworów serii 2V.

3/2-drogowe, pneumatyczne, elektromagnetyczne zawory sterujące kierunkiem serii SOLH 3V są zaprojektowane zarówno z konstrukcjami bezpośredniego działania, jak i sterowanymi pilotem, dostosowanymi do napędzania cylindrów jednostronnego działania ze sprężyną powrotną i przełączania podciśnieniowych obwodów pneumatycznych. Dostępna w konfiguracjach normalnie zamkniętych (NC) i normalnie otwartych (NO), seria ta wykorzystuje korpusy zaworów z lekkiego stopu aluminium o wysokiej wytrzymałości, zwartą budowę, szybką reakcję oraz stopień ochrony przed kurzem i wodoodpornością IP65, działając jako standardowy podstawowy element sterujący w małych i średnich systemach automatyki pneumatycznej. Układ portów jest zgodny z uniwersalnymi standardami branżowymi: P dla głównego wlotu powietrza, A dla wykonania otworu roboczego łączącego cylindry lub przyssawki podciśnieniowe, R dla króćca wylotowego dopasowanego do tłumików w celu obniżenia hałasu pracy. Warianty 3V1 i 3V2 o działaniu bezpośrednim zapewniają niezawodny rozruch przy zerowym ciśnieniu w zakresie 0 ~ 0,8 MPa z reakcją przełączania poniżej 0,05 s, doskonale nadają się do scenariuszy niskociśnieniowych gazociągów i scenariuszy kontroli podciśnienia. Sterowane pilotem serie 3V100/3V200/3V300 charakteryzują się większą przepustowością i niższym poborem mocy cewki, co wymaga minimalnego ciśnienia wlotowego wynoszącego 0,15 MPa do stabilnego przełączania w celu spełnienia wymagań konwencjonalnych pętli pneumatycznych o wysokim przepływie. Wyposażone w przycisk ręcznego sterowania w kształcie gilzy, umożliwiający wygodne debugowanie na miejscu podczas instalacji i konserwacji, cała seria zapewnia pracę bezolejową i stabilne uszczelnienie. Specyfikacje wielu gwintów, w tym M5, G1/8, G1/4 i G3/8, są opcjonalne, w połączeniu z głównymi globalnymi napięciami AC i DC oraz dwoma trybami okablowania gniazda DIN i wolnych przewodów. Może bezpośrednio zastąpić tradycyjne pneumatyczne zawory pilotowe 3A i ręczne zawory ciągnione 3L bez modyfikacji konstrukcyjnych, szeroko stosowane w mechanizmach przeciskowych mocowania przedmiotu obrabianego, przełączaniu adsorpcji próżniowej, pneumatycznym zabezpieczeniu blokady i sterowaniu impulsowym małych siłowników.

Sterowane pilotem pneumatyczne zawory sterujące serii SOLH 4V to główne przemysłowe komponenty pneumatyczne obejmujące konfiguracje 5/2-drogowe dwupozycyjne i 5/3-drogowe trójpołożeniowe, specjalnie zoptymalizowane do napędzania ruchu posuwisto-zwrotnego, pozycjonowania w połowie skoku i utrzymywania ciśnienia w cylindrach pneumatycznych dwustronnego działania. Dzięki zastosowaniu precyzyjnego rdzenia zaworu szpulowego i wbudowanej konstrukcji pilota, seria ta charakteryzuje się niskim oporem tarcia, czułym działaniem przełączającym i niskim poborem mocy cewki, szeroko stosowana w zautomatyzowanych liniach montażowych, maszynach pakujących, urządzeniach pozycjonujących i ogólnych pneumatycznych systemach przesyłowych. Układ pięcioportowy jest zgodny z uniwersalnymi standardami branżowymi: P pełni funkcję głównego wlotu powietrza; A i B to dwa otwory wykonawcze połączone z przednią i tylną komorą cylindrów dwustronnego działania w celu sterowania wysuwaniem i cofaniem; R i S to otwory wydechowe wyposażone w tłumiki zmniejszające hałas podczas pracy. Typ 5/2-drogowy obejmuje warianty sterowania elektrycznego z pojedynczą cewką i sterowaniem elektrycznym z podwójną cewką. Zawory sterujące z pojedynczym napędem elektrycznym wykorzystują sprężynę resetującą, która powraca automatycznie po zaniku zasilania, co jest idealne w przypadku konwencjonalnych działań posuwisto-zwrotnych i zastosowań związanych z resetowaniem bezpieczeństwa. Podwójne elektryczne zawory sterujące posiadają pamięć położenia bez sprężyn, blokując stale aktualne położenie cylindra po wyłączeniu zasilania, co pozwala na długotrwałe pozycjonowanie i utrzymywanie ciśnienia. Wersja trójpozycyjna 5/3 zapewnia trzy opcjonalne tryby neutralne: zamknięty środkowy (typ C) blokuje wszystkie porty w celu zablokowania zawieszenia cylindra i zabezpieczenia przed upadkiem; centrum wyciągowe (typ E) łączy porty A/B z kanałami wylotowymi w celu obniżenia ciśnienia i swobodnego pływania podczas ręcznego uruchamiania; centrum ciśnieniowe (typ P) dostarcza sprężone powietrze do obu portów roboczych, zapewniając dwukierunkowe zrównoważone mocowanie. Dostępne specyfikacje wahają się od 4V110 do 4V410 z gwintami o rozmiarach M5, G1/8, G1/4, G3/8 i G1/2. Wyposażone w pyłoszczelne i wodoodporne cewki o stopniu ochrony IP65 obsługujące główne napięcia prądu przemiennego i stałego, cała seria umożliwia pracę bezolejową i jest wyposażona w przycisk ręcznego sterowania umożliwiający wygodne testowanie i konserwację na miejscu. Jest to uniwersalny, standardowy zawór kierunkowy do głównego nurtu przemysłowej automatyki pneumatycznej.

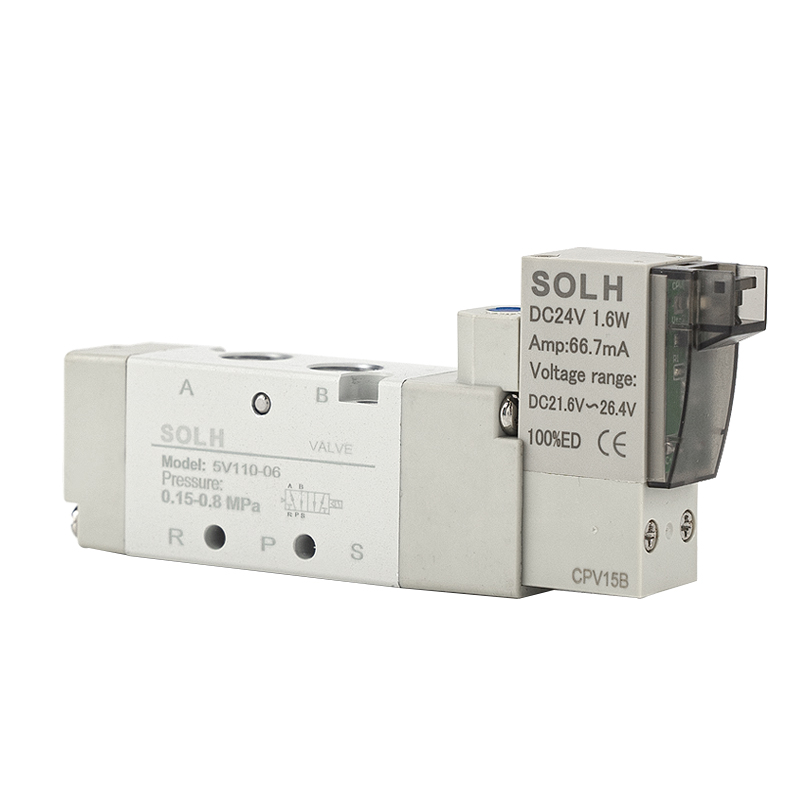

Pneumatyczny zawór elektromagnetyczny 5/2 i 5/3 serii SOLH 5V, w pełni wymienny z serią AirTAC 5V. Cewka o małej mocy 0,9 W, żywotność 30 milionów cykli, pasmo przenoszenia wysokiej częstotliwości ≤0,05 s, stopień ochrony IP65 z czystym wewnętrznym wylotem pilota. Dostępne w wersji z pojedynczym/podwójnym sterowaniem elektrycznym i 3-pozycyjnymi środkowymi funkcjami C/E/P, idealne do cylindrów dwustronnego działania, elektroniki, sprzętu automatyzującego do czyszczenia żywności.

Kompaktowy, sterowany pilotem zawór elektromagnetyczny SOLH 7 V obejmuje kompletne warianty 5/2 i 5/3, obsługujące pojedynczą cewkę ze sprężyną powrotną, blokadę z podwójną cewką i trzy funkcje środkowe: centralnie zamknięty, środkowy wylot, centralne zasilanie ciśnieniowe. Przyjmuje zintegrowaną, scentralizowaną konstrukcję wewnętrznego kanału wylotowego o około 30% większej przepustowości niż tradycyjne zawory serii 4V, charakteryzującą się reakcją przełączania ≤50 ms i maksymalną częstotliwością roboczą do 5 Hz. Cewki o bardzo małej mocy generują mniej ciepła przy ciągłym zasilaniu, przy poborze mocy prądu stałego wynoszącego 0,7 W i mocy prądu przemiennego 1,1 VA. Oferowana jest pełna gama rozmiarów od M5 do 3/8", obsługująca zarówno standardowe przyłącza gwintowe, jak i szybkozłącza wtykowe. Zawory można instalować pojedynczo lub układać w stosy na wielostanowiskowych aluminiowych rozdzielaczach, aby zaoszczędzić miejsce w szafie i uprościć główne przewody powietrzne. Zakresy ciśnienia roboczego 0,15 ~ 0,8 MPa przy temperaturze roboczej -20 ℃ ~ 70 ℃. Korpus zaworu z odlewanego ciśnieniowo aluminium zapewnia długą żywotność uszczelnienia, szeroko stosowany do przełączania kierunku cylindrów i scentralizowanego sterowania pneumatycznego we wszystkich zautomatyzowanych systemach produkcyjnych linie.

5-drogowy zawór elektromagnetyczny SOLH serii SY, sterowany pilotem, jest w pełni wymienny z pasującymi zaworami SMC, w tym modelami SY3000 mini, SY5000 średniego nurtu, SY7000 duże i SY9000 bardzo duże. Zapewnia kompletne opcje obwodów: 5/2 z pojedynczą/podwójną cewką i 5/3 z trzema pozycjami z funkcjami centralnego zamknięcia, centralnego wylotu i centralnego zasilania ciśnieniem. Standardowe cewki o mocy 0,35 W i opcjonalne cewki energooszczędne o mocy 0,1 W generują niewiele ciepła, co zapewnia ciągłe zasilanie. Wersja pilota wewnętrznego pracuje w zakresie 0,1 ~ 0,7 MPa, natomiast wariant pilota zewnętrznego obsługuje środowisko próżniowe -100 kPa. Uszczelniona szpula osiąga do 200 milionów cykli przełączania. Porty powietrzne rozmieszczone są z boku, na górze i na dole, co umożliwia elastyczne prowadzenie przewodów. Zawory mają konstrukcję zatrzaskową zgodną z wyspami zaworowymi na kolektorze SS5Y, umożliwiając konserwację jednego zaworu bez demontażu całego zespołu, ze złączem wtykowym IP65 i podstawą kolektora o stopniu ochrony IP67. Zoptymalizowane wewnętrzne prowadnice zapewniają o około 80% większy przepływ niż starsze zawory, a wbudowana siatka filtra pilotującego zapobiega zakleszczaniu się szpuli przez kurz. Szeroko stosowany do przełączania kierunku cylindrów i scentralizowanego sterowania pneumatycznego w sprzęcie półprzewodnikowym, spawalnictwie samochodowym, pakowaniu i automatyce medycznej.

Płytowe zawory elektromagnetyczne 5/2-drogowe serii SOLH 4M są ściśle zgodne z międzynarodowymi normami montażowymi NAMUR i zostały zaprojektowane specjalnie do bezpośredniego montażu na siłownikach pneumatycznych napędzających zawory kulowe i przepustnice. Zintegrowana dolna podstawa posiada wstępnie osadzone kanały powietrzne P, A, B, R1 i R2, umożliwiające bezproblemowe dokowanie z wnękami powietrznymi siłownika bez zewnętrznych rurek dla portów roboczych A/B. Ten usprawniony układ drastycznie zmniejsza obciążenie związane z układaniem rurociągu i potencjalne punkty wycieków powietrza w porównaniu z konwencjonalnymi elektrozaworami serii 4V podłączanymi do rur. W tej linii zastosowano konstrukcję wewnętrznej szpuli pilota z pracą bezolejową, oferowaną w konfiguracjach z pojedynczą cewką z resetem sprężynowym (4M×10) i podwójną cewką z pamięcią blokującą (4M×20) w trzech klasach wielkości: 4M100, główny 4M200 i wysokoprzepływowy 4M300. Warianty z pojedynczym sterowaniem elektrycznym resetują się automatycznie pod napięciem sprężyny po odłączeniu zasilania, co pozwala na bezpieczne resetowanie, natomiast wersje z podwójnym sterowaniem elektrycznym stale zachowują swoją pozycję przełączania po zaniku zasilania, aby utrzymać stan otwarcia/zamknięcia zaworu w celu długotrwałego zablokowania rurociągu. Każde urządzenie jest wyposażone w montowany z boku przycisk ręcznego sterowania, umożliwiający wygodne uruchamianie w trybie offline i testowanie konserwacji. Cewki obsługują szeroko stosowane na całym świecie napięcia AC/DC z pyłoszczelnością i wodoodpornością IP65, odpowiednie do rygorystycznych warunków pracy w uzdatnianiu wody, rurociągach chemicznych i ogólnym przełączaniu płynów przemysłowych. Seria jest kompatybilna wymiarowo z podstawami rozdzielaczy współdzielonymi z równoważną serią 4V, umożliwiając instalację samodzielnego siłownika lub scentralizowanego montażu wyspy zaworowej za pośrednictwem rozdzielaczy wielostanowiskowych. Dzięki certyfikowanemu standardowemu interfejsowi NAMUR, wymiennemu z popularną serią Airtac 4M, służy jako dedykowany, dopasowany komponent sterujący do automatycznej regulacji włączania i wyłączania pneumatycznych siłowników kulowych i przepustnic.
