Marka:SOLH firmy Richge Technology

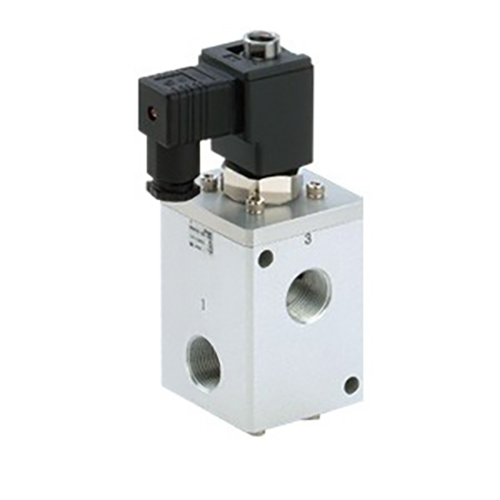

Opracowana i wyprodukowana przez firmę SOLH w ramach Richge Technology seria VCH400 (powszechnie określana jako VCH410) to wysokociśnieniowy, sterowany pilotem 3-drogowy zawór elektromagnetyczny z grzybkiem. Zaprojektowany specjalnie dla rurociągów sprężonego powietrza i gazu obojętnego o średnim i wysokim ciśnieniu, charakteryzuje się maksymalnym znamionowym ciśnieniem roboczym do 5,0 MPa, wyjątkową przepustowością i stabilną wydajnością przełączania przy wysokim ciśnieniu, służąc jako podstawowy element sterujący wysokociśnieniowymi urządzeniami przemysłowymi do ładowania, odpowietrzania i przełączania ciśnienia.
|
Tooni |
Szczegóły specyfikacji |
| Struktura zaworu |
3-portowy, grzybkowy sterowany pilotem, uszczelka z elastomeru poliuretanowego |
| Odpowiednie medium |
Sprężone powietrze, gaz obojętny (niekompatybilny z gazem korozyjnym) |
| Zakres ciśnienia roboczego |
0,5–5,0 MPa; Maksymalne ciśnienie próbne: 5,0 MPa |
| Wydajność przepływu |
Port G1/2: Efektywna powierzchnia przekroju 100–110 mm², Cv 5,3–5,8 Port G3/4 i G1: Efektywna powierzchnia przekroju 110–120 mm², Cv 5,8–6,3 |
| Standard gwintu portu |
G1/2, G3/4, G1 (standardowy równoległy gwint G ISO 1179-1) |
| Wydajność reakcji |
Odchylenie odpowiedzi ≤ ±2 ms; Przełączanie cewki DC w ciągu kilku ms; Opóźnienie odcięcia cewki AC 20–30 ms |
| Temperatura otoczenia |
5 ~ 80 ℃ |
| Stopień ochrony |
Konstrukcja odporna na krople, odpowiadająca IP65 |
| Znamionowy okres użytkowania |
Do 10 milionów cykli przełączania |
| Odporność na wibracje i wstrząsy |
Odporność na wibracje: 300 m/s²; Odporność na wstrząsy: 100 m/s² |

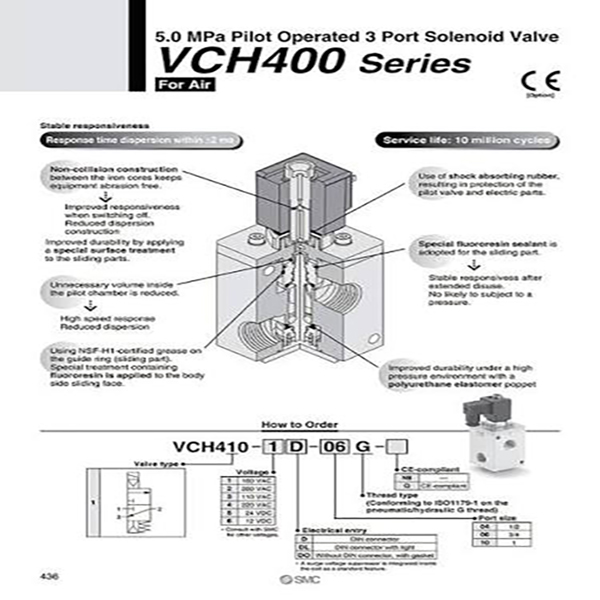

Przykład kodu modelu: VCH410-06-5D
--VCH410: kod podstawowy serii
--06: Kod rozmiaru portu (G3/4)
--5D: zasilacz DC24V + złącze elektryczne DIN Kody przyrostków obejmują rozmiar portu, napięcie cewki i typy zacisków okablowania w celu pełnego zróżnicowania konfiguracji.
Klasyfikacja funkcjonalna
--VCH410 (normalnie zamknięty NC): Port wyjściowy automatycznie odpowietrza się po wyłączeniu zasilania, idealny do sterowania włączaniem i wyłączaniem głównego dopływu powietrza.
--Używane jako zawory selektorowe oraz sterowanie pętlą ładowania i odpowietrzania; przeciwciśnienie i zakres ciśnienia przełączającego należy potwierdzić przed zaprojektowaniem rurociągu.
--Nadaj priorytet potwierdzeniu podstawowych parametrów: ciśnienie robocze, rozmiar gwintu portu, funkcja NC/NO, napięcie cewki i interfejs okablowania elektrycznego.
--W przypadku przełączania wysokiego ciśnienia lub warunków pracy z podwójną konwersją wysokiego/niskiego ciśnienia, należy dopasować regulatory wysokiego ciśnienia serii SOLH VCHR w celu ustabilizowania ciśnienia w obwodzie pośrednim.
--Wymagają dopływu czystego, suchego powietrza z dokładnością filtracji ≤5 μm; mgła olejowa i cząstki stałe przyspieszają zużycie uszczelek i drastycznie skracają ich żywotność.
--Zabroniona orientacja montażowa: Cewka nie może być nigdy skierowana w dół, aby uniknąć przedostania się kurzu, wody i ciał obcych do zespołu twornika i spowodowania zakleszczenia.
--Standardowy moment dokręcania gwintu:
*Przyłącza gwintowane G1/2, G3/4: 28–30 N·m
*Przyłącze gwintowane G1: 36–38 N·m
-- Okresowo sprawdzaj szczelność i szczelność przewodów elektrycznych.
--Uruchom pełny cykl przełączania raz na 30 dni, aby zapobiec przyleganiu szpuli grzybkowej i blokowaniu spowodowanemu długotrwałym stanem statycznym.
Wysokociśnieniowy 3-drogowy zawór elektromagnetyczny SOLH VCH410 z grzybkiem pilotowym, obsługujący ciśnienie robocze do 5,0 MPa, wyposażony w elastyczne uszczelnienie poliuretanowe, standardowe porty o dużym przepływie G i żywotność 10 milionów cykli, niezawodny dedykowany zawór przełączający do przemysłowych obwodów sterujących powietrza średniego i wysokiego ciśnienia oraz ładowania i odpowietrzania gazu obojętnego.
