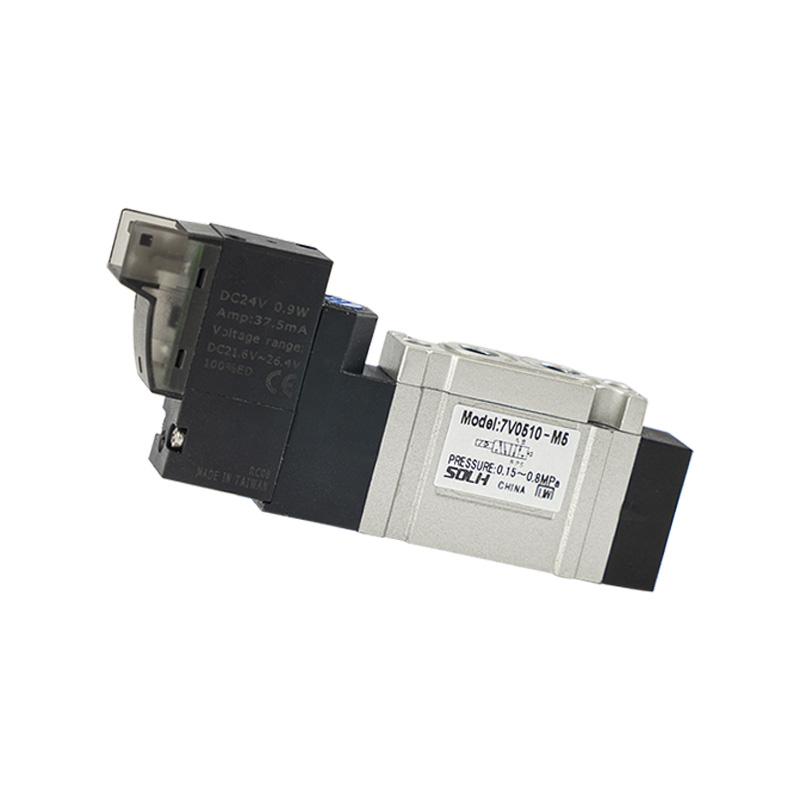

Kompaktowy, pilotowany zawór elektromagnetyczny 5/2 i 5/3 serii 7V

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria SOLH 7V to kompaktowy, sterowany pilotem kierunkowy zawór elektromagnetyczny obsługujący funkcje 5/2 i 5/3, specjalnie zaprojektowany do ogólnych standardowych obwodów pneumatycznych. Przyjmując wewnętrzną scentralizowaną strukturę wydechową ze zoptymalizowanym kanałem przepływu, zapewnia niezwykłą dużą przepustowość, szybką reakcję przełączania i niskie zużycie energii. Może być używany samodzielnie lub montowany w zestawach zaworów rozgałęźnych w celu scentralizowanego sterowania wieloma cylindrami.

Struktura podstawowa i klasyfikacja funkcjonalna

 1. Definicja funkcji portu i pozycji:

   1.1 5/2-drogowy zawór elektromagnetyczny: 1 wlot P, 2 porty robocze A/B, 2 porty wylotowe R/S

     -- Przyrostek 10: Sprężyna powrotna z pojedynczą cewką i pojedynczą cewką

     -- Przyrostek 20: Typ zatrzaskowy z podwójną cewką i podwójną cewką

   1.2 5/3-drogowy zawór elektromagnetyczny z podwójną cewką (3 funkcje centralnego rdzenia)

     -- 30°C Centrum zamknięte: Wszystkie porty są całkowicie uszczelnione w położeniu środkowym, aby zablokować ciśnienie w cylindrze w celu utrzymania zacisku

     -- 30E Wydech centralny: A i B podłączone do wylotu R/S w celu bezpiecznego uwolnienia ciśnienia resztkowego

     -- 30P Centralne zasilanie ciśnieniem: P podłączone do obu A i B, obie strony cylindra utrzymują ciśnienie powietrza

  2. Napęd i funkcja konstrukcyjna

     -- Typ napędu: Konstrukcja sterowana pilotem, niskie ciśnienie rozruchu, ultraszybka reakcja i duży przepływ

     -- Wewnętrzny, scentralizowany wylot: Powietrze pilota jest równomiernie odprowadzane przez główne kanały wylotowe R/S, czyste i uporządkowane orurowanie bez rozproszonego wylotu pilota

Tabela rozmiarów serii i parametrów przepływu

Uniwersalne Ogólne Specyfikacje Techniczne

     --Zakres ciśnienia roboczego: 0,15 ~ 0,8 MPa

     -- Dowód ciśnienia próbnego: 1,2 MPa

    -- Temperatura pracy: -20 ℃ ~ +70 ℃ (bez oblodzenia w dopływie powietrza)

     -- Czas reakcji przełączania: ≤50 ms

     --Maksymalna częstotliwość robocza: 5 Hz

     -- Pobór mocy cewki: DC = 0,7 W; AC = 1,1 VA

     -- Standardowe opcje napięcia

        DC: 12 V (F), 24 V (B)

        AC: 110V(C), 220V(A)

     -- Stopień ochrony: odporność na kurz IP40

     -- Materiał korpusu zaworu: Odlewany ciśnieniowo stop aluminium

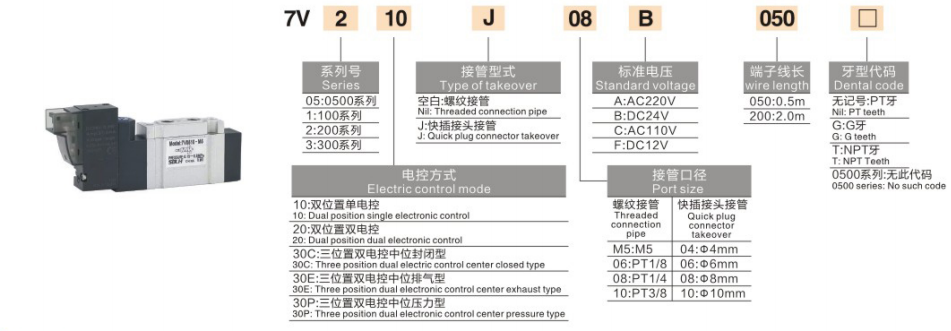

Kompletna zasada nazewnictwa modeli

  1. Przykładowy model: 7V210J08B050

     -- 7 V: Kod serii dla sterowanego pilotem kompaktowego zaworu elektromagnetycznego 5/2 i 5/3

     -- 2: Kod rozmiaru (2 = seria 7V200, port 1/4")

     -- 10 / 20 / 30C/30E/30P: Funkcja obwodu

        10=5/2 pojedyncza cewka; 20 = podwójna cewka 5/2; Seria 30 = 5/3 trzypozycyjna

     -- J: Formularz podłączenia portu; J = szybkozłącze wtykowe, puste = standardowe przyłącze gwintowane

     -- 08: Kod rozmiaru portu (08 = 1/4")

     -- B: Kod napięcia cewki (B=24V DC, A=220V AC)

     -- 050: Kod długości kabla (050 = kabel o długości 0,5 metra)

Wspólne standardowe modele referencyjne

  1. 5/2 Seria dwupozycyjna

     -- Pojedyncza sprężyna śrubowa powrotna: 7V110-06 (1/8", DC24V)

     --Zatrzask podwójnej cewki: 7V220-08 (1/4", AC220V)

  2. Seria trójpozycyjna 5/3

     -- Utrzymywanie ciśnienia w środku przy zamknięciu: 7V130C-06

     -- Centralne zwolnienie ciśnienia spalin: 7V230E-08

     -- Środkowy podwójny port pod ciśnieniem: 7V330P-10

Podstawowe zalety produktu

  1. Zwiększona wydajność przy wysokim przepływie

     -- Zoptymalizowana wewnętrzna, opływowa konstrukcja prowadnicy, przepustowość zwiększona o około 30% w porównaniu z tradycyjnymi zaworami elektromagnetycznymi serii 4V, co zapewnia większą prędkość wysuwania i cofania cylindra.

  2. Elastyczna instalacja w wielu kierunkach i opcje dwóch portów

     -- Obsługuje montaż poziomy i pionowy; dwa tryby podłączenia: standardowy port gwintowany lub szybkozłączka wtykowa do szybkiego montażu rurki.

  3. Zintegrowana modułowa konstrukcja z kolektorem

     -- Kompatybilny z podstawą zaworów wielostanowiskowych, wiele zaworów ułożonych razem, aby zaoszczędzić miejsce na instalację w szafie i uprościć układ głównych przewodów powietrza.

  4. Cewka o bardzo niskim poborze mocy

     - Konstrukcja cewki o niskiej mocy zmniejsza wytwarzanie ciepła, odpowiednia do długotrwałych, ciągłych warunków pracy pod napięciem przy niższym zużyciu energii.

  5. Bardzo długa żywotność

     - Precyzyjna wewnętrzna szpula i konstrukcja uszczelniająca, stabilna wydajność aż do milionów cykli przełączania przy minimalnej konserwacji.

Podsumowanie w jednym zdaniu

     Kompaktowy, sterowany pilotem zawór elektromagnetyczny SOLH 7 V obejmuje warianty z pełną pojedynczą/podwójną cewką 5/2 i trzema centralnymi cewkami 5/3 z pełnymi rozmiarami portów M5 ~ 3/8", charakteryzujące się o 30% wyższym przepływem w porównaniu z konwencjonalną serią 4 V, niskim zużyciem energii i konstrukcją z możliwością układania w stosy jako uniwersalny zawór kierunkowy dla wszystkich standardowych zautomatyzowanych obwodów pneumatycznych.
