Zawór elektromagnetyczny serii 5V | Pneumatyczny zawór sterujący o wysokiej częstotliwości i małej mocy 5/2 i 5/3-drogowy

Marka: SOLH firmy Richge Technology | W pełni kompatybilny zamiennik wysokiej klasy zaworu elektromagnetycznego serii AirTAC 5 V

1. Przegląd produktu

     Seria SOLH 5V to wysokiej klasy 5-portowy pneumatyczny kierunkowy zawór elektromagnetyczny, w pełni wymienny z oryginalną serią 5V AirTAC. ObejmujeDwupozycyjny 5/2 sposób ITrójpozycyjny 5/3 drożny typy funkcjonalne. Przyjmując zaawansowaną konstrukcję przesuwną szpuli z energooszczędną konstrukcją cewki o niskiej mocy, charakteryzuje się wyjątkowo długą żywotnością, stabilnym przełączaniem wysokiej częstotliwości i niskim wskaźnikiem awaryjności. Dzięki wewnętrznej konstrukcji układu wydechowego pilota i stopniu ochrony IP65 jest przyjazny dla czystych środowisk pracy, takich jak elektronika, żywność i leczenie. Profesjonalnie stosowany do sterowania ruchem posuwisto-zwrotnym cylindrów dwustronnego działania, jest preferowanym zaworem sterującym rdzeniem w zautomatyzowanych układach pneumatycznych o wysokim standardzie.

  1.1 Port podstawowy i definicja funkcji

     • Konfiguracja 5-portowa: P (główny wlot powietrza), A/B (podwójne wyloty robocze), R/S (podwójne niezależne wyloty)

     • Dwupozycyjny 5/2-drożny: Funkcja cofania w jednym kierunku, uzupełnia kontrolę cyklu wysuwania i cofania cylindra

     • Trójpozycyjny 5/3-drożny: Wyposażony w środkową pozycję neutralną, wspomagającą zatrzymanie cylindra, utrzymanie ciśnienia i funkcje pełnego resetu wydechu

     • Aplikacja podstawowa: Specjalizuje się w sterowaniu pracą posuwisto-zwrotną przy pełnym skoku wszystkich cylindrów pneumatycznych dwustronnego działania

2. Klasyfikacja podstawowego produktu i logika funkcjonalna

  2.1 Dwupunktowy zawór elektromagnetyczny 5/2-drogowy

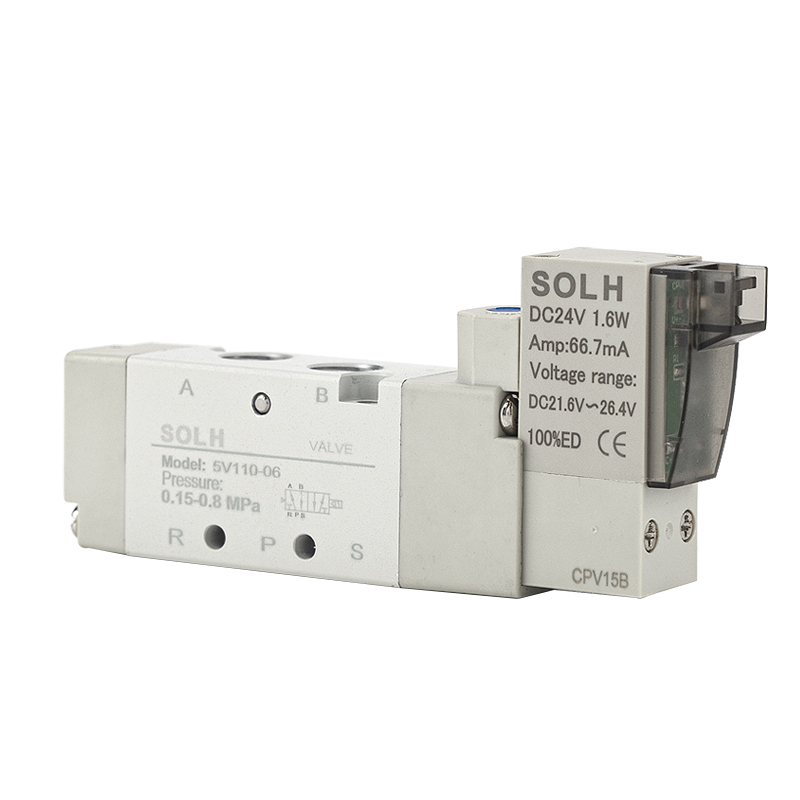

     • Pojedyncze sterowanie elektryczne (5V110/210/310): Zelektryfikowany do przełączania kierunku, z automatycznym resetem sprężynowym przy wyłączaniu, odpowiedni do konwencjonalnego sterowania ruchem posuwisto-zwrotnym

     • Podwójne sterowanie elektryczne (5V120/220/320): Zelektryfikowany, aby zakończyć działanie cofania, pamięć stanu wyłączenia i samopodtrzymywanie, odpowiednia do długotrwałych warunków pracy z blokowaniem pozycji

  2.2 5/3-drogowy trójpunktowy zawór elektromagnetyczny (podwójne sterowanie elektryczne)

     Trzy opcjonalne centralne funkcje neutralne spełniające różnorodne wymagania procesowe na miejscu:

     • 30C (centralny zamknięty): Pozycja centralna Port P zamknięty, porty A/B komunikują się z portami wydechowymi R/S, realizując zatrzymanie cylindra i utrzymanie ciśnienia w dowolnej pozycji skoku

     • 30E (wydech centralny): Pozycja centralna Port P zamknięty, podwójne porty A/B całkowicie wyczerpane, cylinder resetuje się szybko bez ciśnienia resztkowego

     • 30P (centralne utrzymywanie ciśnienia): Położenie centralne Port P komunikuje się z portami A/B, porty wylotowe R/S są zamknięte, utrzymując stabilnie ciśnienie w rurociągu

3. Modele głównego nurtu, parametry kalibru i przepływu

4. Podstawowe parametry techniczne

5. Szybka interpretacja kodowania modelu

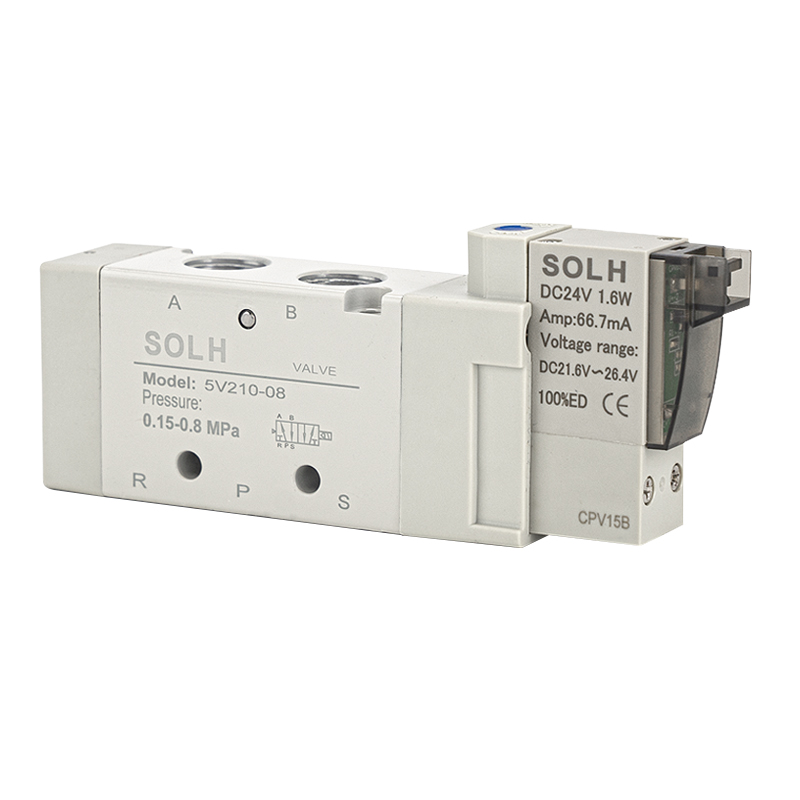

     Biorąc za standardowy przykład 5V210-08 DC24V

     • 5 V: Kod serii dla 5-portowego pneumatycznego zaworu elektromagnetycznego 2/3 położenia

     • 2: Specyfikacja serii 200, odpowiadająca kalibrowi głównego nurtu G1/8 i G1/4

     • 10: Pojedyncze sterowanie elektryczne typu 2-pozycyjnego;20 = podwójny typ sterowania elektrycznego;30C/E/P = 3-pozycyjny centralny typ funkcjonalny

     • 08: Kaliber interfejsu G1/4;06 = G1/8;M5 = gwint mikro M5

     • DC24V: Napięcie znamionowe;B oznacza DC24V,A oznacza AC220V, dostępnych jest wiele opcji napięcia

6. Podstawowe zalety produktu

     • Niska moc i bardzo długa żywotność: Energooszczędna cewka o małej mocy 0,9 W zmniejsza długoterminowe zużycie energii roboczej. Przyjmując wysoce precyzyjną strukturę uszczelniającą szpulę o niskim oporze tarcia, obsługuje ponad 30 milionów stabilnych cykli przełączania i minimalizuje późniejszą częstotliwość konserwacji.

     • Ultraszybka reakcja w wysokich częstotliwościach: Zoptymalizowana konstrukcja wewnętrznego kanału powietrznego zapewnia czas reakcji przełączania w ciągu 0,05 sekundy, doskonale dostosowując się do wymagań działania cyklicznego o wysokiej częstotliwości na zautomatyzowanych liniach produkcyjnych.

     • Możliwość dostosowania czystego środowiska: Wbudowana, scentralizowana wewnętrzna konstrukcja wydechu pilota pozwala uniknąć zewnętrznych zanieczyszczeń spowodowanych wyciekiem oleju i gazu, w pełni spełniając standardy wolnej od pyłu i czystej produkcji w przemyśle elektronicznym, spożywczym i medycznym.

     • Silna integracja i wygodne debugowanie: Wsparcie zintegrowanej instalacji zespołu zaworów rozgałęźnych w celu zaoszczędzenia miejsca na sprzęcie. Wyposażony w ręczny przycisk na korpusie zaworu, ułatwiający debugowanie pojedynczego zaworu i próbną pracę sprzętu.

     • Stabilna i odporna na warunki atmosferyczne wydajność: Szeroki zakres adaptacji temperaturowej oraz stopień pyło- i wodoodporności IP65, stabilna praca w złożonych środowiskach przemysłowych wewnątrz i na zewnątrz.

7. Typowe scenariusze zastosowań

     • Sterowanie tłokowe siłownika dwustronnego działania: Szeroko stosowany do automatycznej obsługi, przepychania materiału, mocowania osprzętu, pozycjonowania obrotowego i innych pneumatycznych działań posuwisto-zwrotnych.

     • Zautomatyzowane linie produkcyjne o wysokim standardzie: Stosowany do samochodowych linii spawalniczych, uszczelniania i cięcia opakowań, elektronicznego montażu powierzchniowego, napełniania żywności i innych precyzyjnych urządzeń automatyki.

     • Wysoka częstotliwość i czyste warunki pracy: Preferowany typ zaworu do scenariuszy przemysłowych wymagających częstego cofania, zerowego poziomu zanieczyszczeń i długoterminowej, stabilnej, ciągłej pracy.

8. Rozróżnienie w wyborze: zawór elektromagnetyczny serii 5V i 4V

Podsumowanie w jednym zdaniu

     Seria SOLH 5V to wysokiej klasy pneumatyczny zawór elektromagnetyczny 5/2 i 5/3 o niskim zużyciu energii, wyjątkowo długiej żywotności i szybkim przełączaniu przy wysokiej częstotliwości. Wyposażony w czysty wewnętrzny układ wydechowy oraz wodoodporną i pyłoszczelną konstrukcję IP65, jest to optymalny zawór sterujący rdzeniem dla cylindrów dwustronnego działania i wysokiej jakości czystych zautomatyzowanych układów pneumatycznych, w pełni kompatybilny z oryginalną serią 5V AirTAC.
