Marka: SOLH firmy Richge Technology

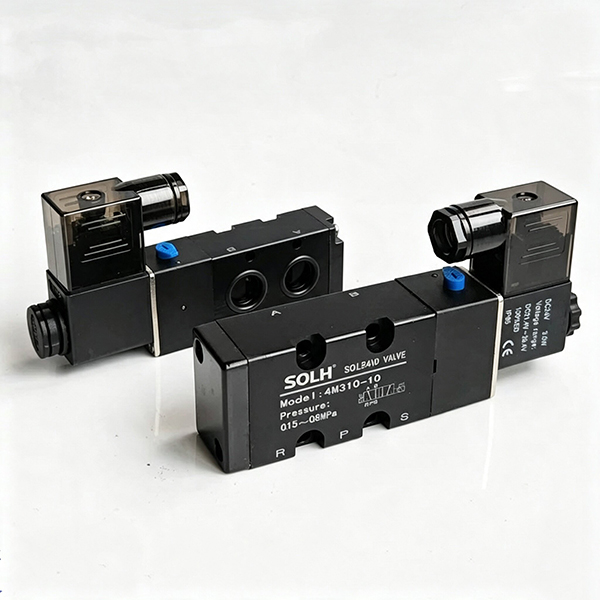

Seria SOLH 4M to profesjonalistaStandardowy zawór elektromagnetyczny 5/2-drogowy NAMUR specjalnie zaprojektowany do automatycznego sterowania siłownikiem pneumatycznym. Jest ściśle zgodny z międzynarodowymi standardami montażu bocznego NAMUR ze standardowymi otworami montażowymi na dnie zaworu. Zawór może być bezpośrednio laminowany i montowany z boku pneumatycznych zaworów kulowych i siłowników przepustnic bez pośrednich rur powietrznych adaptera. Stosowany wyłącznie w obwodach automatycznego sterowania zaworami, w pełni odpowiada standardom serii Airtac 4M i różni się strukturalnie od konwencjonalnych elektrozaworów rurowych 4 V.
1.1 Podstawowe specyfikacje produktu
• Tryb funkcji: 5/2-drożne (5-portowe, 2-pozycyjne)
• Struktura napędu: Wewnętrzna szpula prowadząca, praca bez smarowania
• Standard montażu: Standardowy montaż boczny NAMUR (podstawa zintegrowana z obwodami powietrznymi P/A/B/R1/R2)
• Modele głównego nurtu: 4M210-08, 4M210-06, 4M110-06

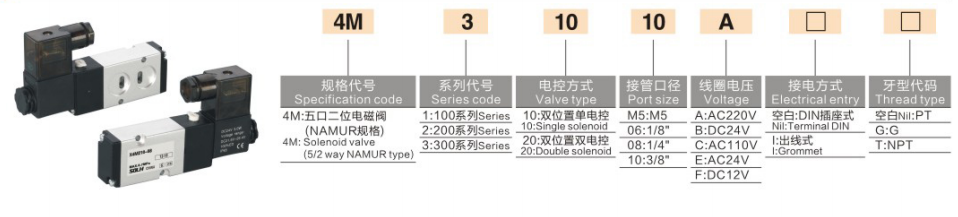

1. Logika kodowania: 4M [Kod rozmiaru] [Kod sterujący] [Kod funkcji] - [Gwint portu]
|
Segment kodu |
Szczegółowa definicja |
|
4M |
Seria standardowych zaworów elektromagnetycznych 5/2-drogowych NAMUR |
|
1/2/3 |
Specyfikacja rozmiaru: 1=100 serii, 2=200 serii, 3=300 serii |
|
1 / 2 |
Tryb sterowania: 1=Pojedyncze sterowanie elektryczne (reset sprężynowy); 2=Podwójne sterowanie elektryczne (pamięć zatrzasku) |
|
0 / 3 |
Typ funkcji: 0 = typ normalnie otwarty; 3=Centrum zamknięte (rzadko używane) |
|
M5/06/08/10 |
Rozmiar gwintu zewnętrznego wlotu i wylotu powietrza |
2. Przykład modelu
4M210-08: rozmiar 200, pojedyncze sterowanie elektryczne ze sprężyną resetującą, przyłącze z gwintem zewnętrznym PT1/4
3. Lista specyfikacji głównych modeli pełnej serii
|
Specyfikacja rozmiaru |
Pojedyncze sterowanie elektryczne (reset sprężynowy) |
Podwójne sterowanie elektryczne (pamięć samoblokująca) |
Gwint zewnętrznego źródła powietrza |
|
4M100 |
4M110-M5/06 |
4M120-M5/06 |
M5/PT1/8 |
|
4M200 (najczęściej) |
4M210-06/08 |
4M220-06/08 |
PT1/8 / PT1/4 |
|
4M300 |
4M310-08/10 |
4M320-08/10 |
PT1/4 / PT3/8 |
|
Parametr Pozycja |
Specyfikacja |
|
Zakres ciśnienia roboczego |
0.15～0,8 MPa |
|
Dowód ciśnienia |
1,2 MPa |
|
Środek roboczy |
Filtrowane sprężone powietrze (dokładność filtra ≥40μm) |
|
Zakres temperatury roboczej |
-20℃～+70℃ |
|
Maksymalna częstotliwość akcji |
5 razy/sekundę |
|
Zasilanie cewki AC |
220 V/110 V/24 V; 3.5～4VA |
|
Moc cewki prądu stałego |
24 V/12 V; 2,5 W |
|
Stopień okablowania i ochrony |
Typ gniazda DIN / przewodu, wodoodporny i pyłoszczelny IP65 |
|
4M1 Parametr przepływu |
Efektywny obszar 5,5 ~ 12 mm², Cv = 0,31 ~ 0,67 |
|
Parametr przepływu 4M2 |
Efektywny obszar 14 ~ 17 mm², Cv = 0,78 ~ 1,0 |
|
Parametr przepływu 4M3 |
Efektywna powierzchnia 25~30mm², Cv=1,4~1,68 |
• Zintegrowany port lotniczy bazy NAMUR: W dolnej części zaworu znajdują się porty powietrza A/B. Po zamontowaniu siłownika, automatycznie łączy się on z dwoma otworami wlotowymi powietrza siłownika. Dla portów A/B nie są wymagane żadne zewnętrzne przewody powietrzne; jedynie porty wlotu powietrza P i wyloty R1/R2 wymagają podłączenia zewnętrznego źródła powietrza, co upraszcza konstrukcję rurociągów i ogranicza punkty wycieków.
• Wbudowany ręczny popychacz testowy: Wyposażony w ręczny przycisk debugowania po stronie zaworu, obsługujący ręczny test otwierania i zamykania zaworu po wyłączeniu zasilania, wygodny do instalacji na miejscu, debugowania i konserwacji sprzętu.
• Charakterystyka trybu podwójnego sterowania: Modele z podwójnym sterowaniem elektrycznym 4M×20 wykorzystują samoblokującą strukturę pamięci przy wyłączaniu zasilania, aby utrzymać bieżące położenie zaworu; Modele z pojedynczym sterowaniem elektrycznym 4M×10 są automatycznie resetowane przez siłę sprężyny po wyłączeniu zasilania, spełniając odpowiednio wymagania dotyczące resetowania bezpieczeństwa i utrzymywania pozycjonowania.
• Kompatybilny montaż kolektora: Ma tę samą podstawową specyfikację, co seria 4V (podstawa kolektora 4M100M/200M/300M). Obsługuje scentralizowane zasilanie powietrzem dla wielu zaworów poprzez instalację na kolektorze i może być również montowany bezpośrednio na pojedynczym siłowniku w celu niezależnej pracy.
|
Element porównawczy |
Zawór płytkowy 4M NAMUR |
Konwencjonalny zawór rurowy 4 V |
|
Metoda montażu |
Dół montowany bezpośrednio na siłowniku (standard NAMUR) |
Boczne wprowadzenie rury, instalowane z oddzielną podstawą rozdzielacza |
|
Projekt portu lotniczego A/B |
Dolny wbudowany port dokowania, bez rury zewnętrznej |
Zewnętrzne przyłącze rurowe na górze korpusu zaworu |
|
Aplikacja podstawowa |
Sterowanie pneumatycznym zaworem kulowym/siłownikiem przepustnicy |
|
|
Podstawowa wymienność |
Udostępnij podstawę kolektora serii 4V o tej samej specyfikacji |
Nie można montować bezpośrednio na siłowniku NAMUR |
• System automatycznego sterowania zaworem: 4M210-08 w połączeniu z siłownikiem pneumatycznym DA/SR + zaworem kulowym/motylkowym, szeroko stosowanym w urządzeniach petrochemicznych, uzdatnianiu wody i przełączaniu płynów w rurociągach.
• Zintegrowany system wyspy zaworowej: Zastosuj wielołącznikową podstawę rozgałęźną 4M200M, aby zrealizować scentralizowane zasilanie powietrzem i zintegrowaną instalację wielu elektrozaworów serii 4M dla zautomatyzowanych klastrów rurociągów.
• Dopasowanie rurociągów: Połącz porty z gwintem zewnętrznym za pomocą szybkozłączek z gwintem zewnętrznym KQ2, aby szybko połączyć je z głównym rurociągiem źródła powietrza, aby uzyskać stabilne i szczelne połączenie.
Seria SOLH 4M to dedykowany standardowy zawór elektromagnetyczny 5/2-drogowy NAMUR typu płytkowego do siłowników pneumatycznych, charakteryzujący się bezpośrednim montażem bezdętkowym, pracą bezsmarową i stopniem ochrony IP65, będący optymalnym elementem sterującym do automatycznego przełączania pneumatycznych zaworów kulowych i przepustnic.
