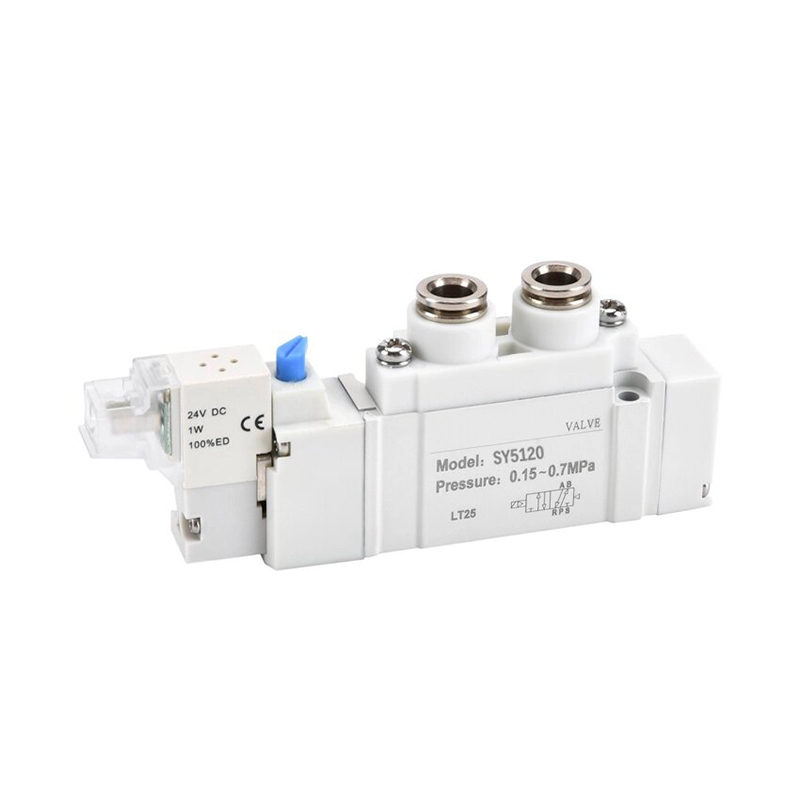

5-drogowy zawór elektromagnetyczny serii SY sterowany pilotem

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria SOLH SY to główny 5-drogowy zawór elektromagnetyczny sterowany pilotem, charakteryzujący się ultrakompaktową obudową, wyjątkowo niskim zużyciem energii i znacznie zwiększoną przepustowością. Służy jako główny komponent sterowania kierunkowego do ruchu posuwisto-zwrotnego cylindrów i przełączania obwodów pneumatycznych we wszystkich zautomatyzowanych urządzeniach produkcyjnych, w pełni wymienny z oryginalną serią SMC SY.

Klasyfikacja wielkości pełnej serii i zakres dopasowywania

Dane techniczne uniwersalnego rdzenia

  1. Typy obwodów:

     -- 5/2 (pojedyncza sprężyna powrotna / podwójna cewka zatrzaskowa);

     -- 5/3-drogowy (3 funkcje centralne: centralnie zamknięty / centralnie wylot / centralnie zasilany ciśnieniem)

  2. Zakres ciśnienia roboczego

     -- Pilot wewnętrzny: 0,1 ~ 0,7 MPa

     -- Zewnętrzny pilot (kompatybilny z próżnią): -100 kPa ~ 0,7 MPa

  3. Temperatura pracy: -10 ~ 50 ℃ (bez oblodzenia w źródle powietrza)

  4. Pobór mocy cewki: Cewka standardowa 0,35 W; energooszczędna cewka małej mocy tylko 0,1W

  5. Stopień ochrony: złącze wtykowe IP65; podstawa montażowa rozdzielacza IP67

  6. Żywotność usługi: szpula uszczelniająca szczelinę do 200 milionów cykli; elastyczne uszczelnienie do 70 milionów cykli

  7. Standardowe opcje napięcia: DC12V / DC24V (masa głównego nurtu); AC110V/AC220V

Zalety strukturalne i podstawowe

  1. Konstrukcja do szybkiego montażu kolektora wtykowego

     -- Bezpośredni zatrzask na podstawie kolektora serii SS5Y, szybki montaż i demontaż, łatwa konserwacja pojedynczego zaworu bez demontażu całej wyspy zaworowej.

  2. Cewka o bardzo niskim zużyciu energii

     - Opcjonalna cewka o małej mocy 0,1 W, generująca niewiele ciepła, doskonale nadająca się do długotrwałych warunków pracy pod napięciem, znacznie obniżająca koszty fabrycznego sprężonego powietrza i energii.

  3. Doskonale zoptymalizowany biegacz o wysokim przepływie

     -- Wewnętrzna, zoptymalizowana konstrukcja, przepustowość zwiększona o około 80% w porównaniu z zaworami elektromagnetycznymi starej generacji, co zapewnia większą prędkość wysuwania/wsuwania cylindra bez utraty ciśnienia.

  4. Wbudowany ekran filtra pilota

     -- Zintegrowana mała siatka filtrująca na wlocie zaworu pilotowego blokuje kurz i zanieczyszczenia, skutecznie zmniejszając awaryjność zakleszczenia szpuli i wydłużając żywotność.

  5. Wielokierunkowy, elastyczny układ portów

     -- Porty powietrzne dostępne w trzech kierunkach z boku / u góry / u dołu, swobodnie regulują ułożenie rur, aby uniknąć mechanicznych zakłóceń wewnątrz kompaktowych ram sprzętu.

  6. Integracja modułowej wyspy zaworowej

     - Idealnie dopasowane do wielostanowiskowych podstaw rozdzielaczy serii SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realizują scentralizowane, ujednolicone zasilanie i wywiew powietrza, uporządkowany układ okablowania i oszczędzają miejsce na instalację w szafie.

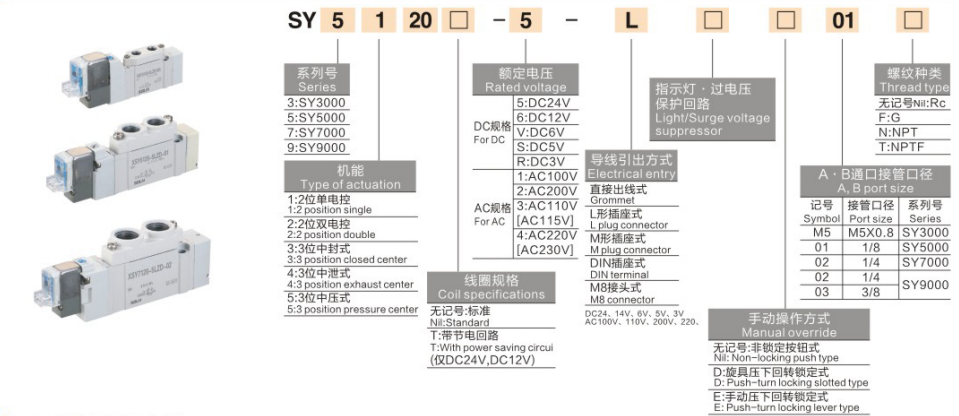

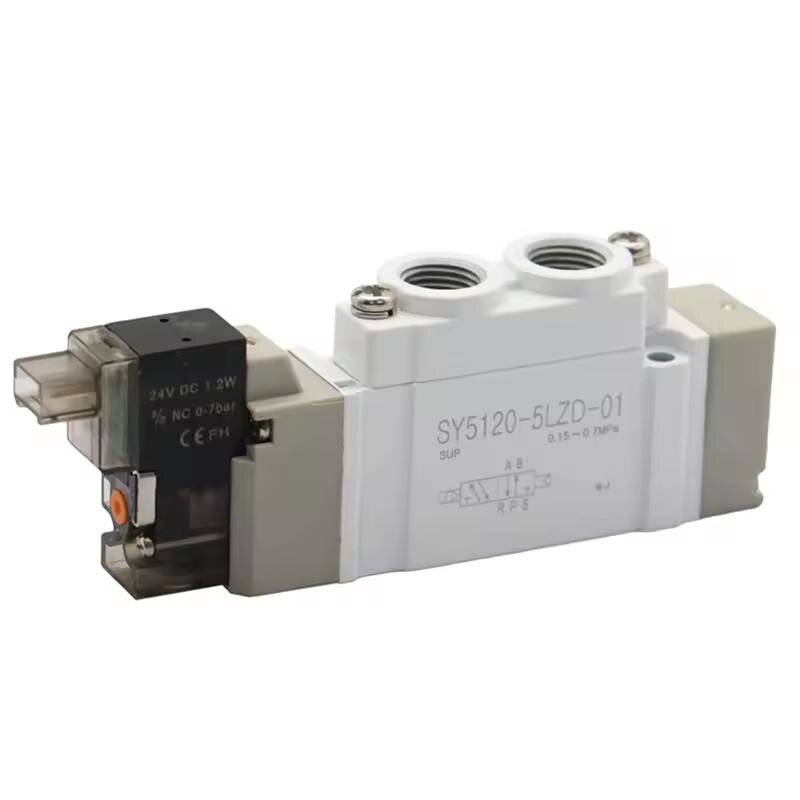

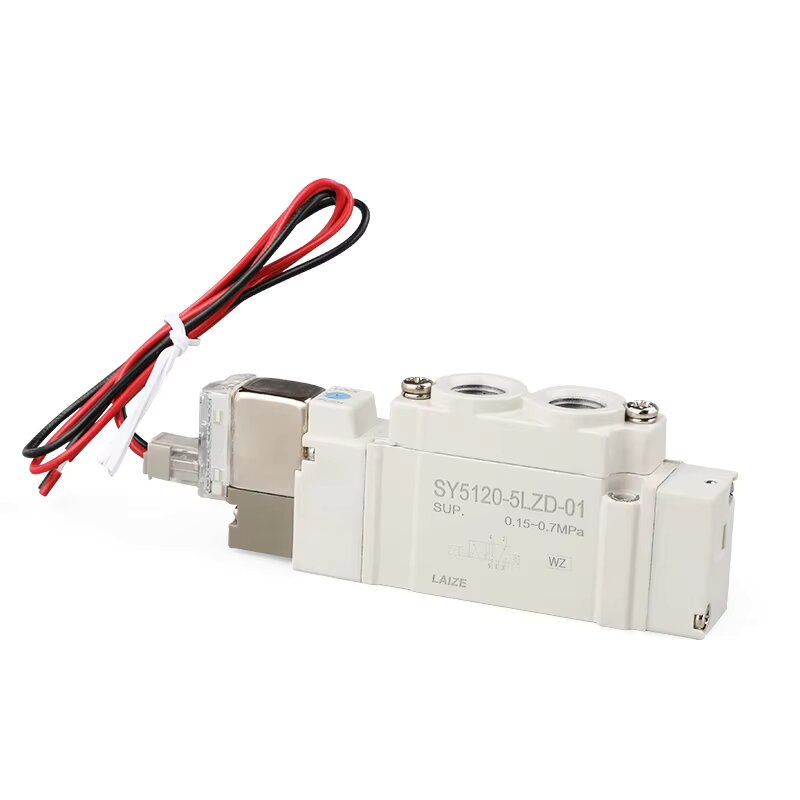

Kompletna reguła kodowania modelu (przykład: SY5120-5LZD-01)

  1. SY: Kod serii sterowanego pilotem 5-drogowego zaworu elektromagnetycznego

  2. 5: Numer serii wielkości (5 = seria średnia SY5000)

  3. 1: Kod funkcji obwodu

     1 = 5/2 powrót ze sprężyną śrubową;

     2 = podwójna cewka zatrzaskowa 5/2;

     3 = Zawór trójpozycyjny 5/3

  4. 2: Wewnętrzny podstawowy kod strukturalny

  5. 0: Standardowy typ montażu na podstawie

  6. 5: Kod napięcia cewki (5 = DC24V, główny nurt)

  7. LZ: Konfiguracja gniazda i zabezpieczenia

     L = gniazdo wtykowe w kształcie litery L; Z = wbudowany wskaźnik LED + obwód zabezpieczający przed przepięciem

  8. D: Kod zmiany ręcznej (obsługa wkrętaka z blokadą wciskowo-obrotową)

  9. 01: Rozmiar gwintu portu (01 = Rc1/8")

Typowe scenariusze zastosowań przemysłowych

     - Zautomatyzowane linie produkcyjne do montażu, precyzyjny sprzęt półprzewodnikowy, maszyny pakujące

     - Linie produkcyjne do tłoczenia i spawania samochodów, przyrządy do badań medycznych

     -- Pneumatyczne chwytaki robotyczne, liniowe cylindry przesuwne, obrotowe siłowniki indeksujące

     -- Przełączanie cylindra do przodu/wycofania, włączanie i wyłączanie obwodu pneumatycznego oraz sterowanie regulacją prędkości

Jedno zdanie

     Podsumowanie Sterowane pilotem 5-portowe zawory elektromagnetyczne serii SOLH SY obejmują pełnowymiarowy asortyment SY3000/SY5000/SY7000/SY9000 z cewką energooszczędną 0,1 W, stopień pyło- i wodoodporności IP65/IP67, przepływ większy o 80% w porównaniu ze starymi modelami i kompatybilność z wtykowym kolektorem SS5Y, uniwersalny kompaktowy zawór sterujący do automatyzacji cylindrów w elektronice, motoryzacji, opakowaniach i sprzęcie medycznym.
