2/2-drogowy mosiężny zawór elektromagnetyczny cieczy serii 2V | Działanie bezpośrednie i sterowanie pilotem

Marka: SOLH firmy Richge Technology

1. Przegląd produktów i podstawowa klasyfikacja

     Seria SOLH 2V to profesjonalistaZawór elektromagnetyczny cieczy 2/2-drogowy przeznaczone do uniwersalnej kontroli cieczy, powietrza, wody i oleju. Dzieli się na dwa podstawowe typy strukturalne:2 V025 typu bezpośredniego działania ITyp pilotowy z membraną 2V130/2V250. Dzięki zastosowaniu wysokiej jakości mosiężnego korpusu zaworu z najwyższej jakości materiałami uszczelniającymi, seria ta oferuje opcję uruchamiania przy zerowym ciśnieniu, dużą przepustowość, szybką reakcję i szeroką kompatybilność z mediami. Służy jako główny zawór sterujący płynem ogólnego przeznaczenia w zautomatyzowanych obwodach wodnych, rurociągach powietrznych, systemach próżniowych i urządzeniach smarujących.

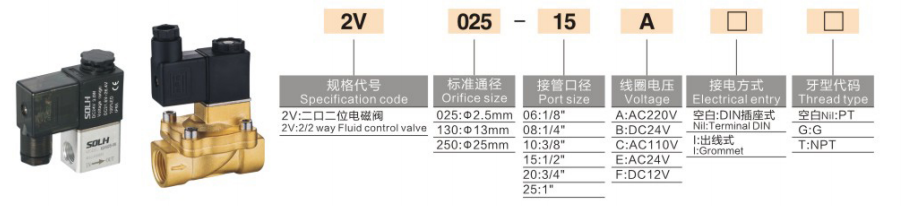

2. Kompletne zasady kodowania modelu

 1. Pełna logika kodowania: 2 V – Rozmiar otworu – Port gwintowany – Typ okablowania – Napięcie

 2. Przykłady zamówień standardowych

     • 2 V025-08-DC24V: kryza φ2,5mm, gwint G1/4, standardowe gniazdo DIN, napięcie DC 24V

     • 2 V130-15W-AC220V: kryza φ13mm, gwint G1/2, wyjście przewodu, AC 220V

3. Dwa podstawowe typy strukturalne i wytyczne dotyczące wyboru

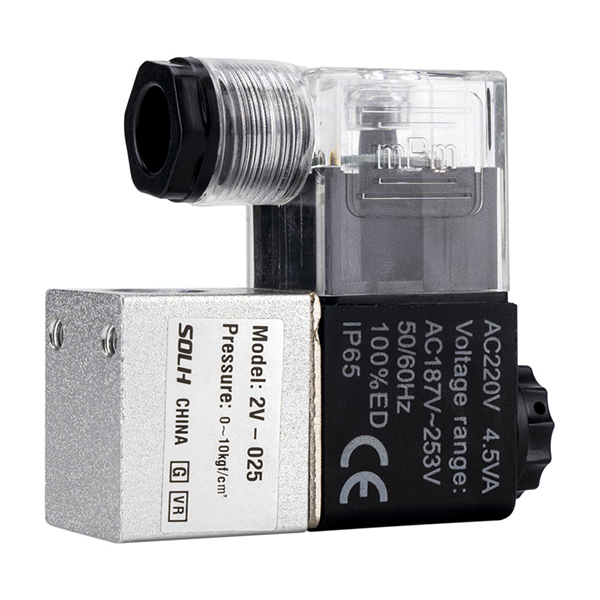

  3.1 2V025 Typ działania bezpośredniego | Uruchomienie przy zerowym ciśnieniu

    Podstawowa zaleta: W pełni sprawny przy zerowym ciśnieniu 0 MPa

     • Zasada działania: Cewka elektromagnetyczna bezpośrednio ciągnie żelazny rdzeń, aby otworzyć otwór zaworu, realizując pełne sterowanie otwieraniem i zamykaniem przy zerowej różnicy ciśnień bez wspomagania średnim ciśnieniem.

     • Kryza i przepływ: kryza φ2,5 mm, wartość CV = 0,23

     • Specyfikacja portu: G1/8 (06), G1/4 (08)

     • Zakres ciśnienia: 0 ~ 1,0 MPa, obsługuje rozruch przy zerowym ciśnieniu

     • Materiał uszczelniający: Standardowa fluorokauczuk VITON, doskonała odporność na olej, wodę i korozję słabo kwasową

     • Materiał korpusu: Kompaktowy, precyzyjny korpus zaworu z mosiądzu

     • Obowiązujące scenariusze: Sterowanie małym przepływem cieczy, start-stop przy zerowym/niskim ciśnieniu, wyłącznik obwodu próżniowego, miniaturowe systemy chłodzenia wodą i natryskiwania

  3.2 2V130 / 2V250 Typ sterowany pilotem membrany | Początek różnicy ciśnień

    Podstawowa cecha: Duży przepływ, niskie zużycie energii, wymaga minimalnej różnicy ciśnień

     • Zasada działania: Redukcja ciśnienia przez otwór pilotowy umożliwia średniemu ciśnieniu popchnięcie membrany w celu otwarcia zaworu.Minimalna różnica ciśnień rozruchu: 0,05 MPa (0,5 bara), nie można otworzyć pod zerowym ciśnieniem.

     • Specyfikacja 2V130: kryza φ13mm, CV=6,2; Porty: G3/8 (10), G1/2 (15)

     • Specyfikacja 2V250: kryza φ25mm, CV=13; Porty: G3/4 (20), G1 cal (25)

     • Zakres ciśnienia: 0,05 ~ 1,0 MPa

     • Materiał uszczelniający: Kauczuk nitrylowy NBR, optymalny dla czystej wody i mediów sprężonego powietrza

     • Korpus i cewka: Pogrubiony, trwały korpus z mosiądzu, dopasowany do cewki o niskiej mocy i wysokiej stabilności

     • Obowiązujące scenariusze: Obiegi wodne o dużym przepływie, pobór wody ze sprężarki powietrza, zasilanie kotła, sterowanie włączaniem i wyłączaniem głównego rurociągu gazu/cieczy

4. Ujednolicone ogólne parametry techniczne

5. Porównanie serii 2V i 2P | Przewodnik wyboru zapobiegający błędom

Formuła selekcji

     Zapotrzebowanie na zerowe ciśnienie włącz-wyłącz → Wybierz 2V025 / 2P; Duży przepływ przy ciśnieniu wody → Wybierz 2V130 / 2V250; Wąska przestrzeń i niski budżet → Wybierz plastikowy zawór 2P

6. Typowe scenariusze zastosowań

  6.1 2V025 Zastosowanie

     • Sterowanie włączaniem i wyłączaniem źródła powietrza generatora podciśnienia

     • Miniaturowy obieg wody chłodzącej sprzęt

     • Zautomatyzowane systemy zraszania i mikrozaopatrzenia w wodę

     • Precyzyjny sprzęt przełączający płyn o małym przepływie

  6.2 Zastosowanie 2V130 / 2V250

     • Agregat chłodniczy i przemysłowy system wody chłodzącej

     • Sterowanie poborem wody do sprężarki powietrza

     • System automatycznego uzupełniania wody w kotle

     • Scentralizowany przełącznik głównego rurociągu zasilania powietrzem

     • Sterowanie cyrkulacją wody przemysłowej i gazu o dużym przepływie

7. Pasujące akcesoria pomocnicze

     • Oczyszczanie przedniego źródła powietrza: Dopasuj filtr regulujący ciśnienie powietrza serii AW, aby ustabilizować źródło powietrza i filtrować zanieczyszczenia

     • Dopasowanie obwodu próżniowego: Współpraca z generatorem podciśnienia serii ZU w celu niezawodnego odcięcia źródła powietrza

     • Połączenie rurociągowe: Dopasuj szybkozłączki proste z gwintem zewnętrznym KQ2 do szybkiego i pozbawionego wycieków montażu rurociągów

Podsumowanie w jednym zdaniu

     2/2-drożne mosiężne zawory elektromagnetyczne SOLH 2V obejmują typy o działaniu bezpośrednim przy zerowym ciśnieniu i sterowane pilotem o dużym przepływie, charakteryzujące się uniwersalną kompatybilnością z wodą/powietrzem/olejem, szybką reakcją i stopniem ochrony IP65, zapewniając ekonomiczne i stabilne rozwiązania włączenia/wyłączenia płynu dla różnorodnych systemów automatyki przemysłowej.
