Zawór sterujący

Średni mechaniczny zawór grzybkowy SOLH VM2 (VM200) jest w pełni wymienny z pasującymi modelami SMC. Charakteryzuje się średnią konstrukcją grzybkową i współczynnikiem przepływu Cv=0,87, a jego przepustowość jest około 8 razy większa niż w przypadku serii mini VM1, wyposażonej w standardowy port Rc1/4 i opcjonalne gwinty NPT/G1/4. Działa pod ciśnieniem 0 ~ 1,0 MPa i jest niekompatybilny z próżnią, wykorzystując bezsmarową, odporną na zużycie uszczelkę grzybkową i solidną metalową obudowę. Dostępne są układy rurociągów portu bocznego i portu dolnego, obsługiwane przez pełną gamę wymiennych siłowników: standardowa rolka POM / dźwignia rolkowa ze stali hartowanej odporna na ścieranie, jednokierunkowa rolka zapobiegająca odbiciu, prosty tłok, płaski przycisk, żółta grzybkowa głowica wyłącznika awaryjnego, zielony przycisk wskaźnikowy i zamykane pokrętło zawiasu. Wariant rolek ze stali hartowanej pasuje do linii produkcyjnych o dużej wytrzymałości i wysokim zużyciu. Szeroko stosowany do wykrywania limitu skoku cylindra i stołu przesuwnego, ręcznego uruchamiania urządzeń, przełączania powietrza w przyrządzie montażowym i awaryjnej blokady bezpieczeństwa, służy jako główny mechaniczny zawór spustowy powietrza dla linii produkcyjnych zajmujących się pakowaniem, tekstyliami, drukowaniem i ogólną automatyzacją.

Średni 3-drogowy zawór mechaniczny SOLH VM4 (VM400) z grzybkiem jest w pełni wymienny z równoważnymi modelami SMC, plasowanymi pomiędzy serią mini VM1 a serią VM2 o wysokim przepływie. Jego podstawową zaletą jest kompatybilność z pełnym zakresem ciśnień od -100 kPa podciśnienia do nadciśnienia 1,0 MPa, co jest funkcją niedostępną w VM2. Przyjmuje standardowy port Rc1/8 z opcjonalnymi gwintami NPT/G1/8 i przepustowością Cv=0,38, obsługując układ rurociągów z boku i na dole. Zbudowany z solidnego metalowego korpusu, wytrzymuje uderzenia o prędkości 1000 m/s² i silne wibracje, nadaje się do trudnych, ciężkich linii produkcyjnych, z bezsmarowym, odpornym na kurz uszczelnieniem grzybkowym zapewniającym długą żywotność. Dostarczany jest kompletny zestaw wymiennych siłowników: dźwignia rolkowa standardowa/utwardzona, odporna na ścieranie, rolka jednokierunkowa zapobiegająca odbiciu, tłok prosty, wielokolorowe grzybkowe przyciski zatrzymania awaryjnego, pokrętła obrotowe 2/3 położenia, przyciski blokowane i dźwignie zawiasów przegubowych. Szeroko stosowany w wykrywaniu limitu skoku cylindra i stołu przesuwnego, obwodach adsorpcji/uwalniania próżni, ręcznym uruchamianiu urządzeń, awaryjnej blokadzie bezpieczeństwa maszyny i przełączaniu uchwytów przyrządu, jest idealnym średnim mechanicznym zaworem spustowym do warunków pracy wymagających kompatybilności z próżnią i dużej odporności na wstrząsy.

Elektropneumatyczny zawór proporcjonalny SOLH ITV o wysokim przepływie jest w pełni wymienny z równoważnymi modelami SMC. Przyjmując system sprzężenia zwrotnego ciśnienia w pętli zamkniętej, akceptuje sygnały analogowe o napięciu 0–10 V prądu stałego, prądzie 4–20 mA i opcjonalną komunikację poprzez magistralę polową, w tym CC-Link, PROFINET, EtherNet/IP, aby uzyskać bezstopniową, precyzyjną zdalną regulację ciśnienia powietrza z dokładnością sterowania ± 1% FS oraz ochroną przed kurzem i zachlapaniami IP65. Trzy serie obejmują różne zakresy przepływu: ITV1100 dla mikroniskiego przepływu, ITV2100 dla uniwersalnego średniego przepływu i ITV3100 dla dużego wysokiego przepływu do 4400 L/min ANR, z regulowanym ciśnieniem od 0,005 do 0,9 MPa. Obsługuje gwinty Rc/NPT/G i złącza wtykowe, wbudowany cyfrowy wyświetlacz LED i alarm autodiagnostyki przy niskim poborze mocy DC24V. Szeroko stosowane do uruchamiania cylindrów o dużej średnicy, kontroli stałego naprężenia folii i drutu, procesów półprzewodników i optycznych procesów precyzyjnych, automatycznego dozowania i powlekania, wielostopniowego przełączania ciśnienia w urządzeniach spawalniczych i nitujących, zastępując wiele ręcznych regulatorów w celu realizacji cyfrowej scentralizowanej kontroli ciśnienia na zautomatyzowanych liniach produkcyjnych.

Zawory zwrotne SOLH XTO674 i INA14 mają tę samą platformę konstrukcyjną z bardzo niskim ciśnieniem pękania 0,01 MPa, kompatybilne zarówno ze sprężonym powietrzem, jak i czystą wodą, zapewniając zabezpieczenie przed przepływem zwrotnym w rurociągach próżniowych i niskociśnieniowych. XTO674 to wykonana w całości z mosiądzu wersja kriogeniczna działająca do -30℃; Seria standardowa INA14 obejmuje korpusy z mosiądzu lub stali nierdzewnej SUS304, wyposażone w standardowe uszczelki NBR oraz opcjonalne uszczelki FKM odporne na olej i wysokie temperatury oraz odporne na warunki atmosferyczne CR. Kompaktowa, gwintowana konstrukcja ze strzałką przepływu może być montowana bezpośrednio w rurociągach bez dodatkowych wsporników, skutecznie zapobiegając utracie podciśnienia i wstecznemu przepływowi powietrza po zainstalowaniu pomiędzy generatorami podciśnienia a przyssawkami. Obie serie charakteryzują się identycznymi wymiarami całkowitymi i rozmiarami gwintów do bezpośredniej wymiany w terenie bez modyfikacji rur, szeroko stosowane w sprzęcie kriogenicznym, próżniowych liniach produkcyjnych, odpornych na korozję obwodach płynów w wysokiej temperaturze oraz ogólnych rurociągach pneumatycznych i wodnych do jednokierunkowego utrzymywania ciśnienia i zapobiegania przepływowi zwrotnemu.

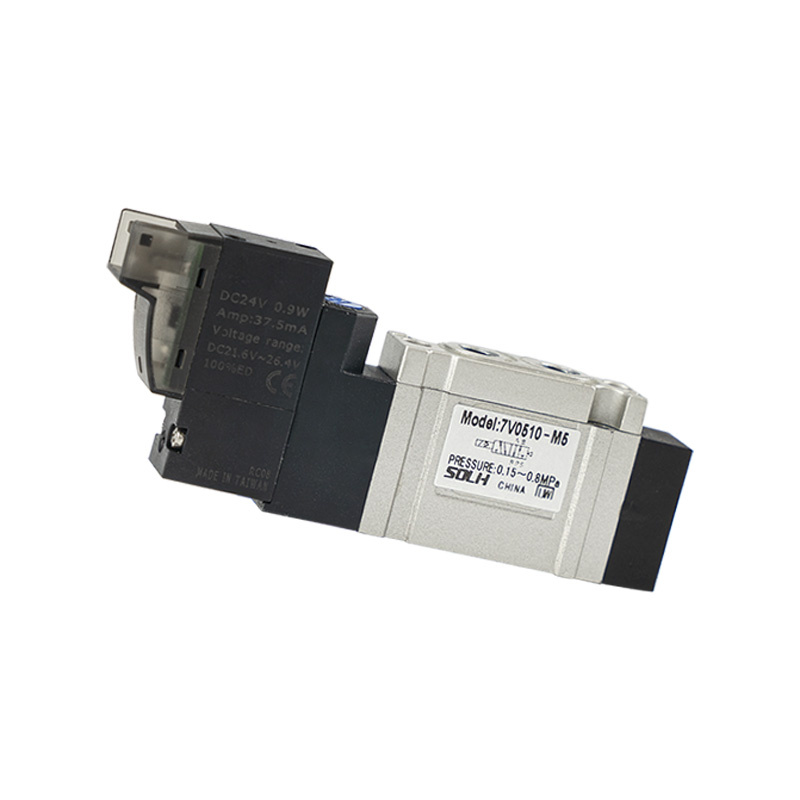

Kompaktowy, sterowany pilotem zawór elektromagnetyczny SOLH 7 V obejmuje kompletne warianty 5/2 i 5/3, obsługujące pojedynczą cewkę ze sprężyną powrotną, blokadę z podwójną cewką i trzy funkcje środkowe: centralnie zamknięty, środkowy wylot, centralne zasilanie ciśnieniowe. Przyjmuje zintegrowaną, scentralizowaną konstrukcję wewnętrznego kanału wylotowego o około 30% większej przepustowości niż tradycyjne zawory serii 4V, charakteryzującą się reakcją przełączania ≤50 ms i maksymalną częstotliwością roboczą do 5 Hz. Cewki o bardzo małej mocy generują mniej ciepła przy ciągłym zasilaniu, przy poborze mocy prądu stałego wynoszącego 0,7 W i mocy prądu przemiennego 1,1 VA. Oferowana jest pełna gama rozmiarów od M5 do 3/8", obsługująca zarówno standardowe przyłącza gwintowe, jak i szybkozłącza wtykowe. Zawory można instalować pojedynczo lub układać w stosy na wielostanowiskowych aluminiowych rozdzielaczach, aby zaoszczędzić miejsce w szafie i uprościć główne przewody powietrzne. Zakresy ciśnienia roboczego 0,15 ~ 0,8 MPa przy temperaturze roboczej -20 ℃ ~ 70 ℃. Korpus zaworu z odlewanego ciśnieniowo aluminium zapewnia długą żywotność uszczelnienia, szeroko stosowany do przełączania kierunku cylindrów i scentralizowanego sterowania pneumatycznego we wszystkich zautomatyzowanych systemach produkcyjnych linie.

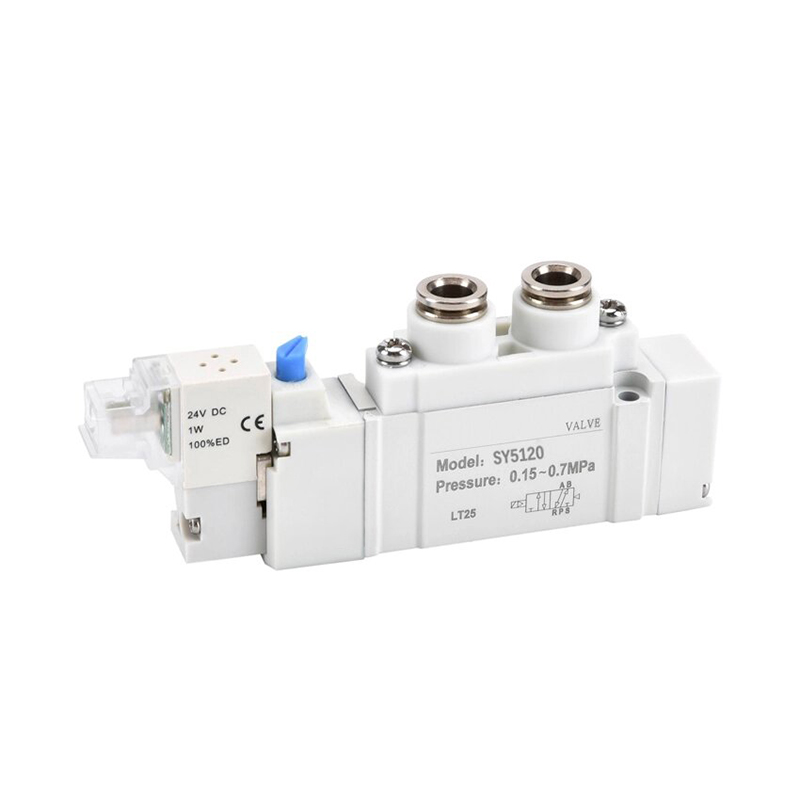

5-drogowy zawór elektromagnetyczny SOLH serii SY, sterowany pilotem, jest w pełni wymienny z pasującymi zaworami SMC, w tym modelami SY3000 mini, SY5000 średniego nurtu, SY7000 duże i SY9000 bardzo duże. Zapewnia kompletne opcje obwodów: 5/2 z pojedynczą/podwójną cewką i 5/3 z trzema pozycjami z funkcjami centralnego zamknięcia, centralnego wylotu i centralnego zasilania ciśnieniem. Standardowe cewki o mocy 0,35 W i opcjonalne cewki energooszczędne o mocy 0,1 W generują niewiele ciepła, co zapewnia ciągłe zasilanie. Wersja pilota wewnętrznego pracuje w zakresie 0,1 ~ 0,7 MPa, natomiast wariant pilota zewnętrznego obsługuje środowisko próżniowe -100 kPa. Uszczelniona szpula osiąga do 200 milionów cykli przełączania. Porty powietrzne rozmieszczone są z boku, na górze i na dole, co umożliwia elastyczne prowadzenie przewodów. Zawory mają konstrukcję zatrzaskową zgodną z wyspami zaworowymi na kolektorze SS5Y, umożliwiając konserwację jednego zaworu bez demontażu całego zespołu, ze złączem wtykowym IP65 i podstawą kolektora o stopniu ochrony IP67. Zoptymalizowane wewnętrzne prowadnice zapewniają o około 80% większy przepływ niż starsze zawory, a wbudowana siatka filtra pilotującego zapobiega zakleszczaniu się szpuli przez kurz. Szeroko stosowany do przełączania kierunku cylindrów i scentralizowanego sterowania pneumatycznego w sprzęcie półprzewodnikowym, spawalnictwie samochodowym, pakowaniu i automatyce medycznej.

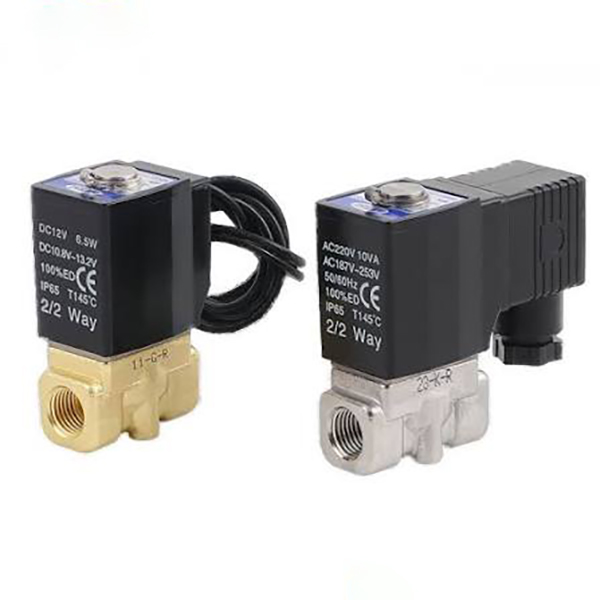

Seria SOLH 2S 2/2-drogowe, normalnie zamknięte elektrozawory do cieczy obejmują dwie pełne linie: modele 030/050 o małym otworze działania bezpośredniego i warianty o dużym otworze 150~500 sterowane pilotem, do automatycznego włączania i wyłączania rurociągów czystej wody, sprężonego powietrza, chłodziwa, oleju smarowego i słabo korozyjnych cieczy. Wersja bezpośredniego działania umożliwia rozruch przy zerowym ciśnieniu bez minimalnego limitu różnicy ciśnień, charakteryzuje się kompaktowymi rozmiarami, uniwersalną orientacją montażu i szybkim przełączaniem w milisekundach, idealnie nadaje się do zastosowań z mikroprzepływem niskiego ciśnienia, takich jak jednopunktowe chłodzenie obrabiarek, mikroodgałęzienia 3C powietrze/woda i mini sprzęt czyszczący. Typ sterowany pilotem wymaga minimalnej różnicy ciśnień 0,05 MPa do pełnego otwarcia, zapewnia bardzo duży przepływ dzięki wężownicom o małej mocy i niskim nagrzewaniu, nadaje się do kolektorów spustowych sprężarek powietrza, głównych linii wody zraszającej i rurociągów uzdatniania wody obiegowej o wysokim przepływie. Standardowe uszczelki z kauczuku nitrylowego NBR są wyposażone w opcjonalne uszczelki EPDM odporne na działanie kwasów i gorącej wody, dopuszczone do kontaktu z żywnością. Dostępne są międzynarodowe standardy gwintów (PT/G/NPT) i globalne uniwersalne napięcia cewek (DC12/24V, AC24/110/220V), obsługiwane przez wtyczki DIN i opcje okablowania. Cewki żaroodporne umożliwiają długotrwałe, ciągłe zasilanie. Przewodnik doboru: typ bezpośredniego działania do rurociągów o ciśnieniu statycznym poniżej 0,05 MPa i małym przepływie odgałęzionym; wersja sterowana pilotem dla głównych kolektorów G1/2 i wyższych, ze stabilnym wysokim ciśnieniem i dużym przepływem cyrkulacyjnym. Uszczelnienie EPDM jest obowiązkowe w przypadku gorącej wody i mediów płynnych dopuszczonych do kontaktu z żywnością.

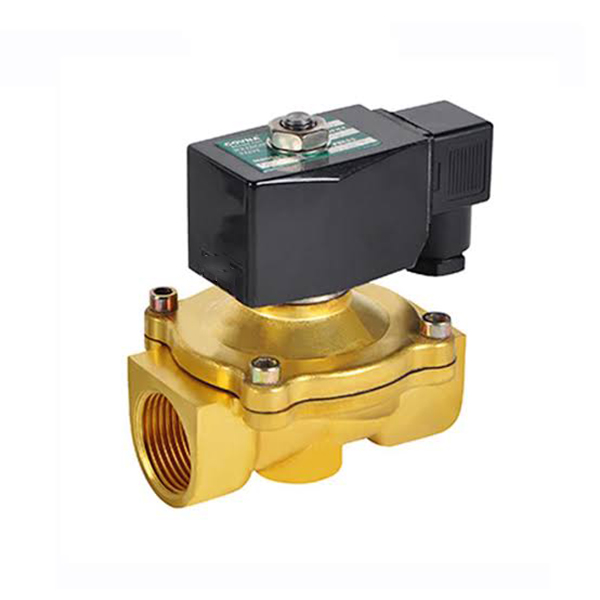

2/2-drogowy normalnie zamknięty elektrozawór do cieczy serii SOLH 2W z korpusem z litego mosiądzu obejmuje modele 030/050 bezpośredniego działania z małą kryzą i warianty 150~500 z dużym otworem, sterowane pilotem, przeznaczone do automatycznego włączania i wyłączania rurociągów czystej wody, sprężonego powietrza, chłodziwa, oleju smarowego i słabo korozyjnych cieczy. Wersja bezpośredniego działania umożliwia rozruch przy zerowej różnicy ciśnień bez minimalnego limitu ciśnienia roboczego, charakteryzuje się kompaktowymi rozmiarami, uniwersalną orientacją montażu i przełączaniem wysokiej częstotliwości w milisekundach, idealnie nadaje się do niskociśnieniowych odgałęzień mikroprzepływowych, pomocniczych obwodów wodnych próżni i jednopunktowego chłodzenia małych obrabiarek. Typ sterowany pilotem wymaga początkowej różnicy ciśnień wynoszącej co najmniej 0,05 MPa, zapewnia bardzo duży przepływ dzięki wężownicom o niskiej mocy i niskim wzroście temperatury, nadaje się do głównych linii spustowych sprężarek powietrza, głównych obwodów wody rozpylonej do montażu ogólnego i rurociągów obiegowych o wysokim przepływie do systemów uzdatniania wody. Standardowe uszczelki z kauczuku nitrylowego NBR są wyposażone w opcjonalne uszczelki EPDM odporne na ciepło i kwasy dopuszczone do kontaktu z żywnością. Dostępnych jest wiele międzynarodowych standardów gwintów (PT/G/NPT) i pełny zakres napięć cewek (DC12/24V, AC24/110/220V), obsługiwanych przez gniazda wtykowe DIN do okablowania szafy i wodoodporne przewody kablowe IP65 do wilgotnych urządzeń zewnętrznych. Cewki żaroodporne umożliwiają 24-godzinne ciągłe zasilanie bez przepalenia. Wytyczne doboru: wybrać typ bezpośredniego działania dla rurociągów o ciśnieniu statycznym poniżej 0,05 MPa i mikroprzepływie jednopunktowym; wybierz wariant sterowany pilotem dla kolektorów głównych G1/2 i wyższych ze stabilnym wysokim ciśnieniem i dużym obiegiem. Uszczelnienie EPDM jest obowiązkowe w przypadku gorącej wody, wody oczyszczonej i mediów płynnych dopuszczonych do kontaktu z żywnością.
