Mechaniczny przełącznik ciśnieniowy z rurką kontaktronową serii IS10

Marka: SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria SOLH IS10 to bezdotykowy mechaniczny przełącznik ciśnienia z kontaktronem (kontaktronem suchym), podstawowy element monitorujący ciśnienie w standardowych obwodach pneumatycznych. Charakteryzuje się prostą, zwartą konstrukcją i wyjątkowo niezawodną pracą w długich cyklach, jest powszechnie kompatybilny z trzema jednostkami smarownicowymi regulatora filtra powietrza FRL do wykrywania ciśnienia powietrza w czasie rzeczywistym i wysyłania sygnału blokady.

Zasada działania i wewnętrzna struktura rdzenia

  1. Zasada działania

     -- Sprężone powietrze popycha tłok wbrew naprężeniu sprężyny, wbudowany magnes na tłoku przesuwa się blisko rurki kontaktronowej, aby zakończyć wyzwalanie magnetyczne i przewodzenie obwodu. Gdy ciśnienie powietrza spadnie poniżej progu resetowania, sprężyna popycha tłok do tyłu, magnes odsuwa się od kontaktronu i obwód zostaje odcięty.

  2. Podstawowe części konstrukcyjne

     -- Tłok ze zintegrowanym magnesem trwałym: wykrywa przesunięcie ciśnienia powietrza

     -- Kontaktron (kontaktron suchy): Bezdotykowe uruchamianie magnetyczne, zerowe mechaniczne ścieranie styków

     -- Śruba regulacji ciśnienia: Ręcznie ustawiany próg wyzwalania za pomocą śrubokręta

     -- Mechaniczne okienko z podziałką: Bezpośredni odczyt zadanej wartości ciśnienia w jednostkach MPa

Tabela standardowych podstawowych specyfikacji technicznych

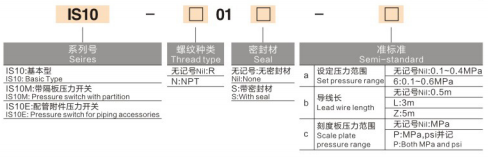

Model pełnoseryjny i dwa style montażu

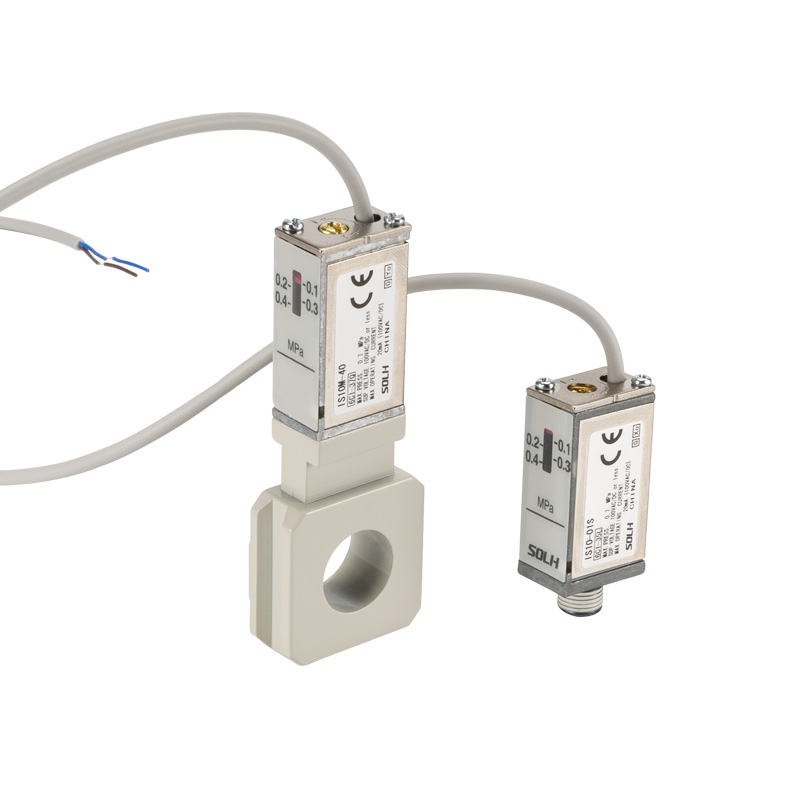

Dwie główne struktury instalacyjne dla różnych wymagań układu:

  1. Typ mocowania z gwintem rzędowym (IS10-01S)

     -- Bezpośredni montaż śrubowy przez port gwintowany R1/8, kompatybilny z pojedynczą butlą, wylotem zaworu elektromagnetycznego i mini indywidualnymi jednostkami serwisowymi powietrza.

  2. Typ mocowania na podstawie kolektora (IS10M / IS10E)

     -- IS10M wyposażony w kwadratową podstawę zaciskową z boku, można go bezpośrednio przypiąć do standardowych trzech jednostek modułowych AC FRL SMC bez dodatkowych złączek adapterowych, oszczędzając przestrzeń instalacyjną wewnątrz szafy.

Podstawowe przewagi konkurencyjne produktu

  1. Zerowe zużycie styków mechanicznych

     -- Bezdotykowe wyzwalanie kontaktronem magnetycznym, brak iskry elektrycznej w punkcie styku; żywotność 5–10 razy dłuższa niż w przypadku tradycyjnych mechanicznych przełączników mikrokontaktowych, takich jak IS3000.

  2. Intuicyjna kalibracja ciśnienia w trybie offline

     -- Wbudowane z boku okienko ze skalą MPa, wyreguluj śrubę ustalającą za pomocą śrubokręta; próg ciśnienia można ustawić bez zasilania na miejscu.

  3. Uniwersalna kompatybilność obciążenia AC i DC

     -- Obsługuje wszystkie napięcia AC/DC poniżej 100 V, może bezpośrednio sterować miniaturowymi zaworami elektromagnetycznymi lub łączyć cyfrowe zaciski wejściowe sterownika PLC bez przekaźnika pośredniego.

  4. Miniaturowa, lekka, kompaktowa konstrukcja

     -- 16% lżejsza i 11% mniejsza objętość niż seria IS1000 starej generacji, doskonale pasuje do wysoce zintegrowanego, wąskiego, zautomatyzowanego układu sprzętu.

Dopasowanie typowych scenariuszy zastosowań przemysłowych

  1. Monitorowanie i alarm niskiego ciśnienia głównego źródła powietrza

     -- Zainstalowany na wylocie trzech jednostek FRL; wysyła sygnał alarmowy blokady, gdy ciśnienie zasilania spadnie poniżej 0,4 MPa, aby chronić wibratory pneumatyczne i młoty udarowe przed niewystarczającym uszkodzeniem ciągu.

  2. Potwierdzenie pełnego skoku cylindra

     -- Kiedy cylinder jest całkowicie wysunięty, ciśnienie w komorze wzrasta do zadanej wartości, aby wyprowadzić sygnał wyzwalający dla sekwencyjnej blokady następnego działania stacji produkcyjnej.

  3. Zabezpieczenie obwodu wibratora

     - Monitoruj robocze ciśnienie powietrza w czasie rzeczywistym; odciąć zasilanie zaworu szybkiego wydechu, gdy ciśnienie jest niższe niż próg, uniknąć przepalenia wibratora spowodowanego słabą siłą wibracji.

Podsumowanie w jednym zdaniu

     Bezdotykowy przełącznik ciśnienia z kontaktronem serii SOLH IS10 jest dostępny w wersjach do montażu na gwintach liniowych i zaciskanych na kolektorze FRL, z regulowanym zakresem 0,1 ~ 0,6 MPa, żywotnością wynoszącą 5 milionów cykli i kalibracją ciśnienia w trybie offline, idealny, niedrogi kompaktowy czujnik monitorowania ciśnienia powietrza do cylindrów, wibratorów i obwodów pneumatycznych automatyki ogólnej.
