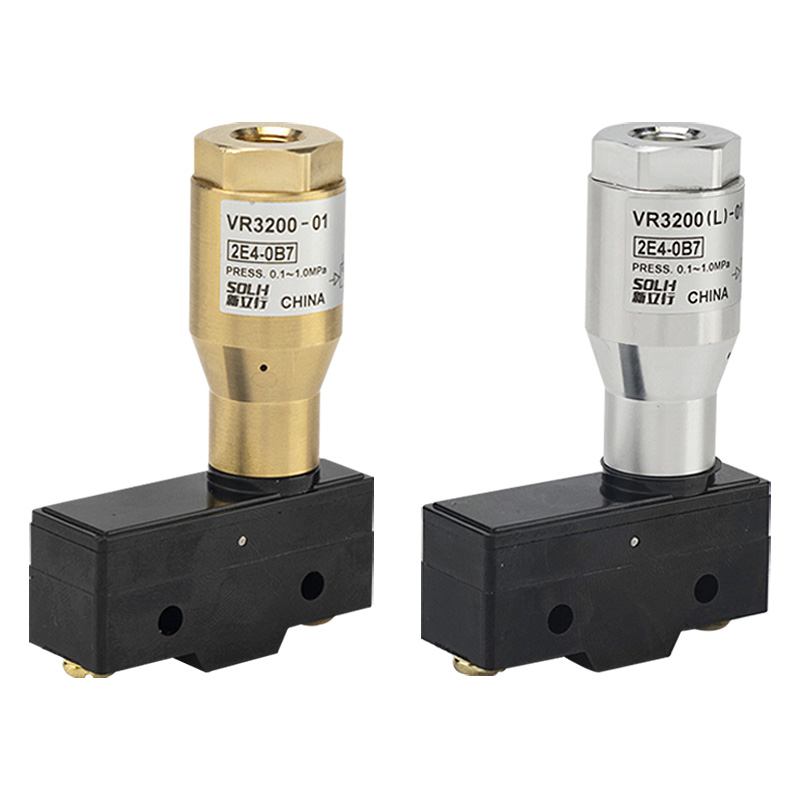

Przekaźnik pneumatyczno-elektryczny serii VR3200 / VR3201

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria SOLH VR3200/3201 to klasyczne przekaźniki pneumatyczno-elektryczne, zwane także przełącznikami sygnału ciśnienia powietrza. Konwertują pneumatyczne sygnały ciśnienia na elektryczne styki bezprądowe przełączające, szeroko stosowane do monitorowania ciśnienia, alarmowania o usterkach, blokad bezpieczeństwa i sygnału cyfrowego wejściowego do sterownika PLC w zautomatyzowanych liniach produkcyjnych, służąc jako standardowy interfejs konwersji sygnału pomiędzy rurociągami pneumatycznymi a elektrycznymi systemami sterowania.

Klasyfikacja modeli i podstawowe różnice

     -- VR3200-01: Typ z otwartą ramą, waga 130 g, odsłonięta listwa zaciskowa, do suchych i niezapylonych szafek wewnętrznych

     -- VR3201-01: Szczelna obudowa IP44, waga 260 g, całkowicie zamknięta konstrukcja, odpowiednia do wilgotnych i zakurzonych warsztatów i urządzeń produkcyjnych

     -- VR3202-01: kroploszczelny IP44 z dedykowanym zaciskiem uziemiającym, certyfikat CE, idealny do silnych zakłóceń elektromagnetycznych i maszyn eksportowych

     -- Kod portu: 01 = standardowy gwint wewnętrzny Rc1/8; Opcjonalny gwint NPT1/8

Uniwersalne specyfikacje techniczne

  1. Regulowany zakres ciśnienia roboczego: 0,1 ~ 1,0 MPa (fabrycznie ustawione ciśnienie wyzwalania ≈ 0,15 MPa)

  2. Temperatura otoczenia: -5 ℃ ~ + 60 ℃ (bez oblodzenia)

  3. Formularz kontaktowy: 1AB (1 normalnie otwarty + 1 normalnie zamknięty + wspólny COM)

  4. Wartości znamionowe styków mikroprzełącznika (obciążenie rezystancyjne/indukcyjne):

     --AC125V: rezystancyjny 15A, indukcyjny 3A

     --AC250V: rezystancyjny 15A, indukcyjny 2,5A

     --DC30V: 6A rezystancyjny, 1,5A indukcyjny

  5. Układ interfejsu: Wlot powietrza Rc1/8; elektryczne zaciski śrubowe (VR3201 wyposażony w dławik kablowy Pg13.5 do okablowania szczelnego)

  6. Skład materiału: korpus zaworu z mosiądzu, tłok POM, sprężyna powrotna ze stali nierdzewnej, pierścień uszczelniający z NBR

Zasada działania

  1. Sprężone powietrze wpływa do portu IN i popycha tłok, ściskając sprężynę, mechanicznie uruchamiając wbudowany mikroprzełącznik, gdy ciśnienie przekroczy ustawiony próg.

  2. Logika przełączania styków:

     -- Ciśnienie ≥ ustawiona wartość: NO zamknięte, NC otwarte

     -- Ciśnienie ＜ ustawiona wartość: NO otwarte, NC zamknięte

  3. Konstrukcja w pełni mechaniczna, nie wymaga zewnętrznego zasilania. Iskrobezpieczne i stabilne w strefach zagrożonych wybuchem i nieelektrycznych strefach niebezpiecznych.

Wskazówki dotyczące szybkiego wyboru

     -- VR3200-01: Tania instalacja w suchej szafce wewnętrznej

     -- VR3201-01: Wilgotne/zakurzone obrabiarki, linie montażowe, urządzenia półotwarte

     -- VR3202-01: Certyfikat CE + ochrona uziemienia, silne zakłócenia EMC, eksport kompletnych maszyn

     --Regulacja ciśnienia: Domyślne fabryczne ciśnienie spustu 0,15 MPa, dostrojenie za pomocą górnej śruby regulacyjnej

Typowe scenariusze zastosowań

     -- Wykrywanie skoku cylindra i ciśnienia mocowania: potwierdzenie mocowania przedmiotu obrabianego, alarm przeciążenia

     - Sprzężenie zwrotne podciśnienia w uchwycie próżniowym: adsorpcja i wykrywanie strat w wyniku upadku przedmiotu obrabianego

     -- Ostrzeżenie o niskim ciśnieniu głównego źródła powietrza: awaria sprężarki powietrza i monitorowanie wycieków z rurociągu

     -- Sygnał zwrotny stanu otwarcia/zamknięcia pneumatycznych zaworów kulowych i przepustnic

     -- Konwersja sygnału pneumatycznego dla warsztatów przeciwwybuchowych bez czujników elektronicznych

Zaleta wymiany SOLH

     Seria SOLH VR3200/3201 jest w pełni kompatybilna typu drop-in z równoważnymi modelami SMC pod względem wymiarów całkowitych, gwintu portu, parametrów styku i regulowanego zakresu ciśnienia. Konkurencyjne ceny i krótki czas realizacji pomagają klientom obniżyć koszty produkcji masowej.

Definicja okablowania terminala

     -- COM: Wspólny terminal publiczny

     -- NIE: normalnie otwarty, przewodzi, gdy ciśnienie powietrza osiągnie zadaną wartość

     -- NC: normalnie zamknięty, przewodzi, gdy ciśnienie powietrza spadnie poniżej ustawionego progu

Podsumowanie w jednym zdaniu

     Beznapięciowy mechaniczny przekaźnik pneumatyczno-elektryczny SOLH VR3200/3201 konwertuje sygnały ciśnienia powietrza na sygnały suchego styku 1NO + 1NC z regulowanym ciśnieniem wyzwalania 0,1 ~ 1,0 MPa, dostępny w otwartej ramie, w wersji kroploszczelnej IP44 i uziemionej CE do blokady PLC, monitorowania podciśnienia i automatycznego sterowania alarmami źródła powietrza.
