Marka:SOLH firmy Richge Technology
 |
 |

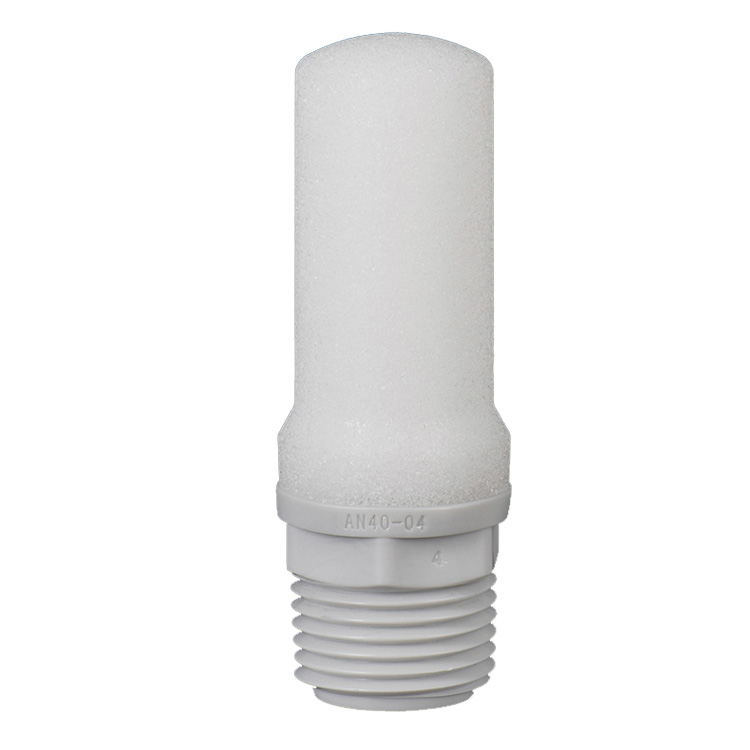

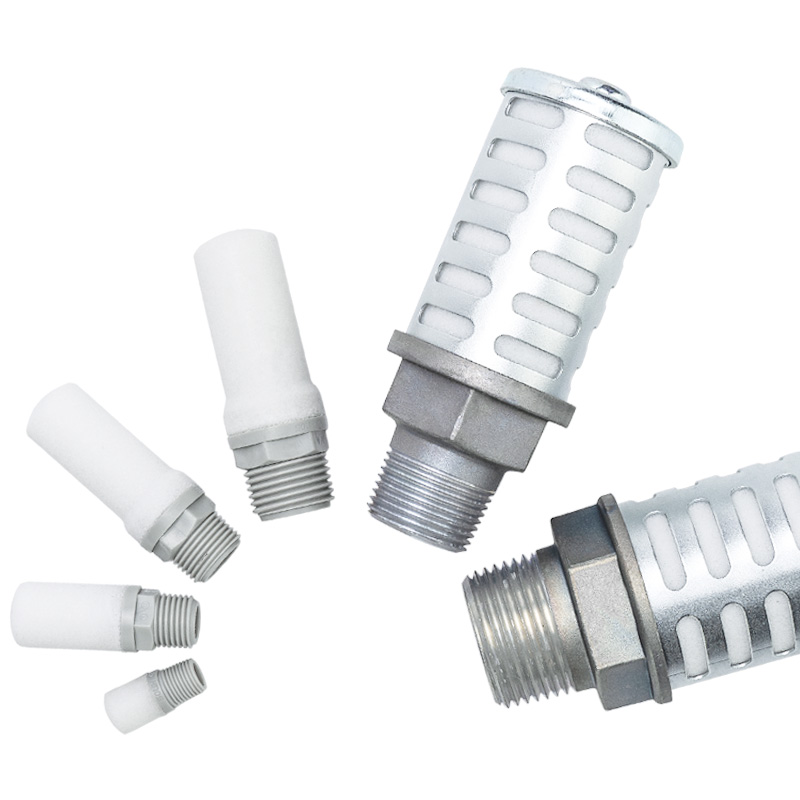

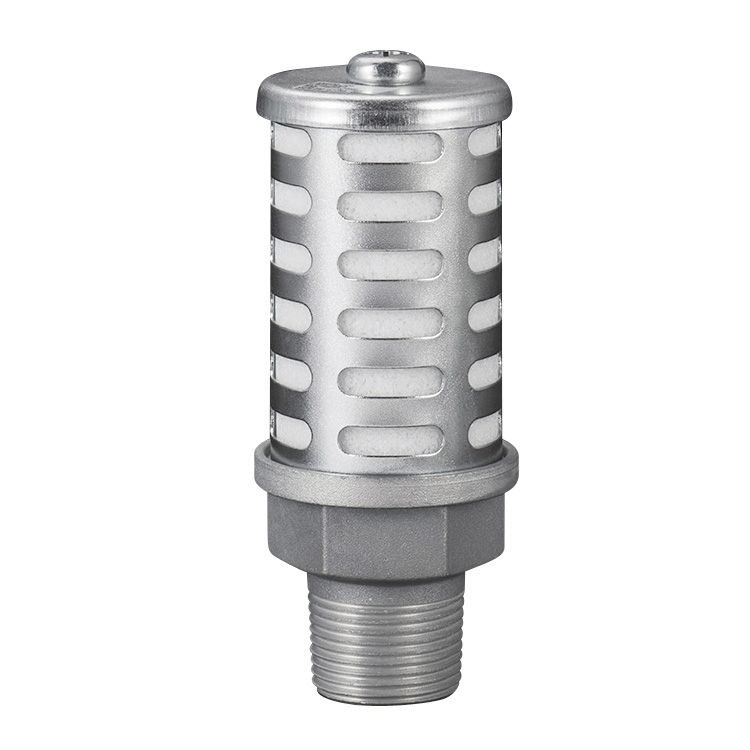

Seria SOLH AN to dedykowane tłumiki wydechu do wszystkich układów pneumatycznych. Do jego podstawowych funkcji należy redukcja hałasu wydechu, oczyszczanie powietrza wylotowego i tłumienie rozprysków mgły olejowej. Szeroko montowany na otworach wylotowych zaworów elektromagnetycznych, cylindrów pneumatycznych i wszystkich zaworach sterujących powietrzem, jest niezbędnym akcesorium do ochrony środowiska i redukcji hałasu dla kompletnych obwodów pneumatycznych.

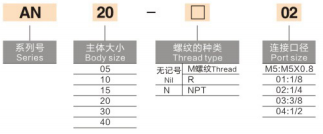

1. Małe i średnie rozmiary (dla standardowych zaworów elektromagnetycznych i cylindrów)
|
Kod modelu |
Wątek połączenia |
Zalecany maksymalny przepływ powietrza |
Typowe scenariusze zastosowań |
| AN05-M5 |
M5×0,8 |
≤0,2 m3/min |
Minizawory elektromagnetyczne, zawory sterujące pilotem |
| AN10-01 |
RC1/8" |
≤0,4 m3/min |
Standardowe zawory elektromagnetyczne, cylindry o małej średnicy |
| AN15-02 |
RC1/4" |
≤0,8 m³/min |
Ogólne elektrozawory, cylindry średniej wielkości |
| AN20-03 |
RC3/8" |
≤1,2 m3/min |
Zawory sterujące wysokim przepływem, cylindry średnio-duże |
| AN40-04 |
RC1/2" |
≤1,8 m³/min |
Cylindry o dużej średnicy, obwody wydechowe o dużym przepływie |

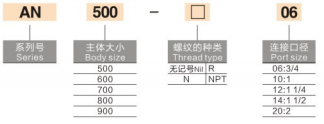

2. Duże rozmiary otworów (dla dużych zaworów i centralnych kolektorów wydechowych)
|
Kod modelu |
Wątek połączenia |
Zalecany maksymalny przepływ powietrza |
Typowe scenariusze zastosowań |
| AN500-06 |
RC3/4" |
≤2,5 m³/min |
Duże cylindry, scentralizowane rury wydechowe |
| AN600-10 |
RC1” |
≤4,0 m3/min |
Główne zawory sterujące o wysokim przepływie, wylot sprężarki powietrza |
| AN700-12 |
RC1 1/4" |
≤6,0 m3/min |
Duże zintegrowane pneumatyczne linie produkcyjne, przemysłowy ciężki wydech |
| AN800-14 |
RC1 1/2" |
≤8,0 m3/min |
Urządzenia automatyki przemysłowej, stacje sprężarkowe |
| AN900-20 |
Wc2” |
≤12,0 m³/min |
Duże sprężarki powietrza, główne fabryczne przewody wydechowe |
1. Odpowiednie medium: czyste sprężone powietrze (NIE nadaje się do łatwopalnego, żrącego i toksycznego gazu)
2. Maksymalne znamionowe ciśnienie robocze: 1,0 MPa (standardowe modele żywiczne)
3. Zakres temperatury roboczej:
-- Standardowy typ żywicy: -10 ~ +60 ℃ (bez oblodzenia wewnątrz rdzenia)
-- Typ spiekanego metalu: odporność na wysoką temperaturę do 150 ℃
4. Skuteczność redukcji szumów:
-- Klasa standardowa: 25 ~ 30 dB(A)
-- Wersja specjalna o wysokim tłumieniu: ≥35 dB(A)
5. Opcjonalne materiały konstrukcyjne
-- Rodzaj żywicy: obudowa trudnopalna UL94-V0, porowaty spiekany rdzeń filtra (wielkość porów 50 ~ 100 μm)
- Rodzaj metalu: Korpus ze spiekanego stopu miedzi, wyjątkowa odporność na wysokie temperatury i korozję
6. Opcje połączeń: gwint metryczny M3/M5, gwint wewnętrzny Rc/PT, gwint NPT, złączka wtykowa do rurki φ6~φ12
-- Powietrze wylotowe o dużej prędkości wpływa do korpusu tłumika; porowaty spiekany rdzeń / wielowarstwowe włókno dzieli przepływ powietrza na maleńkie kanały, aby wygenerować tarcie i pochłanianie dźwięku, skutecznie tłumiąc hałas uderzeniowy spalin.
- Dwuwarstwowa konstrukcja kompozytowa zastosowana w modelach częściowych: rdzeń wewnętrzny eliminujący hałas, powłoka zewnętrzna blokuje rozpryskiwanie mgły olejowej, utrzymując jednocześnie niskie przeciwciśnienie spalin, aby uniknąć utraty prędkości cylindra.
- W pełni pasywna konstrukcja mechaniczna, nie wymaga zasilania, natychmiastowa redukcja hałasu po prostej instalacji.
1. Dopasuj interfejs połączenia: Potwierdź specyfikację gwintu portu wydechowego (M5/Rc1/8 itp.) lub średnicę zewnętrzną plastikowej rurki (typ wtykowy φ8/10/12).
2. Dopasuj wydajność przepływu powietrza:
-- Seria Mini (AN05/AN10): ≤0,4 m³/min
-- Seria średnia (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min
-- Duże serie przemysłowe (AN500~AN900): ≥2,5 m³/min
3. Dopasuj warunki środowiska pracy:
-- Wysoka temperatura/częsty szybki wydech: wybierz serię ze spieku metalowego AN110
-- Wilgotny i zakurzony warsztat wewnętrzny: seria ANA1 z żywicą zamkniętą
-- Priorytet maksymalnej redukcji hałasu: seria tłumików o wysokim tłumieniu ANB1
1. Metoda instalacji
- Bezpośrednio przykręcić do otworu wylotowego zaworu/cylindra; obudowa zewnętrzna może się swobodnie obracać dla dowolnej orientacji układu. Typ wciskany można mocno włożyć do rurki w jednym kroku.
2. Zasady konserwacji
-- Czyszczenie zatkanego rdzenia: Przedmuchać rdzeń w odwrotnym kierunku czystym powietrzem pod niskim ciśnieniem lub przepłukać; wymień tłumik, jeśli nie można usunąć poważnej blokady.
-- Odniesienie do żywotności: rdzeń ze spiekanego żywicy ok. 10 000 godzin pracy; metalowy spiekany rdzeń o wyjątkowo długiej żywotności.
Modele SOLH z pełnej serii AN, w tym AN05-M5, AN10-01, AN15-02, ANA1-06, są w pełni wymienne wymiarowo z oryginalnymi tłumikami AN SMC, z identycznym rozmiarem gwintu, przepustowością i efektem redukcji hałasu, bardziej konkurencyjną ceną jednostkową i szybszym czasem realizacji produkcji w celu optymalizacji kosztów zakupów masowych.
Pneumatyczny tłumik wydechowy serii SOLH AN oferuje pełną gamę rozmiarów od M5 do Rc2" z opcjami ze spieku żywicy/metalu, zapewniając redukcję hałasu o 25 ~ 35 dB(A) i powstrzymywanie mgły olejowej. Jest to standardowy uniwersalny tłumik do wszystkich zaworów elektromagnetycznych i kontroli hałasu wydechu cylindra w automatyce przemysłowej.
