Marka: SOLH firmy Richge Technology

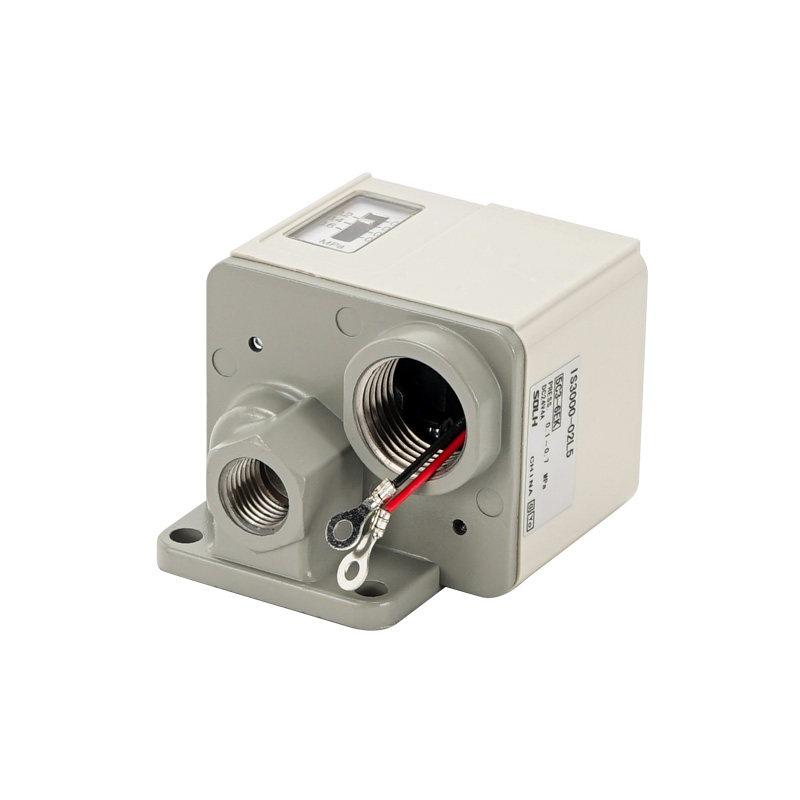

Seria SOLH IS3000 to klasyczny mechaniczny mikroprzełącznik ciśnienia napędzany tłokiem. Popycha wewnętrzny mikrostyk za pomocą ciśnienia powietrza działającego na tłok sprężynowy, zapewniając solidną bezpośrednią moc elektryczną. Używany głównie do zabezpieczenia obwodu powietrznego przed nadmiernym/podciśnieniem i automatycznym sterowaniem spustem, ten sam gatunek i kompatybilny zamiennik co seria kontaktronów IS10. Idealny do środowisk o silnych wibracjach, gdzie elektroniczne przełączniki cyfrowe są niestabilne.
1. Zasada działania
-- Sprężone powietrze popycha tłok obciążony sprężyną; gdy ciśnienie powietrza osiągnie ustawiony próg, tłok mechanicznie uruchamia wbudowany mikroprzełącznik, aby otworzyć lub zamknąć obwód stykowy. Gdy ciśnienie spadnie poniżej wartości histerezy, sprężyna resetuje tłok i przywraca pierwotny stan przełącznika.
2. Podstawowe elementy konstrukcyjne
-- Pokrętło regulacji górnego ciśnienia: bezpośrednie obrotowe ustawienie ciśnienia spustowego bez zasilania
--Wbudowany mikroprzełącznik 1ab: uniwersalne obciążenie AC/DC, można bezpośrednio podłączyć zaciski wejściowe PLC lub sterować małymi zaworami elektromagnetycznymi
-- Okno podglądu ciśnienia ze stopniowaniem: Widoczna skala MPa do odczytu zadanego ciśnienia w czasie rzeczywistym
-- Obudowa z odlewanego ciśnieniowo aluminium: stopień ochrony przed kurzem IP40, odpowiedni do ogólnych warunków warsztatów fabrycznych
|
Parametr Pozycja |
Standardowa specyfikacja |
| Odpowiednie medium |
Suche powietrze, azot i inny niekorozyjny gaz obojętny |
| Maksymalne ciśnienie robocze |
1,0 MPa |
| Regulowany zakres ciśnienia |
0,1 ~ 0,7 MPa (pełne pokrycie standardowych układów pneumatycznych) |
| Histereza (martwe pasmo) |
≤ 0,05 MPa |
| Powtarzalność Dokładność |
±0,05 MPa |
| Konfiguracja kontaktu |
1ab jednobiegunowy podwójny rzut (okablowanie przełączane NO/NC) |
| Obciążenie stykowe |
Typ standardowy: AC/DC 100 V 1 A Typ obciążenia Micro (IS3010): DC 5 V 1 mA (zoptymalizowany dla PLC i przekaźników miniaturowych) |
| Rozmiar gwintu portu |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Temperatura pracy |
-5 ~ 60 ℃ (brak tworzenia się lodu w przewodach wentylacyjnych) |
| Klasa ochrony |
Odporność na kurz IP40 |
| Żywotność usługi |
Do 10 milionów cykli przełączania mechanicznego |

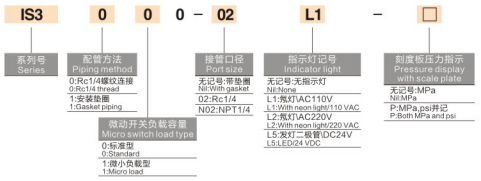

1. Przykład modelu: IS3000-02-P
-- IS3000: Seria korpusów gwintowanych w standardzie podstawowym
-- 02: Kod gwintu portu = Rc1/4; przyrostek N02 = gwint amerykański NPT1/4
-- P: Wbudowany wskaźnik neonowy (pusty = model standardowy bez światła)
2. Pochodne modele specjalne
-- IS3100: Wariant do montażu powierzchniowego z uszczelką, dopasowany do modułowych jednostek serwisowania powietrza (seria AFC/AC) do zintegrowanego montażu na kolektorze
-- IS3010: Model dedykowany mikro-niskiemu obciążeniu, zoptymalizowany pod kątem niewielkiego sygnału wejściowego DC sterowników PLC
1. Odporna na wstrząsy i wibracje, wytrzymała konstrukcja mechaniczna
- Solidny tłok + konstrukcja z mikrostykiem, stabilna praca przy ciągłych wibracjach z wibratorów, młotów udarowych i sprzętu do tłoczenia, brak dryfu sygnału lub fałszywego wyzwalania.
2. Prosta kalibracja na miejscu bez zasilania
-- Górne pokrętło regulacji + widoczne okienko z podziałką; próg ciśnienia można ustawić w trybie offline bez zasilania szafy sterowniczej.
3. Szeroka kompatybilność obciążenia AC/DC
-- Wysoka obciążalność styków 1A umożliwia bezpośrednie sterowanie małymi elektrozaworami bez przekaźników pośrednich lub bezpośrednie podłączenie do cyfrowych punktów wejściowych PLC.
4. Bardzo niska histereza
-- Maks. strefa nieczułości ≤0,05 MPa, stałe ciśnienie wyzwalania i resetowania, aby uniknąć częstego, szybkiego włączania i wyłączania urządzeń znajdujących się dalej.
1. Zabezpieczenie przed niskim ciśnieniem głównego źródła powietrza
-- Zainstalowany za zespołami smarowniczy-regulatora filtra powietrza; wyzwala sygnał alarmowy, jeśli ciśnienie zasilania spadnie poniżej 0,4 MPa, aby chronić wibratory K/GT, młoty udarowe BVP/SK i siłowniki pneumatyczne przed niewystarczającym uszkodzeniem ciągu.
2. Potwierdzenie położenia skoku cylindra
-- Po całkowitym wysunięciu cylindra ciśnienie w komorze wzrasta do zadanej wartości, aby wysłać sygnał przełączający w celu zablokowania następnego etapu procesu produkcyjnego.
3. Blokada bezpieczeństwa obwodu wibratora
-- Monitoruje robocze ciśnienie powietrza; odcina zasilanie zaworów szybkiego wydechu XQ, gdy ciśnienie spadnie poniżej progu, aby zapobiec przepaleniu wibratora spowodowanemu pracą pod ciśnieniem.
|
Element porównawczy |
Mechaniczny mikroprzełącznik IS3000 |
Bezdotykowy kontaktron IS10 |
Elektroniczny przełącznik cyfrowy ISE30A |
| Mechanizm spustowy |
Tłokowe mechaniczne uruchamianie mikrostyku |
Bezkontaktowy czujnik magnetyczny z kontaktronem |
Elektroniczny czujnik ciśnienia o wysokiej precyzji |
| Obciążalność elektryczna |
Mocny (1 A przy 100 V AC/DC, bezpośredni napęd zaworu) |
Średni (0,5 A przy 100 V) |
Słaby (tylko sygnał wyjściowy PLC niskiego poziomu) |
| Metoda ustawiania ciśnienia |
Górne pokrętło + okienko ze skalą (nie wymaga zasilania) |
Boczna śruba regulacyjna + okienko z małą skalą |
Konfiguracja parametrów menu cyfrowego z wieloma klawiszami |
| Dokładność pomiaru |
±0,05 MPa |
±0,05 MPa |
±0,2% FS bardzo wysoka precyzja |
| Optymalne warunki pracy |
Silne wibracje, bezpośredni napęd siłowników |
Ogólne linie montażowe mas o niskim poziomie wibracji |
Precyzyjne monitorowanie ciśnienia, sterowanie PLC w pętli zamkniętej |
Mechaniczny pneumatyczny przełącznik ciśnienia z tłokiem serii SOLH IS3000 charakteryzuje się niską histerezą, dużą odpornością na wibracje i dużą obciążalnością styków, z dostępnym mocowaniem gwintowym/uszczelką i dostępnymi wariantami sterownika PLC z mikroobciążeniem, szeroko stosowanymi do zabezpieczenia ciśnienia w obwodzie powietrza i automatycznych sygnałów wyzwalających proces w wibratorach, stacjach mocowania cylindrów i ogólnym sprzęcie automatyki.
