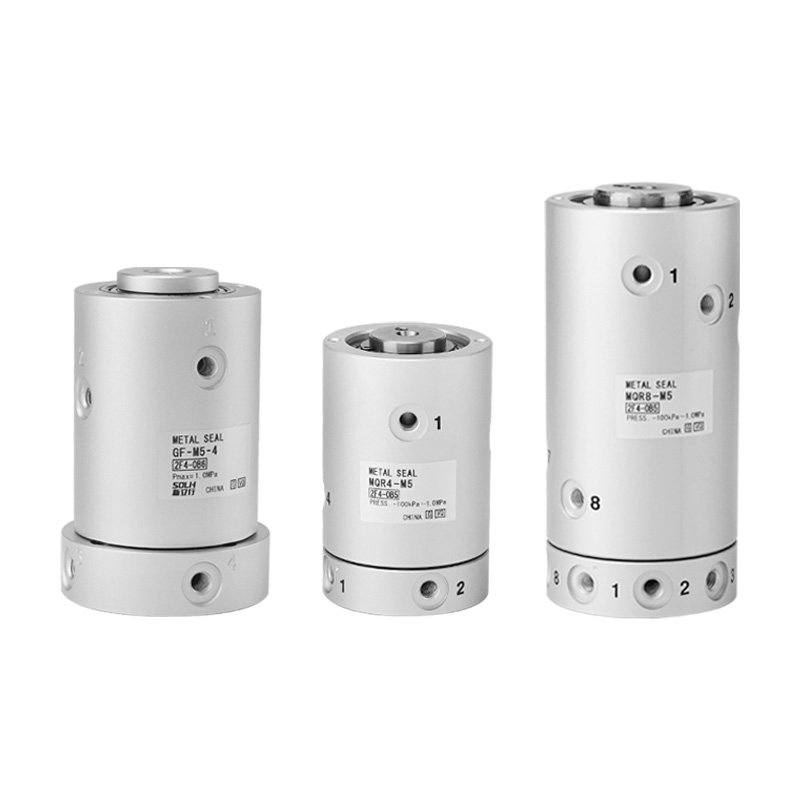

Złącze obrotowe z uszczelką szczelinową o niskim momencie obrotowym serii MQR (SOLH)

Marka: SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria MQR to wielokanałowe złącze obrotowe, w którym zastosowano metalowe, bezdotykowe uszczelnienie szczeliny z bardzo niskim momentem obrotowym. Opracowany specjalnie do części obracających się w sposób ciągły, w tym przegubów robotów, stołów obrotowych i wałów obrotowych, do dostarczania sprężonego powietrza i próżni. Całkowicie zapobiega skręcaniu się rurociągu, charakteryzuje się wyjątkowo płynnym obrotem i wyjątkowo długą żywotnością w zautomatyzowanych obrotowych układach pneumatycznych.

Podstawowe zalety produktu

     -- Bardzo niski moment obrotowy: Tylko 0,003 ~ 0,50 N·m, powoduje niewielkie dodatkowe obciążenie napędzającego serwo/silnika

     -- Uszczelnienie bezdotykowe z metalową szczeliną: brak gumowych pierścieni uszczelniających, brak sklejania się i zakleszczania; płynne uruchamianie nawet po długotrwałym przechowywaniu statycznym

     -- Niezależne wielokanałowe obwody powietrzne: Opcjonalne przejścia 1/2/4/8/12/16 z zerowym przeciekiem krzyżowym pomiędzy każdym obwodem

     -- Niezwykle wydłużona żywotność: do 1 miliarda cykli obrotów, konstrukcja całkowicie bezobsługowa

     - Dwukierunkowy obrót i duża prędkość: maksymalna prędkość obrotowa do 3000 obr./min, odpowiednia dla szybkich obrotowych urządzeń indeksujących

     -- Kompatybilny z podwójną próżnią i nadciśnieniem: Zakres ciśnienia roboczego -100 kPa ~ 1,0 MPa, działa zarówno w przypadku pętli zasysania próżniowego, jak i standardowych pętli dostarczania powietrza

Uniwersalne standardowe specyfikacje techniczne

     -- Odpowiedni płyn: sprężone powietrze, gaz obojętny

     --Zakres ciśnienia roboczego: -100 kPa ~ 1,0 MPa

     -- Temperatura otoczenia i średnia: -10 ~ 80 ℃

     -- Typ uszczelnienia: bezdotykowa metalowa konstrukcja uszczelnienia szczelinowego

     - Konstrukcja nośna: Podpora prowadząca z podwójnym łożyskiem

     --Gwint portu: M5×0,8 (opcjonalnie gwint wewnętrzny/zewnętrzny)

     -- Wymagania dotyczące smarowania: Nie wymagają smarowania, nie jest wymagane regularne napełnianie olejem

Skrócona tabela parametrów modelu

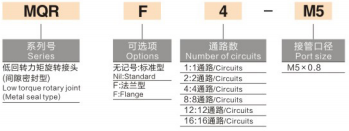

Przykłady reguł nazewnictwa modeli

     -- MQR4-M5: 4 niezależne przejścia, standardowe złącze gwintowe M5

     -- MQR8-M5: 8 niezależnych przejść, standardowe złącze gwintowe M5

     -- MQR16-M5: 16 niezależnych przejść, standardowe złącze gwintowe M5

Typowe scenariusze zastosowań

     -- Pneumatyczne zasilanie powietrzem do przegubów ramion robotów przemysłowych i wałów obrotowych

     -- Stoły obrotowe indeksujące, cylindry obrotowe i urządzenia do automatyzacji stołów obrotowych

     -- Ciągłe obrotowe pętle doprowadzające powietrze na zautomatyzowanych stacjach przetwarzania

     -- Obrotowe mechanizmy adsorpcyjne próżniowe do przyssawek i przyrządów mocujących

     -- Obrotowe obwody pneumatyczne do maszyn pakujących, drukarskich i do produkcji elektroniki

Kluczowe wytyczne dotyczące instalacji

     -- Zamocować obudowę stacjonarną, napędzać stronę obrotową poprzez płytę łączącą

     -- Zalecany jest elastyczny zespół sprzęgła, aby wyeliminować promieniowe obciążenie przesunięte

     -- Złącze obrotowe nie może wytrzymać dużej siły promieniowej lub osiowej; jest używany tylko do średniej transmisji

     -- Spiralny układ portów upraszcza prowadzenie rur i zapobiega nawijaniu się rurociągu podczas obrotu

Podsumowanie w jednym zdaniu

     Wielokanałowe złącze obrotowe SOLH MQR z metalowym uszczelnieniem szczelinowym charakteryzuje się bardzo niskim momentem obrotowym, bezobsługową żywotnością wynoszącą 1 miliard cykli, kompatybilnością z podwójną próżnią i nadciśnieniem oraz opcjonalnymi 1–16 niezależnymi kanałami powietrznymi, idealnym elementem dostarczającym powietrze zapobiegającym skręcaniu rurociągu dla złączy robotów i wszystkich szybkich urządzeń automatyki obrotowej.
