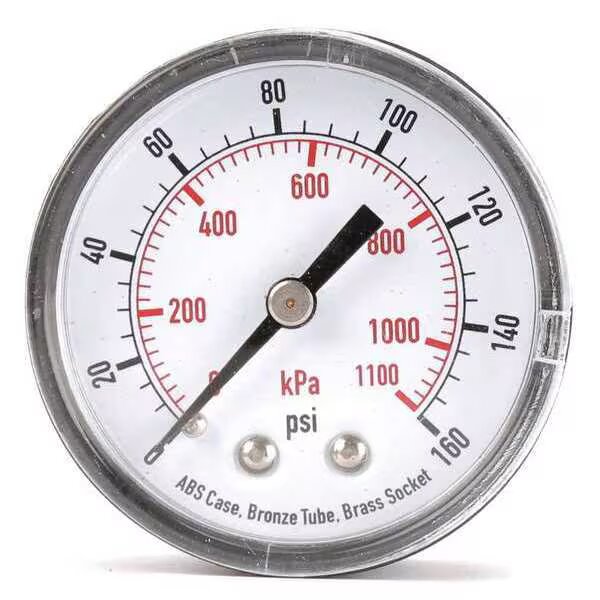

Ogólny manometr pneumatyczny serii G

Marka: SOLH firmy Richge Technology

Pozycjonowanie produktu

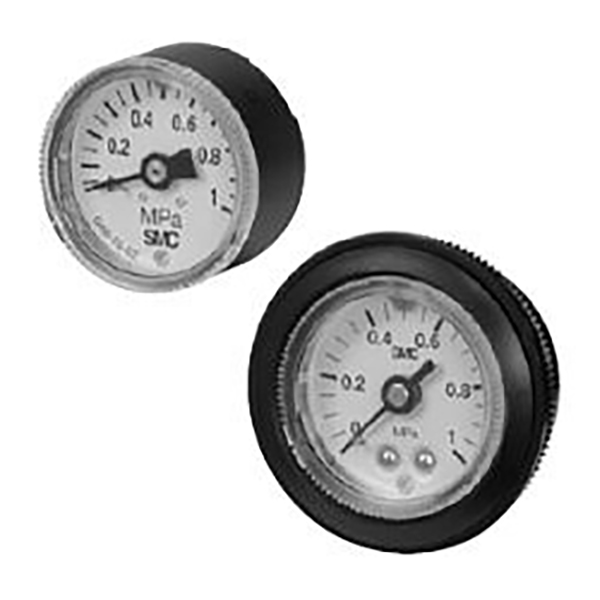

     Seria SOLH G to standardowe manometry dedykowane do układów pneumatycznych do pomiaru ciśnienia sprężonego powietrza, podzielone na standardowy typ podstawowy oraz typ wskaźnika granicznego z kolorowym pierścieniem ostrzegawczym. Wybierz zakres średnic zewnętrznych φ15 ~ φ63, zakres ciśnienia obejmuje 0,2 ~ 1,5 MPa ze standardową dokładnością ± 3% pełnej skali. Dostępne dwie konstrukcje montażowe: model G z gwintem tylnym do montażu panelowego i model GA z gwintem bocznym do bezpośredniego montażu na rurociągu.

Specyfikacja rozmiaru i wymiaru serii (średnica zewnętrzna × gwint przyłączeniowy)

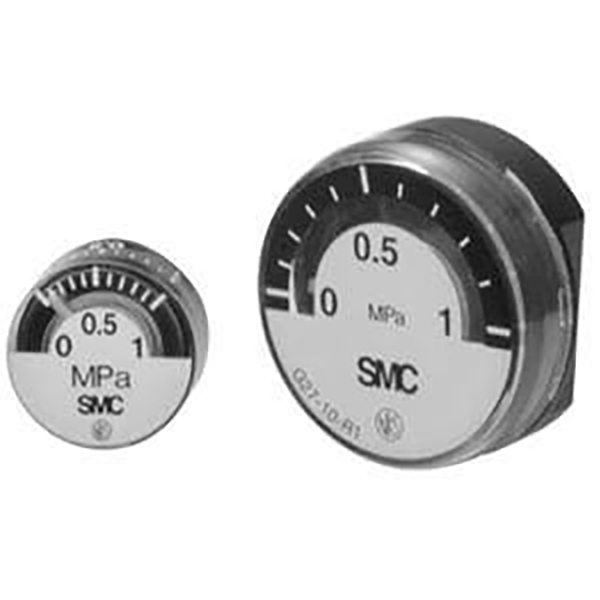

     -- G15: φ15, gwint wewnętrzny M5 / R1/8; ultraminiaturowe, dopasowane do mikrozaworów pneumatycznych

     -- G27: φ26, R1/16 / R1/8; Kompaktowa, wąska obudowa zapewniająca ograniczoną, wąską przestrzeń instalacyjną

     --G36/GA36: φ37,5, R1/8; główny nurt standardowego modelu ogólnego przeznaczenia

     -- G46 / GA46: φ42,5, R1/8 / R1/4; najczęściej używany, opcjonalny pierścień wskaźnika limitu

     -- G53-L: φ51, R1/8 / R1/4; średnio duża tarcza z czerwono-zielonym pierścieniem ostrzegającym o przekroczeniu limitu

     -- G63-L: φ63,4, R1/8 / R1/4; super duża tarcza, wyraźny odczyt z dużej odległości

Zasada nazewnictwa modeli i przykłady

 1. Format nazewnictwa

     -- G / GA + kod rozmiaru + opcjonalny przyrostek L + kod zakresu ciśnienia + kod gwintu

     -- Przyrostek L = Wyposażony w czerwono-zielony pierścień wskaźnika krańcowego

  2. Przykłady modeli

     --G46-10-02:

         G46 = φ42,5 model z gwintem tylnym | 10 = zakres 1,0 MPa | 02 = Gwint R1/4

     --GA36-10-01:

        GA36 = model z gwintem bocznym φ37,5 | 10 = zakres 1,0 MPa | 01 = gwint R1/8

     --G36-L-10-01

        Z czerwono-zielonym pierścieniem ostrzegawczym L, φ37,5, gwint tylny, 1,0 MPa, R1/8

  3. Definicja kodu

     -- Kod zakresu ciśnienia:

         2 = 0 ~ 0,2 MPa

         4 = 0 ~ 0,4 MPa

        10 = 0 ~ 1,0 MPa

        15 = 0 ~ 1,5 MPa

    -- Kod wątku

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metryczny gwint wewnętrzny3.

Podstawowe parametry techniczne uniwersalnego rdzenia

  1. Medium mierzalne: Sprężone powietrze; Opcjonalne wersje części zwilżanych bez oleju i miedzi, zapewniające czysty proces

  2. Standardowe zakresy ciśnień: 0 ~ 0,2 / 0 ~ 0,4 / 0 ~ 1,0 / 0 ~ 1,5 MPa

  3. Stopień dokładności: Standard ± 3% pełnej skali; mini G15 i G27 ±5% pełnej skali

  4. Konfiguracja materiału:

     -- Obudowa: stop cynku / niklowany odlew aluminiowy

     -- Osłona okna: Poliwęglan odporny na uderzenia

     -- Armatura przyłączeniowa: mosiądz; dostępna alternatywa niezawierająca miedzi

  5. Temperatura pracy: -5 ~ +60 ℃ (średnia bez oblodzenia)

  6. Klasyfikacja montażu

     -- Typ G: gwint tylny, przeznaczony do montażu w panelu wbudowanym

     -- Typ GA: gwint boczny, bezpośredni montaż na rurociągu

Model L z pierścieniem wskaźnika limitu

     -- Czerwony pierścień: górna granica/próg alarmu wysokiego ciśnienia

     -- Zielony pierścień: Normalny bezpieczny przedział ciśnienia roboczego

     -- Biały wskaźnik: dynamiczna wartość ciśnienia powietrza w czasie rzeczywistym

     - Podstawowa zaleta: intuicyjna ocena stanu wizualnego bez dokładnego odczytu skali, idealna dla linii montażowych i scentralizowanych wielopunktowych szaf monitorujących

Przewodnik po wyborze krok po kroku

  1. Miniaturowa i wąska, ograniczona przestrzeń: wybierz G15 / G27 (φ15 / φ26)

  2. Zwykłe standardowe obwody pneumatyczne: G36 / G46 (φ37,5 / φ42,5)

  3. Wymagane wizualne ostrzeżenie o ciśnieniu: G36-L / G46-L z pierścieniem ograniczającym kolor

  4. Zapotrzebowanie na zdalny odczyt na duże odległości: duże pokrętło G53-L / G63-L (φ51 / φ63)

  5. Rozróżnienie trybu instalacji

     -- Bezpośredni montaż na rurociągu → Seria z gwintem bocznym GA

     -- Wbudowany montaż na panelu sterowania urządzenia → Seria G z gwintem tylnym

Krótki opis popularnego modelu standardowego

     -- G27-10-R1: tarcza φ26, zakres 1,0 MPa, gwint R1/16

     -- G36-10-01: φ37,5 gwint tylny, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 gwint tylny, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 gwint tylny, czerwono-zielony pierścień ograniczający, 1,0 MPa, R1/4

Podsumowanie w jednym zdaniu

     Osłony pneumatycznych manometrów SOLH G serii φ15~φ63, pełne rozmiary tarczy, z gwintem tylnym/bocznym, dwa sposoby montażu, opcjonalny pierścień ostrzegawczy o ograniczeniu koloru typu L, pełne zakresy ciśnienia 0,2~1,5 MPa i wersje czyste niezawierające miedzi, standardowe akcesorium do monitorowania ciśnienia powietrza dla wszystkich obwodów pneumatycznych automatyki przemysłowej.
