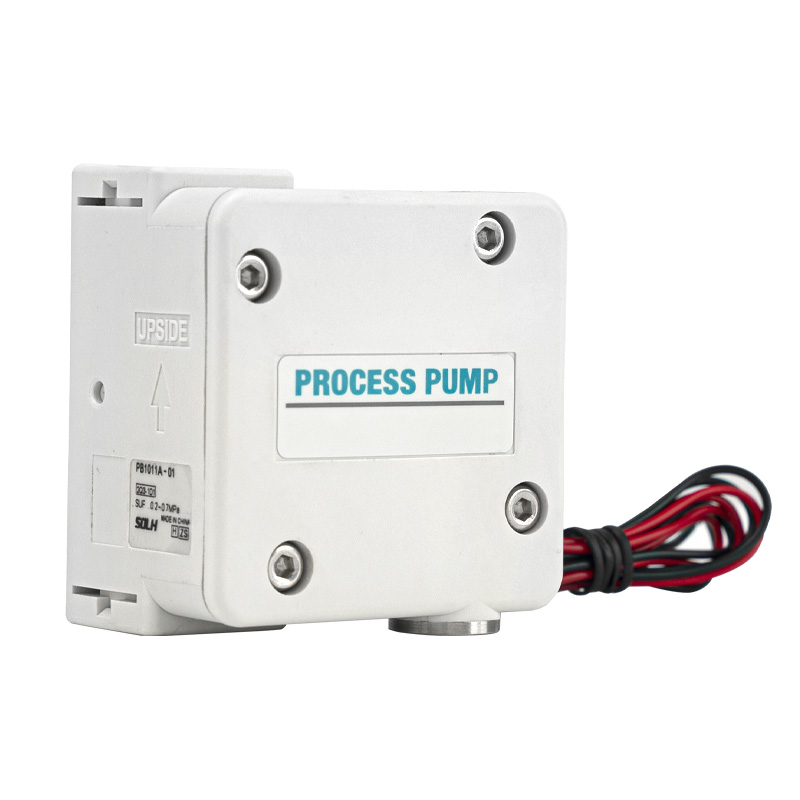

Pompa membranowa serii RPB1011 (typ z wbudowanym zaworem elektromagnetycznym PB1000A)

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     SOLH PB1011A należy do serii miniaturowych pneumatycznych pomp membranowych jednostronnego działania PB1000A z wbudowanym zaworem elektromagnetycznym. Charakteryzuje się zwartą konstrukcją, pełną odpornością na korozję i zerowym wyciekiem z uszczelnienia wału. Zaprojektowana do dostarczania rozpuszczalników chemicznych, czystej wody, cieczy medycznych i odczynników w mikro- i średnim przepływie, jest to kompaktowa, precyzyjna pompa dozująca, szeroko stosowana w przemyśle chemicznym, półprzewodnikowym i biotechnologicznym.

Klasyfikacja modeli i tryb jazdy

     --  PB1011A: Wbudowany, zintegrowany 3-portowy zawór elektromagnetyczny (24 V DC), bezpośrednie sterowanie sygnałem elektrycznym, okablowanie typu plug-and-play

     --  PB1013A: Typ zewnętrznego pilota pneumatycznego, napędzany niezależnym zewnętrznym zaworem elektromagnetycznym

     --  Przyrostek rozmiaru portu: 01 = standardowy port cieczy Rc1/8

     --  Typowe kompletne modele: PB1011A-01; PB1011A-01-B (ze wspornikiem stopy montażowej); PB1011A-01-N (port z gwintem NPT)

Podstawowe specyfikacje techniczne (PB1011A)

     -- Jednostka napędowa: Wbudowany zawór elektromagnetyczny 3/2, DC24V, pobór mocy 0,35W

     --  Zakres przepływu: 8 ~ 2000 ml/min (0,12 ~ 120 l/h)

     --  Ciśnienie robocze tłoczenia: 0 ~ 0,6 MPa

     --  Wysokość ssania na sucho: maks. 2,5 m

     -- Temperatura płynu roboczego: 0 ~ 50 ℃ (bez oblodzenia wewnątrz komory pompy)

     -- Maksymalna dopuszczalna lepkość cieczy: 100 mPa·s

     -- Zakres ciśnienia powietrza nawiewanego: 0,2 ~ 0,7 MPa

     -- Zużycie powietrza: ≤40 l/min (ANR)

     -- Całkowite wymiary i waga: 60 × 60 × 41 mm, ok. 170 gr

     -- Hałas operacyjny: ≤64 dB(A); Hałas został dodatkowo zmniejszony dzięki dopasowanemu tłumikowi

     -- Żywotność membrany: do 30 milionów cykli przełączania

Konfiguracja materiału części zwilżanej

      -- Korpus pompy: opcjonalnie polipropylen PP / stal nierdzewna SUS316

     -- Membrana i rdzeń zaworu zwrotnego: kompozytowy PTFE + PP

     -- Materiał uszczelniający: kauczuk fluorowy FKM, wyjątkowa odporność na kwasy, zasady i rozpuszczalniki organiczne

     -- Zaleta materiałowa: Bezwałowa konstrukcja uszczelnienia eliminuje wycieki medium; pełna odporność na korozję roztworów chemicznych, czystej wody, odczynników medycznych i łagodnych płynów kwasowo-zasadowych.

Zasada działania (typ sterowania elektrycznego PB1011A)

     -- Elektromagnes pod napięciem WŁ.: Sprężone powietrze dostaje się do komory napędu, popycha membranę w celu przesunięcia w lewo; ciecz znajdująca się w komorze pompy odprowadzana jest przez górny zawór jednokierunkowy.

     -- Elektromagnes pozbawiony zasilania WYŁĄCZONY: Komora napędowa usuwa powietrze; membrana cofa się w prawo pod wpływem wbudowanej siły sprężyny; nowa ciecz jest zasysana do wnęki pompy przez zawór zwrotny na dolnym wlocie.

     -- Cykl włączania/wyłączania elektromagnesu o wysokiej częstotliwości (1 ~ 10 Hz) zapewnia ciągłe zasysanie i odprowadzanie cieczy; przepływ wyjściowy można precyzyjnie regulować poprzez zmianę częstotliwości przełączania.

Wymagania dotyczące instalacji i rurociągów

  1. Obowiązkowa zasada instalacji

     -- Port wylotowy płynu (OUT) musi być skierowany do góry, aby uniknąć zapowietrzenia komory pompy powodującego przerwanie przepływu.

 2. Definicja portu i specyfikacja gwintu

     -- Główne porty wejścia/wyjścia płynu: standardowe Rc1/8", opcjonalnie NPT1/8

     -- Port zasilania powietrzem SUP: gwint M5×0,8

     -- Port wydechowy EXH: gwint M5×0,8, kompatybilny z miniaturowym tłumikiem AN05-M5

  3. Otwory montażowe

     -- 2 × otwory na śruby M4 o głębokości 6 mm; lub φ4,5 otwory przelotowe; dedykowany wspornik na stopy KT-PB1A-5 dostępny do instalacji sprzętu stacjonarnego.

Typowe scenariusze zastosowań przemysłowych

     -- Produkcja półprzewodników i fotowoltaiki: transfer rozpuszczalników chemicznych, pętla cyrkulacji cieczy czyszczącej

     -- Sprzęt medyczny i biochemiczny: mikrodozowanie odczynnika, roztworu buforowego i cieczy biologicznej

     -- Maszyny drukarskie i pakujące: automatyczny system podawania atramentu, kleju

     -- Ochrona środowiska i uzdatnianie wody: Dozowanie środków chemicznych, pobieranie próbek ścieków

     -- Przemysł automatyki ogólnej: transport chłodziwa, środka czyszczącego i lekkiego oleju

Wytyczne dotyczące wyboru modelu

     -- Dopasowanie przepływu: wybierz PB1011A dla przepływu ≤2000 mL/min; Model pilota powietrznego PB1013A do specjalnych scenariuszy sterowania łącznikami (maks. przepływ 1000 mL/min)

     -- Wybór materiału zwilżonego: korpus pompy PP do ogólnie słabych cieczy chemicznych; Kombinacja SUS316 + PTFE dla silnego, żrącego rozpuszczalnika

     -- Tryb sterowania: bezpośrednie sterowanie elektryczne wybierz PB1011A; zewnętrzne połączenie blokady urządzenia wybierz typ pilota pneumatycznego PB1013A

     -- Akcesoria dodatkowe: Zamontuj tłumik na porcie wydechowym, aby zmniejszyć hałas podczas pracy; Dopasuj wspornik stopy do długotrwałej instalacji stałej

Zaleta wymiany SOLH

     Seria SOLH-PB1011 w pełni odpowiada oryginalnej serii SMC PB1011 pod względem ogólnych wymiarów, układu gwintu portu i wszystkich parametrów użytkowych, bezpośredniej wymiany typu drop-in bez modyfikacji rurociągu, przy doskonałej wydajności kosztowej.

Podsumowanie w jednym zdaniu

     Miniaturowa wbudowana elektromagnetyczna pneumatyczna pompa membranowa SOLH PB1011A wykorzystuje wolne od uszczelnień wału, szczelne, odporne na korozję części zwilżane z PTFE/FKM, obsługuje dozowanie mikro-średniego przepływu 8 ~ 2000 mL/min, dostępna w wersjach ze zintegrowanym elektrycznym solenoidem i zewnętrznym pilotem powietrznym, kompaktowa precyzyjna pompa transferowa do systemów dostarczania odczynników półprzewodnikowych, medycznych, drukarskich i środowiskowych.
