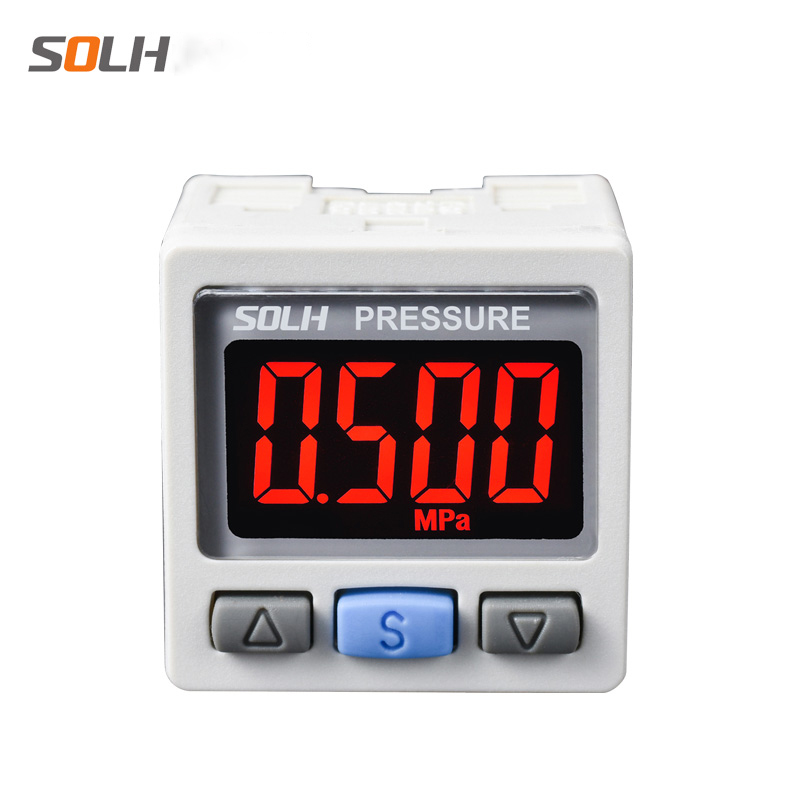

Seria ZSE30A(F) / ISE30A Precyzyjny, dwukolorowy cyfrowy przełącznik ciśnieniowy

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Precyzyjne cyfrowe przełączniki ciśnienia serii SOLH ZSE30A(F) / ISE30A służą do monitorowania ciśnienia w czasie rzeczywistym, alarmowania progowego i sterowania sygnałem w pętli zamkniętej wszystkich obwodów pneumatycznych. Kompatybilny z próżnią, mieszanym ciśnieniem mieszanym i standardowymi warunkami pracy z nadciśnieniem. Podstawowe zalety obejmują ultrawysoką precyzję ± 0,2% FS, dwukolorowy czerwono-zielony wyświetlacz LCD oraz funkcję wsadowego kopiowania parametrów jednym kliknięciem, działającą jako „wizualne oko monitorujące” zautomatyzowanych systemów pneumatycznych.

Klasyfikacja serii według zakresu pomiaru ciśnienia

Podstawowe specyfikacje techniczne (klasa wysokiej precyzji)

  1. Wyświetlacz: 4-cyfrowy ekran LCD, automatyczny przełącznik dwukolorowy (zielony/czerwony); OUT1 odpowiada kolorowi zielonemu, OUT2 odpowiada kolorowi czerwonemu

  2. Dokładność pomiaru: ± 0,2% FS przy 25 ℃, rozdzielczość do 1/1000 pełnej skali

  3. Opcje wyjścia sygnału

     --Sygnał przełączający: 2-kanałowe wyjście tranzystorowe typu otwarty kolektor NPN/PNP (OUT1 i OUT2)

     -- Sygnał analogowy (opcjonalnie): wyjście napięciowe 1 ~ 5 V lub wyjście prądowe 4 ~ 20 mA

  4. Zasilanie: 12~24 VDC ±10% szeroki zakres napięcia

  5. Wytrzymałość na nadciśnienie

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Model nadciśnieniowy ISE30A: 1,5 MPa

  8. Klasa ochrony: pyłoszczelność IP40

  9. Robocza temperatura otoczenia: 0 ~ 50 ℃

  10. Ekskluzywna funkcja: Kopiowanie parametrów jednym kliknięciem, kopiowanie ustawień z 1 jednostki głównej do maksymalnie 10 jednostek podrzędnych, skutecznie zapobiega błędom ustawień parametrów podczas debugowania sprzętu wsadowego

Kompletna zasada nazewnictwa modeli

  Przykład modelu: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Identyfikator typu ciśnienia szeregowego

     -- 01: Specyfikacja gwintu portu = gwint wewnętrzny M5 (R1/8)

     -- N / P: Przełącznik typu tranzystora wyjściowego

        N = otwarty kolektor NPN; P = otwarty kolektor PNP

     -- M / C / D: Definicja kombinacji wyjść

        M = tylko 2 niezależne kanały wyjściowe przełącznika

        C = 1 kanał przełączający + analogowe wyjście napięciowe 1~5V

        D = 1 kanał przełączający + analogowe wyjście prądowe 4~20mA

Logika dwukolorowego wyświetlacza LCD

     -- Zielone podświetlenie: Rzeczywiste ciśnienie w normalnym zakresie roboczym ustawionym przez użytkownika

     -- Czerwone podświetlenie: ciśnienie przekracza górny/dolny próg alarmowy (ostrzeżenie o nadciśnieniu/podciśnieniu)

     -- 4 regulowane tryby wyświetlania: obsługa standardowej logiki (normalny zielony, nienormalny czerwony) lub logiki odwróconego przełączania kolorów, zgodnie z wymaganiami

Typowe scenariusze zastosowań przemysłowych

  1. Cylinder pneumatyczny i obwód mocowania przedmiotu obrabianego

     Ustaw próg ciśnienia zaciskania 0,5 ~ 0,7 MPa; wyzwala czerwony sygnał alarmowy, gdy ciśnienie spadnie poniżej dolnego limitu, aby zapobiec poluzowaniu się przedmiotu obrabianego podczas obróbki.

  2. Stacja obsługi próżniowo-ssącej (model dedykowany do próżni ZSE30A)

     Ustaw niezawodny próg adsorpcji ≤ -80kPa; natychmiast wyprowadź sygnał alarmowy, jeśli stopień podciśnienia ulegnie pogorszeniu, aby uniknąć odpadnięcia przedmiotu obrabianego podczas przenoszenia.

Porównanie wydajności ze zwykłymi mechanicznymi przełącznikami ciśnienia

Przewodnik po wyborze krok po kroku

     -- Tylko próżnia lub próżnia mieszana + mikro nadciśnienie → Wybierz uniwersalny model ciśnieniowy ZSE30AF

     -- Standardowy ogólny obwód pneumatyczny (dopływ powietrza 0,4 ~ 0,7 MPa) → Najpopularniejszy model ISE30A-01-N-M

     -- Wymagaj ciągłego gromadzenia danych o ciśnieniu w czasie rzeczywistym przez sterownik PLC → Wybierz wariant wyjścia analogowego C (napięcie 1~5V) lub D (prąd 4~20mA)

Podsumowanie w jednym zdaniu

     Przełączniki cyfrowe SOLH ZSE30A próżni, związku ZSE30AF i nadciśnienia ISE30A są wyposażone w dwukolorowy wyświetlacz LCD o wysokiej precyzji ± 0,2% FS, 2-kanałowy przełącznik NPN/PNP + opcjonalne wyjście analogowe 1 ~ 5 V/4 ~ 20 mA z kopiowaniem parametrów wsadowych jednym kliknięciem, szeroko stosowane do monitorowania ciśnienia zaciskania i ssania podciśnienia oraz alarmowania w zautomatyzowanych urządzeniach pneumatycznych.
