Miniregulator ciśnienia serii SR

Kompaktowy reduktor ciśnienia serii SOLIH SR, oszczędzający miejsce, samodzielny pneumatyczny zawór redukcyjny. Samoblokująca regulacja typu przelewowego, wbudowany port manometru, montaż liniowy lub na wsporniku panelowym. Wersja standardowa 0,05-0,9 MPa, wersja niskociśnieniowa SR200L 0,03-0,4 MPa, przyłącza Rc1/8"、Rc1/4". Idealny do mikrocylindrów, chwytaków pneumatycznych, przyrządów kontrolnych i maszyn dozujących w kompaktowych pętlach pneumatycznych.

Wyślij zapytanie

Opis produktu

Mini regulator ciśnienia serii SR | Kompaktowy, pneumatyczny zawór redukcyjny SOLIH typu In-Line

Marka: SOLH firmy Richge Technology | Zajmujący mało miejsca, samodzielny regulator pneumatyczny do obwodów kompaktowych

1. Przegląd produktu

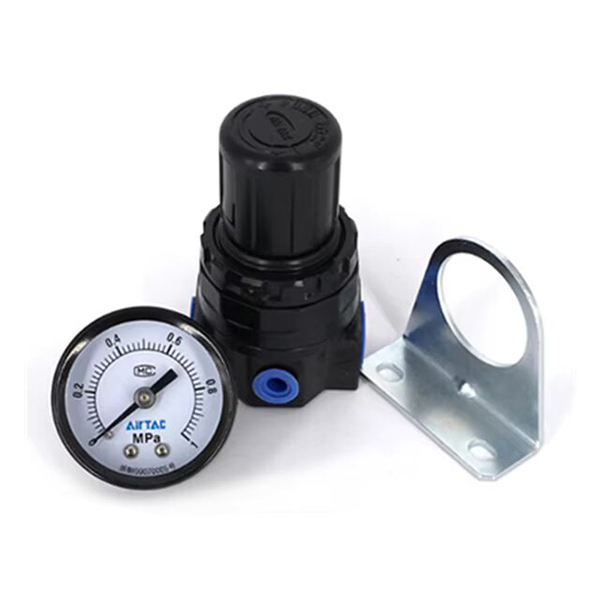

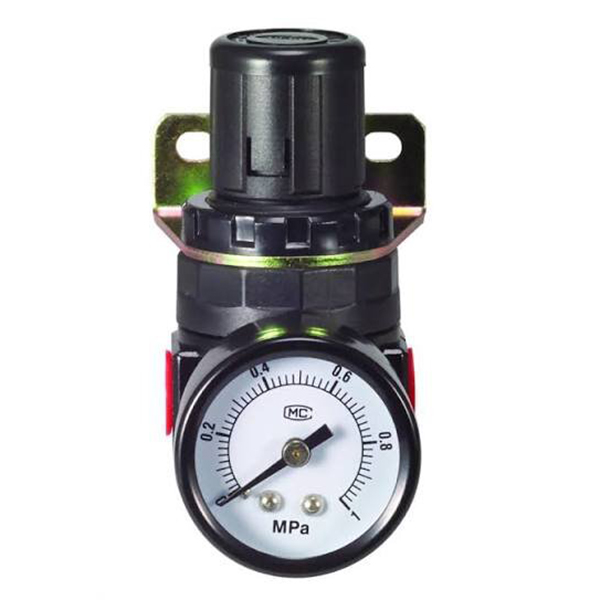

Seria SOLIH SR to kompaktowy, samodzielny, pneumatyczny regulator ciśnienia in-line. Dzięki wyjątkowo kompaktowym wymiarom można go instalować bezpośrednio na rurociągach powietrznych lub na panelach urządzeń. Zapewnia stabilne ciśnienie dla miniaturowych cylindrów, chwytaków pneumatycznych i kolektorów mikrozaworów i jest powszechnie stosowany w miniaturowych pętlach pneumatycznych o ograniczonej przestrzeni.

2. Ogólne Dane Techniczne

Parametr Pozycja	Specyfikacja
Odpowiedni płyn	Sprężone powietrze
Maks. Ciśnienie robocze	1,0 MPa
Dowód ciśnienia	1,5 MPa
Zakres temperatury otoczenia	-20 ℃ ~ 70 ℃
Zakres regulacji ciśnienia	Typ standardowy: 0,05 ~ 0,9 MPa Typ niskociśnieniowy (-L): 0,03 ~ 0,4 MPa
Struktura wewnętrzna	Typ przelewowy, regulacja pokrętłem, wbudowane przyłącze manometru
Metoda instalacji	Montaż na rurociągu w linii / montaż na wsporniku panelu

3. Zakres modeli i rozmiarów portów

Model	Rozmiar portu	Typ
SR200-06	1/8"	Standardowe ciśnienie
SR200L-06	1/8"	Niskie ciśnienie
SR200-08	1/4"	Standardowe ciśnienie
SR200L-08	1/4"	Niskie ciśnienie

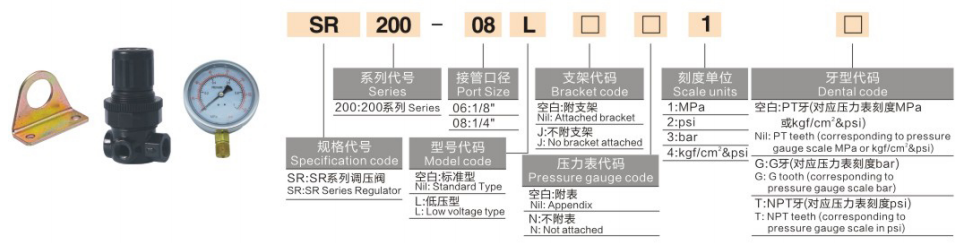

Wyjaśnienie kodu modelu i przykłady

• SR200-08: Reduktor ciśnienia SR, seria 200, przyłącze Rc1/4", wersja standardowa

• SR200L-06: Reduktor ciśnienia SR, seria 200, przyłącze Rc1/8", wersja niskociśnieniowa

4. Cechy strukturalne i zalety

• Ultrakompaktowe wymiary: Znacznie mniejsza powierzchnia w porównaniu z serią AR, pozwala zaoszczędzić cenną przestrzeń instalacyjną.

• Samoblokujące pokrętło regulacyjne: Niezawodne ustawienie ciśnienia bez dryftu spowodowanego wibracjami lub nieprawidłową obsługą.

• Obsługiwany montaż panelowy: Schludne okablowanie i układ kompaktowej szafy na sprzęt.

• Zarezerwowany port manometru: Bezpośrednie dopasowanie do manometrów o małych rozmiarach, bez dodatkowych adapterów.

• Dostosowane do miniaturowej pneumatyki: Idealny do sprzętu inspekcyjnego i małych osprzętu pneumatycznego.

5. Typowe scenariusze zastosowań

• Stabilizacja ciśnienia dla mikrocylindrów, małych chwytaków pneumatycznych i precyzyjnych obwodów powietrza

• Przyrządy kontrolne, maszyny dozujące i kompaktowe zautomatyzowane urządzenia

• Pętle powietrzne z ograniczoną przestrzenią instalacyjną i wymaganiami dotyczącymi schludnego rozmieszczenia

• Lekkie pętle pneumatyczne wymagające dużej stabilności ciśnienia

6. Informacje dotyczące wyboru serii SR i serii AR

Seria modeli	Charakterystyka podstawowa	Główna aplikacja
Seria AR	Wysokie natężenie przepływu, modułowa kompatybilność z FRL	Główne źródło powietrza warsztatu, główne zespoły FRL składające się z dwóch/trzech jednostek
Seria SR	Mały rozmiar, niski-średni przepływ, montaż liniowy/panelowy	Lokalna regulacja ciśnienia w miniaturowych i kompaktowych obwodach pneumatycznych
