Pneumatyczne trójniki i krzyżaki serii SOLH KQ2T, jednoprzyciskowe, bezpośrednie zamienniki SMC KQ2T. Trójnikowe i czterokierunkowe złącza krzyżowe obejmują gwinty o jednakowej średnicy, redukcyjne i calowe/metryczne. Kompatybilny z rurami PU i PA, działa w obwodach próżniowych i sprężonego powietrza w automatyce rurociągów pneumatycznych.

Złączki trójnikowe i krzyżowe SOLH serii KQ2T typu T | Równoważne złącza pneumatyczne SMC KQ2T

Marka: SOLH firmy Richge Technology | Złączki pneumatyczne trójnikowe i krzyżowe KQ2T z jednym dotknięciem









1. Przegląd produktu

     Seria KQ2T należy do rodziny pneumatycznych złączy jednodotykowych SOLH KQ2, charakteryzujących się beznarzędziową konstrukcją typu plug-and-play do 3- i 4-kierunkowego rozgałęziania rurociągów powietrznych. Ta linia produktów obejmuje trójniki i łączniki czterokierunkowe typu T, w tym wersje o jednakowej średnicy, redukcyjne i z gwintem zewnętrznym (imperialne/metryczne), aby sprostać różnorodnym wymaganiom dotyczącym zmiany kierunku obwodów pneumatycznych i połączeń rurociągów.

  Klasyfikacja podmodeli:

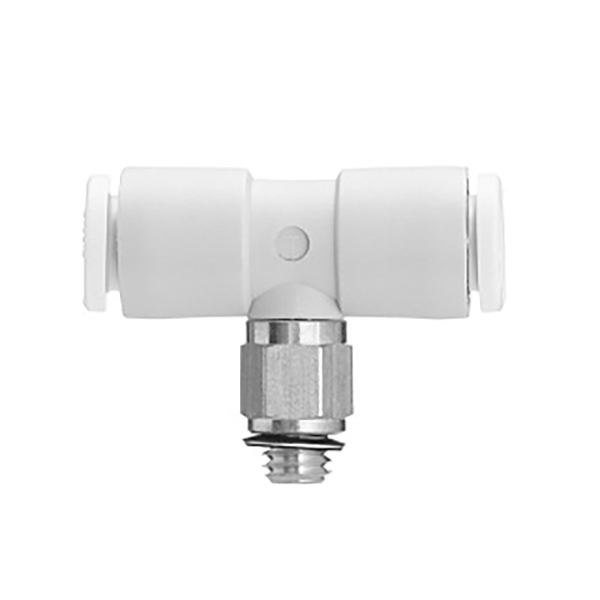

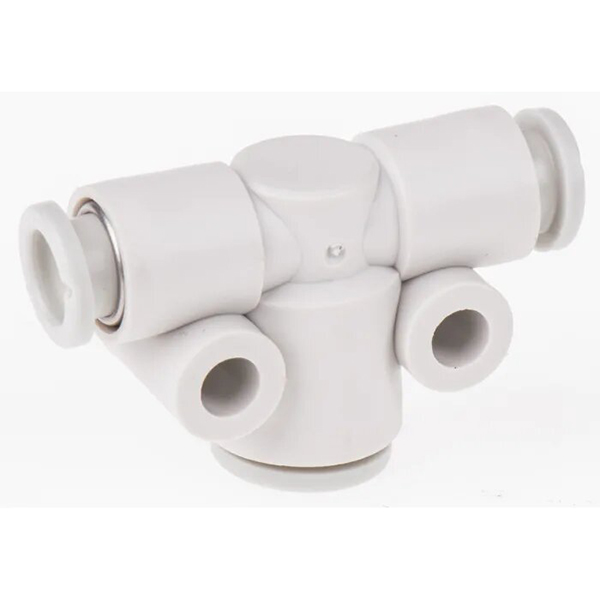

     KQ2T: Trójnik 3-portowy typu T (jedna średnica / redukcyjny / z gwintem zewnętrznym)

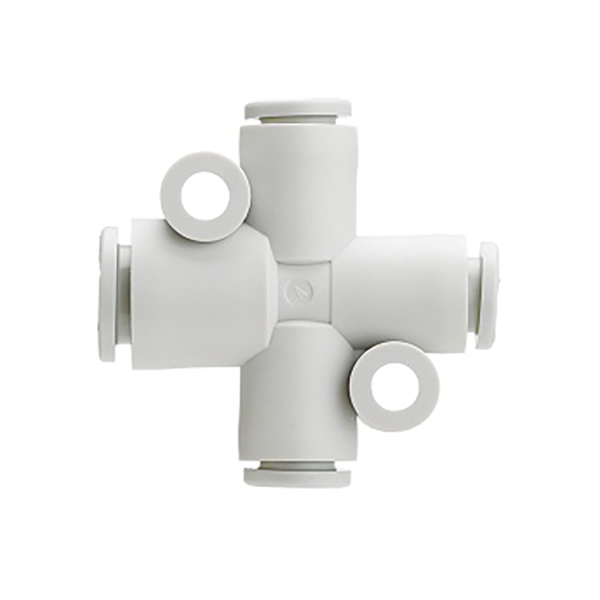

     KQ2TW: Złącze krzyżowe 4-kierunkowe (jednaka średnica dla wszystkich portów)
     KQ2TX: Złącze krzyżowe 4-kierunkowe (pierwsza specyfikacja redukcyjna)
     KQ2TY: Złącze krzyżowe 4-kierunkowe (2. specyfikacja redukcyjna)

  Materiał podstawowy i wydajność: Korpus z tworzywa PBT o wysokiej wytrzymałości, pazury ustalające ze stali nierdzewnej, pierścienie uszczelniające z kauczuku nitrylowego NBR. W pełni kompatybilne z nylonowymi rurami pneumatycznymi PU i PA, odpowiednie zarówno do obwodów pneumatycznych podciśnienia podciśnienia, jak i nadciśnienia sprężonego powietrza, szeroko stosowane w sprzęcie zautomatyzowanym i zrobotyzowanych systemach dystrybucji powietrza.


2. Klasyfikacja trójników typu KQ2T i definicja modelu

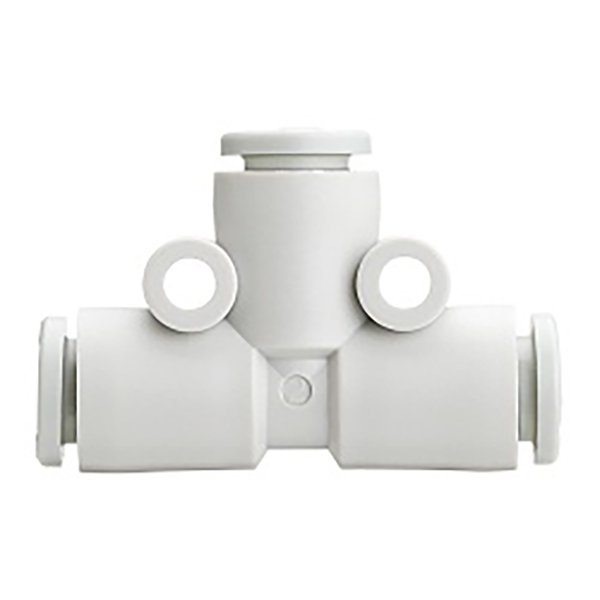

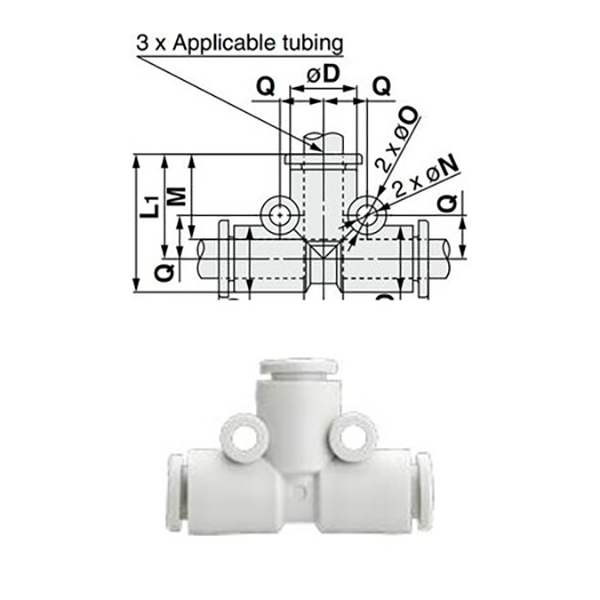

2.1 Trójnik o równej średnicy (KQ2T□□-00, bezgwintowy trójdrożny tego samego rozmiaru)

Trzy porty mają identyczną średnicę rury, bez gwintu, przeznaczone do równego przekierowania powietrza z rurociągów pneumatycznych o tej samej specyfikacji.

Model

Średnica zewnętrzna rury ΦD (mm)

KQ2T02-00

2

KQ2T23-00

3.2

KQ2T04-00

4

KQ2T06-00

6

KQ2T08-00

8

KQ2T10-00

10

KQ2T12-00

12

KQ2T16-00

16

2.2 Trójnik redukcyjny (KQ2T①-②, konwersja rurociągu o dwóch rozmiarach)

Oba porty boczne przyjmują średnicę ①, środkowy górny port przyjmuje średnicę ②, służącą do konwersji rurociągu i dystrybucji przepływu rur pneumatycznych innego kalibru.

Model

Port boczny ΦD ① (mm)

Port środkowy ΦD ② (mm)

KQ2T23-04

3.2

4

KQ2T04-06

4

6

KQ2T06-08

6

8

KQ2T08-10

8

10

KQ2T10-12

10

12

KQ2T12-16

12

16

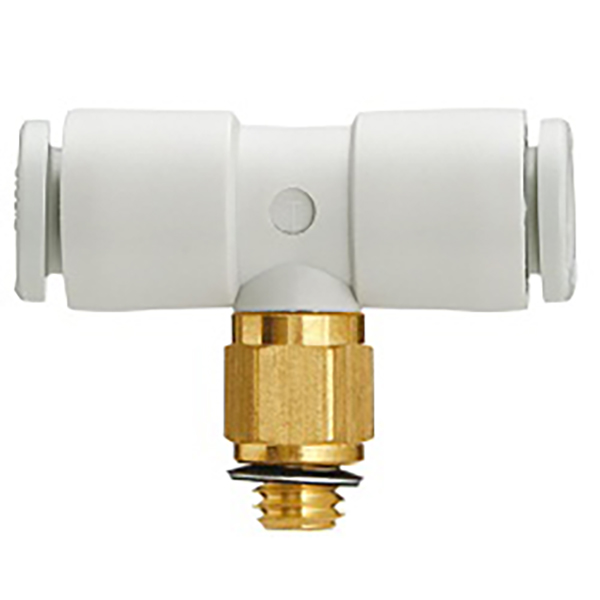

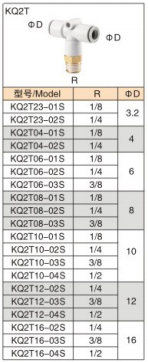

Trójnik męski z gwintem stożkowym 2.3 Imperial R

Obydwa boczne porty do wkładania rurek, środkowy port z imperialnym gwintem zewnętrznym R do połączenia gwintowego z zaworami pneumatycznymi, cylindrami i innymi komponentami.

Model

Specyfikacja gwintu R

Średnica zewnętrzna rury ΦD (mm)

KQ2T23-01S

R1/8

3.2

KQ2T23-02S

R1/4

3.2

KQ2T04-01S

R1/8

4

KQ2T04-02S

R1/4

4

KQ2T06-01S

R1/8

6

KQ2T06-02S

R1/4

6

KQ2T06-03S

R3/8

6

KQ2T08-01S

R1/8

8

KQ2T08-02S

R1/4

8

KQ2T08-03S

R3/8

8

KQ2T10-01S

R1/8

10

KQ2T10-02S

R1/4

10

KQ2T10-03S

R3/8

10

KQ2T10-04S

R1/2

10

KQ2T12-02S

R1/4

12

KQ2T12-03S

R3/8

12

KQ2T12-04S

R1/2

12

KQ2T16-02S

R1/4

16

KQ2T16-03S

R3/8

16

KQ2T16-04S

R1/2

16

Koszulka męska z drobnym gwintem 2,4

Obydwa boczne porty do wkładania rurek, środkowy port z metrycznym drobnym gwintem zewnętrznym, odpowiedni do miniaturowych elementów pneumatycznych i rurociągów precyzyjnego sprzętu automatyki.

Model

Specyfikacja gwintu metrycznego

Średnica zewnętrzna rury ΦD (mm)

KQ2T02-M3G

M3×0,5

2

KQ2T02-M5

M5×0,8

2

KQ2T23-M3G

M3×0,5

3.2

KQ2T23-M5

M5×0,8

3.2

KQ2T04-M3G

M3×0,5

4

KQ2T04-M5

M5×0,8

4

KQ2T04-M6

M6×1,0

4

KQ2T06-M5

M5×0,8

6

KQ2T06-M6

M6×1,0

6

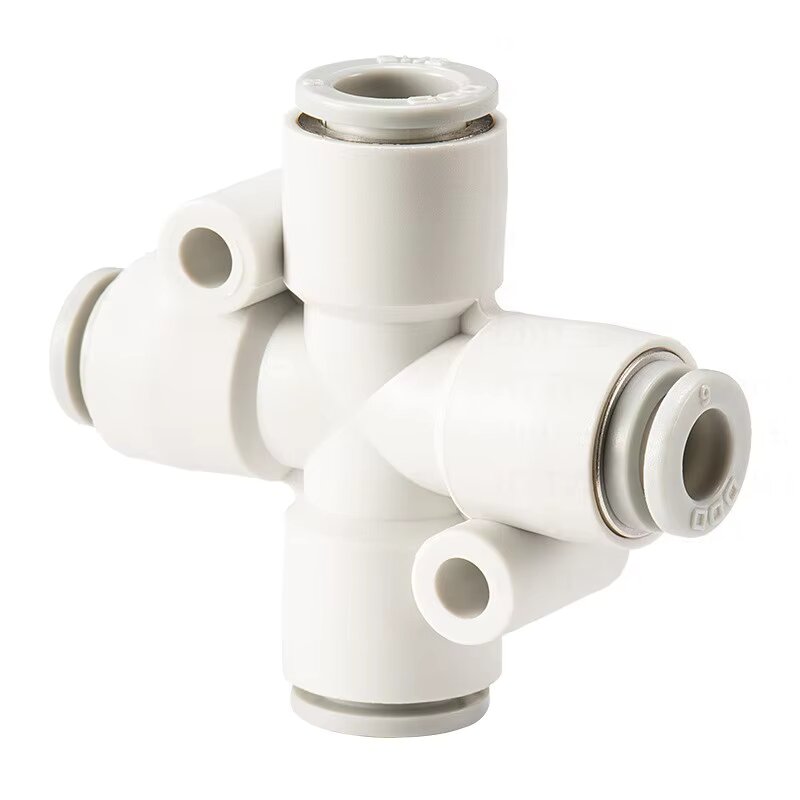

3. Podseria krzyżowa 4-drożna (KQ2TW / KQ2TX / KQ2TY)

3.1 KQ2TW Złącze krzyżowe o równej średnicy (4 porty tego samego rozmiaru)

Model

Średnica zewnętrzna rury ΦD (mm)

KQ2TW04-00

4

KQ2TW06-00

6

KQ2TW08-00

8

KQ2TW10-00

10

KQ2TW12-00

12

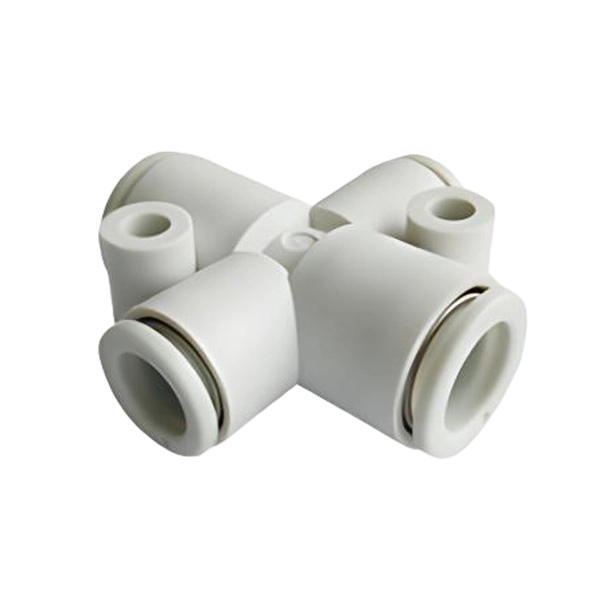

3.2 Redukcja krzyżowa KQ2TX (typ 1)

Model

Przyłącze ΦD ① (mm)

Przyłącze ΦD ② (mm)

KQ2TX06-08

6

8

KQ2TX08-10

8

10

KQ2TX10-12

10

12

3.3 Redukcja krzyżowa KQ2TY (typ 2)

Model

Przyłącze ΦD ① (mm)

Przyłącze ΦD ② (mm)

KQ2TY06-08

6

8

KQ2TY08-10

8

10

KQ2TY10-12

10

12


4. Dane techniczne

Przedmiot

Parametr

Kompatybilne rurki

Rura PU, nylonowa rura pneumatyczna PA

Zakres ciśnienia roboczego

-100kPa (próżnia) ~ 1,0 MPa (nadciśnienie)

Temperatura pracy

0 ℃ ~ 60 ℃

Metoda połączenia

Wciśnięcie jednym dotknięciem; Naciśnij pierścień zwalniający, aby odłączyć rurkę

Materiał rdzenia

Korpus z PBT, pazur ze stali nierdzewnej, uszczelka z gumy NBR


5. Scenariusze zastosowań

     • Rozgałęzianie źródła powietrza i zmiana kierunku rurociągu dla zautomatyzowanych urządzeń produkcyjnych

     • Dystrybucja obwodów pneumatycznych dla ramion robotycznych i systemów przyssawek próżniowych

     • Wielokierunkowa dystrybucja powietrza w pneumatycznych obwodach sterujących cylindra

     • Kompaktowe połączenie rurociągów i konwersja średnicy dla precyzyjnych układów pneumatycznych


6. Przewodnik wyboru modelu

     • Trójnik o równej średnicy: Wybierz KQ2Txx-00 do rurociągów trójdrożnych o całkowicie stałych średnicach rur

     • Trójnik redukcyjny: Wybierz KQ2T①-② dla rurociągów o tej samej średnicy bocznej i różnej średnicy środkowej

     • Gwintowana koszulka: Wybierz serię KQ2Txx-01S (imperialna) / M (metryczna) do połączeń gwintowych z zaworami i cylindrami

     • Dystrybucja krzyżowa 4-kierunkowa: Wybierz serię KQ2TW/TX/TY dla scenariuszy wymagających czterokierunkowego rozgałęzienia rurociągu

Wyślij zapytanie
