Trójnik wtykowy męski serii KQ2Y

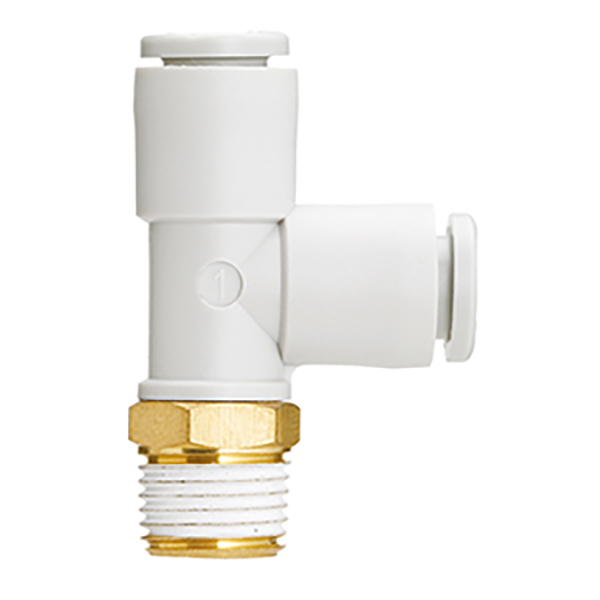

Trójnik męski SOLH KQ2Y, zwany także trójnikiem serwisowym, to pneumatyczne złącze trójnikowe z 1 gwintem męskim i 2 wciskanymi wylotami, należące do rodziny złączek jednodotykowych KQ2. Może bezpośrednio rozgałęziać przewody pneumatyczne od gwintowanych portów na cylindrach i zaworach elektromagnetycznych bez przecinania głównych rurek. Gwint obrotowy 360°, kompatybilny z systemami sprężonego powietrza i próżni, wymienny z SMC KQ2Y do rurociągów pneumatycznych automatyki przemysłowej.

Trójnik wtykowy męski serii SOLH KQ2Y | Złącze pneumatyczne trójnika serwisowego

Marka: SOLH firmy Richge Technology | Odpowiednik męskiej koszulki do biegania SMC KQ2Y (koszulka serwisowa), mocowanie jednym dotknięciem



1. Przegląd produktu

     KQ2Y to męska koszulka do biegania (powszechnie znana jako koszulka serwisowa) z serii dopasowania jednym dotknięciem SOLH KQ2. Jego podstawową konfiguracją jest1 wlot z gwintem zewnętrznym + 2 wyjścia wciskane o równej średnicy. Odgałęzia dwie rury powietrzne bezpośrednio od głównego przyłącza gwintowanego i jest jedną z najczęściej stosowanych złączy odgałęźnych w układach pneumatycznych.


2. Zasady nazewnictwa modeli

  Przykład podziału modelu:KQ2Y06-01AS
     KQ2: złącze wtykowe drugiej generacji serii KQ2 (biały korpus)
     Y: Trójnik roboczy, trójnik typu T z gwintem zewnętrznym (1 wlot gwintowany, 2 wyjścia wtykowe)
     06: Zewnętrzna średnica rurki do wyjść wtykowych: φ6mm
     01: Specyfikacja gwintu zewnętrznego (R18; metryczny M3/M5/M6)
     Odp.: Uszczelka do wielokrotnego montażu i demontażu; S: Wstępnie nałożony uszczelniacz do gwintów, jednorazowy; N: Niklowany, odporny na korozję

  Przykład:KQ2Y04-M5A → Wlot z gwintem zewnętrznym M5, podwójne wyjścia wtykowe φ4mm, uszczelka.


3. Struktura i podstawowe funkcje

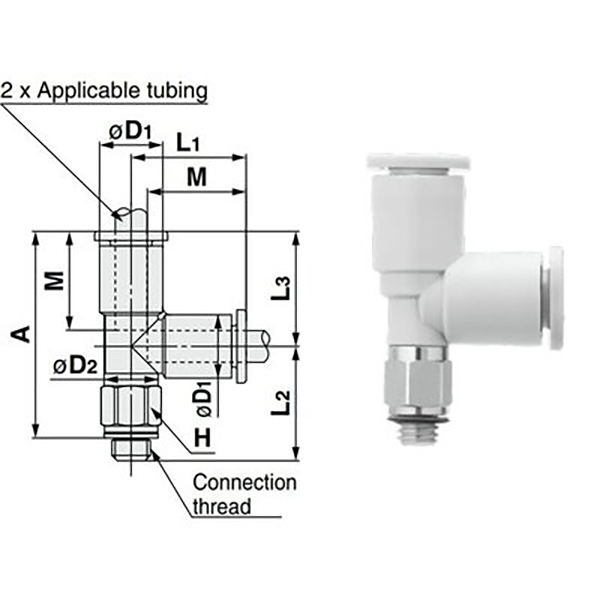

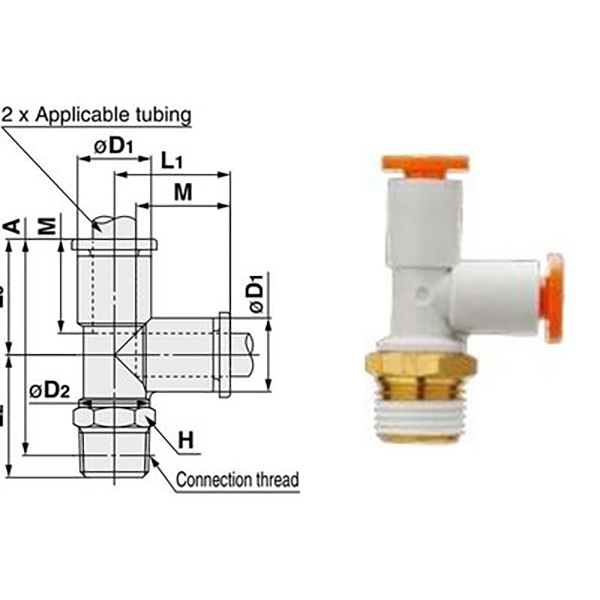

  3.1 Struktura typu T (1 wejście, 2 wyjścia)

     • Wlot: Gwint zewnętrzny (metryczny M / imperialny R), łączy się z zaworami, cylindrami pneumatycznymi i głównymi rurociągami

     • Punkty sprzedaży: 2 porty wciskane o równej średnicy do rurek PU/nylonowych, podłączenie bez użycia narzędzi

     • Podpory końcówek niciObrót o 360°. Orientację można dowolnie regulować po zamontowaniu, aby wyeliminować naprężenia skręcające na rurze.

  3.2 Kluczowe zalety

     • Konstrukcja przyjazna dla serwisu: Nie ma potrzeby przecinania głównej rurki. Odgałęzienie bezpośrednio z gwintowanego portu dla łatwego dodawania i konserwacji obwodu.

     • Kompaktowy i lekki: Korpus z tworzywa PBT + gwint z niklowanego mosiądzu, niewielkie wymiary i niska waga.

     • Kompatybilny z próżnią: Działa w zakresie próżni od -100 kPa do nadciśnienia 1,0 MPa, nadaje się do obwodów próżniowych.

     • Wysoka skuteczność uszczelniania: Pierścień uszczelniający NBR. Uszczelka typu A umożliwia wielokrotny demontaż; Wstępnie powlekany uszczelniacz typu S zapobiega wyciekom.

     • Łatwe uwalnianie tuby: Okrągły przycisk zwalniający. Naciśnij, aby wyjąć rurkę bez uszkadzania zewnętrznej ścianki rurki.


4. Lista modeli i specyfikacji

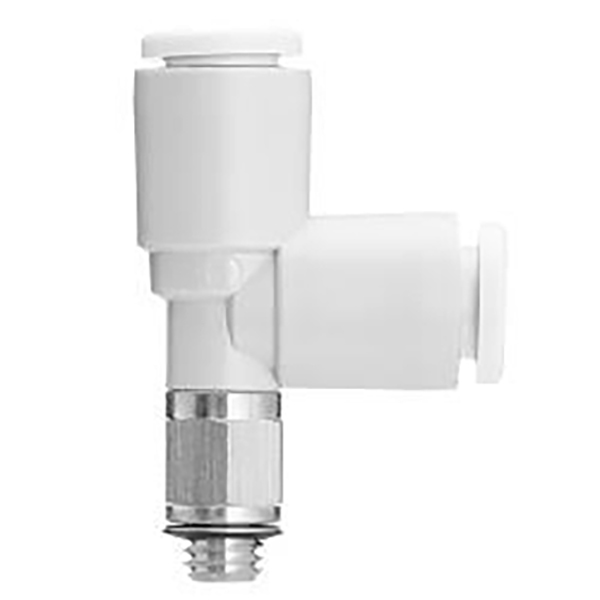

  4.1 Gwint metryczny (M3/M5/M6)

Model

średnica zewnętrzna rury (mm)

Specyfikacja gwintu

KQ2Y23-M3G

3.2

M3×0,5

KQ2Y23-M5

3.2

M5×0,8

KQ2Y04-M5

4

M5×0,8

KQ2Y04-M6

4

M6×1,0

KQ2Y06-M5

6

M5×0,8

KQ2Y06-M6

6

M6×1,0

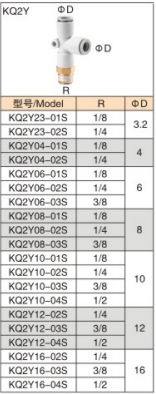

  4.2 Imperialny gwint rurowy (R1/8 ~ R1/2, norma branżowa)

Model

średnica zewnętrzna rury (mm)

Specyfikacja gwintu

KQ2Y04-01S

4

R1/8

KQ2Y06-01S

6

R1/8 (najpopularniejszy)

KQ2Y06-02S

6

R1/4

KQ2Y08-01S

8

R1/8

KQ2Y08-02S

8

R1/4

KQ2Y10-02S

10

R1/4

KQ2Y12-02S

12

R1/4

KQ2Y12-03S

12

R3/8


5. Ogólne specyfikacje techniczne (standard serii KQ2)

Przedmiot

Parametr

Odpowiedni płyn

Sprężone powietrze, próżnia, czysta woda (niezamarzająca)

Ciśnienie robocze

-100 kPa (próżnia) ~ 1,0 MPa

Ciśnienie rozrywające

3,0 MPa przy 23 ℃

Zakres temperatur

-5 ℃ ~ + 60 ℃ (woda: 0 ~ 40 ℃)

Kompatybilne rurki

PU, nylon, miękki nylon, rurka PTFE FEP/PFA

Przybory

Korpus: białe tworzywo konstrukcyjne PBT
Szczęka: stal nierdzewna SUS304 (zabezpieczona przed odrywaniem)
Uszczelnienie: kauczuk nitrylowy NBR
Gwint: Mosiądz niklowany, odporny na korozję


6. Porównanie wyboru: KQ2Y vs KQ2D vs KQ2T

Model

Struktura

Konfiguracja portu

Aplikacja podstawowa

KQ2Y

Koszulka serwisowa typu T

1 gwint zewnętrzny + 2 wciskane

Odłącz od głównego portu gwintowanego, dodaj nowe obwody

KQ2D

Trójnik typu Y

3 porty wtykowe

Podział 1 na 2 w przewodzie, niski opór przepływu

KQ2T

Trójnik równy typu T

3 porty wtykowe

Standardowy podział pod kątem prostym, priorytet kosztów


7. Wytyczne dotyczące wyboru i instalacji

  Przewodnik wyboru

     • Odgałęzienie elektrozaworu / przyłącze z gwintem zewnętrznym cylindra → KQ2Y (np. KQ2Y06-01AS)

     • Podział 1 na 2 w rurze środkowej, niski poziom hałasu → KQ2D

     • Standardowy podział kątowy, projekt wrażliwy na koszty → KQ2T

  Uwagi dotyczące instalacji

     • Przetnij rurę na płasko, bez zadziorów. Włóż rurkę do końca, aż usłyszysz kliknięcie, aby uniknąć wycieku powietrza.

     • Typ A (uszczelka) można wielokrotnie demontować; Typ S (wstępnie powlekany uszczelniacz) wymaga ponownego uszczelnienia po demontażu.

     • Do zastosowań próżniowych wybierz typ A z uszczelką NBR, aby utrzymać stabilny poziom próżni.


8. Typowe zastosowania

     • Odgałęzienie wylotu zaworu elektromagnetycznego: KQ2Y06-01AS zamontowane na porcie R1/8 5/2-drogowego zaworu elektromagnetycznego w celu zasilania dwóch cylindrów pneumatycznych.

     • Zsynchronizowane sterowanie cylindrem: KQ2Y08-02AS na głównym porcie gwintowanym R1/4 do podziału na dwie rurki φ8 w celu synchronicznego uruchamiania dwóch cylindrów.

     • Modernizacja obwodu podciśnieniowego: Odgałęzienie od głównego gwintu generatora podciśnienia do przyssawek próżniowych, łatwe w konserwacji i modyfikacji.
