Kolanko wtykowe z przedłużonym gwintem zewnętrznym serii KQ2W
  • Kolanko wtykowe z przedłużonym gwintem zewnętrznym serii KQ2WKolanko wtykowe z przedłużonym gwintem zewnętrznym serii KQ2W
  • Kolanko wtykowe z przedłużonym gwintem zewnętrznym serii KQ2WKolanko wtykowe z przedłużonym gwintem zewnętrznym serii KQ2W
  • Kolanko wtykowe z przedłużonym gwintem zewnętrznym serii KQ2WKolanko wtykowe z przedłużonym gwintem zewnętrznym serii KQ2W

Kolanko wtykowe z przedłużonym gwintem zewnętrznym serii KQ2W

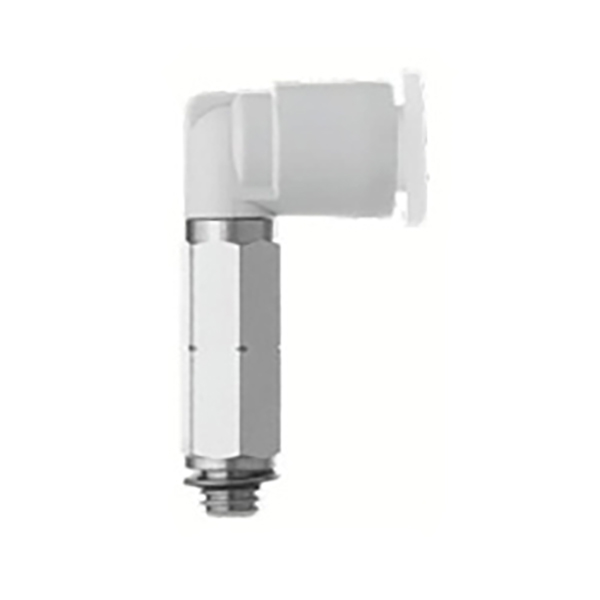

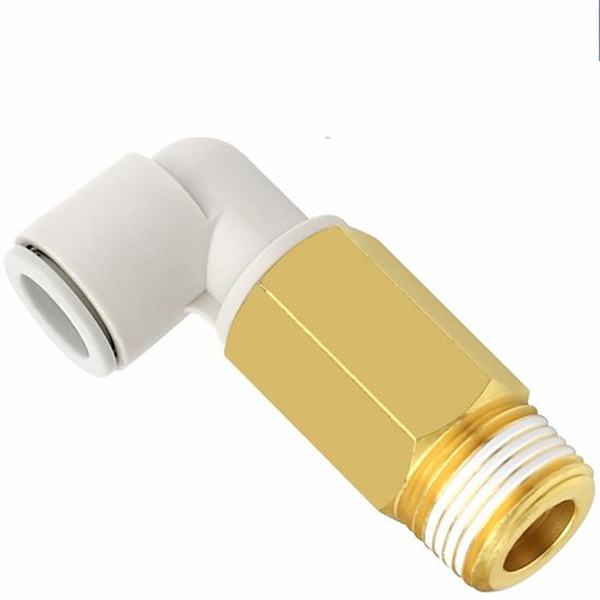

Kolanko wtykowe z przedłużonym gwintem zewnętrznym 90° serii SOLH KQ2W, złącze pneumatyczne odpowiadające SMC KQ2W. Rozszerzona konstrukcja trzpienia eliminuje zakłócenia mechaniczne w cylindrach i obwodach próżniowych. Korpus z PBT + gwint z niklowanego mosiądzu, podtrzymuje rurkę PU/PA. Technologia Richge ze stabilnymi zapasami i niezawodną produkcją na potrzeby projektów automatyzacji przewodów pneumatycznych.

Kolanko wciskane z gwintem zewnętrznym 90° serii SOLH KQ2W | Odpowiednik złącza pneumatycznego SMC KQ2W

Marka: SOLH firmy Richge Technology | KQ2W Rozszerzony łokieć typu L z jednym dotknięciem




1. Przegląd produktu

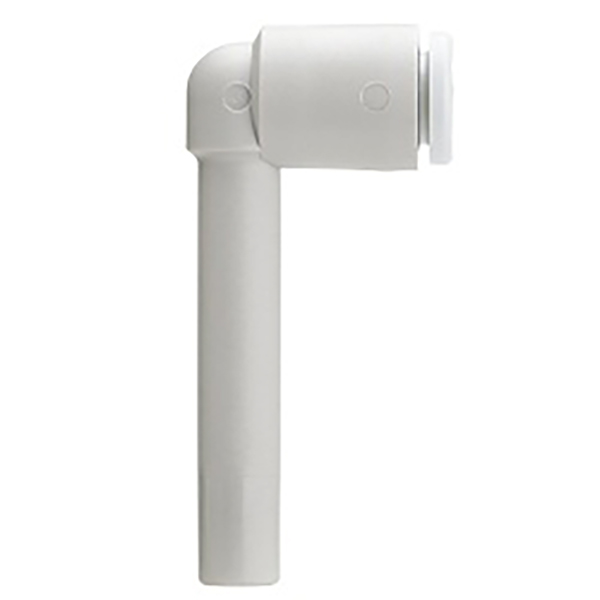

     Seria KQ2W to kolano wciskane z przedłużonym trzpieniem typu L należące do rodziny złączek pneumatycznych SOLH KQ2. Konstrukcja kątowa 90°. Jeden koniec z gwintem zewnętrznym (imperialny gwint stożkowy R / metryczny gwint drobnozwojny M), drugi koniec do wkładania rurki pneumatycznej PU/PA. Seria obejmuje również nieredukcyjną wersję wydłużoną KQ2Wxx-99, z obu końcami do podłączenia rurki w celu wydłużenia rurociągu i ominięcia przeszkód.

     Podstawowa zaleta: Konstrukcja z wydłużonym trzpieniem eliminuje ograniczenia przestrzeni instalacyjnej i zakłócenia mechaniczne. Konstrukcja uruchamiana jednym dotknięciem, wkładanie i wyjmowanie rurki bez użycia narzędzi. Korpus z tworzywa sztucznego + mosiężna część gwintowana, odporna na starzenie, kompatybilna z obwodami pneumatycznymi i próżniowymi. Zamiennik bezpośredniego importu serii SMC KQ2W do projektów zagranicznych.


2. Wyjaśnienie kodu modelu

  Format: KQ2W □□ - □□S

     KQ2W: Kod serii dla wydłużonego kolanka typu L

     □□: Średnica zewnętrzna rury ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     Przyrostek:01S02S/03S/04S: Imperialny gwint zewnętrzny R (1/8",1/4",3/8",1/2")

     M3GM5: Metryczny gwint zewnętrzny M3×0,5 / M5×0,8
     -99: Wersja wydłużona, nieredukcyjna, złącze rurowe o tej samej średnicy na obu końcach, bez gwintu


3. Kluczowe dane techniczne i materiał

Przedmiot

Parametr

Materiał korpusu

Tworzywo konstrukcyjne PBT, wysoka odporność na uderzenia

Sekcja wątku

Mosiądz niklowany w celu zapobiegania rdzy

Materiał uszczelnienia

Kauczuk nitrylowy NBR

Kompatybilne rurki

Rura PU, nylonowa rura pneumatyczna PA

Ciśnienie robocze

0 ~ 1,0 MPa, stosowane w próżni

Temperatura pracy

-20 ℃ ~ + 60 ℃

Metoda połączenia

Wciskane; naciśnij pierścień zwalniający, aby włożyć lub odłączyć rurkę


4. Pełna lista modeli

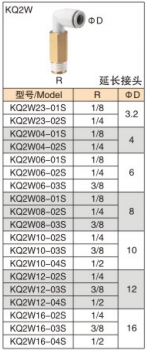

4.1 Wersja z gwintem imperialnym R (gwint męski z mosiądzu)

Model

Gwint męski R

Rura ΦD

KQ2W23-01S

R1/8

3.2

KQ2W23-02S

R1/4

3.2

KQ2W04-01S

R1/8

4

KQ2W04-02S

R1/4

4

KQ2W06-01S

R1/8

6

KQ2W06-02S

R1/4

6

KQ2W06-03S

R3/8

6

KQ2W08-01S

R1/8

8

KQ2W08-02S

R1/4

8

KQ2W08-03S

R3/8

8

KQ2W10-02S

R1/4

10

KQ2W10-03S

R3/8

10

KQ2W10-04S

R1/2

10

KQ2W12-02S

R1/4

12

KQ2W12-03S

R3/8

12

KQ2W12-04S

R1/2

12

KQ2W16-02S

R1/4

16

KQ2W16-03S

R3/8

16

KQ2W16-04S

R1/2

16

Wersja z gwintem metrycznym M 4.2

Model

Męski wątek

Rura ΦD

KQ2W02-M3G

M3×0,5

2

KQ2W02-M5

M5×0,8

2

KQ2W23-M3G

M3×0,5

3.2

KQ2W23-M5

M5×0,8

3.2

KQ2W04-M3G

M3×0,5

4

KQ2W04-M5

M5×0,8

4

KQ2W06-M5

M5×0,8

6

4.3 Wersja rozszerzona, nieredukcyjna (rura do rurki, bez gwintu)

Model

Port 1 ΦD

Port 2 ΦD

KQ2W23-99

3.2

3.2

KQ2W04-99

4

4

KQ2W06-99

6

6

KQ2W08-99

8

8

KQ2W10-99

10

10

KQ2W12-99

12

12


5. Scenariusze zastosowań

     • Unikaj mechanicznych zakłóceń cylindrów, generatorów podciśnienia i zaworów elektromagnetycznych; przedłużyć i zmienić kierunek rurociągu

     • Prowadzenie rurek wydłużone o 90° do obwodów zrobotyzowanych przyssawek próżniowych w kompaktowych liniach automatyki

     • Bezpośredni zamiennik oryginalnego SMC KQ2W, substytut importu w celu obniżenia kosztów


6. Uwagi dotyczące instalacji

      • Przetnij rurkę pionowo i na płasko, włóż całkowicie do dołu, aby zapewnić szczelność.

     • Taśmę PTFE można owijać na nitkach; nie dokręcaj zbyt mocno gwintów, aby zapobiec pękaniu korpusu złączki.

     • Wyjmowanie rurki: naciśnij biały pierścień zwalniający i jednocześnie pociągnij rurkę na zewnątrz.

Wyślij zapytanie
