Pneumatyczne złącza wtykowe serii KQ2V

Pneumatyczne złączki odgałęźne Push-in L serii SOLH KQ2V | Odpowiednik SMC KQ2V

Marka: SOLH firmy Richge Technology | Rodzina jednodotykowych złączy pneumatycznych L KQ2V

1. Przegląd produktu

     Seria SOLH KQ2V to wtykowe złącza pneumatyczne typu L z gwintem zewnętrznym i wieloma wariantami odgałęzień. Przeznaczone do dystrybucji źródła powietrza i zmiany kierunku rurociągów w obwodach pneumatycznych. W pełni wymienne z serią SMC KQ2V. Wykonany z białego korpusu z tworzywa sztucznego i niklowanego mosiężnego gwintu. Szybki montaż bez kleju. Kompatybilny z przewodami pneumatycznymi PU i PA. Szeroko stosowane w maszynach automatycznych, systemach podnoszenia i umieszczania próżniowego oraz systemach rurociągów butli.

  Pięć podmodeli dla różnych wymagań dotyczących układu:

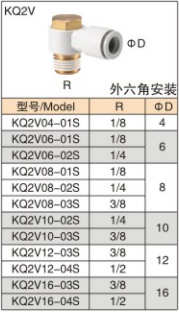

     KQ2V: Standardowe pojedyncze gniazdo typu L, mocowanie zewnętrzne sześciokątne, 1 wejście, 1 wyjście

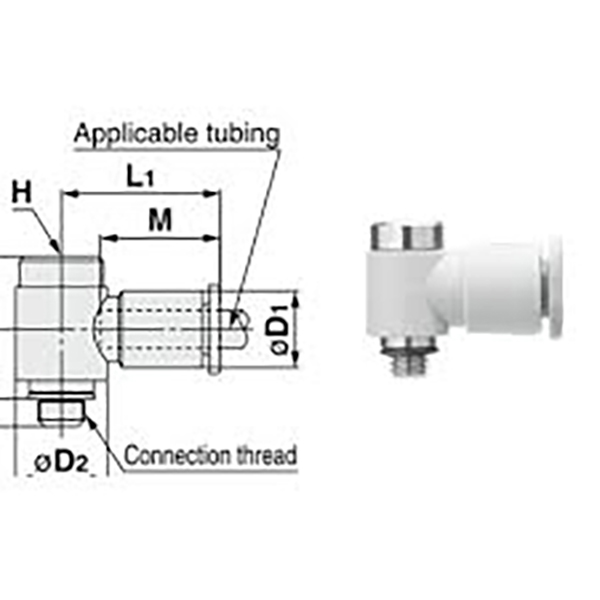

     KQ2VS: Standardowe pojedyncze gniazdo typu L, montaż na wewnętrznym gnieździe sześciokątnym, 1 wejście, 1 wyjście

     KQ2VF: Złącze kaskadowe L, gwint męski R + gwint wewnętrzny Rc, dostępne połączenie szeregowe, 1 wejście 1 wyjście

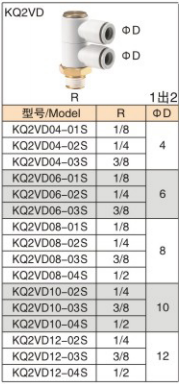

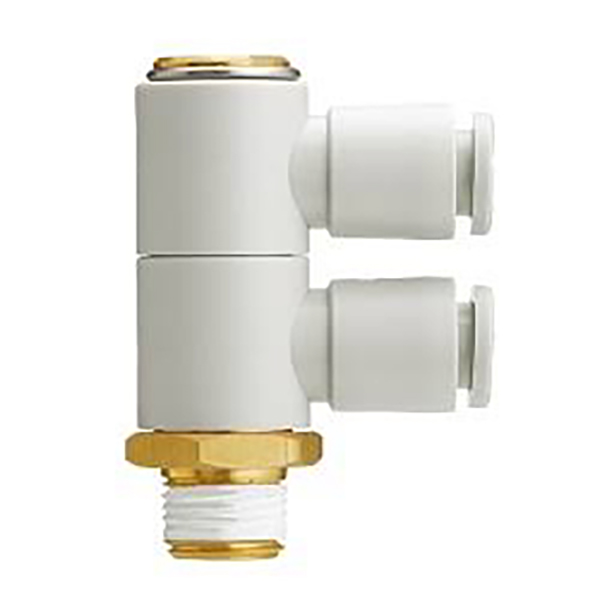

    KQ2VD: Pionowe złącze odgałęźne 1 do 2, jeden wlot z gwintem zewnętrznym, dwa wyjścia węża o równej średnicy

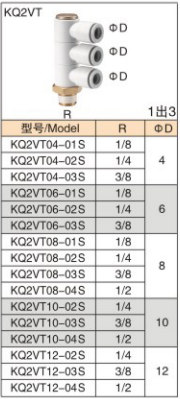

     KQ2VT: Pionowe złącze odgałęzione 1 do 3, jeden wlot z gwintem zewnętrznym, trzy wyjścia węża o równej średnicy

2. Wyjaśnienie kodu modelu

  Przykład: KQ2VD04-01S

      KQ2V = kod podstawowy serii

      D  T / S / F = przyrostek struktury

     D: odgałęzienie pionowe 1 do 2

     T: odgałęzienie pionowe od 1 do 3

     S: Wewnętrzne kolano sześciokątne L

      F: Kolano kaskadowe w kształcie litery L

     Bez przyrostka: zewnętrzne kolano standardowe sześciokątne L

     04 = Średnica zewnętrzna rury ΦD: 4 mm

     01S = gwint zewnętrzny R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Tabela podsumowująca specyfikację

4. Warunki materiałowe i operacyjne

5. Funkcje podmodelu

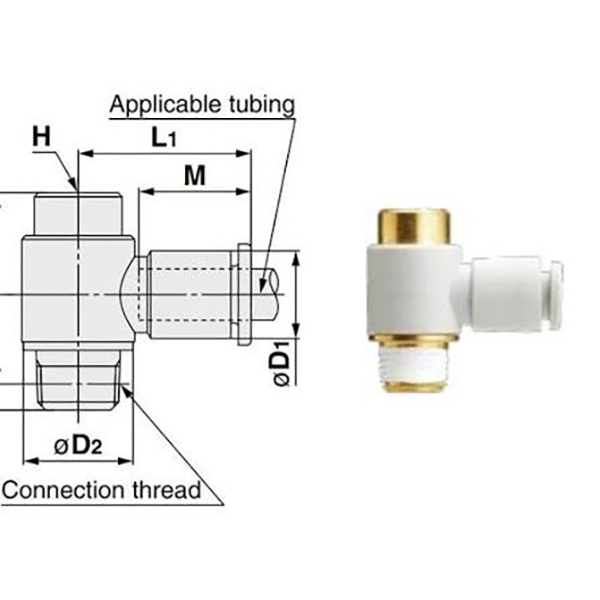

     • KQ2V (zewnętrzne kolano sześciokątne L): Standardowe kolanko L z zewnętrznym gwintem sześciokątnym do dokręcania kluczem. Najpopularniejszy typ podstawowy, obsługuje duże rurki o średnicy maks. Φ16.

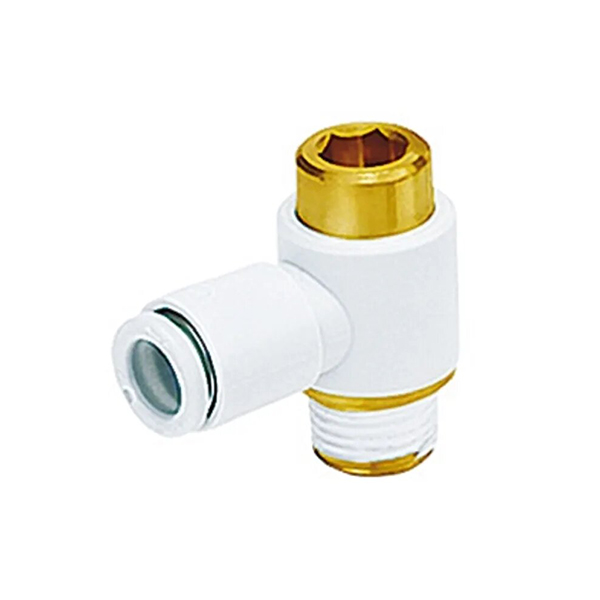

     • KQ2VS (kolanko wewnętrzne sześciokątne L): Pogłębienie sześciokątne wewnętrzne w porcie gwintowanym. Zaprojektowane z myślą o ograniczonej, wąskiej przestrzeni instalacyjnej. Wariant z małym gwintem M5 pasuje do cylindrów miniaturowych.

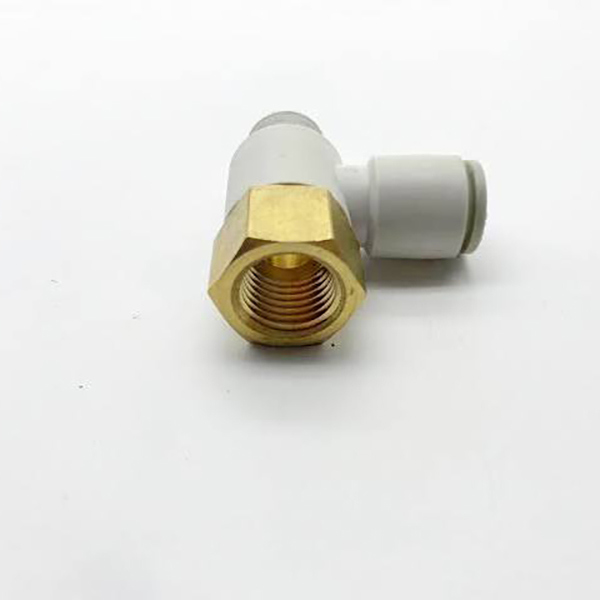

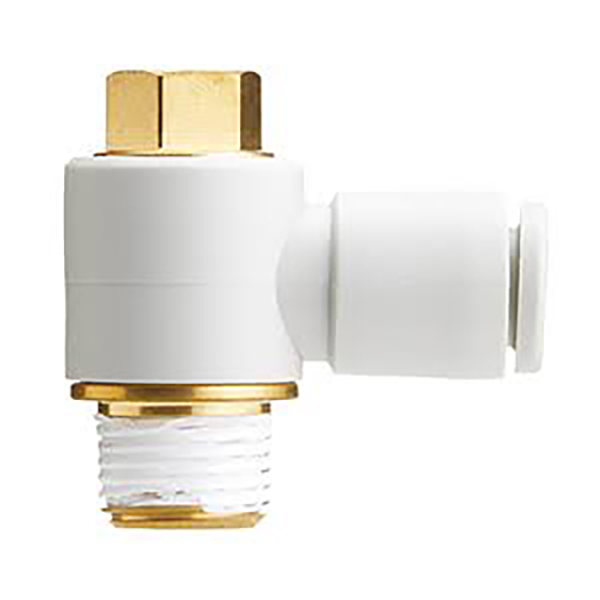

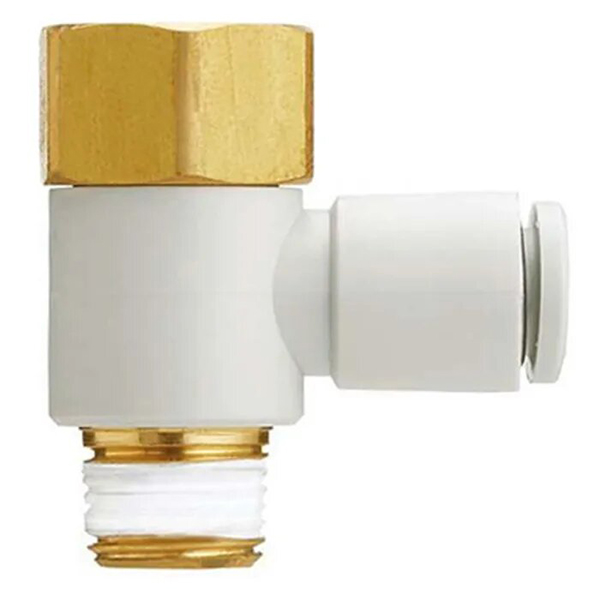

     • KQ2VF (kolano kaskadowe L): Wyposażone w gwint zewnętrzny R i gwint wewnętrzny Rc. Wiele złączy można połączyć szeregowo w celu uzyskania rozgałęzień wielościeżkowych, co zmniejsza zapotrzebowanie na bloki przyłączeniowe.

     • KQ2VD (odgałęzienie pionowe 1 do 2): Wlot powietrza z pojedynczym gwintem, podzielony pionowo na dwa równe wyloty rurek. Kompaktowa dystrybucja powietrza 1 na 2 na zewnątrz, zmniejsza całkowitą liczbę opraw.

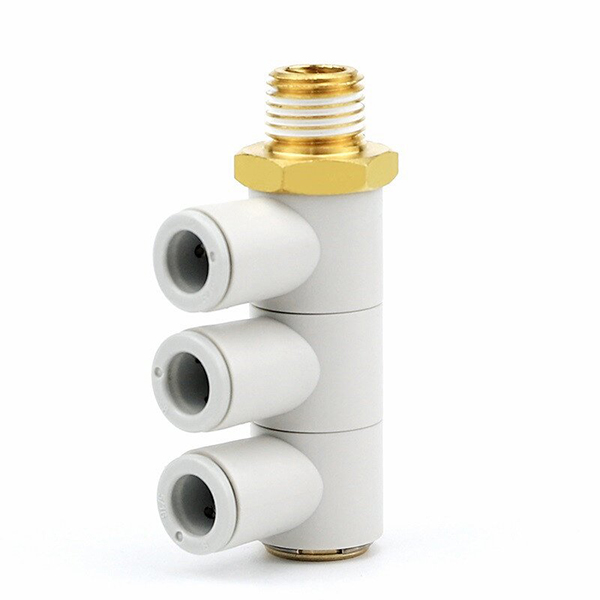

     • KQ2VT (odgałęzienie pionowe 1 do 3): Wlot powietrza z pojedynczym gwintem, podzielony pionowo na trzy równe wyloty rurek. Mini kolektor powietrza, powszechnie stosowany do dystrybucji powietrza za pomocą wielu przyssawek w automatyce.

6. Instrukcje instalacji

     •  Przytnij koniec rury prostopadle i płasko. Włóż rurkę bezpośrednio do złączki, aż usłyszysz „kliknięcie” potwierdzające zablokowanie.

     •  Zdejmowanie rurki: Naciśnij biały kołnierz zwalniający na złączce i jednocześnie pociągnij rurkę na zewnątrz.

     •  Owiń gwinty taśmą PTFE. Dokręcaj tylko na odcinku sześciokątnym; nigdy nie przykładaj momentu obrotowego do plastikowego korpusu, aby zapobiec pęknięciom.

     •  W przypadku serii KQ2VF w połączeniu szeregowym należy zapewnić odpowiednie uszczelnienie gwintu, aby uniknąć wycieku powietrza.

7. Scenariusze zastosowań

     • Maszyny automatyzujące

     • Zrobotyzowane systemy przyssawek próżniowych

     • Dystrybucja źródeł powietrza do cylindrów pneumatycznych

     • Obwody pneumatyczne na liniach produkcyjnych

     • Maszyny pakujące i obwody powietrzne urządzeń testowych
