Amortyzator hydrauliczny nieregulowany serii RB RBQ

Nieregulowany amortyzator hydrauliczny serii SOLH RB | Standardowy amortyzator zamienny SMC

Marka: SOLH firmy Richge Technology | Odpowiednik amortyzatora hydraulicznego SMC RB ze stałą kryzą

1. Przegląd produktu

  Seria SOLH RB tonieregulowane amortyzatory hydrauliczne zgodnie ze standardem SMC. Przekształca energię kinetyczną uderzenia w energię cieplną poprzez wewnętrzną porowatą strukturę dławiącą. Nie wymaga regulacji, jest gotowy do bezpośredniego montażu. Szeroko stosowany do buforowania końca skoku, redukcji hałasu i zapobiegania kolizjom cylindrów pneumatycznych, prowadnic liniowych i mechanizmów obrotowych.

2. Podstawowe funkcje

     • Nie ma potrzeby regulacji: Wbudowane wielostopniowe dławienie, stabilna wydajność od lekkiego obciążenia przy niskiej prędkości do dużego obciążenia przy dużej prędkości po jednorazowej instalacji.

     • Kompaktowa konstrukcja: Krótki korpus z gwintowanym mocowaniem. Umożliwiają niewspółosiowość montażu do ±5° i mogą absorbować energię wahań z siłowników obrotowych.

     • Sztywna obudowa: Może służyć jako ogranicznik mechaniczny bez dodatkowego sztywnego limitu. Wbudowana sprężyna powrotna.

     • Długa żywotność: Całkowicie zamknięta konstrukcja z uszczelką olejową chroniącą przed kurzem. Zakres prędkości uderzenia: 0,05 ~ 5 m/s.

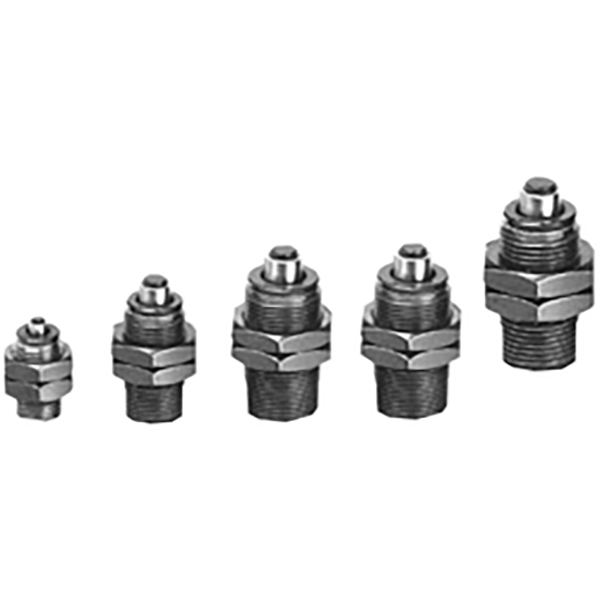

3. Klasyfikacja podserii SOLH

4. Popularna tabela referencyjna modelu RB / RBC

Model	Nitka	Skok (mm)	Energia absorpcji (J)	Zalecana aplikacja
RB0604	M6×0,75	4	0.5～0.98	Mikrocylinder, miniaturowy stolik przesuwny
RB0805	M8×1,0	5	1.96	Φ6～Cylinder pneumatyczny Φ12
RB1006	M10×1,0	6	3.92	Φ16～Butla powietrzna Φ20
RB1412	M14×1,5	12	19.6	Φ32～Butla pneumatyczna Φ40
RB2015	M20×1,5	15	58.8	Φ50～Cylinder pneumatyczny Φ63
RB2725	M27×1,5	25	147	Φ80～Cylinder pneumatyczny Φ125

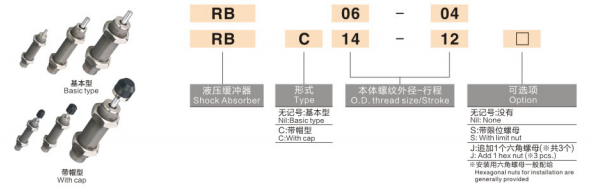

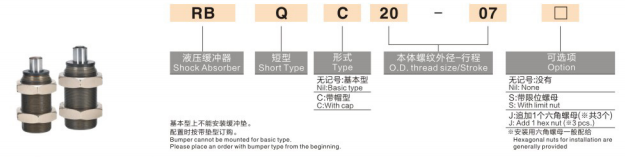

5. Reguła kodowania modelu

  Przykład: RB1412
    • RB = Amortyzator hydrauliczny serii Standard
    • 14 = Rozmiar gwintu M14×1,5
    •12 = Skok bufora 12 mm

6. Wytyczne dotyczące selekcji

     • Oblicz energię absorpcji: E = ½mv² + ciąg × skok. Wybierz model, którego energia znamionowa ≥ obliczona wartość.

     • Dopasuj udar prawidłowo: Skok zderzaka musi być krótszy niż całkowity skok mechanizmu ruchomego, aby uniknąć uderzenia o dno.

     • Prędkość uderzenia: Standardowy zakres roboczy 0,05～5 m/s. Skontaktuj się z nami, aby uzyskać wzmocnioną wersję do zastosowań o bardzo dużych prędkościach.

     • Wybór środowiska: Wybierz RBL dla cieczy obróbkowej/mokrego środowiska; wybierz RBC z zatyczką do pracy w warunkach dużego zapylenia.

     • Limit niewspółosiowości: Maksymalny dopuszczalny kąt mimośrodu ≤5°. Zamontuj złącze pływające, jeśli niewspółosiowość przekracza tę wartość.

7. Instalacja i środki ostrożności

     • Nałóż niewielką ilość anaerobowego środka do zabezpieczania gwintów na gwinty. NIE używaj taśmy PTFE, która może zablokować otwór dławiący.

     • W zestawie dwie sześciokątne nakrętki zabezpieczające i jedna nakrętka zabezpieczająca przed poluzowaniem.

     • Możliwość montażu poziomego, pionowego lub pod dowolnym kątem; tłoczysko musi być skierowane w stronę uderzenia.

     • Temperatura pracy: −10℃ ~ +80℃. Unikaj oblodzenia w niskiej temperaturze.

8. Zaleta wymiany SOLH

   Seria SOLH RB w pełni kopiuje kod modelu, wymiary i parametry SMC, bezpośredni zamiennik importowanych amortyzatorów, po konkurencyjnej cenie i krótszym czasie realizacji, idealny do redukcji kosztów sprzętu masowego.
     •RB0805 → Wymień AC0805
     •RB1412 → Wymień AC1412
