Seria KQ2Z należy do rodziny pneumatycznych złączek jednoprzyciskowych SOLH KQ2. Jest to wieloodgałęziona złączka rozgałęźna z gwintem zewnętrznym, posiadająca pojedynczy wlot powietrza i wiele jednoczesnych wylotów rurowych. Konstrukcja typu „push-to-connect” umożliwiająca wkładanie i wyjmowanie rurek bez użycia narzędzi, stosowana do scentralizowanej dystrybucji powietrza w układach pneumatycznych. Dostępne cztery podmodele:

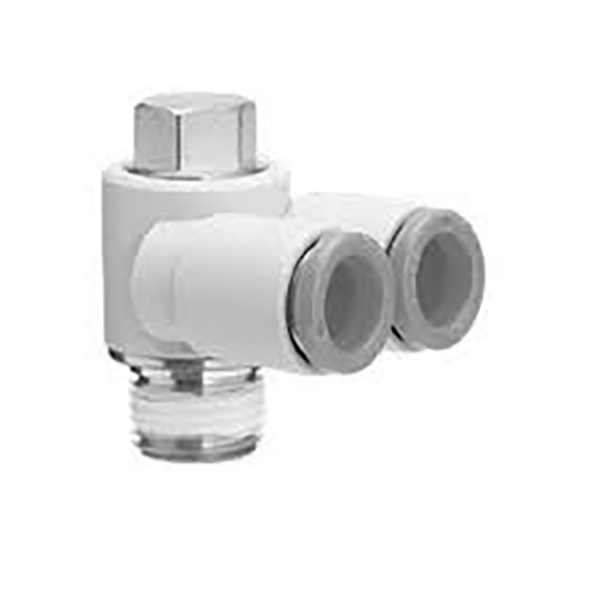

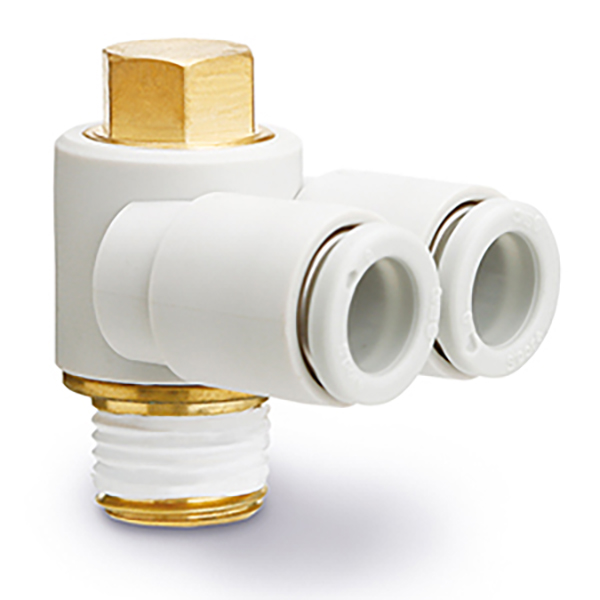

KQ2Z: Podwójny port 1 wejście i 2 wyjścia, zewnętrzny montaż sześciokątny

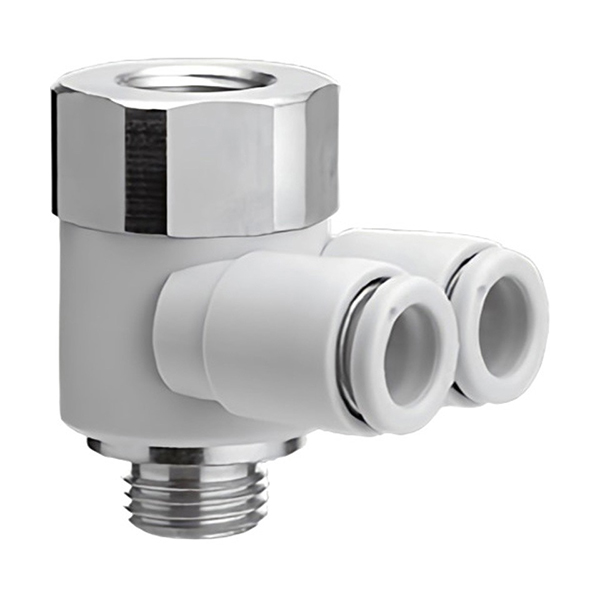

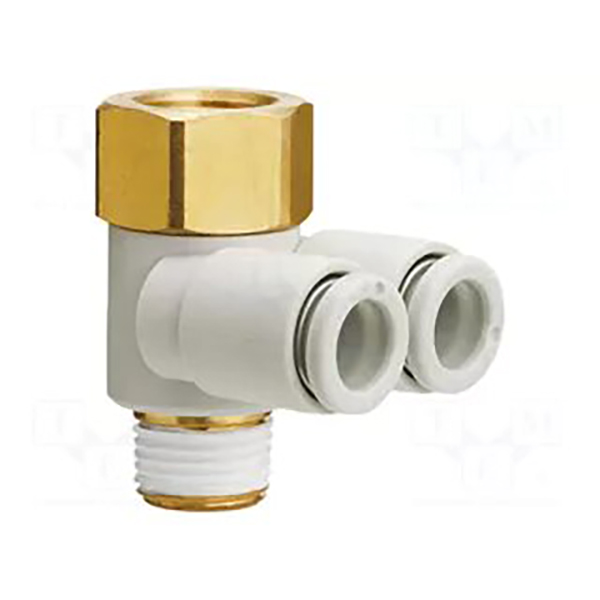

KQ2ZF: Rozdzielacz 1-wlotowy, 2-wyjściowy, z możliwością układania piętrowego, górny gwint wewnętrzny Rc do kaskadowego łączenia dodatkowych rozdzielaczy

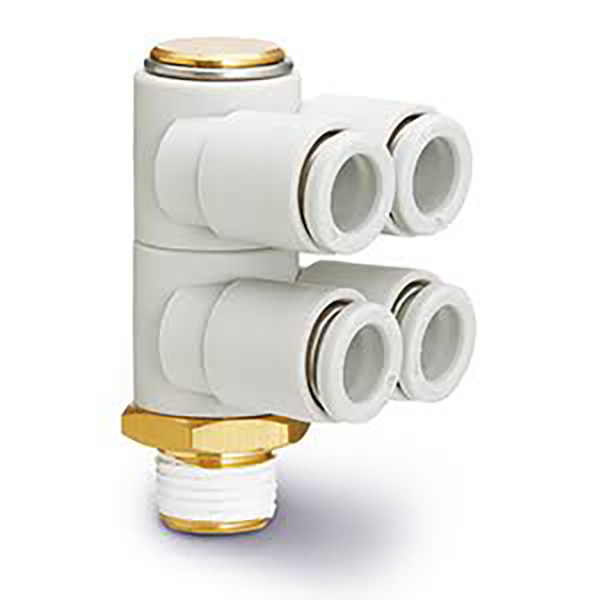

KQ2ZD: Rozgałęźnik czterokierunkowy z 1 wejściem i 4 wyjściami

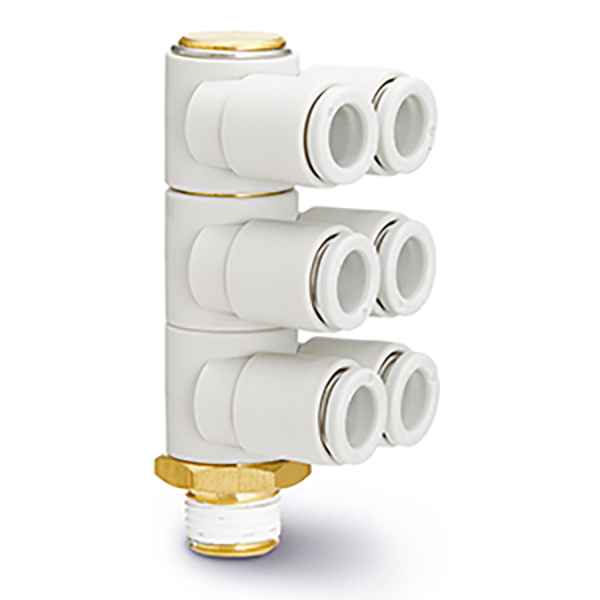

KQ2ZT: 1-wlotowy, 6-wyjściowy rozdzielacz sześciodrogowy
Podstawowe zalety: Kompaktowa konstrukcja rozdzielacza oszczędzająca przestrzeń montażową. Korpus PBT z gwintem z niklowanego mosiądzu. Kompatybilny z przewodami pneumatycznymi PU/PA, działa zarówno w obwodach nadciśnienia, jak i podciśnienia. Bezpośredni zamiennik oryginalnych złączek SMC KQ2Z.
Format: KQ2Z □□ - □□S
KQ2Z: Kod serii dla wieloportowego złącza rozgałęźnego
□□: Średnica zewnętrzna rury ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)
Przyrostek:
01S02S/03S/04S: Gwint stożkowy męski Imperial R (1/8",1/4",3/8",1/2")
M5: Metryczny gwint zewnętrzny M5×0,8
KQ2ZF: Wersja do układania w stosy, dolny gwint zewnętrzny R + górny gwint wewnętrzny Rc. Można podłączyć wiele urządzeń KQ2ZF od końca do końca, aby zwiększyć liczbę wylotów.
3.1 KQ2Z (1 wejście, 2 wyjścia, zewnętrzne mocowanie sześciokątne)
|
Model |
Gwint męski R |
Rura ΦD |
|
KQ2Z04-01S |
R1/8 |
4 |
|
KQ2Z04-M5 |
M5×0,8 |
4 |
|
KQ2Z06-01S |
R1/8 |
6 |
|
KQ2Z06-02S |
R1/4 |
6 |
|
KQ2Z06-03S |
R3/8 |
6 |
|
KQ2Z08-01S |
R1/8 |
8 |
|
KQ2Z08-02S |
R1/4 |
8 |
|
KQ2Z08-03S |
R3/8 |
8 |
|
KQ2Z10-02S |
R1/4 |
10 |
|
KQ2Z10-03S |
R3/8 |
10 |
|
KQ2Z12-03S |
R3/8 |
12 |
|
KQ2Z12-04S |
R1/2 |
12 |
3.2 KQ2ZF (1 wejście, 2 wyjścia, możliwość sztaplowania, gwint R + Rc)
|
Model |
Wątek R/Rc |
Rura ΦD |
|
KQ2ZF04-M5 |
M5×0,8 |
4 |
|
KQ2ZF04-01S |
R1/8 |
4 |
|
KQ2ZF06-01S |
R1/8 |
6 |
|
KQ2ZF06-02S |
R1/4 |
6 |
|
KQ2ZF08-01S |
R1/8 |
8 |
|
KQ2ZF08-02S |
R1/4 |
8 |
|
KQ2ZF10-02S |
R1/4 |
10 |
|
KQ2ZF10-03S |
R3/8 |
10 |
|
KQ2ZF12-03S |
R3/8 |
12 |
|
KQ2ZF12-04S |
R1/2 |
12 |

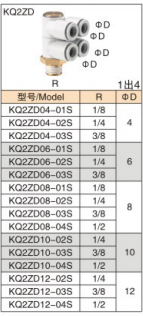

3,3 KQ2ZD (1 wejście, 4 wyjścia)
|
Model |
Gwint męski R |
Rura ΦD |
|
KQ2ZD04-01S |
R1/8 |
4 |
|
KQ2ZD04-02S |
R1/4 |
4 |
|
KQ2ZD04-03S |
R3/8 |
4 |
|
KQ2ZD06-01S |
R1/8 |
6 |
|
KQ2ZD06-02S |
R1/4 |
6 |
|
KQ2ZD06-03S |
R3/8 |
6 |
|
KQ2ZD08-01S |
R1/8 |
8 |
|
KQ2ZD08-02S |
R1/4 |
8 |
|
KQ2ZD08-03S |
R3/8 |
8 |
|
KQ2ZD08-04S |
R1/2 |
8 |
|
KQ2ZD10-02S |
R1/4 |
10 |
|
KQ2ZD10-03S |
R3/8 |
10 |
|
KQ2ZD10-04S |
R1/2 |
10 |
|
KQ2ZD12-02S |
R1/4 |
12 |
|
KQ2ZD12-03S |
R3/8 |
12 |
|
KQ2ZD12-04S |
R1/2 |
12 |

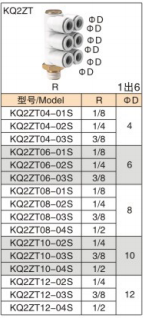

3,4 KQ2ZT (1 wejście, 6 wyjść)
|
Model |
Gwint męski R |
Rura ΦD |
|
KQ2ZT04-01S |
R1/8 |
4 |
|
KQ2ZT04-02S |
R1/4 |
4 |
|
KQ2ZT04-03S |
R3/8 |
4 |
|
KQ2ZT06-01S |
R1/8 |
6 |
|
KQ2ZT06-02S |
R1/4 |
6 |
|
KQ2ZT06-03S |
R3/8 |
6 |
|
KQ2ZT08-01S |
R1/8 |
8 |
|
KQ2ZT08-02S |
R1/4 |
8 |
|
KQ2ZT08-03S |
R3/8 |
8 |
|
KQ2ZT08-04S |
R1/2 |
8 |
|
KQ2ZT10-02S |
R1/4 |
10 |
|
KQ2ZT10-03S |
R3/8 |
10 |
|
KQ2ZT10-04S |
R1/2 |
10 |
|
KQ2ZT12-02S |
R1/4 |
12 |
|
KQ2ZT12-03S |
R3/8 |
12 |
|
KQ2ZT12-04S |
R1/2 |
12 |
|
Przedmiot |
Parametr |
|
Materiał korpusu |
Tworzywo konstrukcyjne PBT, wysoka wytrzymałość i odporność na uderzenia |
|
Składnik wątku |
Mosiądz niklowany, odporny na rdzę i korozję |
|
Pierścień Uszczelniający |
Kauczuk nitrylowy NBR |
|
Kompatybilne rurki |
Rura PU, nylonowa rura pneumatyczna PA |
|
Ciśnienie robocze |
0 ~ 1,0 MPa, stosowane w przypadku podciśnienia próżniowego |
|
Temperatura pracy |
-20 ℃ ~ + 60 ℃ |
|
Metoda połączenia |
Złącze wtykowe; naciśnij pierścień zwalniający, aby włożyć/wyjąć rurkę |
• Maszyny automatyczne, zrobotyzowane układy przyssawek: wielościeżkowa dystrybucja z jednego źródła powietrza, zastępują tradycyjne bloki przyłączeniowe i oszczędzają miejsce zajmowane przez instalację
• Zsynchronizowane zasilanie powietrzem dla wielu cylindrów, scentralizowane orurowanie wokół kompaktowych wysp zaworowych
• KQ2ZF można łączyć szeregowo w celu zwiększenia ilości wylotów na żądanie, elastyczny montaż kolektora
• Zamiennik importowy, zamiennik typu drop-in dla złączek kolektora serii SMC KQ2Z
• Przytnij koniec rury pionowo na płasko i całkowicie włóż rurkę do spodu złączki, aby zapewnić niezawodne uszczelnienie.
• Owiń niewielką ilość taśmy PTFE na gwinty zewnętrzne, zastosuj umiarkowany moment dokręcania, aby uniknąć pękania plastikowego korpusu.
• Wyjmowanie rurki: naciśnij biały pierścień zwalniający i jednocześnie pociągnij rurkę na zewnątrz.
• W przypadku kaskadowego zastosowania KQ2ZF należy zagwarantować uszczelnienie gwintu. Nie przekraczać ciśnienia znamionowego po wieloetapowym układaniu.
