Złączki wtykowe z trójnikiem rozgałęźnym serii KQ2D
  • Złączki wtykowe z trójnikiem rozgałęźnym serii KQ2DZłączki wtykowe z trójnikiem rozgałęźnym serii KQ2D
  • Złączki wtykowe z trójnikiem rozgałęźnym serii KQ2DZłączki wtykowe z trójnikiem rozgałęźnym serii KQ2D
  • Złączki wtykowe z trójnikiem rozgałęźnym serii KQ2DZłączki wtykowe z trójnikiem rozgałęźnym serii KQ2D

Złączki wtykowe z trójnikiem rozgałęźnym serii KQ2D

SOLH KQ2D Trójnik typu Y, jednoprzyciskowe złączki wtykowe, bezpośredni zamiennik SMC KQ2D. Pneumatyczny rozdzielacz 1-wlotowy i 2-wyjściowy obejmuje opcje o równej średnicy, z gwintem imperialnym R i gwintem metrycznym M. Kompatybilny z rurami PU i PA, odpowiedni do obwodów próżniowych i sprężonego powietrza o niskim spadku ciśnienia do rurociągów pneumatycznych automatyki.

Trójniki rozgałęźne typu Y SOLH KQ2D Złączki wtykowe | Odpowiednik pneumatycznych rozdzielaczy 1 do 2 SMC KQ2D

Marka: SOLH firmy Richge Technology | KQ2D Trójniki pneumatyczne typu Y z jednym dotknięciem




1. Przegląd produktu

     Seria KQ2D to trójnik wtykowy typu Y należący do rodziny pneumatycznych złączy jednoprzyciskowych SOLH Full KQ2. Przyjmując beznarzędziową konstrukcję typu „push-to-connect”, skutecznie dzieli jedno źródło powietrza na dwa równoległe obwody powietrza na potrzeby systemów pneumatycznych automatyki.

     Klasyfikacja strukturalna: Rozwidlona konstrukcja 1-wlotowa i 2-wyjściowa w kształcie litery Y, dostępna w trzech typach: trójnik z rurką o równej średnicy, trójnik ze stożkowym gwintem R z imperialnym gwintem R i trójnik metryczny z drobnym gwintem M.

     Materiał i kompatybilność: Korpus z PBT o wysokiej wytrzymałości, pazury ustalające ze stali nierdzewnej, pierścienie uszczelniające z kauczuku nitrylowego NBR. Kompatybilny z rurami z poliuretanu PU i rurami z nylonu PA, dwufunkcyjny do rurociągów nadciśnieniowych i podciśnieniowych sprężonego powietrza.


2. Pełna lista klasyfikacji i specyfikacji modeli

2.1 Trójnik Y o równej średnicy (KQ2Dxx-00, bezgwintowy trójdrożny o tym samym rozmiarze)

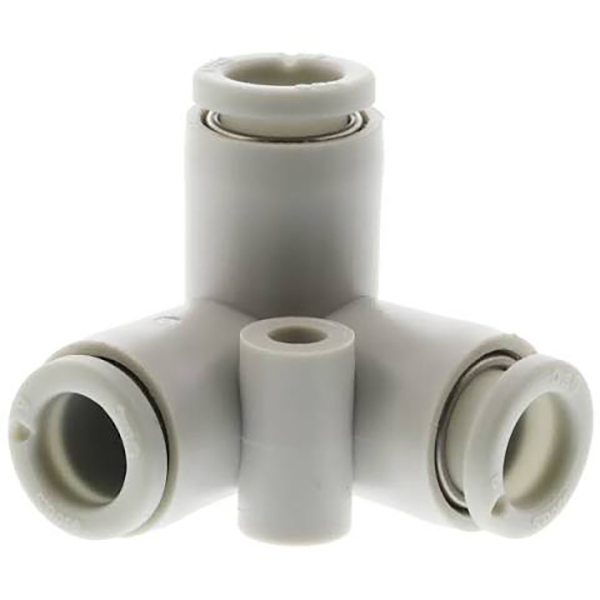

Wszystkie trzy porty mają identyczną średnicę rury i bezgwintową konstrukcję, zapewniając zrównoważoną dystrybucję powietrza 1 do 2 w systemach rurociągów o tej samej specyfikacji.

Model

Średnica zewnętrzna rury ΦD (mm)

KQ2D04-00

4

KQ2D06-00

6

KQ2D08-00

8

KQ2D10-00

10

KQ2D12-00

12

Trójnik 2.2 Imperial ze stożkowym gwintem zewnętrznym (wlot z gwintem dolnym, wyloty z podwójną rurką)

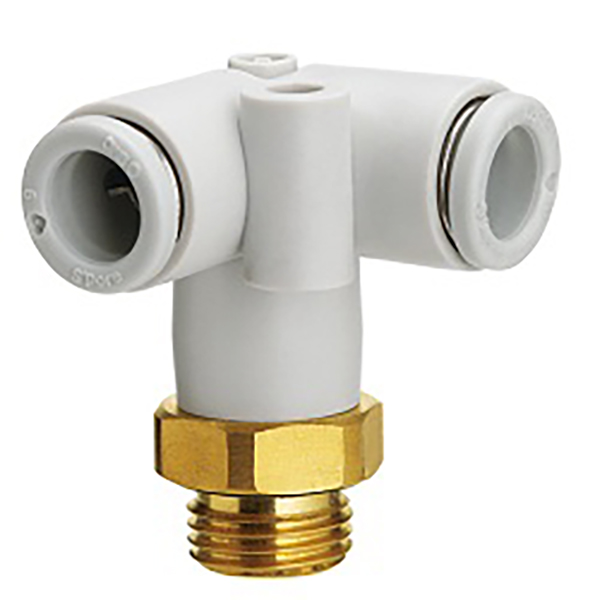

Dolny, imperialny gwint zewnętrzny R do wlotu źródła powietrza, dwa górne równoległe porty wtykowe do podłączenia rurki, odpowiednie do montażu gwintowanego i stałego rozgałęzienia źródła powietrza.

Model

Specyfikacja gwintu R

Średnica zewnętrzna rury ΦD (mm)

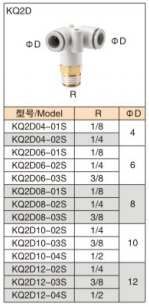

KQ2D04-01S

R1/8

4

KQ2D04-02S

R1/4

4

KQ2D06-01S

R1/8

6

KQ2D06-02S

R1/4

6

KQ2D06-03S

R3/8

6

KQ2D08-01S

R1/8

8

KQ2D08-02S

R1/4

8

KQ2D08-03S

R3/8

8

KQ2D10-02S

R1/4

10

KQ2D10-03S

R3/8

10

KQ2D10-04S

R1/2

10

KQ2D12-02S

R1/4

12

KQ2D12-03S

R3/8

12

KQ2D12-04S

R1/2

12

Trójnik metryczny M Y z gwintem zewnętrznym 2,3 (dolny wlot gwintu M, wyloty z podwójną rurką)

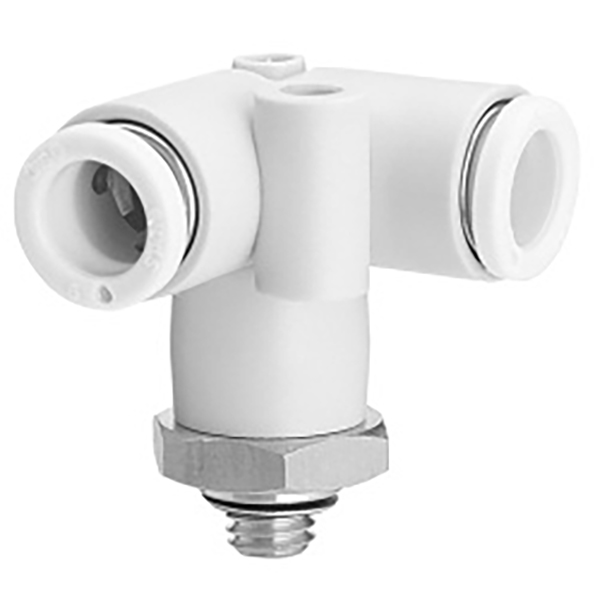

Dolny precyzyjny metryczny gwint zewnętrzny, zwarta konstrukcja do miniaturowych modułów pneumatycznych i rurociągów urządzeń automatyki o małej przestrzeni.

Model

Specyfikacja gwintu metrycznego

Średnica zewnętrzna rury ΦD (mm)

KQ2D04-M5

M5×0,8

4

KQ2D04-M6

M6×1,0

4

KQ2D06-M5

M5×0,8

6

KQ2D06-M6

M6×1,0

6


3. Dane techniczne

Przedmiot

Parametr

Kompatybilne rurki

Rura z poliuretanu PU, rura pneumatyczna z nylonu PA

Zakres ciśnienia roboczego

Podciśnienie -100kPa ~ Nadciśnienie 1,0MPa

Temperatura pracy

0 ℃ ~ 60 ℃

Montaż i demontaż

Automatyczne blokowanie po włożeniu rurki; Naciśnij biały pierścień zwalniający, aby wyciągnąć rurkę

Materiał rdzenia

Korpus z PBT, pazur ze stali nierdzewnej, uszczelka z gumy NBR


4. Scenariusze zastosowań

     • Dystrybucja źródeł powietrza 1 do 2 dla zautomatyzowanych linii produkcyjnych i obwodów pneumatycznych osprzętu

     • Synchroniczne zasilanie powietrzem z podwójną przyssawką do systemów próżniowych zrobotyzowanych efektorów końcowych

     • Równoległy podział rurociągu dla pracy synchronicznej z dwoma cylindrami

     • Kompaktowe i uporządkowane prowadzenie przewodów do urządzeń pneumatycznych o wąskiej przestrzeni


5. Przewodnik doboru: Trójnik Y KQ2D vs Trójnik KQ2T

     • Koszulka KQ2D typu Y: Przyjmuje gładkie rozwidlenie w kształcie litery Y z dwoma równoległymi wylotami. Charakteryzuje się niższymi turbulencjami przepływu powietrza i mniejszym spadkiem ciśnienia, zapewniając bardziej zrównoważony rozkład przepływu powietrza. Zoptymalizowany pod kątem wąskich przestrzeni instalacyjnych i równoległego prowadzenia rur po tej samej stronie, doskonale nadaje się do podwójnych synchronicznych przyssawek i systemów dwucylindrowych.

     • Koszulka KQ2T typu T: Klasyczna ortogonalna konstrukcja w kształcie litery T z pionowymi rozgałęzieniami bocznymi. Zaprojektowane do standardowego pionowego bocznego odchylenia rurociągu o 90°, idealne do regularnego układu maszyn i scenariuszy bocznego rozgałęzienia głównego rurociągu.

     • Wskazówka dotycząca wyboru: WybieraćKQ2D do wąskich przestrzeni i równoległych rur rozproszonych po tej samej stronie; WybieraćKQ2T do pionowego bocznego wylotu rurociągu i tradycyjnego układu rozgałęzień pod kątem prostym.
