Marka: SOLH firmy Richge Technology | Pneumatyczny tłumik wydechowy do zaworu elektromagnetycznego i cylindra pneumatycznego

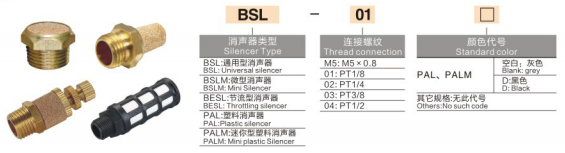

Format:[Kod serii] - [Rozmiar gwintu] - [Kod koloru]
|
Pozycja |
Kod |
Definicja |
Bliższe dane |
|
1 |
BSL/BSLM/BESL/PAL/PALMA |
Typ tłumika |
Zobacz tabelę porównawczą serii poniżej |
|
2 |
01 / 02 / 03 / 04 / M5 |
Specyfikacja gwintu |
M5: M5×0,8 |
|
3 |
Puste / D |
Kod koloru |
Dotyczy tylko systemów PAL i PALM: |
|
Szereg |
Pełne imię i nazwisko |
Podstawowe funkcje |
Tworzywo |
Zalecana aplikacja |
|

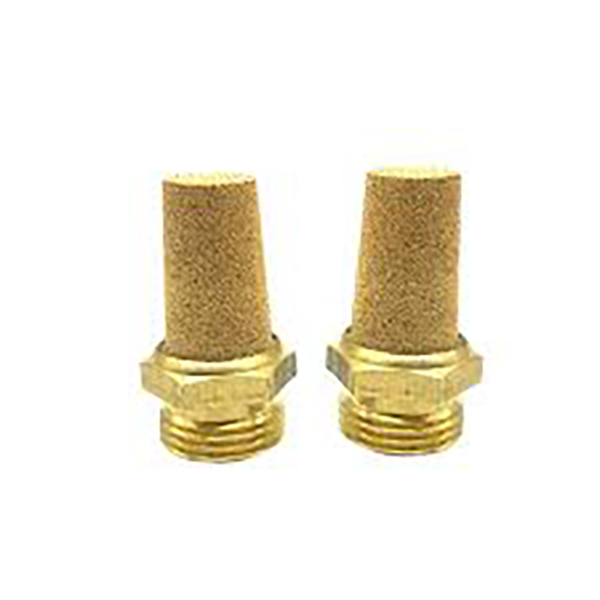

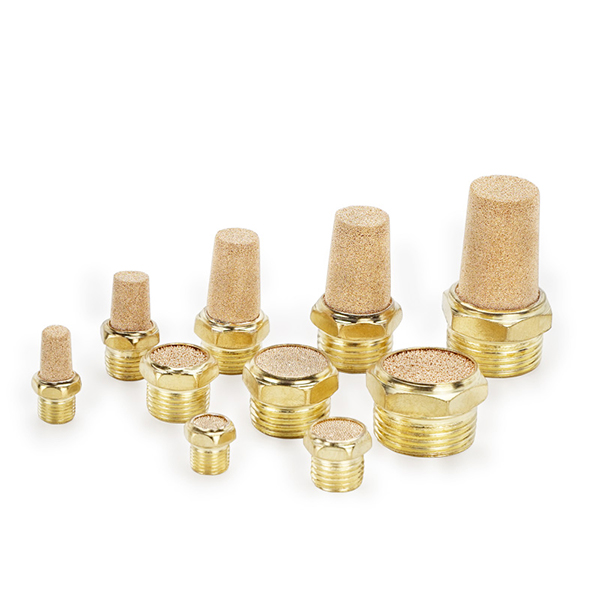

BSL |
Standardowy tłumik |
Standardowy typ ogólny, element filtrujący ze spiekanego metalu, solidny i ekonomiczny |
Korpus z mosiądzu + filtr z brązu spiekanego (opcjonalnie stal nierdzewna) |
Ogólne warunki przemysłowe, wydech do zaworów elektromagnetycznych i cylindrów pneumatycznych |
|
BSLM |
Mini metalowy tłumik |
Ultra kompaktowy, lekki i zapewniający niewielką przestrzeń montażową |
Korpus aluminiowy + filtr ze spiekanej miedzi |
Bloki przyłączeniowe, mikrozawory elektromagnetyczne, kompaktowy układ maszyny |
|

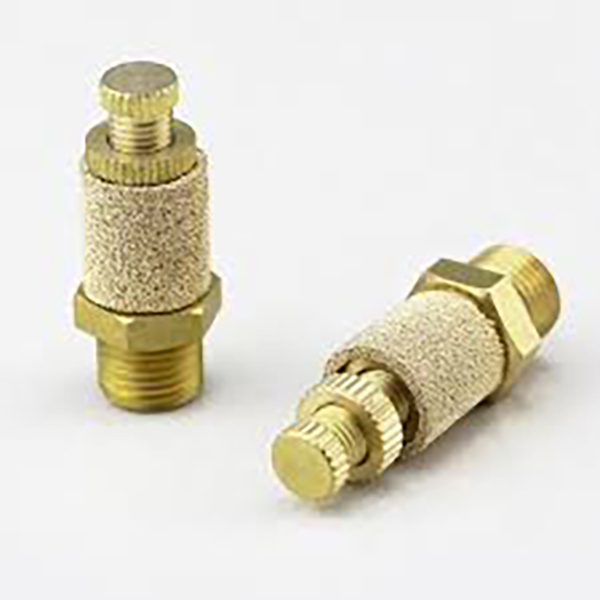

BESL |
Tłumik przepustnicy |
Wyciszenie + zintegrowana regulowana przepustnica wydechu, możliwość regulacji prędkości obrotowej cylindra |
Korpus aluminiowy + filtr ze spiekanej miedzi |
Zastosowania wymagające regulacji prędkości cylindra |
|

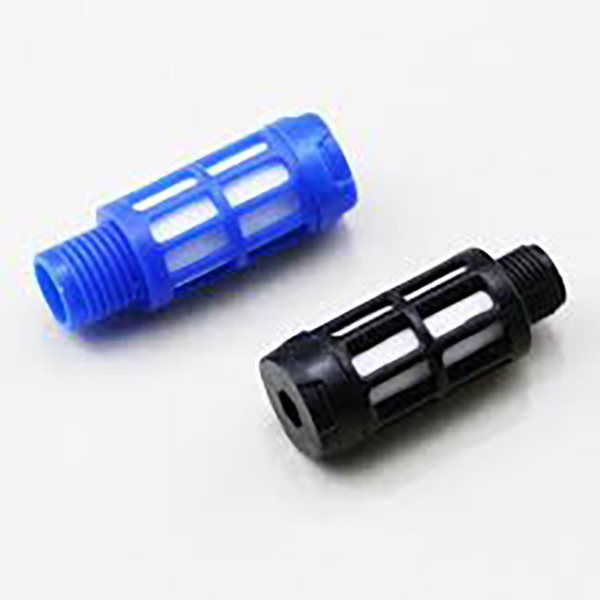

KUMPEL |
Plastikowy tłumik |
Konstrukcja wykonana w całości z tworzywa sztucznego, zero zanieczyszczeń metalowych, odporna na korozję |
Korpus POM + filtr z włókna PE |
Przemysł spożywczy, medyczny, elektroniczny, środowisko wolne od miedzi i żrące |
|
KUMPELMAA |
Mini plastikowy tłumik |
Mniejszy niż PAL, dedykowany do elementów miniaturowych |
Pełny plastik |
Mikrocylindry, małe zespoły zaworów, bardzo wąska przestrzeń |
1. Najpierw wybierz serię zgodnie z warunkami pracy
• Ogólne zastosowanie, wysoka trwałość:BSL (mosiądz, ekonomiczny)
• Ograniczona przestrzeń i mikroelementy:BSLM lub PALMA
• Kontrola prędkości + redukcja hałasu:BESL (zintegrowana przepustnica i tłumik)
• Środowisko wolne od miedzi / spożywcze / medyczne / korozyjne:KUMPEL/PALMA w całości z tworzywa sztucznego
2. Wybierz rozmiar gwintu zgodnie z portem urządzenia
• Mikrozawór pilotowy: M5
• Standardowy elektrozawór / mały cylinder: PT1/8 (01), PT1/4 (02)
• Duży cylinder/zawór wysokiego przepływu: PT3/8 (03), PT1/2 (04)
3. Opcja koloru (tylko PAL i PALM)
• Domyślny szary: bez przyrostka
• Czarny w celu dopasowania koloru wyposażenia: dodać przyrostek D, np. PAL-01-D

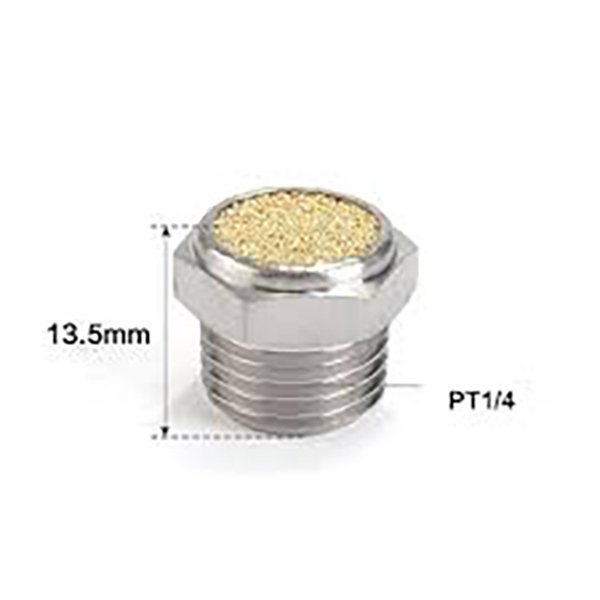

• BSL-02: Standardowy tłumik mosiężny, gwint PT1/4".
• BSLM-M5: Mini metalowy tłumik, gwint M5 do mikrozaworów
• BESL-03: Tłumik regulowany przepustnicy, PT3/8"
• KUMPEL-01: Tłumik wykonany w całości z tworzywa sztucznego, PT1/8", szary
• Ogólne przemysłowe warunki pracy, wysoka trwałość →BSL (mosiądz)
• Kompaktowa instalacja, mikroczęści pneumatyczne →BSLM
• Potrzebujesz regulacji prędkości spalin + redukcja hałasu →BESL
• Miedź zabroniona, środowisko wilgotne lub korozyjne →KUMPEL/PALMA
• Bardzo mała przestrzeń montażowa →KUMPELMAA
