Marka: SOLH firmy Richge Technology | Standardowa modułowa jednostka kontroli ciśnienia źródła powietrza
 |
Seria SOLIH AR to standardowy pneumatyczny regulator ciśnienia ze źródłem powietrza przeznaczony do redukcji ciśnienia i stabilizacji sprężonego powietrza. Można go modułowo łączyć z filtrem powietrza AF i smarownicą AL, tworząc dwu- lub trzyczłonowe zespoły FRL AC. Szeroko stosowane do kontroli ciśnienia źródła powietrza w urządzeniach automatyki, obrabiarkach i liniach produkcyjnych.
|
Parametr Pozycja |
Specyfikacja |
|
Odpowiedni płyn |
Sprężone powietrze |
|
Maks. Ciśnienie robocze |
1,0 MPa |
|
Dowód ciśnienia |
1,5 MPa |
|
Zakres temperatury otoczenia |
-5 ℃ ~ 60 ℃ |
|
Zakres regulacji ciśnienia |
AR1000: 0,05 ~ 0,7 MPa |
|
Struktura wewnętrzna |
Przelewowe (funkcja odciążająca), regulacja pokrętłem, samoblokujące zabezpieczenie przed poluzowaniem |
|
Model |
Rozmiar portu |
Poziom przepływu |
|
AR1000 |
M5×0,8 |
Mały przepływ o niskim przepływie |
|
AR2000 |
1/4" |
Przepływ mały-średni |
|
AR3000 |
1/4", 3/8" |
Średni przepływ |
|
AR4000 |
3/8", 1/2", 3/4" |
Średnio duży przepływ |
|
AR5000 |
3/4", 1" |
Duży przepływ |

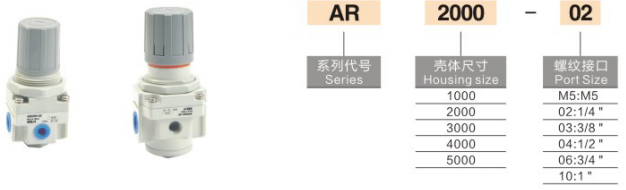

Wyjaśnienie kodu modelu i przykłady
• AR2000-02
￮ AR: Regulator ciśnienia
￮ 2000: Rozmiar serii
￮ 02: Rozmiar przyłącza 1/4"

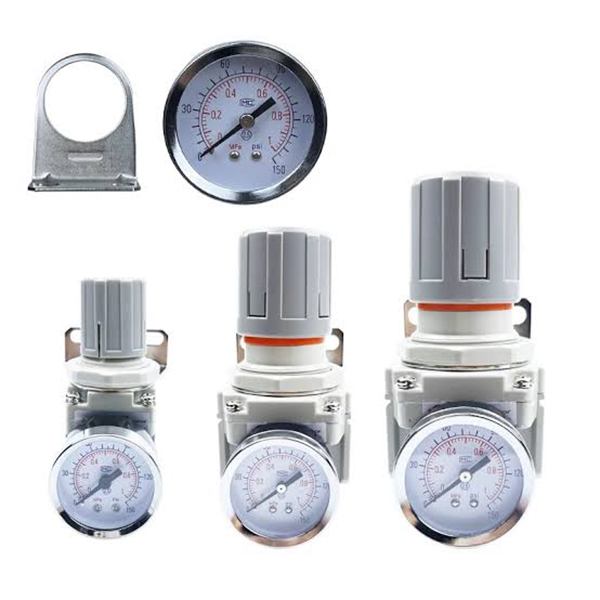

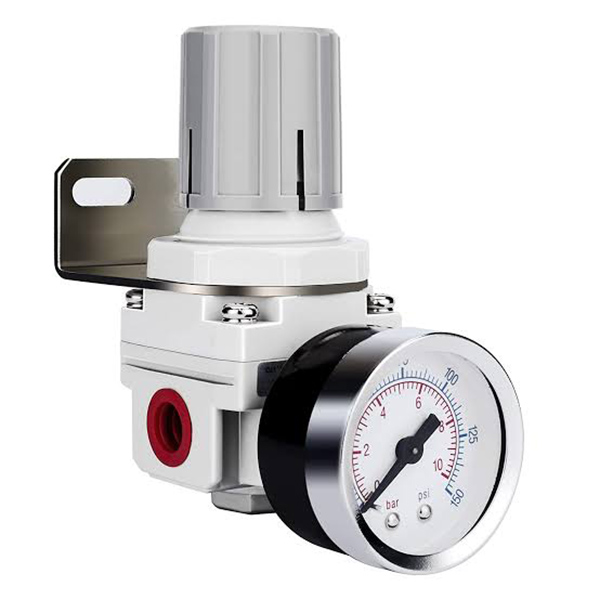

• AR2000-02G: Reduktor wyposażony w manometr
• Możliwość montażu na wsporniku/panelu z opcjonalnym uchwytem montażowym
• Samoblokujące pokrętło regulacyjne：Skutecznie zapobiega przesunięciu ciśnienia i dryftowi spowodowanemu wibracjami lub przypadkowym dotknięciem.
• Wbudowana konstrukcja odciążająca przelew：Szybka reakcja i stabilne ciśnienie wyjściowe w zmiennych warunkach przepływu.
• Korpus ze stopu aluminium odlewanego ciśnieniowo：Lekka konstrukcja o dużej wytrzymałości mechanicznej.
• Modułowa konstrukcja z możliwością łączenia：Bezpośredni montaż z filtrem AF i smarownicą AL w przypadku kombinacji FRL.
• Standardowe złącze manometru：Wygodny do bezpośredniego montażu miernika bez dodatkowych adapterów.
• Stabilizacja ciśnienia przed urządzeniami automatyki, cylindrami pneumatycznymi i zaworami elektromagnetycznymi
• Regulacja ciśnienia źródła powietrza w liniach produkcyjnych, obrabiarkach i maszynach pakujących
• Kontrola ciśnienia w urządzeniach natryskowych i pneumatycznych narzędziach ręcznych
• Scentralizowany stabilizator ciśnienia w warsztatowych rurociągach doprowadzających sprężone powietrze
• Standardowy obwód smarowany: Filtr powietrza AF + regulator ciśnienia AR + smarownica AL
• Stan pracy bez oleju: Filtr powietrza AF + regulator ciśnienia AR (bez smarownicy AL)
