Marka: SOLH firmy Richge Technology | Odpowiednik SMC AMC do czyszczenia układu wydechowego, usuwanie mgły olejowej i zintegrowana redukcja hałasu

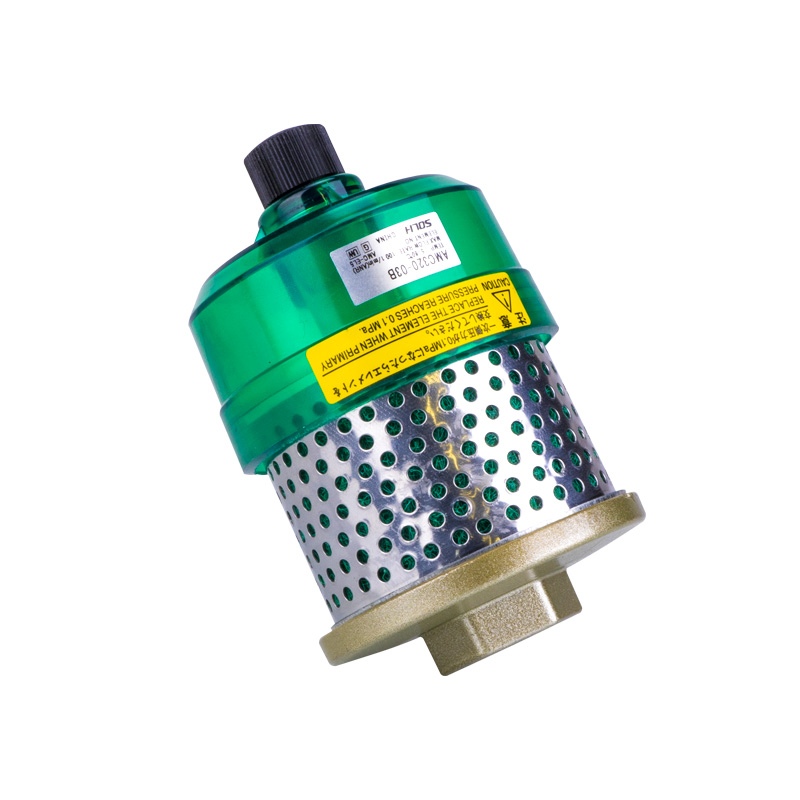

Oczyszczacz spalin serii SOLH AMC, znany również jako środek do usuwania oleju wydechowego lub środek wyciszający, integruje separację mgły olejowej i tłumienie hałasu w jednym urządzeniu. Wychwytuje mgłę olejową i drobny pył przenoszony w powietrzu wywiewanym z układów pneumatycznych, radykalnie zmniejszając hałas spalin. Rozwiązuje dwa typowe problemy warsztatowe: rozpryskiwanie mgły olejowej i zanieczyszczenie hałasem. Jest to udoskonalona alternatywa dla standardowych tłumików montowanych na króćcu wylotowym zaworów elektromagnetycznych i cylindrów pneumatycznych.

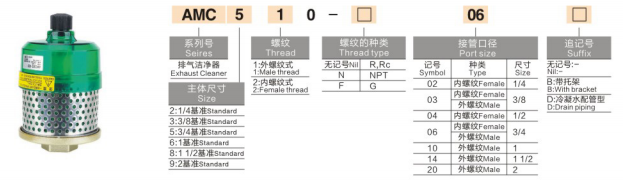

AMC + kod rozmiaru + forma gwintu + typ gwintu - rozmiar portu + opcja przyrostka
|
Pozycja |
Kod |
Znaczenie i opis |
|
1 |
AMC |
Seria: Środek do czyszczenia wydechów |
|
2 |
2/3/5/6/8/9 |
Rozmiar referencyjny korpusu: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1 / 2 |
Forma gwintu: 1=gwint zewnętrzny; 2=Gwint wewnętrzny |
|
4 |
Puste / N / F |
Typ gwintu: Puste = gwint stożkowy R/Rc; N=NPT; F=G gwint równoległy |
|
5 |
03.02.04.06.10.14.20 |
Rozmiar portu przyłączeniowego: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (przyrostek opcjonalny) |
B / D |
B=Z uchwytem montażowym; D=Typ rury spustowej do zbierania kondensatu |
|
Kod rozmiaru ciała |
Port referencyjny |
Maksymalny przepływ przetwarzania L/min |
Typowy przykład modelu |
|
2 |
1/4" |
≤300 |
AMC220-02 (gwint wewnętrzny 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (gwint zewnętrzny 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (gwint zewnętrzny 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (gwint zewnętrzny 1") |
Uwaga: rozmiar korpusu jest specyfikacją wzorcową; rzeczywisty rozmiar gwintu przyłącza jest określony przez piąty kod, który może być identyczny lub zmniejszony w przypadku użycia adaptera.
Przykład 1: AMC510-06: Oznaczenie korpusu 34", rzeczywisty port z gwintem zewnętrznym 3/4"
Przykład 2: AMC320-02: Oznaczenie korpusu 38", rzeczywisty port z gwintem wewnętrznym 1/4" (przyłącze zmniejszone)
Opcje przyrostka:
B Wyposażony w wspornik montażowy do mocowania na ramie maszyny, głównie dla wielkogabarytowych AMC
D Wersja przewodu spustowego z dolnym otworem wylotowym oleju/wody do scentralizowanego odzyskiwania oleju, idealna do stosowania w warunkach silnej mgły olejowej
|
Przedmiot |
Parametr |
|
Odpowiedni płyn |
Sprężone powietrze zawierające mgłę olejową i drobny pył |
|
Maksymalne ciśnienie robocze |
1,0 MPa |
|
Temperatura otoczenia |
-5 ℃ ~ + 60 ℃ (bez zamrażania) |
|
Ocena filtracji |
0,3 µm; Skuteczność usuwania mgły olejowej: 99% ~ 99,9% |
|
Redukcja hałasu |
30 ~ 35 dB(A), lepsze od standardowych tłumików |
|
Element filtrujący |
Kompozytowe włókno szklane + węgiel aktywny, wymienne |
|
Materiał obudowy |
Ognioodporne tworzywo konstrukcyjne, zapobiegające rozpryskom oleju |
Zasada działania
Powietrze wylotowe z elementów pneumatycznych dostaje się do AMC. Duże kropelki oleju są oddzielane przez odśrodkową konstrukcję prowadzącą, wyrzucane na wewnętrzną ściankę obudowy i odprowadzane do miski olejowej.
Przepływ powietrza przechodzi przez kompozytowe włókno szklane + element z węglem aktywnym, aby wychwycić drobną mgłę olejową i cząstki o wielkości ≥0,3 μm.
Powietrze przepływa przez zintegrowaną konstrukcję tłumiącą przed wypuszczeniem, co kończy usuwanie oleju i redukcję hałasu w jednym kroku.
Wbudowany zbiornik olejowy zbiera oddzielony olej w celu okresowego spuszczania, aby uniknąć wtórnego zanieczyszczenia.
|
Element porównawczy |
Środek do czyszczenia spalin SOLH AMC |
Standardowy tłumik serii AN |
|
Funkcja podstawowa |
Wyciszanie + filtracja mgły olejowej i pyłu, podwójna funkcja |
Tylko redukcja hałasu, bez separacji oleju |
|
Obsługa mgły olejowej |
Wysokowydajne wychwytywanie, zapobiega zanieczyszczeniu oleju warsztatowego |
Brak filtracji; mgła olejowa jest odprowadzana bezpośrednio do warsztatu |
|
Konserwacja |
Element wymienny + ręczny spust oleju, wielokrotnego użytku |
Bezpośrednia wymiana po zablokowaniu, brak struktury zbierającej olej |
|
Typowe zastosowanie |
Czysty warsztat, środowisko zabronione przez mgłę olejową |
Podstawowa redukcja hałasu bez konieczności kontroli poziomu oleju |
|
Poziom kosztów |
Około. 2 ~ 3 razy tłumik AN o tym samym rozmiarze portu |
Niski koszt podstawowej kontroli hałasu masowego |
Szybkie kroki wyboru
Potwierdź przepływ spalin: Wybierz przepływ znamionowy AMC ≥ maksymalny przepływ spalin zaworu elektromagnetycznego/cylindra
Dopasuj rozmiar otworu gwintowanego do otworu wylotowego elementu pneumatycznego
Strojenie aplikacji: Wersja standardowa do warsztatów ogólnych; AMC520 lub większy, preferowany do pomieszczeń czystych z żywnością i elektroniką, z zerową tolerancją na mgłę olejową
Konserwacja i wymiana
Cykl wymiany filtra: 3 ~ 6 miesięcy przy normalnym obciążeniu; co miesiąc sprawdzać, czy nie występuje ciężka mgła olejowa
Regularnie spuszczaj nagromadzony olej z dolnego kurka spustowego, aby uniknąć cofania się oleju i zatykania wkładu
Znaczący wzrost przeciwciśnienia spalin lub powolna praca cylindra wskazuje na zatkany element; natychmiast wymienić
Oczyszczacz spalin serii SOLH AMC jest zgodny z konwencją nazewnictwa SMC AMC, wymiarami interfejsu i parametrami wydajności. Elementy filtrujące są wymienne. Zapewnia niezawodne rozwiązanie obniżające koszty dla projektów maszyn automatyki i sprzętu eksportowego.
