Seria komponentów pneumatycznych

Przegub widełkowy z podwójnym uchem typu SOLH Y do końcówki drążka cylindra pneumatycznego, standardowe złącze widełkowe wymienne z częściami SMC/AirTAC. Gwint wewnętrzny M10×1,25-M27×2 pasujący do otworów 32-125 mm, otwór na kołek φ10-27 mm, wychylenie w jednej płaszczyźnie ±5°. Stal węglowa czerniona/ocynkowana lub stal nierdzewna. Idealny do pojedynczych uchwytów obciążeniowych o dużym obciążeniu w mechanizmach pchanych i przegubowych.

Złącze pływające typu SOLH F do końcówki tłoczyska cylindra pneumatycznego, elastyczne złącze kompensacyjne z głowicą kulową. Absorbuje niewspółosiowość osiową/promieniową (osiową ±1,5 mm, kątową ±2°~±5°), eliminuje siłę boczną i chroni uszczelki cylindrów. Gwinty M6×1,0-M20×1,5 pasujące do otworów 16-100 mm, aluminium anodowane lub stal nierdzewna 304. Zamienne z serią AirTAC F, SMC JAF/JAHF. Idealny do zaciskania, linii montażowych i transportu o długim skoku.

Łożysko końcowe pręta typu rybie oko SOLH U do końcówki drążka cylindra pneumatycznego, uniwersalny przegub przegubowy 360° z wychyleniem ± 13° ~ ± 15°. Kompensuje odchylenie współosiowe do 2 mm, eliminuje siłę boczną i chroni uszczelki cylindrów. Gwinty M6×1,0-M27×2 pasujące do otworów 16-125 mm, stal łożyskowa / miedź samosmarująca / stal nierdzewna 304. AirTAC F-U i SMC PHS wymienne. Idealny do mechanizmów o dużej prędkości, mimośrodowych i wielokątowych.

Samoblokujące pneumatyczne szybkozłącze SOLH typu C, samoblokująca konstrukcja z kulką stalową do obsługi jedną ręką. Uszczelnienie NBR, ciśnienie robocze 0-1,0 MPa. Opcje ze stali niklowanej/plastiku. Seria PP10~PP40, PF/PH/SP/SM do rurki PU Φ4×6~Φ8×12 i gwintów G1/4, G3/8, G1/2. Różne marki wymienne z SMC i AirTAC. Szeroko stosowany w sprężarkach powietrza, narzędziach pneumatycznych i liniach pneumatycznych generatorów podciśnienia.

SOLH KQ2H, proste złącze wciskane jednym dotknięciem, bezpośredni zamiennik SMC KQ2H. Korpus POM, gwint mosiężny niklowany, uszczelka NBR. Działa dla sprężonego powietrza do 1,0 MPa i podciśnienia do -95 kPa. Obejmuje rury Φ2-Φ16 PU/PA, metryczne gwinty stożkowe M i R, konfiguracje o równej średnicy i konfiguracje redukcyjne. Idealny do generatorów podciśnienia, mikrocylindrów i zamkniętych rurociągów pneumatycznych automatyki.

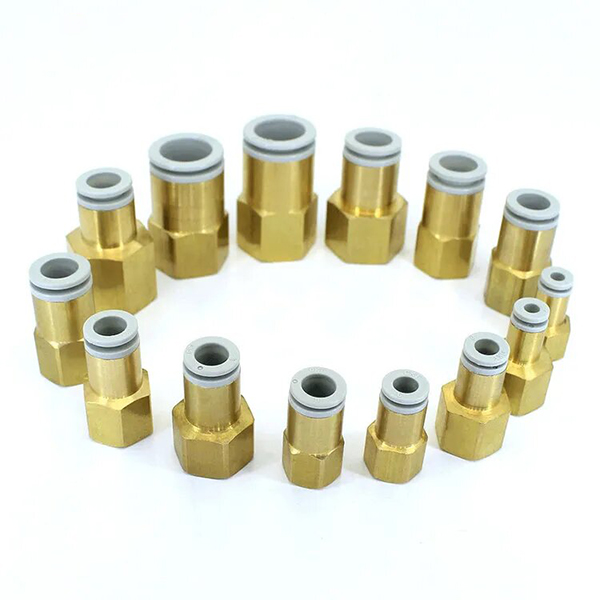

Złącze wtykowe SOLH KQ2F z jednym dotknięciem, bezpośredni zamiennik SMC KQ2F. Korpus z niklowanego mosiądzu, uszczelka NBR, pracuje w próżni (-0,1 MPa) do 1,0 MPa sprężonego powietrza. Jeden koniec do rurki PU/PA/FEP/PFA, drugi koniec z gwintem wewnętrznym M5/Rc1/8~Rc1/2. Kompaktowa, obrotowa konstrukcja do stosowania w ciasnych przestrzeniach rurowych, szeroko stosowana w zaworach elektromagnetycznych, cylindrach i obwodach podciśnieniowych automatyki.

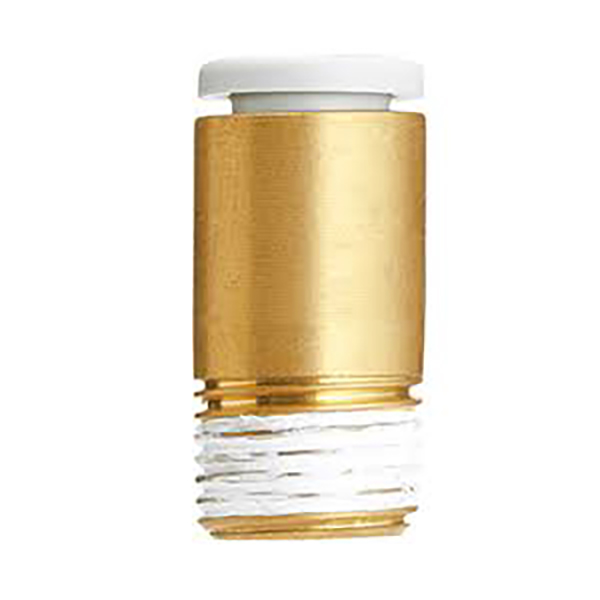

Złącze wciskane SOLH KQ2S, bezpośrednia wymiana SMC KQ2S. Korpus z niklowanego mosiądzu, uszczelka NBR, pracuje w próżni (-0,1 MPa) do 1,0 MPa sprężonego powietrza. Jeden koniec do rurki PU/PA, koniec z gwintem zewnętrznym z zagłębionym wewnętrznym gniazdem sześciokątnym, umożliwia dokręcanie kluczem sześciokątnym w ciasnych miejscach. Doskonały do ​​kompaktowych wysp zaworowych, przewodów pneumatycznych o dużej gęstości i systemów adsorpcji próżniowej.

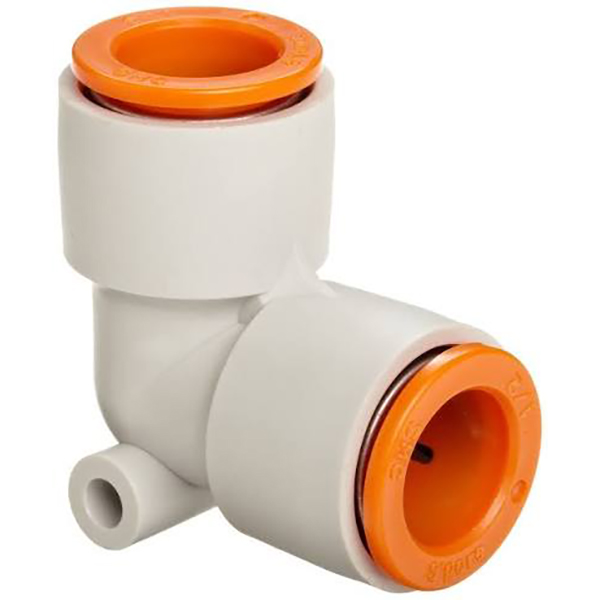

SOLH KQ2L jednoprzyciskowe złącze kolankowe 90°, bezpośredni zamiennik SMC KQ2L. Korpus POM, uszczelka NBR, obsługuje sprężone powietrze o ciśnieniu 0 ~ 1,0 MPa i podciśnienie do 95 kPa. Wiele stylów: gwint zewnętrzny, kolano o równej średnicy, kolano trzpienia i kolano trzpienia redukcyjnego do rurki PU/PA. Idealny do oszczędzających miejsce rurociągów o kącie 90° w generatorach podciśnienia, zaworach elektromagnetycznych i maszynach automatyki.

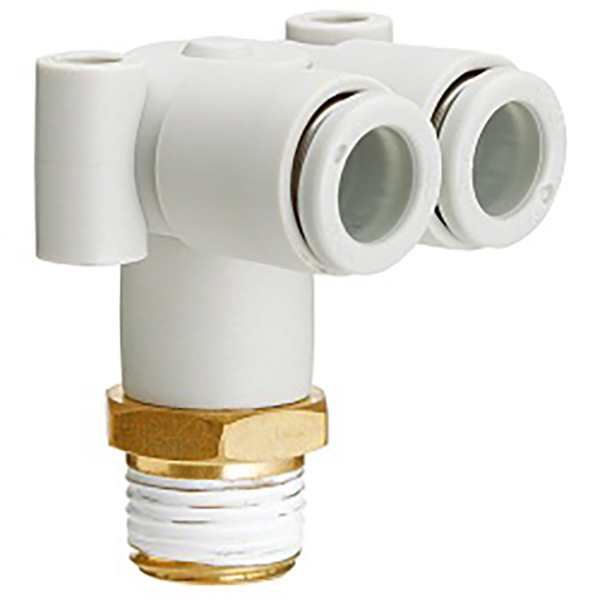

SOLH KQ2LU Dwukolankowe złącze wtykowe typu L od 1 do 2, wymienne z SMC KQ2LU. Konstrukcja z jednym wlotem i dwoma wylotami pod kątem 90° zapewnia zrównoważony przepływ powietrza. Korpus POM, gwint z niklowanego mosiądzu i uszczelka NBR, działa dla sprężonego powietrza 0 ~ 1,0 MPa i próżni -95 kPa. Wiele opcji gwintów i o tej samej średnicy dla rurek PU/PA, szeroko stosowanych w robotycznych efektorach końcowych i rozgałęzieniach przyssawek próżniowych.
