Złącze pływające serii JA / JB / JC / JS

Złącze pływające serii SOLH JA / JB / JC / JS | Złącze końcowe drążka pneumatycznego odpowiadające SMC

Marka: SOLH firmy Richge Technology | Standardowe złącze pływające SMC, bezpośrednia wymiana

1. Przegląd produktu

  Złącze pływające działa jak elastyczny przegub pomiędzy tłoczyskiem cylindra a obciążeniem. Jego podstawową funkcją jest pochłanianie błędów niewspółosiowości montażu i równoległości. Chroni tłoczysko przed naciskiem bocznym, zmniejszając zginanie, nadmierne zużycie i ryzyko zakleszczenia. Jest to standardowe, niezbędne akcesorium do maszyn automatyki.

2. Klasyfikacja i różnice czterech serii

3. Ogólne Dane Techniczne

   Kąt obrotu: ±5° dla JA/JB/JS; wybrane modele JC do ±10°

   Dopuszczalne przesunięcie: 0,5 ~ 1 mm (JA); 0,5 mm (JB/JC/JS)

     • Temperatura pracy: -5 ~ + 70 ℃ (standardowo); -10~+120℃ (stal nierdzewna JS)

     • Rozmiary gwintów: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, dopasowane do średnicy cylindra

     • Ciśnienie robocze: ≤1 MPa dla pneumatyki; ≤3,5 MPa dla wersji hydraulicznych o dużej wytrzymałości

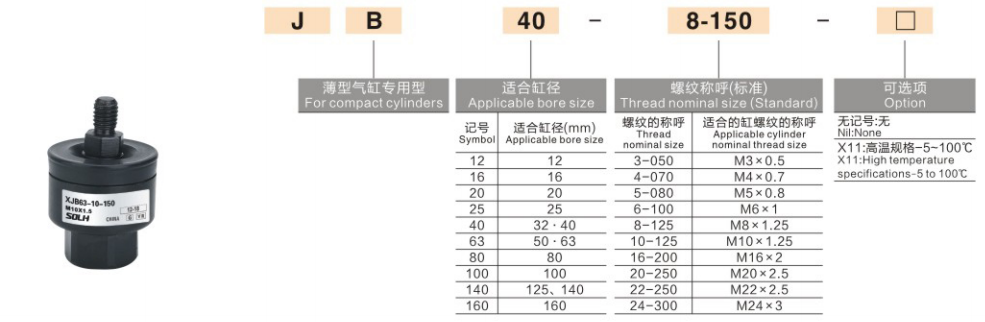

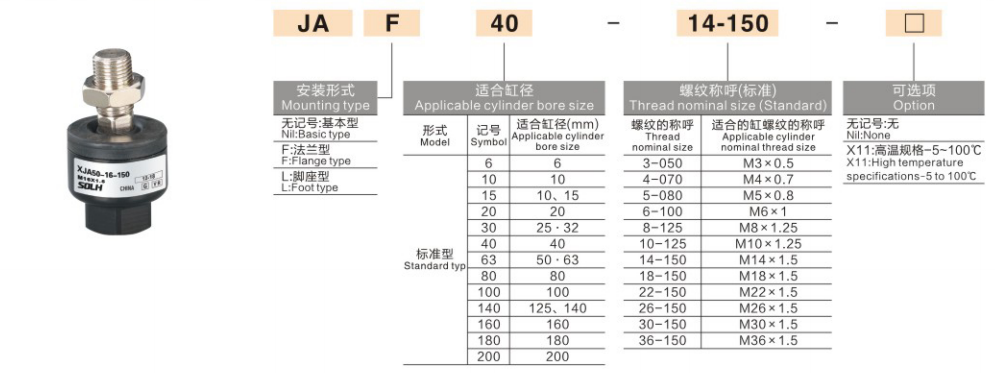

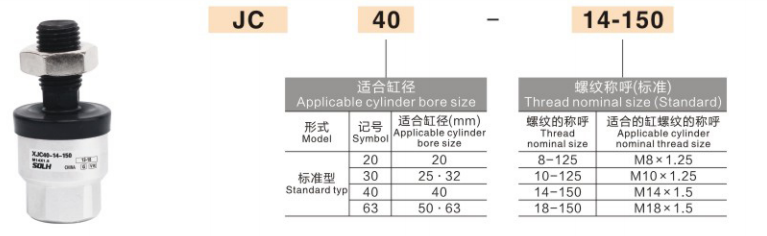

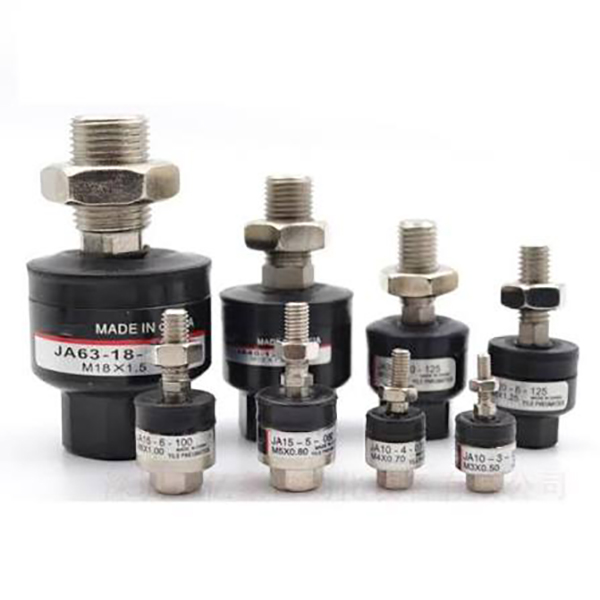

4. Wyjaśnienie kodu modelu i przykłady

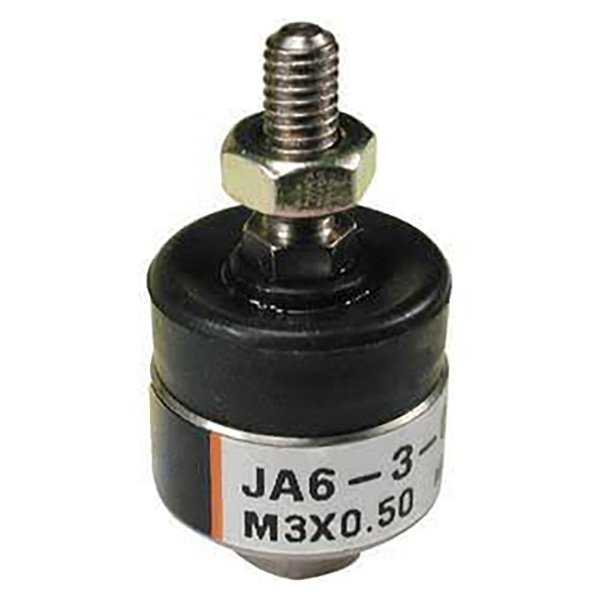

  Weź JA20-8-100 / JB16-6-080 jako odniesienie:
  Przedrostek JAJB/JC/JS = typ serii
  Pierwsza liczba (20/16): dopasowana średnica cylindra Φ20 / Φ16
  2. liczba (86): gwint tłoczyska M8×1,25 / M6×1,0
  Przyrostek (100080): wymiar montażowy / kod pręta, odpowiada standardowej długości całkowitej

5. Przewodnik po wyborze w trzech krokach

  1. Wybierz serię według typu cylindra
     Cylinder standardowy (SC  SI / CP96) → JA, priorytet ogólny

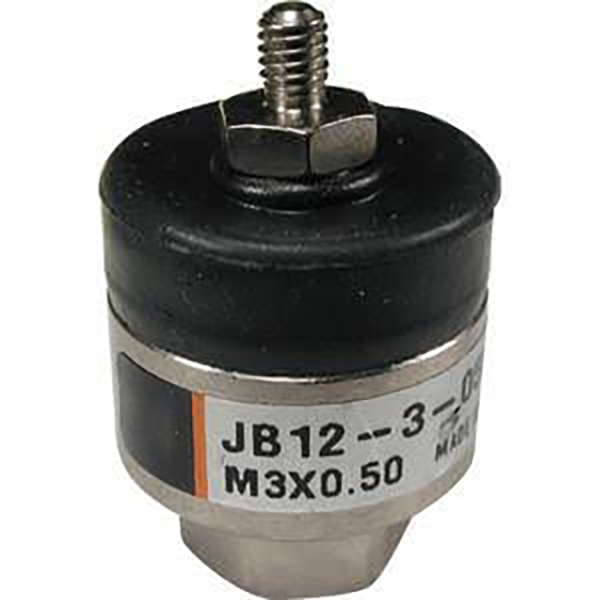

     Cienki cylinder (CQ2  CDQ2) → JB, kompaktowa przestrzeń
     Mikrocylinder o bardzo ciasnym układzie → JC ultra-krótki

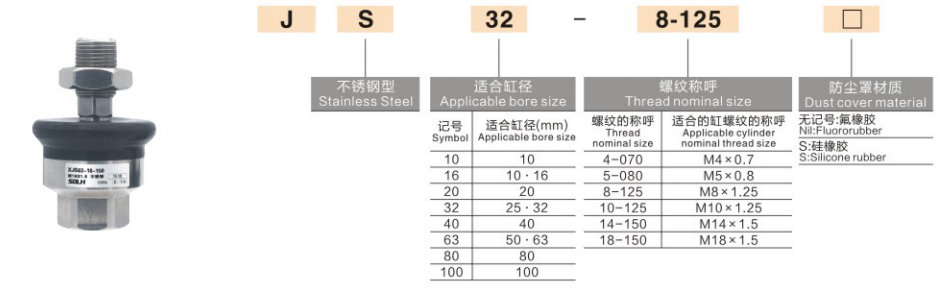

     Żywność środowisko medyczne / mokre / korozyjne → stal nierdzewna JS

  2. Dopasuj gwint i rozmiar otworu
     Sprawdź gwint tłoczyska (M5 M8 / M10 itp.) i średnicę cylindra. Uwaga: ten sam otwór różnych marek może mieć różne specyfikacje gwintów, zawsze sprawdzaj z rzeczywistym rysunkiem cylindra.

  3. Dopasuj obciążenie i warunki pracy
     Standardowa pneumatyka: seria standardowa OK

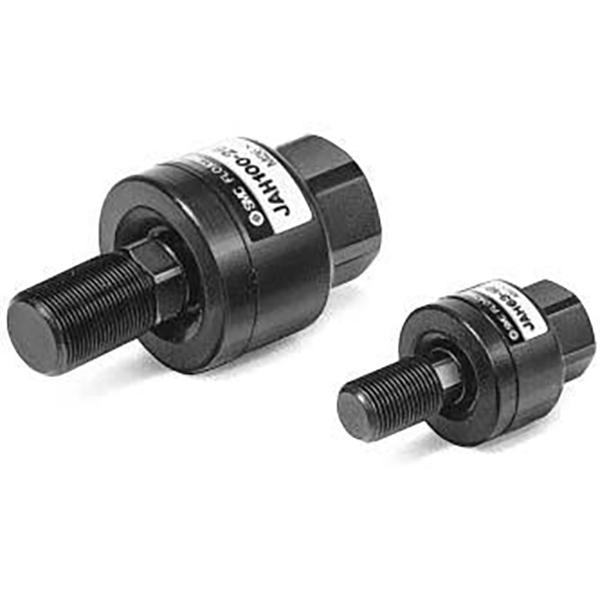

     Układ hydrauliczny do dużych obciążeń: wybierz dedykowane złącze pływające do dużych obciążeń (nie normalne JA)
     Ruch posuwisto-zwrotny o wysokiej częstotliwości: preferuj wersję z osłoną przeciwpyłową, aby zapewnić dłuższą żywotność

6. Uwagi dotyczące instalacji i obsługi

     • Zdejmij osłonę przeciwpyłową przed nakręceniem na tłoczysko i załóż ją ponownie po montażu, aby uniknąć zmiażdżenia osłony.

     • Nałóż niewielką ilość anaerobowego środka do zabezpieczania gwintów na gwinty. Taśma PTFE jest zabroniona; zanieczyszczenia mogą zablokować przegub kulowy.

     • Przestrzegać podanego momentu dokręcania. Nadmierne dokręcenie blokuje przegub kulowy i uniemożliwia działanie pływające.

     • Po montażu należy ręcznie przechylić, aby potwierdzić swobodny ruch bez sklejania.

7. Oświadczenie o wymianie SOLH

     Złącza pływające SOLH JA/JB/JC/JS w pełni odpowiadają kodowaniu modeli SMC, specyfikacjom wymiarów i wydajności. Bezpośredni zamiennik importowanych części, po konkurencyjnych cenach i krótszym czasie realizacji, idealny do redukcji kosztów sprzętu masowego.
