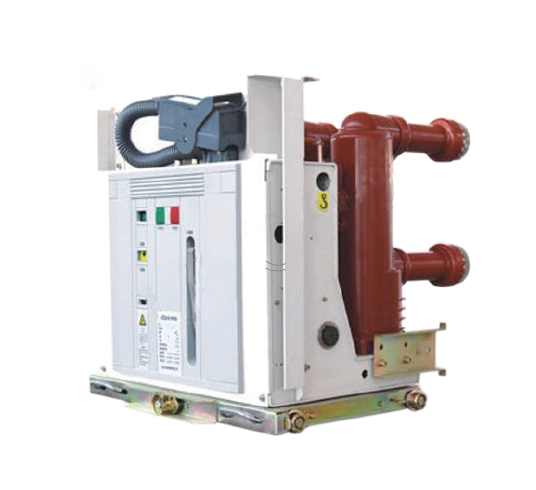

VSG-12 Cylinder wycofywany z obwodem VCB

VSG-12 Cylinder wycofywany z obwodem VCB

   Cieszymy się wyjątkowo dobrym statusem wśród naszych potencjalnych klientów dla naszej doskonałej najwyższej jakości towarów, konkurencyjnej ceny i idealnej usługi dla rozdzielni elektrycznych zamkniętych w metal, szafka dystrybucyjna LV, rozdzielnica rozdzielnicza o wysokim napięciu. W obliczu przyszłości będziemy nadal przestrzegać podstawowych wartości uczciwości, szacunku, innowacji, pasji i profesjonalnego zespołu, zawsze przestrzegamy podejścia zorientowanego na klienta i oddawaj globalne klientów z wysokiej jakości produktami i usługami. Polegamy na naszych bogatych zasobach ludzkich i doskonałych warunkach badań naukowych, aby dostosować się do ogólnego rozwoju rynku z innowacyjnym mechanizmem. Najpierw realizujemy cel „Quality, reputacji i służby” i przestrzegamy dyrektorów handlowych „równości i wzajemnych korzyści”. I będziemy serdecznie współpracować z przyjaciółmi różnych kręgów zarówno w kraju, jak i za granicą z nowym gestem.

Wycofany z wycofywania wyłącznika próżniowego

  VSG-12 Wewnętrzny wyłącznik próżniowy (ABBR.: Wyłącznik obwodu) to trójfrazowy A.C. 50 Hz Dystrybucja zasilacza wyposażona w znamionowe napięcie 12 kV. Produkt ten jest zgodny z GB1984-2003 (wyłącznik wysokiego napięcia A.C.), JB3855-1996 (3,6-4,5 kV obwodu obwodu wysokiego napięcia), DL403-2000 (Warunki techniczne do zamówienia 12-40,5 kV wyłącznika próżniowego napięcia) i IEC Standard 622271-100 (wysokość obwodu w obwodzie 12-40,5 kV wysokiego napięcia napięcia) Breaker). Może być używany do ochrony i kontrolowania urządzeń w sprzęcie siatki oraz dynamicznej konstrukcji przedsiębiorstwa przemysłowego i wydobywczego. Jest odpowiedni do przełączania obciążenia i częstego działania z inną właściwością oraz możliwości wielu razy działań prądu zerwania.

W pomieszczeniu wyłączniki próżniowe są odpowiednie dla trójfazowych systemów zasilania prądu przemiennego z napięciami znamionowymi do 12 ~ 24 kV i częstotliwości 50/60 Hz. Są one szeroko stosowane w elektrowniach, podstacjach, petrochemikaliach, metalurgii, branżach produkcyjnych i innych branżach, lotniskach, obszarach mieszkalnych itp. Kontroluj i chronią sprzęt elektryczny, szczególnie na przypadki, które muszą być rzadko obsługiwane przy prądu znamionowym lub wielkopornym. Można go instalować w wewnętrznej izolowanej powietrzu rozdzielnicy, takim jak Kyn28 lub AMS.

  Breaker jest wykonany z dojrzałej technologii APG. Zastosowanie bufora terminala VD4 zapewnia, że ​​terminal wewnętrzny jest bardziej niezawodny w każdym środowisku operacyjnym. VD4 może w pełni spełniać wymagania GB, DL, IEC, DIN, VDE oraz standardy innych zaawansowanych krajów uprzemysłowionych.

Wyłącznik próżniowy składa się głównie z trzech części: łuku próżniowego, komorę gaszenia, mechanizmu operacyjnego, wspornika i innych komponentów.

1. Komora gaszenia łuku próżniowego

Zgodnie z różnymi typami przełączników istnieją ceramiczne komory gaszenia łuku próżniowego z zewnętrznymi ekranami, małe próżniowe komory gaśnicze z pośrednieniami uszczelnionymi pola magnetycznym w kształcie kubka oraz wewnętrzne uszczelnione szklane bąbelkowe komory gaszenia. Podstawowa struktura jest następująca:

•  Authert Izolacja Shell ： Szczerczowy system izolacji złożony z ceramicznego, szklanego lub mikrokrystalicznego szklanego cylindra izolacyjnego, ruchomej pokrywy końcowej, stałej pokrywy końcowej i rura falistej ze stali nierdzewnej to próżniowo uszczelniony pojemnik. Aby zapewnić szczelność, oprócz ścisłych procedur operacyjnych w typie uszczelnienia, sam materiał musi również mieć niewielką oddychalność i wewnętrzne uwalnianie gazu.

• System przewodzący ： Składa się z stałego pręta przewodzącego, stałej powierzchni łuku, stałego styku, ruchomego styku, ruchomej powierzchni łuku i ruchomego pręta przewodzącego. Strukturę kontaktu można z grubsza podzielić na trzy typy: kontakt cylindryczny, poprzeczna powierzchnia skontaktowań po polu magnetycznym o spiralnym kształcie i kontakt wzdłużnego pola magnetycznego. Obecnie ten rodzaj komory gaśniczej ARC przyjmuje podłużną technologię pola magnetycznego, która ma silną i stabilną zdolność gaśniczą łukową.

• System ekranowania ： Pokrycie ekranowania jest niezbędnym składnikiem w komorze gasącej łuk próżni, a istnieją różne rodzaje pokrywy ekranowania, takie jak główna pokrywa ekranowania otaczająca punkt kontaktowy, pokrywka ochrony rur z falistością i napięcie wyrównania. Funkcja głównej osłony osłony jest następująca: ① Aby zapobiec rozpryskiwaniu produktów na wewnętrzną ścianę powłoki izolacyjnej podczas procesu łuku, zmniejszając w ten sposób siłę izolacji skorupy. ② Poprawa jednorodności rozkładu pola elektrycznego w komorze gaśniczej łukowej jest korzystna dla zmniejszenia wytrzymałości pola lokalnego i promowania miniaturyzacji próżniowej komory skondensującej łuk ARC.

2. Mechanizm operacyjny

Według różnych rodzajów wyłączników stosuje się różne mechanizmy pracy. Wspólne mechanizmy pracy obejmują sprężynowy mechanizm pracy (VS1), mechanizm obsługi magnesu stałego i mechanizm pracy kombinacji (VBD).

Inne części: pojazdy podwozia, wsporniki izolacyjne, izolatory itp.

Jakie są cechy wyłączników próżniowych

• Silna pojemność zerwania, do 50KA; Po złamaniu medium między pęknięciami szybko się odbiera i nie ma potrzeby wymieniającej medium.
• Odległość otwarcia kontaktu jest niewielka. Odległość przełamania kontaktu w wyłączniku próżniowym 10KV wynosi tylko około 10 mm. Wymagana moc robocza jest niewielka, działanie jest szybkie, mechanizm operacyjny można uprościć, a żywotność usług można przedłużyć. Zasadniczo konserwacja nie jest wymagana przez około 20 lat.
• Krótki czas gaszenia, niskie napięcie łukowe, energia o niskiej zawartości łuku, straty o niskim kontakcie i wielokrotne przerwy.
• Mobilny pręt prowadzący ma małą bezwładność i nadaje się do częstego działania.
•  Podczas obsługi przełącznika szum akcji jest niski, dzięki czemu nadaje się do użytku miejskiego.
• Nośniki do gaszenia lub izolacji nie używają oleju i nie ma zagrożenia pożaru ani eksplozji.
• Głowica kontaktowa jest w pełni zamkniętą strukturą, która nie zmniejszy jej wydajności ze względu na wpływ wilgoci, pyłu i szkodliwych gazów. Niezawodne działanie i stabilna wydajność ON-OFF. Jako niezależny komponent, komora gaśniczą ARC jest łatwa do zainstalowania i debugowania.
• Podczas okresu żywotności wyłącznika próżniowego część kontaktowa nie wymaga konserwacji i kontroli. Nawet w przypadku przeprowadzenia konserwacji i kontroli wymagany czas jest bardzo krótki.
• Łuk gaszony jest w zamkniętym pojemniku, a łuk i gorący gaz nie są odsłonięte.
• Wyposażony w wiele funkcji przekładających się, odpowiednie dla potrzeb aplikacji sieci dystrybucji

Korzyść:

• Prosta struktura
• Dostosować się do bardzo niskiej oporności przenikliwości próżniowej
• Optymalizacja adaptacji i modułowy mechanizm operacji sprężyny
• Nadaje się do częstych operacji
• Bezpłatna konserwacja, długa żywotność
• Bardzo niezawodna wydajność

Podstawowe informacje.

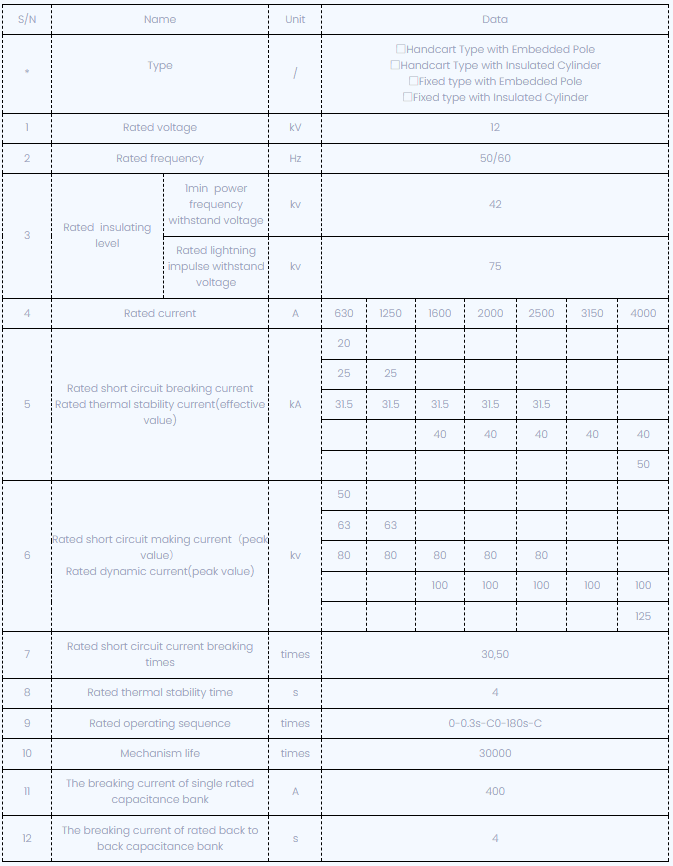

Parametry techniczne

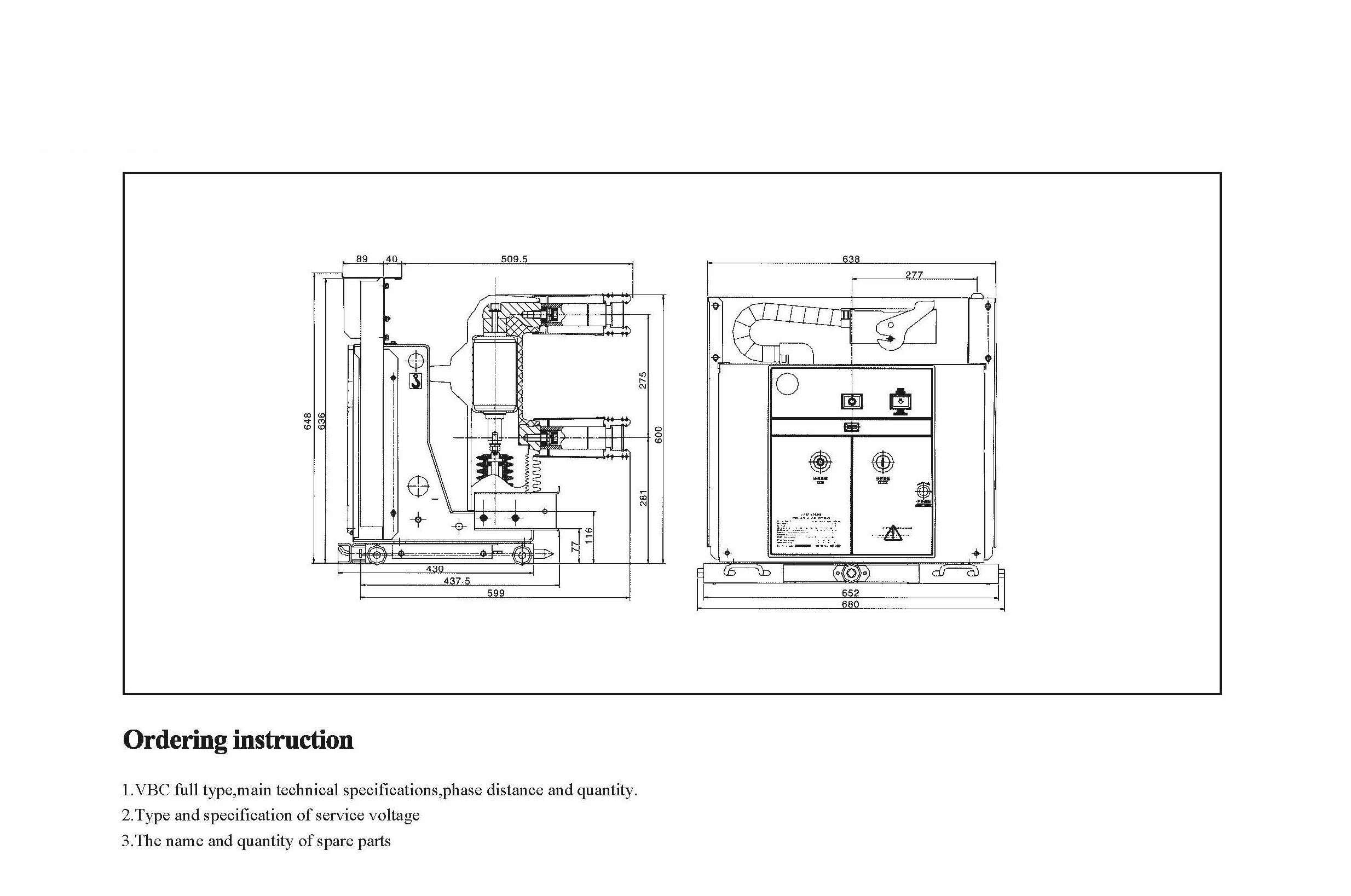

Rysunki techniczne

Środowisko serwisowe dla wyłącznika próżniowego wysokiego napięcia (VCB)

a) Temperatura powietrza: najwyższa temperatura: +40ºC; Najniższa temperatura: -25ºC

B) wilgotność: średnia comiesięczna wilgotność wynosi 95%; Średnia wilgotność dzienna wynosi 90%.

c) Wysokość: maksymalna instalacja Wysokość: 2500 m

d) Oczywiście nie ma powietrza w otoczeniu zanieczyszczonym przez żrące i palne gazy, pary itp.
