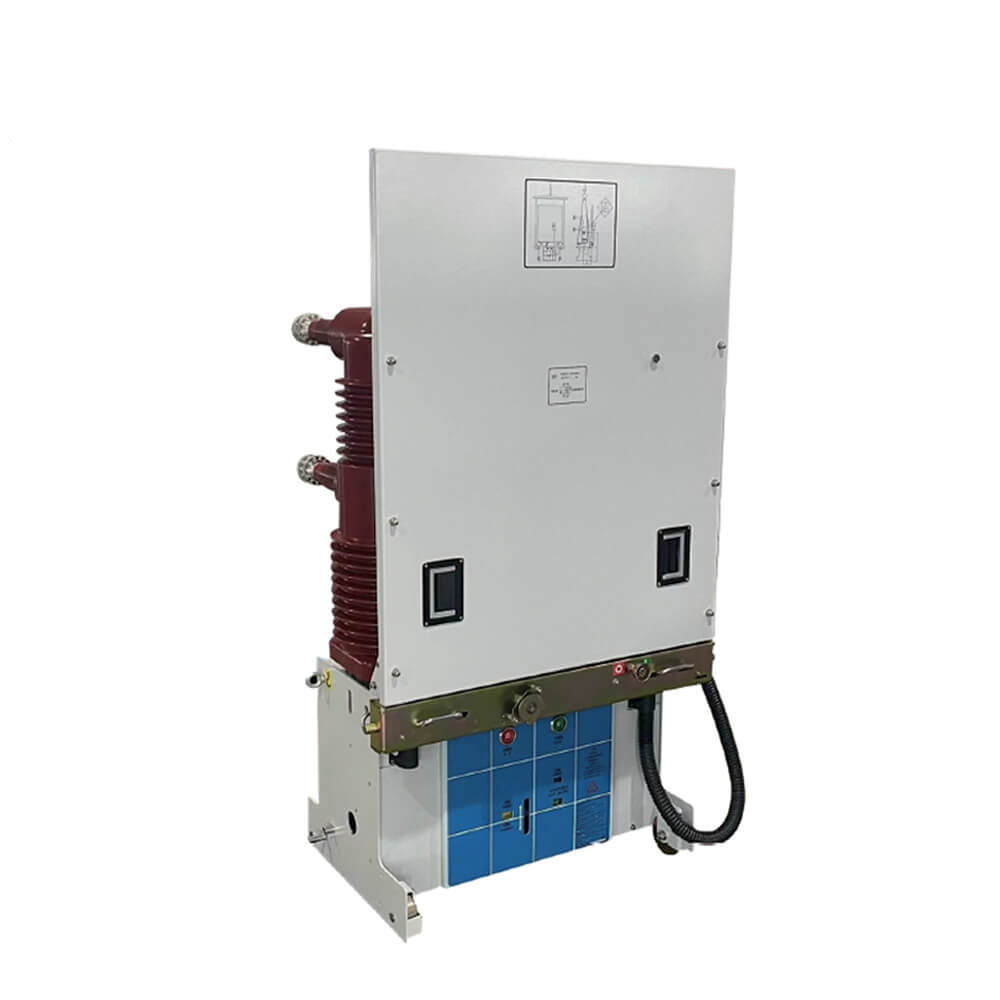

35 kV podłogowy wyłącznik próżniowy z mechanizmem sprężynowym VBI

35 kV podłogowy wyłącznik próżniowy z mechanizmem sprężynowym VBI

     Obwód próżniowy VSG-40.5 jest nowym typem trójfazowym 50 Hz według unikalnej koncepcji projektowej i w połączeniu z zapotrzebowaniem i rozwojem rynku, znamionowe napięcie rozdzielnicy wewnętrznej 40,5 kV można go dostarczyć do przedsiębiorstw przemysłowych i górniczych, elektrowni i podstacji jako kontroli i ochrony wyposażenia elektrycznego i jest odpowiednie do pracy.

VBI wewnętrzny wyłącznik VBI Vacum Vacum Circuit jest urządzeniem wewnętrznym z trójfazowym AC 50 Hz i napięciem znamionowym 40,5 kV. Może być stosowany do kontroli i ochrony urządzeń elektrycznych w przedsiębiorstwach przemysłowych i górniczych, elektrowniach i podstacjach, szczególnie w przypadku miejsc z częstymi operacjami. Forma instalacyjna wyłącznika w szafce przełącznika może być typem stałym lub typem wycofywanym zainstalowanym na wózku. VBI wewnętrznego wyłącznika próżniowego ma niezawodną wydajność i jest łatwa w instalacji. Jest to najlepszy wybór kontroli i ochrony systemów transmisji i dystrybucji wysokiego napięcia.

 Przegląd produktu

    Wyłącznik próżniowy montowany na podłodze VBI-40.5 to wysokowydajne urządzenie przełączające o średnim napięciu zaprojektowanym do niezawodnej ochrony i kontroli układów elektrycznych o wartości 40,5 kV. Wykorzystując zaawansowaną technologię przenikliwości próżniowej, zapewnia wydajne hartowanie łukowe, minimalne konserwację i długą żywotność operacyjną. Idealny do sieci dystrybucji energii, zakładów przemysłowych i podstacji, ten wyłącznik łączy solidną konstrukcję z przyjazną dla użytkownika operacją.

Kluczowe funkcje

Ocena napięcia:40,5 kV (wytrzymaj Impuls Lightning 95 kV).

Obecna ocena:Do 2500A ciągłe, 31,5KA zwarciowe pojemność.

Interrupter próżniowy:Hermetycznie zapieczętowany, pozbawiony utrzymania i przyjazny dla środowiska (bez gazu SF₆).

Mechanizm:Operowany sprężyn lub mechanizm 储能 napędzany silnikiem do szybkiego zamykania/otwierania (<50 ms).

Bezpieczeństwo:Zintegrowana konstrukcja przeciwpoślizgowa, blokady mechaniczne/elektryczne i przełączniki uziemienia.

Zgodność ze standardami:Spotyka IEC 62271, GB/T 1984 i ANSI C37.04.

Instrukcje instalacyjne

3.1 Kontrole przed instalacją

Sprawdź nienaruszone opakowanie i brak uszkodzeń fizycznych.

Potwierdź znamionowe parametry dopasowane do wymagań systemowych.

Zapewnij poziom, beton bez wibracji.

3.2 Kroki montażowe

Zabezpiecz wyłącznik do podłogi za pomocą śrub kotwiących (zalecane M16).

Podłącz podstawowe szyny z ustawieniami momentu obrotowego na specyfikacje producenta (np. 50 nm).

Wtórne kable sterujące w zaciskach (oznaczone „cewka otwartą/zamkniętą”, „kontakty pomocnicze”).

Uziemić podwozie wyłącznika (rezystancja uziemienia ≤4 Ω)

Przewodnik operacyjny

4.1 Ręczne działanie

Zamknięcie: Obróć uchwyt ręczny zgodnie z ruchem wskazówek zegara, aż „kliknięcie” potwierdzi zaangażowanie.

Otwarcie: Naciśnij czerwony przycisk „Trip” lub pociągnij mechaniczną dźwignię wycieczkową.

4.2 Operacja elektryczna

Zastosuj 220VDC/110VAC do cewki zamykającej (impuls momentu) w celu uzyskania pilota.

Użyj przełącznika selektora lokalnego/zdalnego dla trybu.

4.3 Wskaźniki i alarmy

Zielona dioda LED: Breaker zamknięty.

Czerwona dioda LED: Breaker Otwarta/potknięta.

Kontakty alarmowe: Wyzwalacz na utratę ciśnienia SF₆ (jeśli jest wyposażona) lub sprężyna

Konserwacja i rozwiązywanie problemów

5.1 Rutynowe kontrole

Sprawdzaj kontakty co 5000 operacji (za pośrednictwem rzutni).

Smaruj ruchome części corocznie smarem o wysokiej temperaturze.

Opór izolacji testowej (> 1000 mΩ @5kV).

5.2 Powszechne problemy

Brak zamknięcia: Sprawdź moc sterowania, ładunek sprężyny lub warunki blokady.

Nadmierne ogrzewanie: dokręć połączenia; Zmierz rezystancję kontaktową (<50 μ μ μt).

Ostrzeżenia bezpieczeństwa

De-energetyzuj przełom przed serwisowaniem.

Tylko przeszkolony personel powinien przeprowadzić konserwację.

Nigdy nie działaj z widocznymi uszkodzeniami lub nieprawidłowymi dźwiękami.

Środowisko i usuwanie

Usunąć interrutat próżni jako odpady elektroniczne (nie zachwycone).

Recykling metali i tworzywa sztucznego na lokalne przepisy.

Podstawowe informacje.

Parametry techniczne

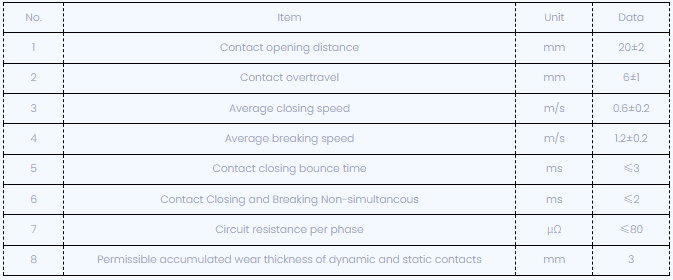

Po dostosowaniu wyłącznika obwodu parametry charakterystyczne mechaniczne pokazano poniżej:

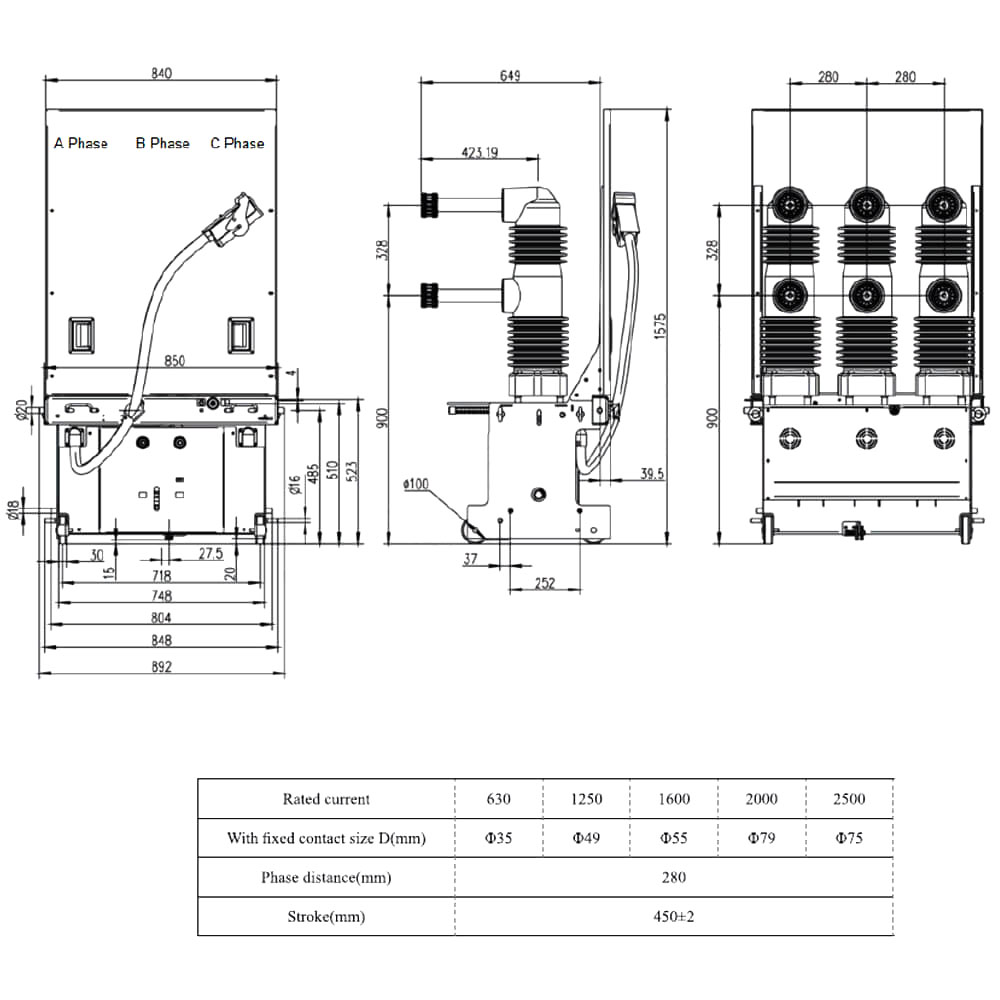

Rysunki techniczne

Stosowanie warunków otoczenia

1. Temperatura otoczenia: -10C ~ +40C (umożliwia przechowywanie i transport w wieku -30 stopni Celsjusza);

2. wilgotność otoczenia: Średnia wilgotność dnia powinna wynosić nie więcej niż 95%. Średnia wilgotność miesiąca powinna wynosić nie więcej niż 90%;

3. Nasycone ciśnienie pary: Średnie ciśnienie dnia powinno wynosić nie więcej niż 2,2 kPa; Średnia presja miesiąca nie powinna już być

niż 1,8 kPa;

4. Wysokość: ≤1500 m;

5. Intensywność trzęsienia ziemi: ≤8 stopnia;

6. Należy go zainstalować w miejscu bez ognia, eksplozji, poważnego brudu i erozji chemicznej i gwałtownych wibracji.
