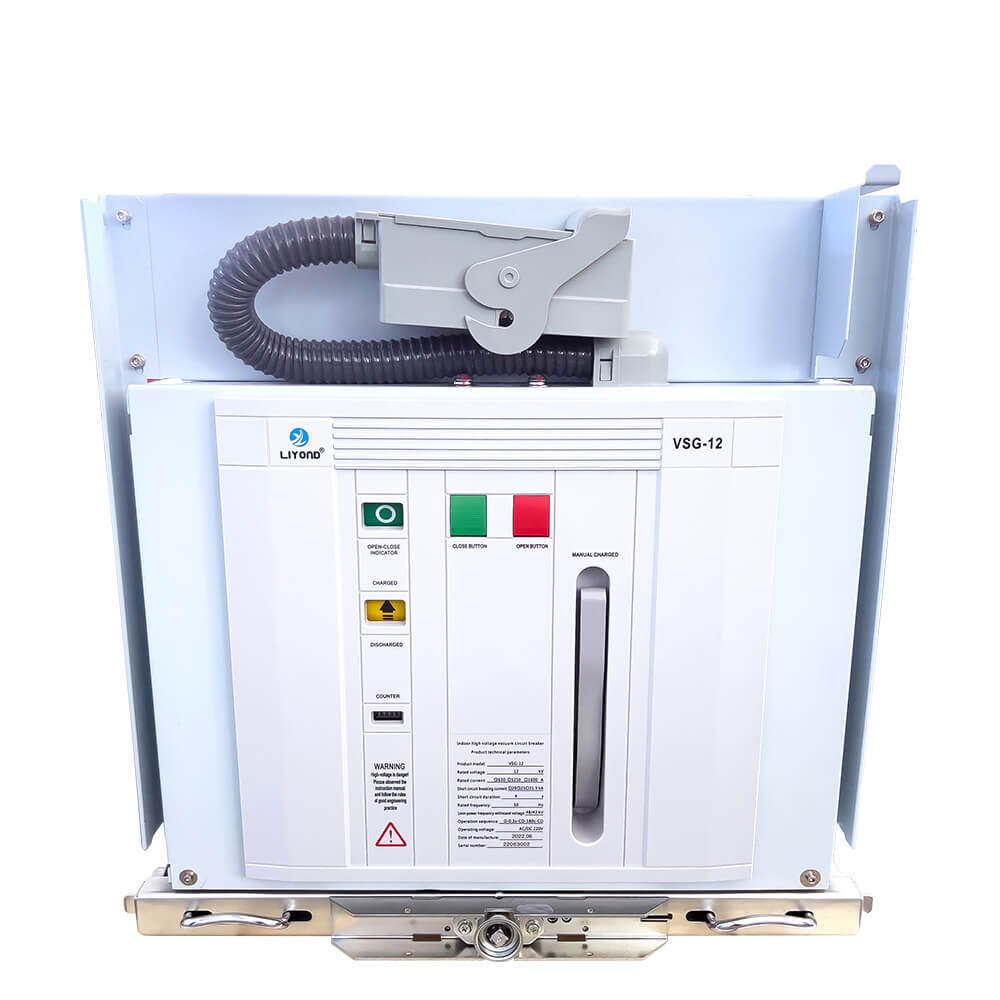

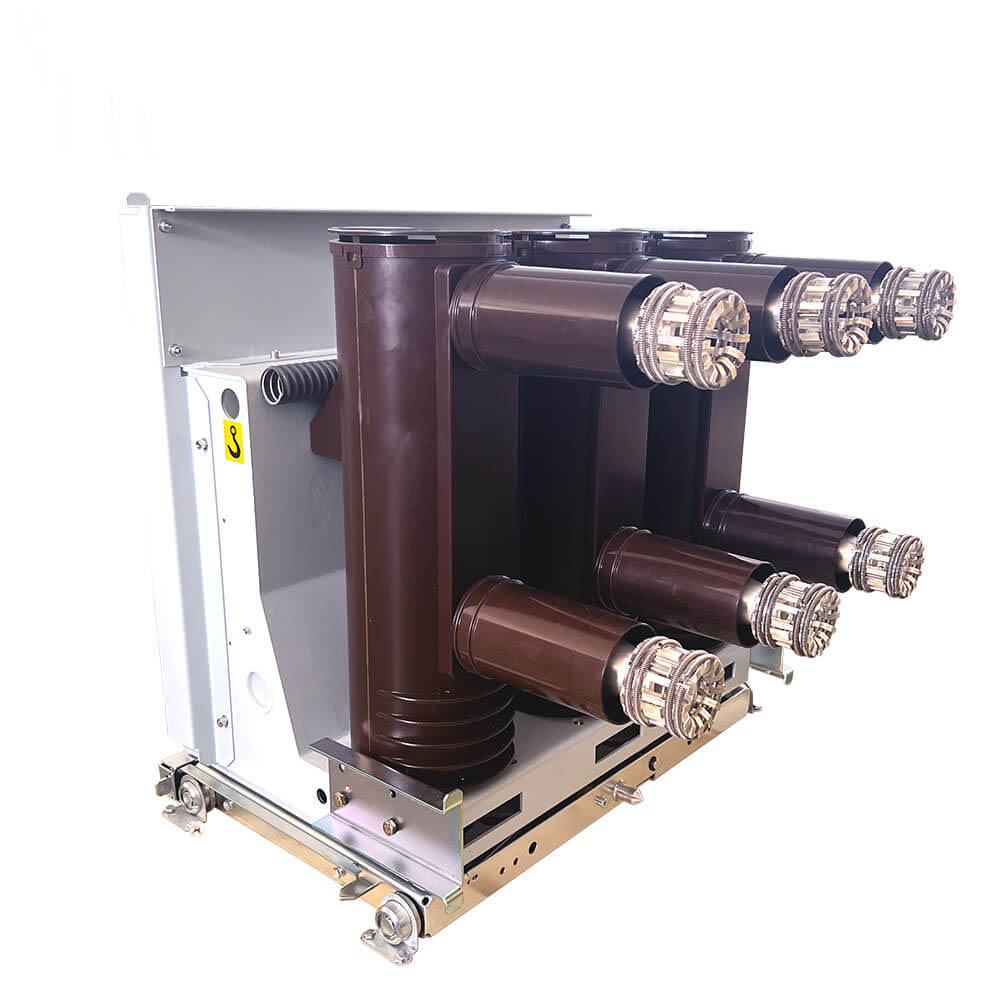

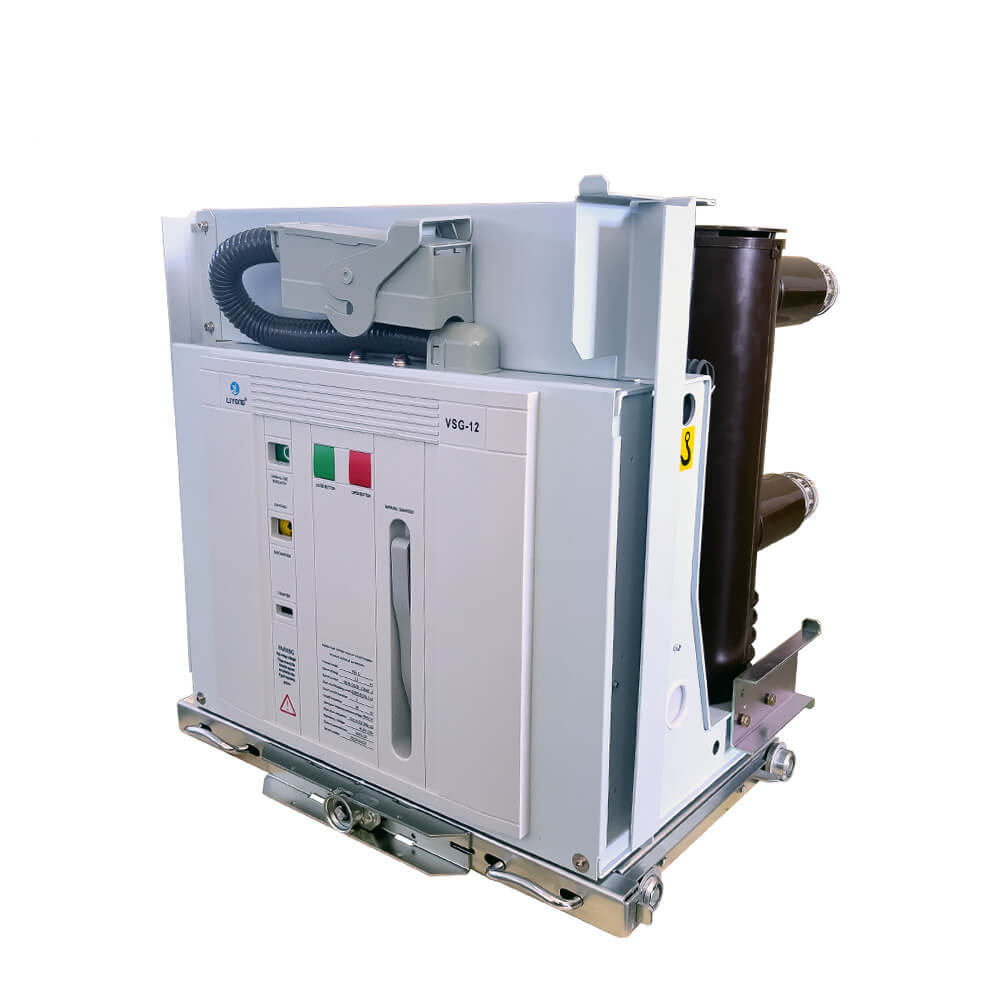

10KV 12KV średniego napięcia typu VCB z rurką izolacyjną z częściami przewodzącymi

10KV 12KV średniego napięcia typu VCB z rurką izolacyjną z częściami przewodzącymi

     Wewnętrzny wyłącznik próżniowy typu VSG jest odpowiedni do zmiany różnych obciążeń różnych natury i częstych operacji w systemach zasilania z trójfazowym AC 50 Hz i napięciem znamionowym 7,2KV-40,5 kV. Oraz ochrona i kontrola sprzętu elektrycznego w podstacjach. Może być wyposażony w KYN28A i inne rozdzielnice typu Handcart typu w środku, a także może być wyposażony w ustalone rozdzielnictwa XGN.

     Wewnętrzny wyłącznik próżniowy typu VSG jest zgodny ze standardowym standardowym wyłącznikiem GB1984 „AC High-napięcie”, standardów „3,6 ~ 40,5 kV wewnętrznego obwodu próżniowego” i IEC60056. Spełnij „10-35 kV Warunki wyłączania obwodu wysokiego napięcia wysokie napięcie Warunki techniczne”. Ma zalety niewielkich rozmiarów, lekkiej, odpowiednie do częstego działania i przerywania bez konserwacji, i jest bardziej stosowany w sieci dystrybucji 3KV-40.5KV.

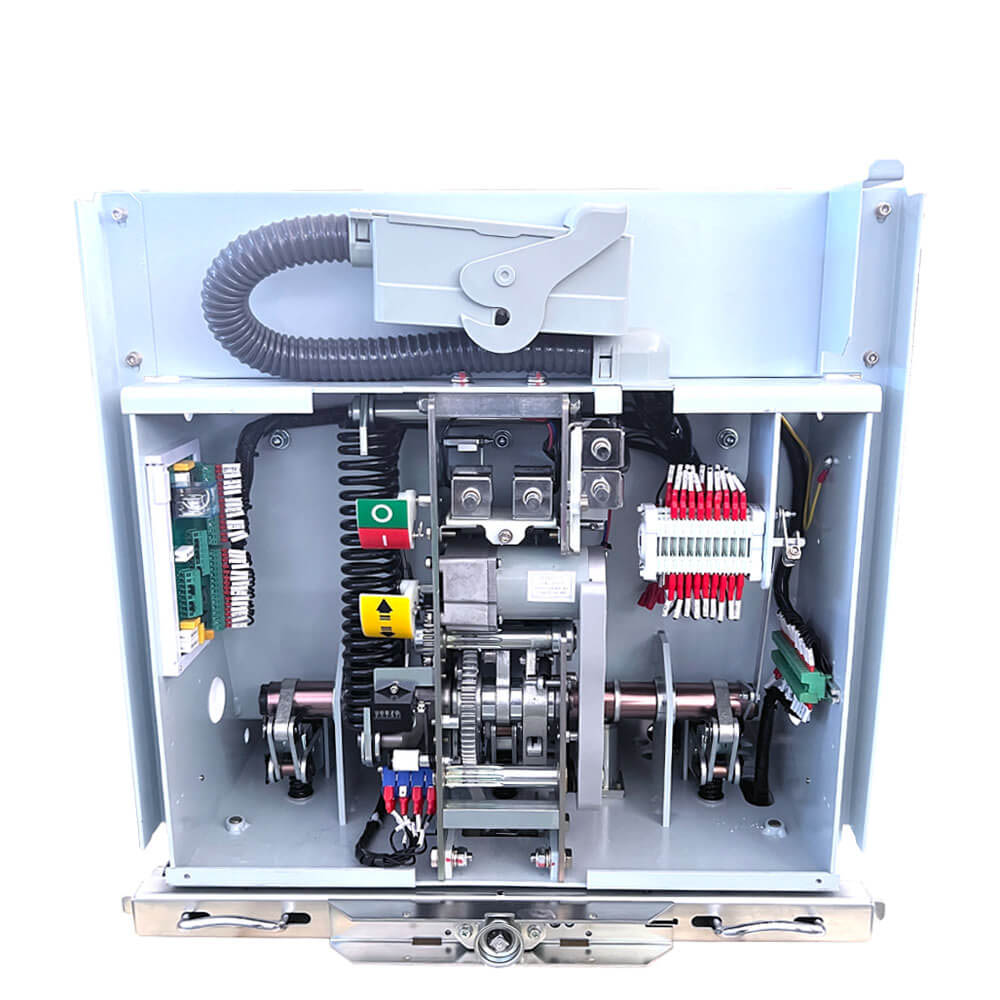

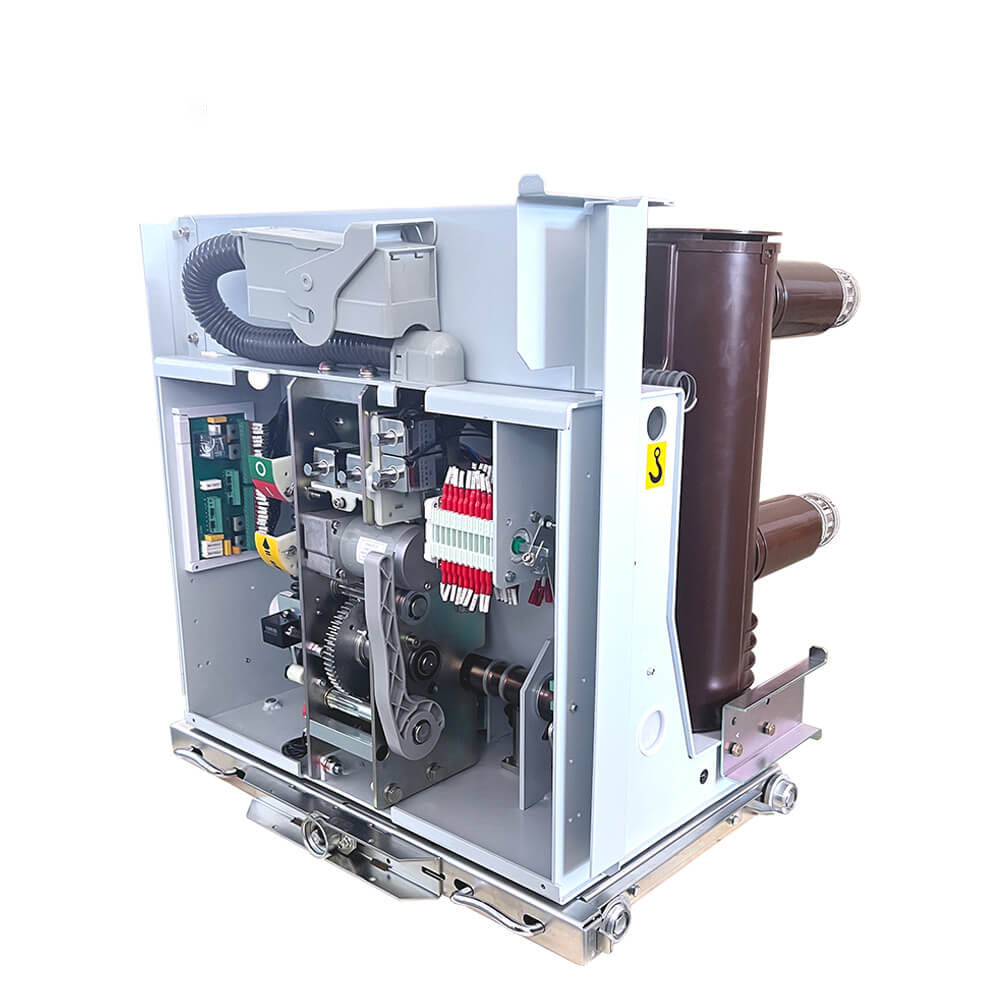

    Mechanizm VSG wykorzystuje CAM (w module podstawowym mechanizmu) do bezpośredniego napędzania wrzeciona (w module wrzeciona ramki) w celu zmniejszenia łącza transmisji i poprawy wydajności transmisji (bez połączenia zawiasowego). Zmniejsz wkład energii produktu i zwiększ żywotność usługi produktu. Zainstaluj główny moduł obwodu, to znaczy zakończyć podstawową konfigurację wyłącznika próżniowego. Następnie zainstaluj moduł samochodu podwozia, ramię kontaktowe, kontakt i rękawa izolacyjna, aby zakończyć konfigurację ręcznego wyłącznika obwodu.

Funkcje techniczne

1. Pierwsza generacja wbudowanej branży typu w Chinach z niezależnymi prawami intelektualnymi. Jest to dojrzałą technologię i wysoki wskaźnik ceny/wydajności.

2. Kluczowe części przyjmują poszycie ze stopu niklowo-fosforowego z doskonałą odpornością na zużycie i odpornością na korozję.

3. Kluczowe części są produkowane przez nas same, aby zapewnić produkty, aby spełnić zapotrzebowanie na projektowanie

4. Cylindryczny kompozytowy obwód izolacji ma niewielką objętość, wolna od konserwacji i niewiele usług.

Kluczowe parametry techniczne:

· Poziom izolacji znamionowej: 75 kV

· Znamione Impuls Lightning wytrzymał napięcie: 42 kV

· Prąd znamionowy: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Znamiony prąd łamania zwarcia: 25ka, 31,5ka, 40ka

· Prąd wytwarzania zwarcia (szczyt): 63KA, 80KA, 100KA

· Znamiony czas trwania zwarcia: 4 sekundy

· Oceniona sekwencja robocza: O-0,3S-CO-180S-CO lub O-180S-CO-180S-CO (40KA)

· Znamione pojedyncze/tylne kondensat Bank Breaking Breaking: 630A/400A

· Liczba operacji w znamionowym prądu łamania zwarcia: 30 razy

· Czas zamknięcia: 30-70 ms

· Czas otwarcia: 20-50 ms

· Życie mechaniczne: 30 000 operacji

· Znamione magazynowanie energii i napięcie robocze: AC220/110 V, DC220/100 V

· Różnica kontaktowa: 11 ± 1 mm

· Przetrzymanie kontaktu: 3,5 ± 0,5 mm

· Średnia prędkość zamykania: 0,5-0,8 m/s

· Średnia prędkość otwarcia: 0,9-1,2 m/s

· Skontaktuj się z czasem odbicia przy zamknięciu: ≤2 ms

· Czas synchronizacji dla otwierania i zamykania trójfazowego: ≤2ms

· Oporność obwodu głównego: ≤50 μΩ (630a), ≤45 μΩ (1250a), ≤35 μΩ (1600-2000A), ≤25 μΩ (2500a i więcej)

Funkcje produktu:

· Szerokość zastosowania: Modułowe mechanizmy operacyjne VCB VSG-12 Wewnętrzne obwód próżniowy jest odpowiedni dla różnych środowisk i jest szczególnie odpowiednia do zastosowań wymagających częstych operacji i wysokiej niezawodności systemów zasilania.

· Projekt modułowy: Mechanizm operacyjny wykorzystuje modułową konstrukcję, zapewniając wygodę szybkich wymiany i montażu.

· Bezpieczeństwo i niezawodność: oferuje wybitną wydajność elektryczną, niezawodnie chroniąc i kontrolując sprzęt energii.

· Długa żywotność mechaniczna: Przy wysokim życiu mechanicznym może wytrzymać przedłużone okresy użytkowania.

Zaawansowany projekt: Funkcje takie jak luka kontaktowa i przetrwanie kontaktu zapewniają wysoką wydajność i niezawodność.

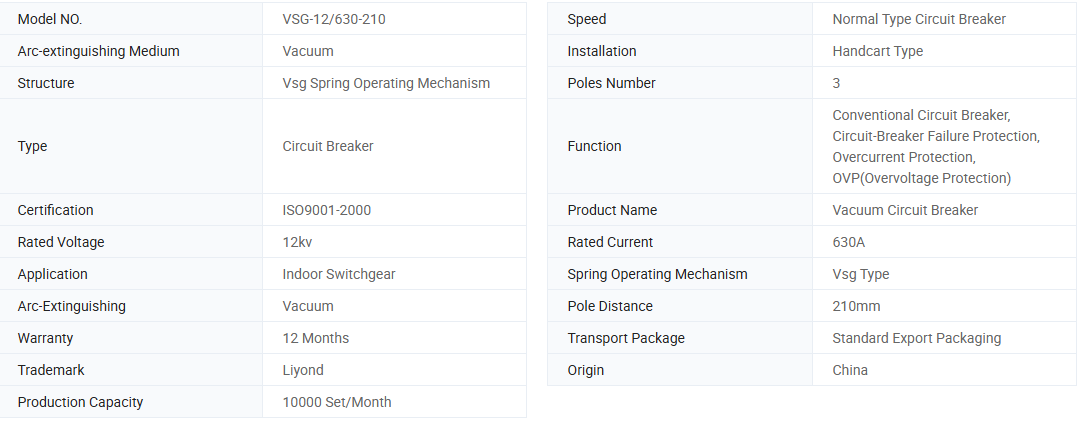

Podstawowe informacje.

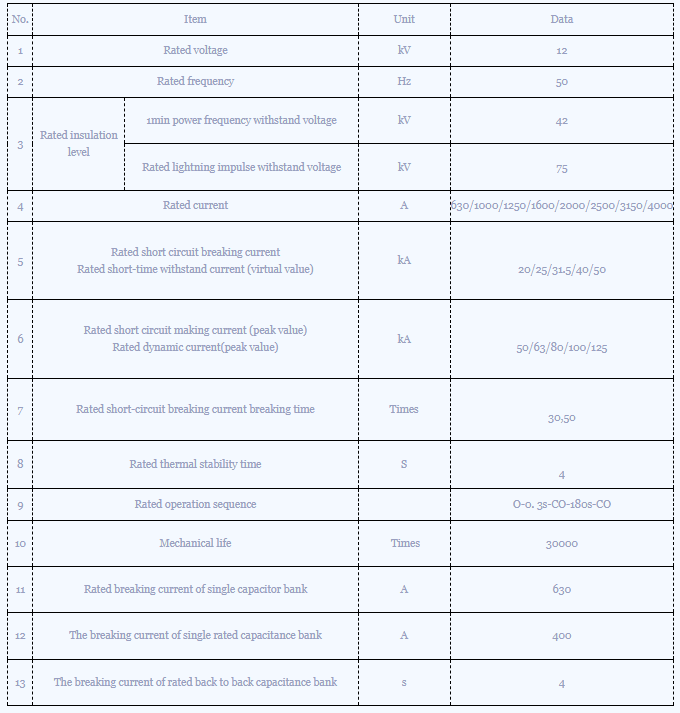

Parametr techniczny

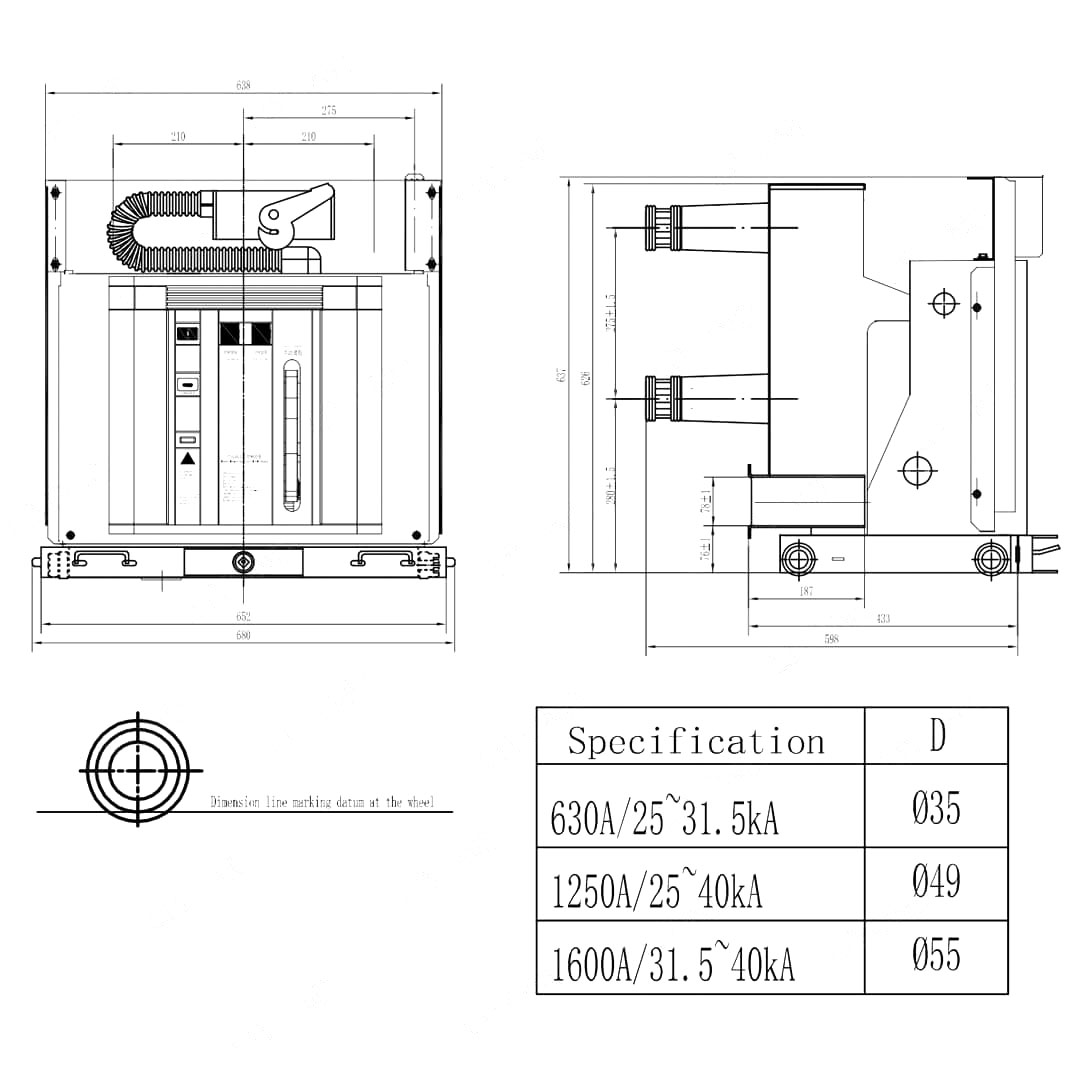

Rysunek wymiarowy:

Środowisko operacyjne:

· Temperatura otoczenia: nieprzekraczająca +40 ° C, nie mniej niż -15 ° C (przechowywanie w temperaturze -30 ° C nie jest dozwolone).

· Wysokość: nieprzekraczająca 1000 m.

· Względna wilgotność: średnia dzienna nieprzekraczająca 95%, średnia miesięczna nieprzekraczająca 90%. Średnie średnie ciśnienie pary nasycenia nie przekracza 22 × 10-3 MPa, średnia miesięczna nieprzekraczająca 18 × 10-3 MPa.

· Intensywność sejsmiczna: nieprzekraczanie poziomu 8.

· Miejsca zastosowania: odpowiednie do stosowania w miejscach bez pożaru, wybuchów, poważnego zanieczyszczenia, korozji chemicznej i silnych wibracji.

Instrukcja zamawiania

1. Pełny typ VCB, główne specyfikacje techniczne, odległość fazowa i ilość

2. Typ i specyfikacja napięcia serwisowego

3. Nazwa i ilość części zamiennych

FAQ

P1: Czy jesteś producentem czy handlowcem?

A1: Jesteśmy wiodącym profesjonalnym producentem.

P2: Jak długo trwa Twój cykl dostawy?

A2: Zależy to od wymagań i ilości produktu. Zasadniczo do dostawy wymaganych jest od 5 do 10 dni roboczych

P3: Jaka jest Twoja usługa posprzedażna?

A3: Możemy odpowiedzieć na pytania użytkowników, rozwiąż ich problemy 24 godziny na dobę i niezwłocznie zapewnić kompleksowe wsparcie techniczne dla wszystkich naszych produktów.

P4: Jak rozwiązujesz problemy z jakością?

A4: Proszę podać szczegółowe zdjęcia problemów jakościowych. Nasze działy inspekcji technicznej i jakościowej je przeanalizują. W ciągu 2 dni podamy zadowalające rozwiązanie.

P5: Czy akceptujesz niestandardowe usługi?

A5: świadczymy usługi OEM/ODM i możemy wydrukować twoje logo na produktach. Nasz profesjonalny zespół techniczny i cytaty może dostarczyć zadowalające projekty zgodnie z twoimi rysunkami i parametrami.
