Trójosiowy siłownik z prętem prowadzącym serii TC | Cylinder pneumatyczny TCL/TCM o dużej sztywności i przeciwdziałający skręcaniu

Marka: SOLH firmy Richge Technology

Przegląd produktu i podstawowe cechy konstrukcyjne

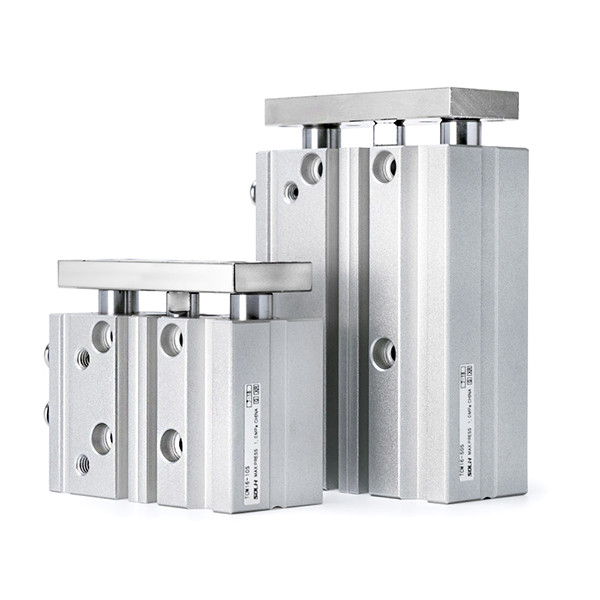

     Seria SOLH TC to wysokowydajny trójosiowy cylinder z drążkiem prowadzącym, w którym zastosowano zintegrowany podwójny drążek prowadzący + centralną konstrukcję tłoczyska. Charakteryzująca się wyjątkowo wysoką sztywnością, doskonałą odpornością na skręcanie, dużą wytrzymałością na obciążenia boczne i precyzyjną dokładnością pozycjonowania, seria ta obejmuje pełny zakres średnic otworów od φ6 mm do φ100 mm, w tym dwa podstawowe modele: precyzyjne łożysko kulkowe TCL i wytrzymałe łożysko ślizgowe TCM. Jest szeroko stosowany w kompaktowych stacjach pchania, podnoszenia, zatrzymywania i precyzyjnych tłumaczeń, służąc jako doskonały zamiennik serii SMC MGP w standardowych scenariuszach automatyzacji.

Kluczowe zalety konstrukcyjne

• Trójosiowa konstrukcja o bardzo wysokiej sztywności: Wyposażony w dwa drążki prowadzące ze stali łożyskowej o wysokiej wytrzymałości i jedno centralne tłoczysko, zintegrowana trójosiowa konstrukcja zapewnia ponad dwukrotnie większą odporność na skręcanie i nośność boczną w porównaniu ze zwykłymi cylindrami. Skutecznie zapobiega zginaniu i przesunięciom, dostosowując się do warunków pracy mimośrodowych i uderzeń poprzecznych, zachowując wyjątkową stabilność.

• Konfiguracje podwójnych łożysk dla pełnych scenariuszy

￮ współwłaścicielL (łożysko kulkowe): Bardzo niskie tarcie, wyjątkowo płynny skok i stabilna praca z wysoką częstotliwością, idealne do precyzyjnego podnoszenia, szybkiej jazdy na rowerze i wymagań ruchu o niskim tarciu.

￮ współwłaścicielM (łożysko ślizgowe): Przyjmując tuleję ślizgową ze stopu mosiądzu, charakteryzuje się doskonałą odpornością na zużycie, odpornością na uderzenia i tolerancją na obciążenia boczne, doskonale nadaje się do pracy przy dużym obciążeniu, zapyleniu i hamowaniu.

• Zintegrowana cienka i kompaktowa konstrukcja: Jednostka napędowa i jednostka prowadząca są wysoce zintegrowane, aby zminimalizować całkowitą przestrzeń instalacyjną. Podwójne wloty powietrza na powierzchniach górnych i bocznych umożliwiają elastyczny układ rurociągów, dostosowując się do różnych kierunków rurociągów na miejscu i kompaktowych konstrukcji urządzeń.

• Precyzyjne powtarzanie pozycjonowania: Precyzyjne otwory pozycjonujące są zarezerwowane w podstawie, tylnej powierzchni końcowej i płycie mocującej, aby zapewnić bardzo wysoką dokładność powtarzalnego pozycjonowania. Czterostronne rowki przełączników magnetycznych umożliwiają wielokierunkową instalację przełączników, zapewniając elastyczne i kompleksowe wykrywanie pozycji skoku.

• Standardowa konfiguracja premium: Wbudowany pierścień magnetyczny (standardowy magnes S), dwustronne bufory gumowe i bezolejowa, bezobsługowa konstrukcja, zgodna ze standardami czystej pracy w warsztacie. Konstrukcja dwustronnego działania ze standardowym skokiem od 5 mm do 500 mm pokrywa prawie wszystkie konwencjonalne skoki napędu automatyki.

Kompletne zasady nazewnictwa modeli

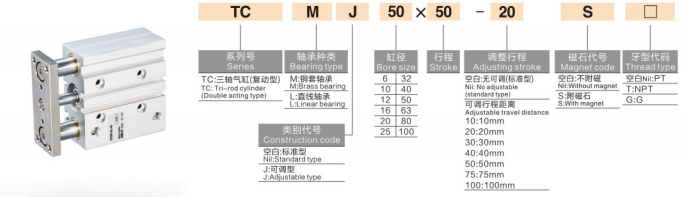

Przykłady modeli: TCM20-50S | TCL16-30J-20S-T

Przykłady referencyjne standardowych zamówień

• współwłaścicielM25-75S: średnica 25 mm, skok 75 mm, łożysko ślizgowe z wbudowanym magnesem

• współwłaścicielL20-50J-20S: otwór 20 mm, skok standardowy 50 mm, skok regulowany 20 mm, precyzyjne łożysko kulkowe z magnesem

• współwłaścicielM32-100S-T: otwór 32 mm, skok 100 mm, łożysko ślizgowe odporne na wysoką temperaturę

Standardowe podstawowe parametry techniczne

(Standardowe warunki testowe: normalna temperatura 20 ℃, ciśnienie znamionowe 0,5 MPa)

1. Ogólne parametry wydajności

• Tryb pracy: Ruch posuwisto-zwrotny o podwójnym działaniu

• Zakres ciśnienia roboczego: 0,1 ~ 1,0 MPa; Ciśnienie próbne: 1,5 MPa

• Temperatura otoczenia: -20℃~70℃ (konwencjonalne środowisko wolne od lodu); -20 ℃ ~ 120 ℃ (wersja wysokotemperaturowa -T)

• Prędkość robocza tłoka: 50~500mm/s (φ6~63 mały i średni otwór); 50 ~ 400 mm/s (duży otwór φ80/100)

• Tryb buforowy: Standardowy bufor gumowy z podwójną końcówką; opcjonalny bufor poduszki powietrznej dla scenariuszy o dużym uderzeniu

• Tryb smarowania: Bezolejowa i bezobsługowa praca, odpowiednia do czystych środowisk przemysłowych

2. Teoretyczne dane dotyczące ciągu (@0,5 MPa, jednostka: N)

3. Dane dotyczące masy produktu (skok 50 mm, jednostka: kg)

Porównanie wyboru rdzenia TCL i TCM

Metody montażu i typowe scenariusze zastosowań

1. Elastyczna konstrukcja z wieloma mocowaniami

• Bezpośredni montaż na korpusie: Zarezerwowane otwory na śruby na spodzie, bokach i powierzchniach czołowych do bezpośredniego mocowania bez konieczności stosowania dodatkowych wsporników, co umożliwia szybki montaż i demontaż w celu instalacji na miejscu.

• Opcjonalne akcesoria pomocnicze: Dostępne są akcesoria montażowe z kołnierzem (F) i wspornikiem łapy (L), umożliwiające elastyczny układ poziomy i pionowy w celu dostosowania do różnorodnych projektów konstrukcyjnych sprzętu.

2. Podstawowe zastosowania przemysłowe

• Automatyzacja linii przenośników: Zatrzymywanie przedmiotu obrabianego, podnoszenie materiału i pozycjonowanie palet; duża odporność na uderzenia i działanie zapobiegające przesunięciu zapewniają stabilne przenoszenie i ograniczanie pracy.

• Elektroniczne przetwarzanie precyzyjne 3C: obsługa PCB, pozycjonowanie zaciskania terminali i lekkie przesuwanie detali; wysoka dokładność przeciwobrotowa gwarantuje precyzyjny montaż i obróbkę przy zerowym ugięciu.

• Maszyny pakujące: Napędzanie przegród materiału, przełączanie bram silosu i przepychanie materiału na małe odległości; Kompaktowa obudowa doskonale dopasowuje się do wysoce zintegrowanego układu urządzeń pakujących.

• Ogólna automatyka przemysłowa: Podnoszenie przyrządu, wyrzucanie części i mimośrodowe wbijanie ładunku; integruje funkcje cylindra i prowadnicy, zastępując tradycyjne kombinacje cylindra dzielonego i drążka prowadzącego, upraszczając konstrukcję sprzętu i redukując koszty.

Porównanie zamienników serii TC i SMC MGP

Przewodnik szybkiego wyboru w trzech krokach

1. Wybór rozmiaru otworu: Oblicz wymagany ciąg zgodnie z rzeczywistym obciążeniem roboczym; wybrać rozmiar otworu przy teoretycznym nacisku ≥ rzeczywistego obciążenia × 1,5, zachowując 50% margines bezpieczeństwa, aby uniknąć przeciążenia.

2. Wybór typu łożyska: Wybierz łożysko kulkowe TCL, aby uzyskać precyzyjne pozycjonowanie i płynne cykle o wysokiej częstotliwości; wybierz łożysko ślizgowe TCM do pracy w warunkach dużego obciążenia, zapylenia i dużych uderzeń.

3. Wybór konfiguracji funkcjonalnej

￮ Żądanie dokładnej regulacji skoku: wybierz regulowany skok typu J (zakres regulacji 0 ~ 50 mm)

￮ Zapotrzebowanie na wykrywanie pozycji: wybierz konfigurację magnesu S + wielokierunkowe przełączniki magnetyczne (możliwość instalacji z czterech stron)

￮ Środowisko pracy w wysokiej temperaturze: wybierz opcję -T odporną na wysoką temperaturę (-20 ℃ ~ 120 ℃)

Podsumowanie w jednym zdaniu

      Trójosiowy siłownik z drążkiem prowadzącym serii SOLH TC łączy w sobie wysoką sztywność, doskonałą odporność na obciążenia boczne i wysoką precyzję działania przeciwobrotowego, z opcjami podwójnego łożyska oraz opcjonalnymi funkcjami regulowanego skoku i wysokiej temperatury, służąc jako najbardziej opłacalny bezpośredni zamiennik serii SMC MGP do pełnoscenowej automatyzacji podnoszenia, zatrzymywania i pozycjonowania.
