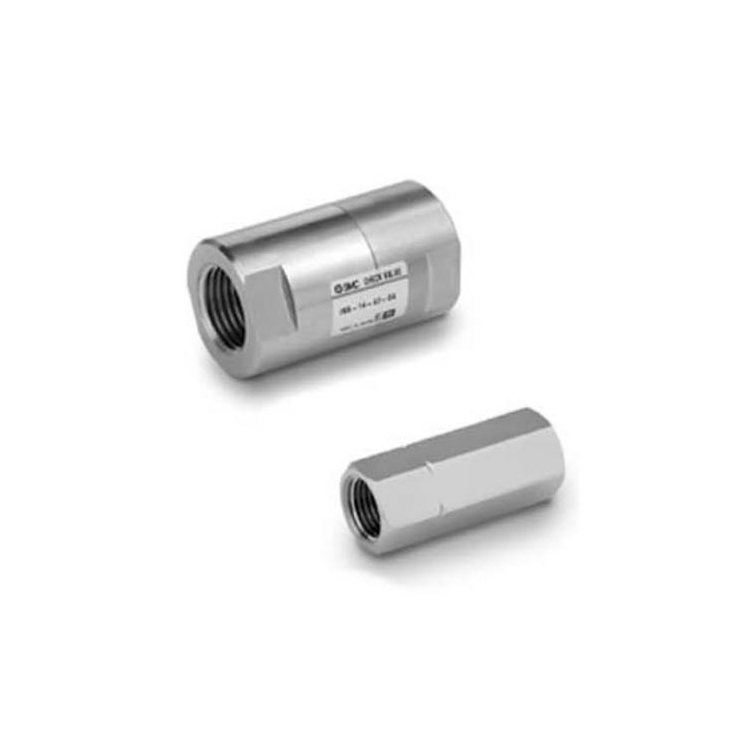

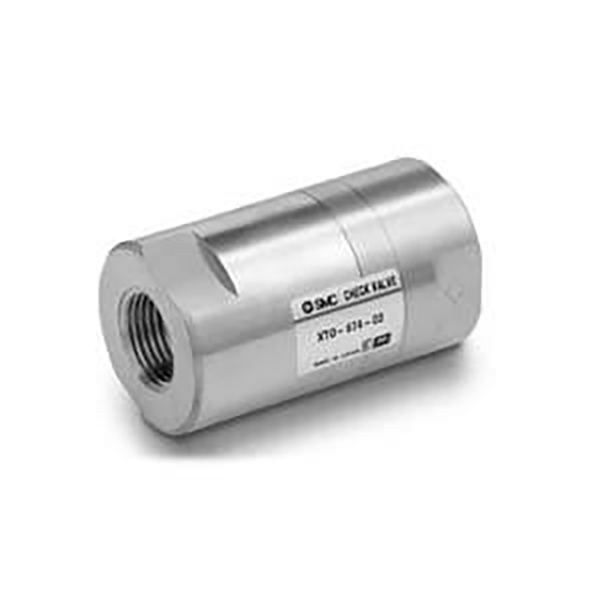

Zawór zwrotny o niskim ciśnieniu pękania serii XTO674 / INA14

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Serie SOLH XTO674 i INA14 mają tę samą platformę produktów, charakteryzującą się bardzo niskim ciśnieniem pękania i kompatybilnością z dwoma mediami dla sprężonego powietrza i wody. Te gwintowane zawory zwrotne są szeroko stosowane w celu zapobiegania przepływowi wstecznemu w obwodach próżniowych i ogólnych układach pneumatycznych, nadają się również do niskociśnieniowych rurociągów cieczy i wody. XTO674 koncentruje się na warunkach pracy w niskich temperaturach, podczas gdy INA14 obejmuje standardowe i odporne na korozję scenariusze przemysłowe.

 Klasyfikacja kodów modeli i zasada nazewnictwa

     -- XTO674: Korpus z mosiądzu, wersja odporna na niskie temperatury (minimalna temperatura robocza -30 ℃)

     -- INA14: seria standardowa, opcjonalny korpus z mosiądzu / stali nierdzewnej SUS304, normalny zakres temperatur (minimum -5 ℃)

     -- Definicja przyrostka rozmiaru portu: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Wspólne uniwersalne specyfikacje techniczne

     -- Ciśnienie pękania: 0,01 MPa (0,1 bar), bardzo niski próg, idealny do obwodów próżniowych i niskociśnieniowych

     -- Maksymalne ciśnienie próbne: 1,0 MPa

     -- Odpowiednie media: sprężone powietrze, woda, obojętny gaz obojętny i neutralna ciecz

  1. Zakres temperatury roboczej

     -- XTO674: -30 ℃ ~ + 80 ℃ (odporny na działanie kriogeniczne)

     -- INA14: -5 ℃ ~ + 80 ℃

  2. Opcjonalne materiały uszczelniające

     -- NBR (standard): Dla powietrza i czystej wody, odpowiednia temperatura -5 ~ 60 ℃

     -- FKM: Odporny na olej i wysoką temperaturę, do 80 ℃

     -- CR: Odporne na warunki atmosferyczne i ścieranie, opcjonalnie dla serii XTO674

  3. Opcje materiałowe korpusu zaworu

     -- XTO674: Tylko korpus z litego mosiądzu

     -- INA14: Mosiądz / stal nierdzewna SUS304 (wszystkie kluczowe części zwilżane ze stali nierdzewnej)

Typowa tabela porównawcza parametrów modelu

Podstawowe zalety produktu i zakres zastosowania

 1. Bardzo niskie ciśnienie pękania 0,01 MPa

     - Stabilne otwarcie w warunkach próżni -0,1 MPa, skutecznie zapobiega utracie próżni i przepływowi wstecznemu przyssawki/generatora podciśnienia.

  2. Dwukierunkowe niezawodne uszczelnienie

     -- Płynny przepływ do przodu, zerowy wyciek do tyłu; chroni pompy próżniowe, elektrozawory i cylindry przed uszkodzeniami spowodowanymi przez gwałtowny wzrost ciśnienia.

  3. Mini-inline gwintowana struktura

     -- Instalowany bezpośrednio w rurze, bez dodatkowych wsporników montażowych, idealnie pasuje do kompaktowej, wąskiej przestrzeni rozmieszczenia sprzętu.

 4. Uniwersalna konstrukcja z podwójnym średnim powietrzem i wodą

     -- Kompatybilny zarówno z suchymi obwodami pneumatycznymi, jak i niskociśnieniowymi rurociągami wody ciekłej, w celu ograniczenia typów zapasów części zamiennych.

 5. Pełna kompatybilność z systemem próżniowym

     -- Nadaje się do urządzeń do testowania próżni i pulsujących pętli cyrkulacyjnych podciśnienia.

Wytyczne dotyczące instalacji i wyboru modelu

  1.  Oznaczenie kierunku przepływu: Strzałka „→” jest wydrukowana na korpusie zaworu, wskazując kierunek przepływu medium; odwrotna instalacja całkowicie zablokuje przepływ płynu.

  2. Dopasowanie rozmiaru portu: Wybierz Rc1/8" ~ Rc1/2" w zależności od średnicy rurociągu; Rc1/4” (przyrostek 02) to najczęstsza specyfikacja ogólna.

  3.  Zasady wyboru mediów i temperatury

     -- Warunki pracy w niskiej temperaturze / próżni → Wybierz serię XTO674

     --  Zwykłe powietrze o temperaturze pokojowej i czysta woda → INA14 z uszczelką NBR
     -- Media zawierające olej lub ciecz o wysokiej temperaturze → INA14 z uszczelką z gumy fluorowej FKM

  3. Zalecany układ systemu próżniowego

     -- Zainstalować zawór zwrotny pomiędzy generatorem podciśnienia, filtrem i przyssawką, aby zablokować przepływ wsteczny powietrza i utrzymać stabilny stopień podciśnienia podczas pracy przerywanej.

Zaleta zamienności SOLH

     XTO674 i INA14 mają identyczne wymiary całkowite, rozmiar portu gwintu i parametry wydajności rdzenia. Obie serie można bezpośrednio wymieniać na miejscu bez modyfikacji rurociągu, co zapewnia doskonałą wydajność kosztową w porównaniu z importowanymi równoważnymi modelami.

Podsumowanie w jednym zdaniu

     Gwintowany zawór zwrotny SOLH XTO674 / INA14 o bardzo niskim ciśnieniu pękania 0,01 MPa obsługuje podwójne media powietrze i woda, opcjonalny korpus z mosiądzu/stalowy i wiele materiałów uszczelniających, zapewniając niezawodną ochronę przed przepływem zwrotnym w rurociągach przemysłowych próżniowych, kriogenicznych, ogólnych pneumatycznych i niskociśnieniowych cieczy.
