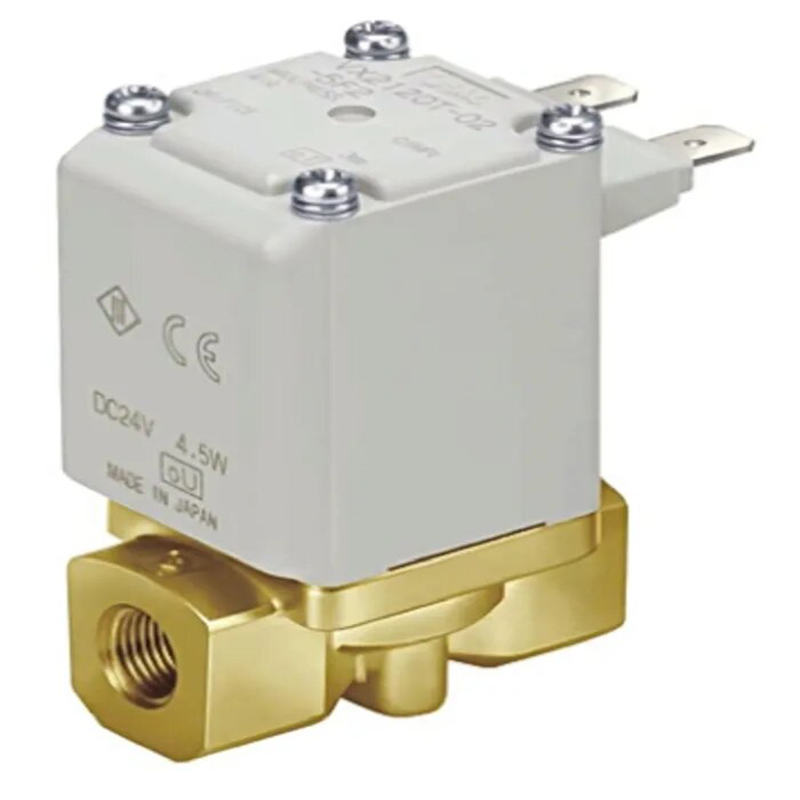

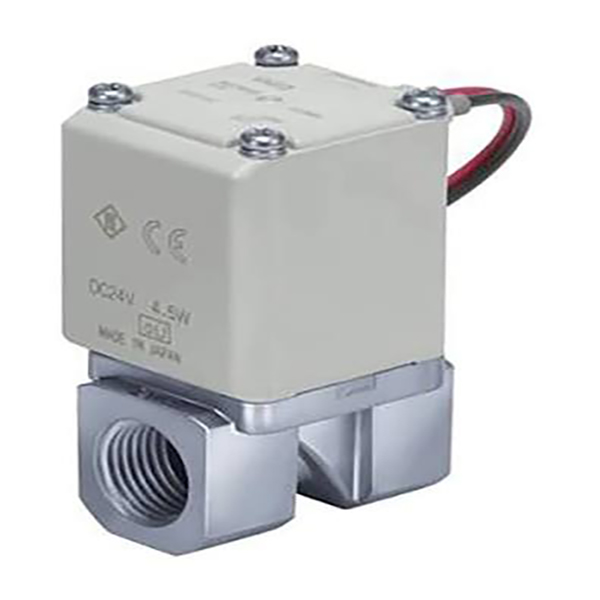

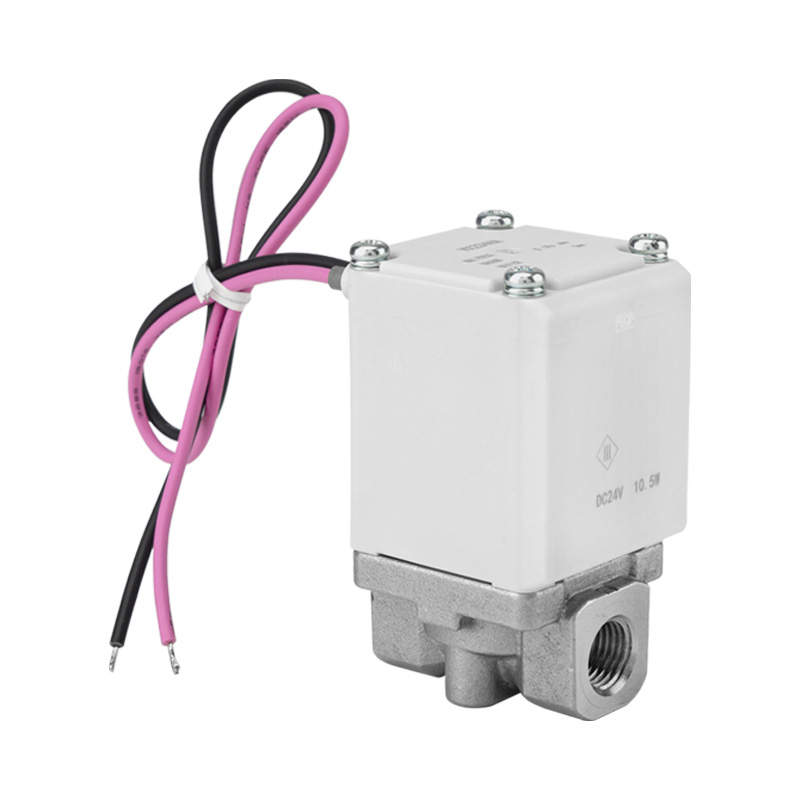

Zawór elektromagnetyczny 2/2-drogowy bezpośredniego działania serii VX23

Marka:SOLH firmy Richge Technology

1. Pozycjonowanie produktu

     Seria SOLH VX23 to 2/2-drogowy zawór elektromagnetyczny bezpośredniego działania, kompatybilny z wieloma mediami, uruchamiany przy zerowym ciśnieniu i kompaktowy, charakteryzujący się wysokim przepływem. Kontroluje włączanie i wyłączanie obiegów powietrza, wody, oleju, średniej próżni i ciepłej wody. Jako uniwersalny zawór przełączający wysokiej częstotliwości jest szeroko stosowany w kompaktowych urządzeniach do nadmuchu powietrza, chłodzenia, smarowania i pętli sterowania średnim podciśnieniem.

2. Podstawowe kluczowe funkcje

- Projekt bezpośredniego działania z rozruchem przy zerowym ciśnieniu

     Nie jest wymagane minimalne ciśnienie robocze. Stabilne otwieranie i zamykanie w pełnym zakresie ciśnień 0–1,0 MPa, niezawodne w warunkach pracy w próżni, niskim ciśnieniu i zerowej różnicy ciśnień.

- Uniwersalna kompatybilność z wieloma nośnikami

     Bezproblemowo współpracuje ze sprężonym powietrzem, wodą wodociągową, olejem hydraulicznym, średnią próżnią i ciepłą wodą. Pojedynczy zawór obsługuje wiele zastosowań płynów, co pozwala ograniczyć wybór modeli i koszty magazynowania.

- Kompaktowy, lekki i o zwiększonej przepustowości

     Mniejszy rozmiar i lżejsza waga niż równoważne zawory standardowe, przy przepływie zwiększonym o około 20%. Zajmuje minimalną przestrzeń instalacyjną, idealnie nadaje się do gęstego układu i modułowego sprzętu zintegrowanego.

-Niski poziom hałasu i struktura zapobiegająca przywieraniu

     Wbudowany bufor i konstrukcja prześwitu osłabia hałas uderzeniowy ruchu żelaznego rdzenia. Prawie nie zatykają się płyny o dużej lepkości, zapewniając stabilną reakcję odcięcia podczas pracy w długich cyklach.

--IP65 Wysoka ochrona i długa żywotność

     Konstrukcja obudowy odporna na kurz i zachlapania IP65. Izolacja cewki klasa B / klasa H jest opcjonalna, stabilna przy ciągłym, długotrwałym zasilaniu i wydłużonej żywotności.

- Łatwe wsparcie dla rurociągów i kolektora

     Kompatybilne z szybkozłączkami wciskanymi. Obsługuje niezależny montaż pojedynczy i montaż wielosezonowy, upraszczając okablowanie i orurowanie w celu poprawy wydajności konserwacji.

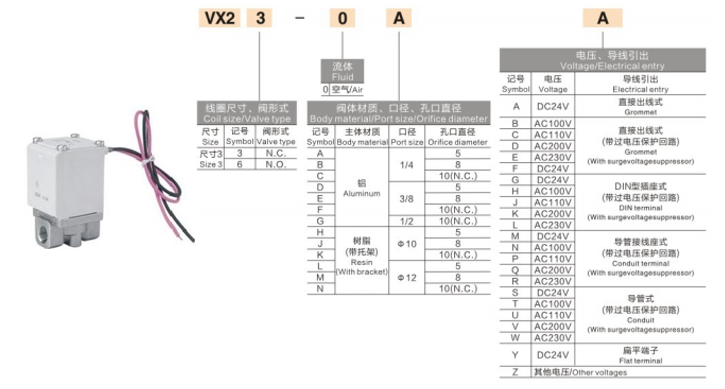

3. Pełna specyfikacja techniczna

     --Typ obwodu: 2/2-drożny, działanie bezpośrednie

     -Funkcja standardowa: normalnie zamknięty NC (zamknięty po wyłączeniu zasilania, otwarty po zasilaniu)

     - Obowiązujące płyny: powietrze, woda, olej, średnia próżnia, ciepła woda

     --Zakres ciśnienia roboczego: 0–1,0 MPa

     - Ciśnienie próbne: 1,5 MPa

     --Temperatura otoczenia i średnia: -20 ℃ ~ + 60 ℃ (cewka klasy H obsługuje wyższą temperaturę)

     --Materiał uszczelnienia: NBR, FKM opcjonalnie

     --Materiał korpusu zaworu: stop aluminium, mosiądz C37, stal nierdzewna SUS, żywica konstrukcyjna

     --Rozmiary portów: 1/4", 3/8", 1/2"

     -Opcjonalne napięcia cewki: DC12V/DC24V, AC100V/AC110V/AC200V/AC220V

     --Pobór mocy: wersja DC ok. 10,5 W

     --Stopień ochrony: IP65

     --Tryb montażu: pojedynczy, samodzielny montaż na stosie kolektorów 4. Typowe scenariusze zastosowań · Zautomatyzowane obwody urządzeń: nadmuch powietrza, wtrysk płynu, sterowanie chłodzeniem i smarowaniem

     --Uzdatnianie wody, maszyny czyszczące i sterowanie włączaniem i wyłączaniem małych rurociągów z płynami

     --Systemy adsorpcji próżniowej, przerwy próżniowej i średniej próżni

     --Mini kontrola płynów w maszynach pakujących, elektronicznych, drukarskich i przetwórstwa spożywczego

     --Ogólne warunki pracy wymagające rozruchu przy zerowym ciśnieniu, kompatybilności z wieloma mediami, kompaktowej konstrukcji i trwałej wydajności

Podsumowanie w jednym zdaniu

     Zawór elektromagnetyczny 2/2-drogowy bezpośredniego działania SOLH VX23 charakteryzuje się uruchamianiem przy zerowym ciśnieniu, uniwersalną adaptacją do wielu mediów, kompaktową konstrukcją o wysokim przepływie, stopniem ochrony IP65 i możliwością montażu na kolektorze, dzięki czemu działa jako ekonomiczny zawór ogólnego przeznaczenia do małych systemów sterowania włączaniem i wyłączaniem cieczy.
