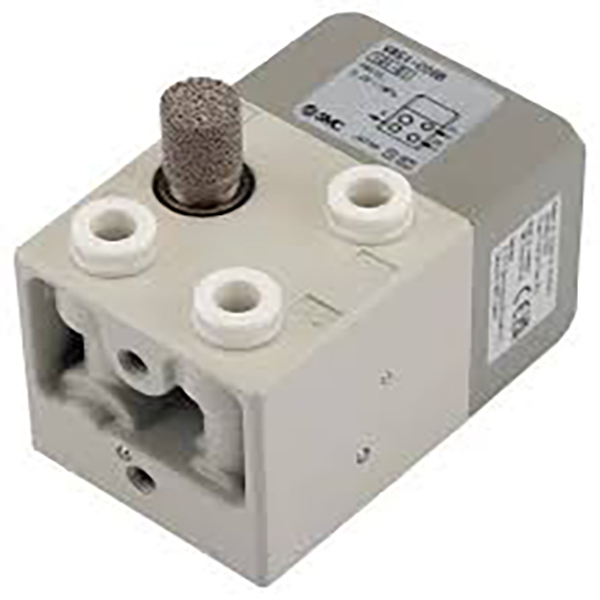

Pneumatyczny, dwuręczny zawór bezpieczeństwa serii VR51

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria VR51 to dedykowany pneumatyczny, dwuręczny zawór bezpieczeństwa. Jego podstawowa logika bezpieczeństwa wymaga jednoczesnego uruchomienia dwóch niezależnych przycisków w ciągu 0,5 sekundy w celu wygenerowania strumienia powietrza. Został specjalnie opracowany, aby zapobiegać wypadkom zmiażdżenia, uszczypnięcia i przecięcia dłoni w prasach hydraulicznych, nitownicach, sprzęcie do cięcia i innych niebezpiecznych maszynach, w pełni zgodny z międzynarodowymi normami bezpieczeństwa EN ISO 13851 i EN574.

Podstawowa zasada działania i logika bezpieczeństwa

1. Logika podwójnego wejścia ORAZ bramka

     -- Dwa niezależne porty wejściowe sygnału P1 i P2

     -- Wyjście powietrza na porcie A jest aktywowane tylko wtedy, gdy oba sygnały wejściowe dotrą w odstępie czasu mniejszym niż 0,5 sekundy

     -- Dopływ powietrza wyjściowego zostaje natychmiast odcięty w przypadku zwolnienia któregokolwiek przycisku lub utraty jednego sygnału

2. Wewnętrzna struktura mechaniczna

     -- 3/2-drogowy, 2-pozycyjny pneumatyczny zawór logiczny bez sprężyny powrotnej

     - Wbudowany mechanizm monitorowania opóźnienia czasowego 0,5 s, aby wyeliminować sekwencyjne oszukiwanie jedną ręką

     -- Standardowy tłumik fabrycznie zainstalowany na porcie wylotowym R

Pełne dane techniczne

     -- Odpowiedni płyn: sprężone powietrze

     -- Zakres ciśnienia roboczego: 0,25 ~ 1,0 MPa

     -- Ciśnienie próbne: 1,5 MPa

     -- Temperatura otoczenia: -5 ~ +60 ℃ (zakaz oblodzenia)

     -- Opcje portów: C06: metryczne, ognioodporne złącze wtykowe φ6 C07: imperialne, ognioodporne złącze wtykowe 1/4"

     --Waga netto: ok. 340 gr

     -- Certyfikaty bezpieczeństwa: EN ISO 13851, EN574, CE, RoHS

 Definicja kodu modelu

1.Przykład: VR51-C06-B

     -- VR51: ​​Kod serii dla dwuręcznego zaworu bezpieczeństwa

     -- C06 / C07: Rozmiar przyłącza wtykowego C06 = złącze rurki φ6 C07 = złącze rurki 1/4"

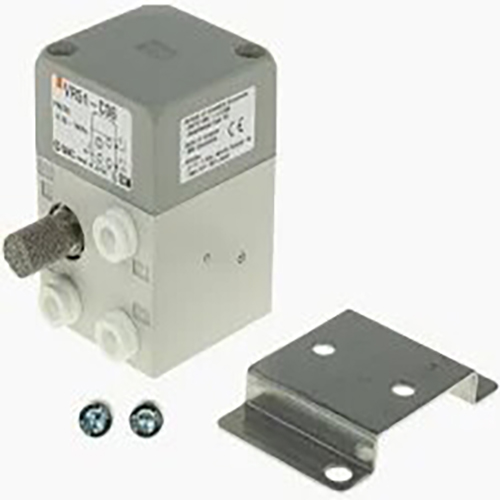

     -- Przyrostek B: Opcja wspornika montażowego Brak przyrostka = wersja z tylnym portem B = wyposażona w metalowy wspornik montażowy (VR51B)

2.Popularne modele standardowe

     --VR51-C06: wciskany φ6, orurowanie z tyłu (najczęściej stosowane)

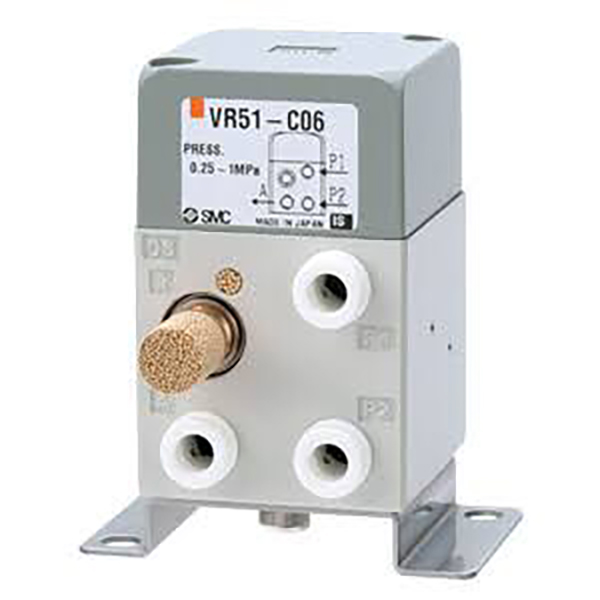

     --VR51-C06B: wciskany φ6 ze wspornikiem montażowym

     --VR51-C07: 1/4" wciskane, orurowanie z tyłu

Podstawowe zalety bezpieczeństwa

1. Obowiązkowa synchroniczna obsługa dwuręczna Konstrukcja zapobiegająca oszustwom

     Prawidłowy sygnał wyjściowy jest wyzwalany tylko wtedy, gdy obie ręce nacisną przyciski w ciągu 0,5 s; obsługa jedną ręką nie pozwala na aktywację sprzętu. Maszyna zatrzymuje się natychmiast po zwolnieniu dowolnego przycisku.

2. Pełna konstrukcja pneumatyczna zapewniająca iskrobezpieczeństwo

     W 100% napędzany powietrzem, bez żadnych elementów elektrycznych; awaria zasilania nie wpływa na bezpieczeństwo. Konstrukcja przeciwwybuchowa działa niezawodnie w wilgotnych, zakurzonych i łatwopalnych środowiskach warsztatowych.

3. Solidna i bezobsługowa konstrukcja o długiej żywotności

     Odporna na zużycie konstrukcja szpuli o doskonałej zdolności zapobiegania zanieczyszczeniom. Praca bez smarowania; Tłumik dołączony jako wyposażenie standardowe w celu zmniejszenia nakładu pracy związanego z montażem na miejscu.

4. Elastyczna instalacja wielokierunkowa

     Obsługuje układ rur tylnych lub dolnych. Opcjonalny wspornik montażowy umożliwia łatwy montaż panelu i ramy wyposażenia w przypadku różnych układów maszyn.

Typowe scenariusze zastosowań związanych z bezpieczeństwem

     -- Prasy pneumatyczne i nitownice: Spust dwuręczny zapobiega zmiażdżeniu dłoni

     -- Maszyny do cięcia i strzyżenia: Obowiązkowa aktywacja dwoma przyciskami, aby zapobiec wypadkom związanym z obcięciem

     -- Stacje mocowania i wciskania: Blokada bezpieczeństwa eliminująca ryzyko zakleszczenia

     -- Sprzęt pomocniczy do formowania wtryskowego i tłoczenia: Obwód blokady bezpiecznego uruchamiania

     -- Linie do montażu półautomatycznego: Ochrona rąk w niebezpiecznych strefach operacyjnych

Podsumowanie w jednym zdaniu

     Całkowicie pneumatyczny, dwuręczny zawór bezpieczeństwa SOLH VR51 ma wbudowaną synchroniczną logikę wykrywania 0,5 s, pełny certyfikat bezpieczeństwa EN ISO 13851, konstrukcję 3/2 i ognioodporne złącza wtykowe, służąc jako standardowy element bezpieczeństwa zapobiegający ryzyku zakleszczenia i zmiażdżenia dłoni we wszystkich typach urządzeń do przetwarzania pneumatycznego.
