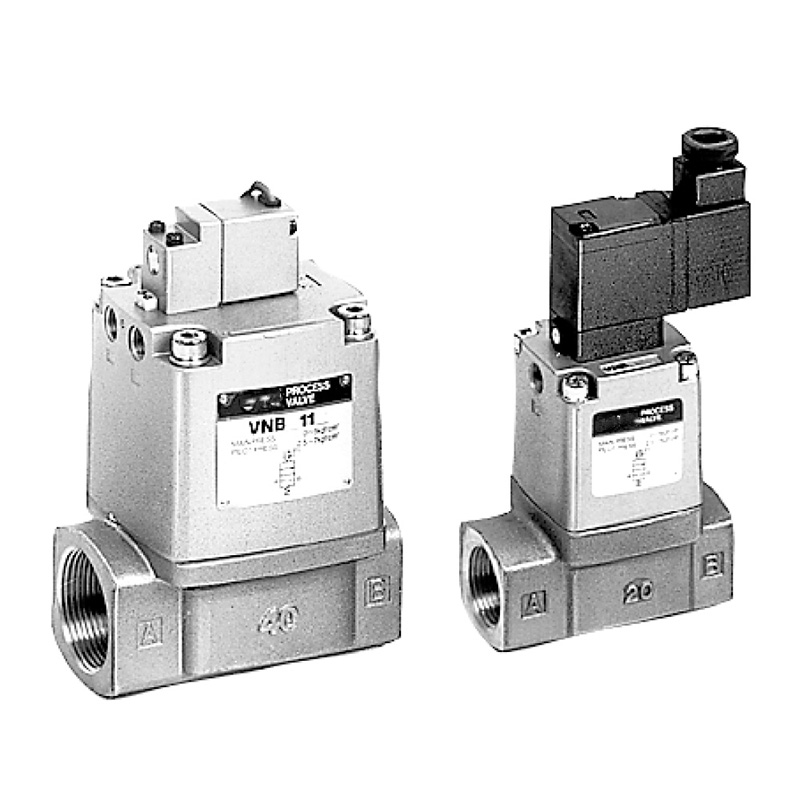

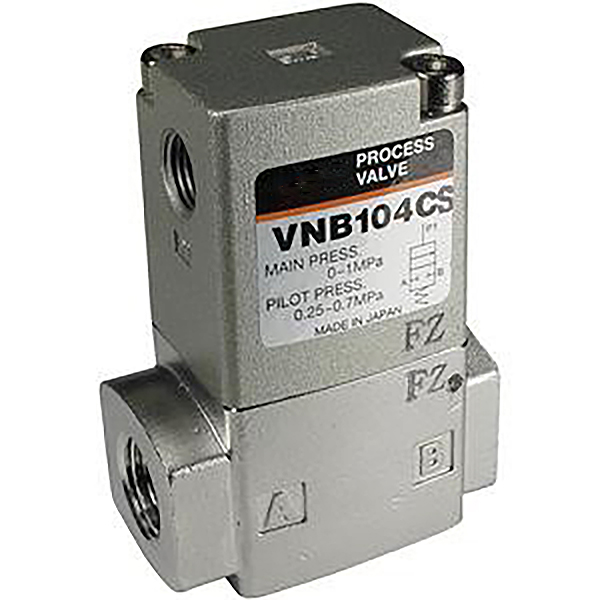

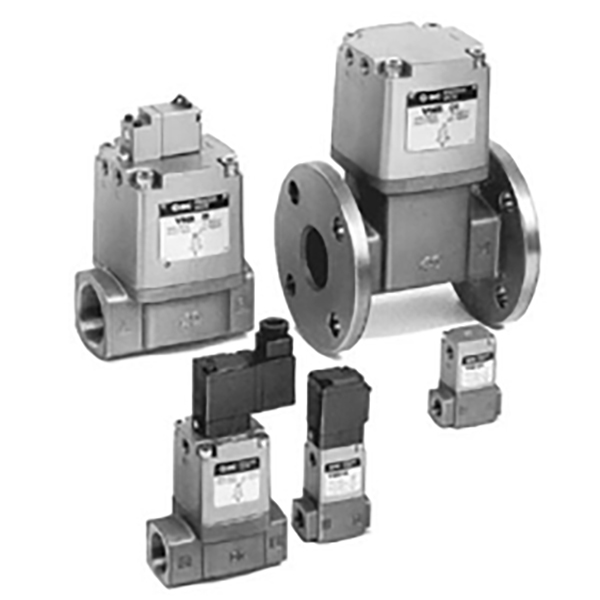

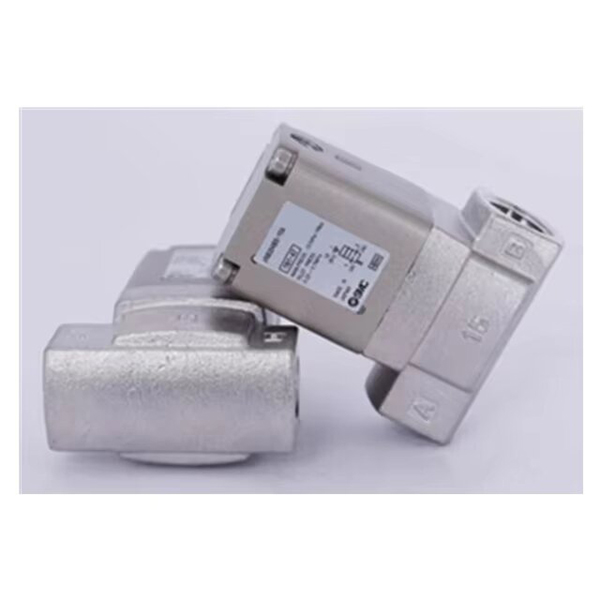

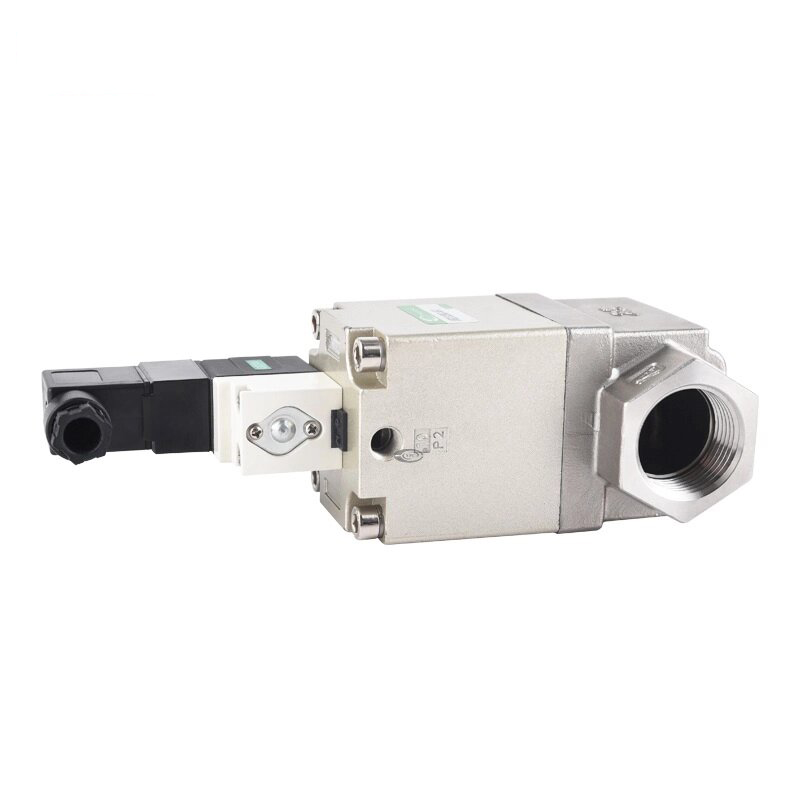

Dwukierunkowy zawór sterujący płynem serii VNB201 sterowany pilotem pneumatycznym

Marka:SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria VNB201 to 2-drogowy zawór sterujący płynem uruchamiany zewnętrznym pilotem powietrza, opracowany przez SOLH w ramach Richge Technology. Jest przeznaczony do sterowania wieloma mediami przemysłowymi, w tym powietrzem, wodą, olejem, próżnią i gazem obojętnym. Do jego głównych zalet należy niezawodny rozruch przy zerowej różnicy ciśnień, duża przepustowość i dwukierunkowy przepływ płynu.

Podstawowe kluczowe funkcje

     1. Zewnętrzny napęd pilotowy powietrza, rozruch przy zerowej różnicy ciśnień

     -- W pełni napędzany zewnętrznym ciśnieniem powietrza sterującego w zakresie 0,25–0,7 MPa, niezależnie od ciśnienia średniego w obwodzie głównym.

     -- Stabilne otwieranie i zamykanie w trudnych warunkach, takich jak próżnia, zerowa różnica ciśnień i niskie ciśnienie, rozwiązując powszechną wadę zwykłych zaworów, które nie otwierają się pod niskim ciśnieniem.

    2. Zrównoważona struktura grzybkowa, wysoki przepływ i przepływ dwukierunkowy

     -- Zrównoważona konstrukcja grzybka zapewnia niski opór przepływu, wysoki współczynnik Cv i minimalne straty ciśnienia.

     -- Obsługuje dwukierunkowy przepływ płynu, zapewniając większą elastyczność w zakresie układu rurociągu i instalacji w terenie.

   3. Wiele kombinacji materiałów zapewniających kompatybilność z szerokimi mediami

     -- Opcje korpusu zaworu: standardowy stop mosiądzu (A), odporna na korozję stal nierdzewna (S), lekki stop aluminium (L).

     -- Opcje materiałów uszczelek: Standardowy NBR do wody i powietrza; Kauczuk fluorowy FKM zapewniający odporność na olej i wysoką temperaturę; Kauczuk etylenowo-propylenowy EPR do gorącej wody i mediów słabo kwaśnych.

     -- Kompatybilne media: sprężone powietrze, woda, olej hydrauliczny, próżnia, gaz obojętny (N₂/CO₂), ciecze słabo kwasowe i słabo zasadowe.

    4. Solidna konstrukcja do trudnych warunków pracy

     -- Korpus zaworu z litego metalu o doskonałych właściwościach przeciwporostowych, odpowiedni do długotrwałej ciągłej pracy i częstych cykli przełączania.

     -- Brak wewnętrznych elementów elektrycznych, co eliminuje ryzyko wystąpienia iskier elektrycznych; ma zastosowanie w strefach niebezpiecznych z wymaganiami przeciwwybuchowymi.

    5. Elastyczna instalacja

      Kompaktowa, samodzielna obudowa ze standardowymi portami gwintowanymi Rc (PT), umożliwiająca instalację pod dowolnym kątem bez ograniczeń kierunkowych.

Pełne dane techniczne

     -- Konfiguracja zaworu: 2/2-drogowy, uruchamiany zewnętrznym pilotem pneumatycznym

     -- Funkcja standardowa: normalnie zamknięty (NC); Normalnie otwarty (NO) opcjonalnie

     -- Rozmiary portów: 10 A (3/8"), 15 A (1/2"), 20 A (3/4"), 25 A (1")

     -- Średnica otworu: 15 mm / 20 mm

     -- Zakres ciśnienia roboczego Obwód główny: 0 ~ 1,0 MPa (próżnia do nadciśnienia) Zasilanie pilotem: 0,25 ~ 0,7 MPa (czyste, suche sprężone powietrze)

     -- Ciśnienie próbne: 1,5 MPa

     -- Zakres temperatur Temperatura medium: -5 ℃ ~ +60 ℃ Temperatura otoczenia: -5 ℃ ~ +60 ℃

     -- Klasa ochrony: Standardowy model do użytku wewnętrznego (bez stopnia ochrony IP, do czystych wnętrz) Objaśnienie kodu modelu· VNB201A-15A: Korpus z mosiądzu + uszczelka NBR + port 1/2", zawór pilotowy powietrza NC

     -- VNB201AS-20A: Korpus ze stali nierdzewnej odporny na korozję + uszczelka NBR + port 3/4"

     -- VNB201AF-25A: Korpus z mosiądzu + uszczelka z kauczuku fluorowego FKM + port 1" (odporny na olej i wysoką temperaturę)

Typowe scenariusze zastosowań

     -- Ogólne systemy płynów przemysłowych: Sterowanie zał./wył. wody chłodzącej, oleju smarowego, cieczy czyszczącej i głównych rurociągów sprężonego powietrza

     -- Obwody próżniowe i niskociśnieniowe: adsorpcja próżniowa, transport podciśnieniowy i kontrola płynu pod mikrociśnieniem (możliwość rozruchu przy zerowej różnicy ciśnień)

     -- Multimedialne rurociągi mieszane: pojedynczy sprzęt wymagający kontroli nad wodą, powietrzem, ropą i wieloma mediami

     -- Przemysł chemiczny, spożywczy i farmaceutyczny: Korpus ze stali nierdzewnej z uszczelkami EPR do czystych, lekko korozyjnych i sanitarnych obwodów cieczy

     -- Środowiska zagrożone wybuchem: kontrola łatwopalnych cieczy i rozpuszczalników przy zerowym ryzyku iskrzenia elektrycznego

Podsumowanie w jednym zdaniu

     Zawór sterowany pilotem pneumatycznym SOLH VNB201 wykorzystuje zewnętrzny napęd pilotowy z rozruchem przy zerowej różnicy ciśnień, wysokim przepływem dwukierunkowym oraz wymiennymi materiałami korpusu i uszczelnienia; jest to uniwersalny zawór odcinający ciecz uruchamiany powietrzem, zoptymalizowany do zastosowań przemysłowych wymagających wysokiej niezawodności, w tym niskiego ciśnienia, próżni, dużego przepływu, multimediów i warunków pracy przeciwwybuchowych.
