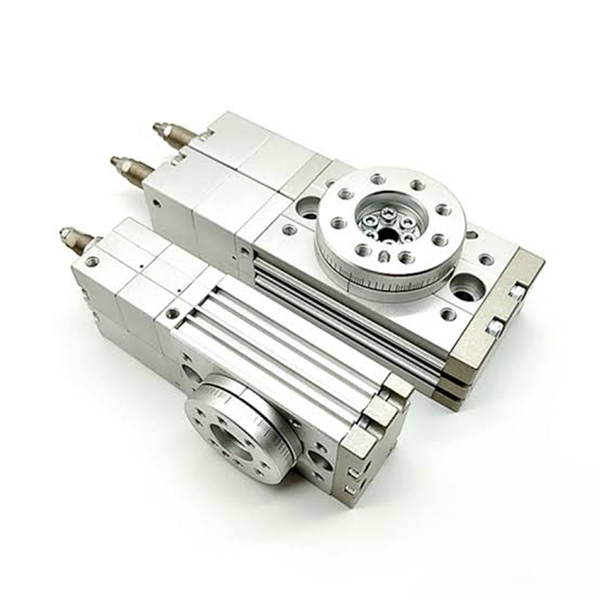

Trójpozycyjny siłownik obrotowy serii MSZ | Siłownik pneumatyczny z zębatką i zębnikiem

Marka: SOLH firmy Richge Technology

1. Przegląd produktu i główne pozycjonowanie

  Seria SOLH MSZ to profesjonalny siłownik ze stołem obrotowym z zębatką i zębnikiem, specjalnie zaprojektowany doustawienie w trzech pozycjach. Posiada unikalną funkcję potrójnego zatrzymania w lewo/środek/prawo (0° / środkowy przystanek / 180°), która rozwiązuje problem pozycjonowania, którego standardowe dwupozycyjne cylindry obrotowe nie są w stanie zatrzymać w połowie skoku. Sterowany przez pojedynczy 5/3-drogowy zawór elektromagnetyczny średniego ciśnienia bez konfiguracji obwodu z dwoma zaworami, znacznie upraszcza układ układu pneumatycznego. Pozycja środkowa umożliwia precyzyjną regulację ±10°, podczas gdy oba końce umożliwiają regulację kąta 0 ~ 95°, co czyni go optymalnym rozwiązaniem pneumatycznym do zmiany kierunku obrabianego przedmiotu, sortowania, indeksowania na wielu stacjach i scenariuszy wymagających obowiązkowego pozycjonowania pośredniego.

  Rdzeń szybkiego wyboru serii 1.1

Podstawowe pozycjonowanie produktu: Realizuje dokładny trzystopniowy obrót 0° (w lewo) → Środek (w środku) → 180° (w prawo) z regulowaną pozycją pośrednią, aby spełnić wymagania dotyczące elastycznego pozycjonowania pod wieloma kątami.

2. Podstawowe parametry techniczne (norma SOLH)

  2.1 Podstawowe dane techniczne

     • Rozmiar otworu: 10 / 20 / 30 / 50

     • Tryb pracy: Podwójnego działania, z podwójną zębatką i trójpozycyjnym zatrzymaniem środkowym

     • Ciśnienie robocze: 0,2 ~ 1,0 MPa (typ bufora gumowego); 0,2 ~ 0,6 MPa (typ bufora hydraulicznego)

     • Dowód ciśnienia: 1,05 MPa

     • Temperatura pracy: 0 ℃ ~ 60 ℃ (bez środowiska zamarzania)

     • Kąt obrotu: 0~95° dla pojedynczego końca, całkowity regulowany kąt 0~190°

     • Regulacja środkowego zatrzymania: Dostrajanie ±10° w oparciu o położenie centralne

     • Dokładność pozycjonowania: ±0,02 mm (typ o wysokiej precyzji MSZA); ±0,05 mm (typ MSZB podstawowy)

     • Tryb smarowania: Bezolejowe działanie samosmarujące

     • Wątek portu: M5×0,8 (otwór 10/20); M8×1,25 (otwór 30/50)

  2.2 Moment wyjściowy i dopuszczalne obciążenie (0,5 MPa)

  2.3 Zdolność pochłaniania energii buforowej

3. Cechy konstrukcyjne i zasada działania w trzech pozycjach

  3.1 Podstawowe zalety strukturalne

     • Konstrukcja z podwójnym stojakiem i podwójnym tłokiem: Przyjmuje przekładnię napędową z podwójną zębatką i niezależną konstrukcję tłoka środkowego zatrzymującego, eliminując luz i wytwarzając stabilny i stały moment obrotowy podczas przełączania trójpozycyjnego.

     • Zintegrowana konstrukcja stołu obrotowego: Wyposażone w otwory na kołki pozycjonujące do bezpośredniego mocowania przedmiotu obrabianego, charakteryzujące się dużą sztywnością oraz prostym i szybkim montażem bez dodatkowych elementów mocujących.

     • Centralny pusty otwór przelotowy: Wbudowany centralny otwór przelotowy (Ř6 ~ Ř12), umożliwiający dokładne przejście rur powietrznych i przewodów elektrycznych, tworząc zintegrowane okablowanie i rurociągi.

     • Niezależna regulacja kąta: Wyposażony w profesjonalne śruby regulacyjne, umożliwiające niezależną precyzyjną regulację lewego/prawego kąta granicznego oraz środkową pozycję ogranicznika, umożliwiając elastyczną kalibrację kąta.

     • Standardowe gniazda przełączników magnetycznych: Standardowe zarezerwowane rowki po obu stronach, kompatybilne z przełącznikami magnetycznymi D-M9B i D-A93, realizujące wykrywanie w czasie rzeczywistym trzech pozycji lewy/środkowy/prawy w celu automatycznego łączenia sygnału.

  3.2 Zasada kontroli trójpozycyjnej (podstawowa zaleta)

   Seria MSZ wymaga jedyniejeden 5/3-drogowy zawór elektromagnetyczny średniego ciśnienia Aby zrealizować przełączanie trójpozycyjne, nie jest wymagane przełączanie dwóch zaworów ani skomplikowane przełączanie obwodów powietrza, co upraszcza strukturę systemu i zmniejsza całkowity koszt sprzętu.

     1. Pozycja lewa (0°): Zawór elektromagnetyczny wlotu powietrza z lewej stacji, jednostronnego dopływu powietrza i wylotu z tyłu, napędzający stół obrotowy w celu dokładnego zablokowania w lewym położeniu krańcowym 0°.

     2. Właściwa pozycja (180°): Zawór elektromagnetyczny wlotu powietrza na prawą stację, odwrotne działanie obwodu powietrza, napędzanie stołu obrotowego w celu obracania się i blokowania w prawym położeniu krańcowym 180°.

     3. Środkowa pozycja zatrzymania (M): Stacja środkowa zaworu elektromagnetycznego, obie strony cylindra znajdują się pod ciśnieniem jednocześnie. Tłok obrotowy utrzymuje równowagę sił, a niezależny tłok typu Mid-Stop popycha i blokuje stół w zadanej pozycji środkowej, zapewniając stabilne pozycjonowanie pośrednie.

4. Kompletne zasady nazewnictwa modeli

  Typowy kod modelu: MSZB20-R-M9BL

5. Zasady wyboru i typowe zastosowania

  5.1 Zasady pierwszeństwa wyboru

     1. Pozycja Zapotrzebowanie na pierwszym miejscu: Wybierz serię MSZ do warunków pracy wymagających trójpozycyjnego ogranicznika (lewy/środkowy/prawy); Dwupozycyjne cylindry obrotowe MSQ/HRQ nie mają zastosowania.

     2. Precyzyjne dopasowanie: Wybierz typ wysokiej precyzji MSZA dla scenariuszy pozycjonowania o dużej powtarzalności; wybierz ekonomiczny typ podstawowy MSZB dla ogólnych, uniwersalnych scenariuszy.

     3. Dopasowanie prędkości i obciążenia: Zastosuj typ bufora hydraulicznego -R do pracy z dużą prędkością, dużym obciążeniem i dużym uderzeniem; do pracy przy małych prędkościach i lekkim obciążeniu wystarczający jest standardowy bufor gumowy.

     4. Załaduj weryfikację: Ściśle upewnić się, że rzeczywiste obciążenie promieniowe, obciążenie osiowe i moment zginający są niższe niż dopuszczalne wartości, aby uniknąć zakleszczenia i odchyleń pozycjonowania.

  5.2 Typowe scenariusze zastosowań

     • Przekierowywanie i sortowanie detali: Realizuj środkowe pozycjonowanie i rozkład materiału w lewo/prawo dzięki przełączaniu pod wieloma kątami 0°/90°/180°.

     • Indeksowanie wielostanowiskowe: Trójpozycyjne przełączanie do zautomatyzowanych stanowisk montażowych, detekcji i przenoszenia procesów.

     • Odwracanie i sterowanie obrabianym przedmiotem: Całkowicie stabilne obracanie i sterowanie w zakresie 0° → środek → 180° progresywny obrót.

     • Automatyzacja elektroniki i pakowania: Stosowany do dokręcania zakrętek butelek, pozycjonowania wiórów, wykrywania produktów pod wieloma kątami i precyzyjnych urządzeń pakujących.

6. Porównanie różnic MSZ i MSQ Core

Podsumowanie w jednym zdaniu

     Trójpozycyjny siłownik obrotowy z zębatką i zębnikiem serii SOLH MSZ zapewnia wyjątkowe pozycjonowanie z potrójnym ogranicznikiem w lewo/środek/prawo z prostym sterowaniem za pomocą jednego zaworu, regulowanym kątem środkowym i wysoką dokładnością powtarzania, będąc profesjonalnym, dostosowanym do indywidualnych potrzeb rozwiązaniem do automatycznego sortowania, indeksowania i sprzętu do pozycjonowania pod wieloma kątami.
