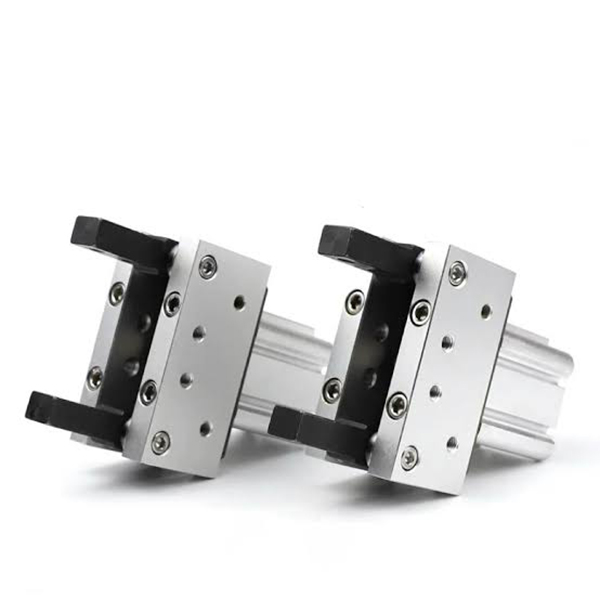

Wytrzymały, samoblokujący chwytak pneumatyczny z przegubem przegubowym serii MHT2

Marka: SOLH firmy Richge Technology

Przegląd produktu

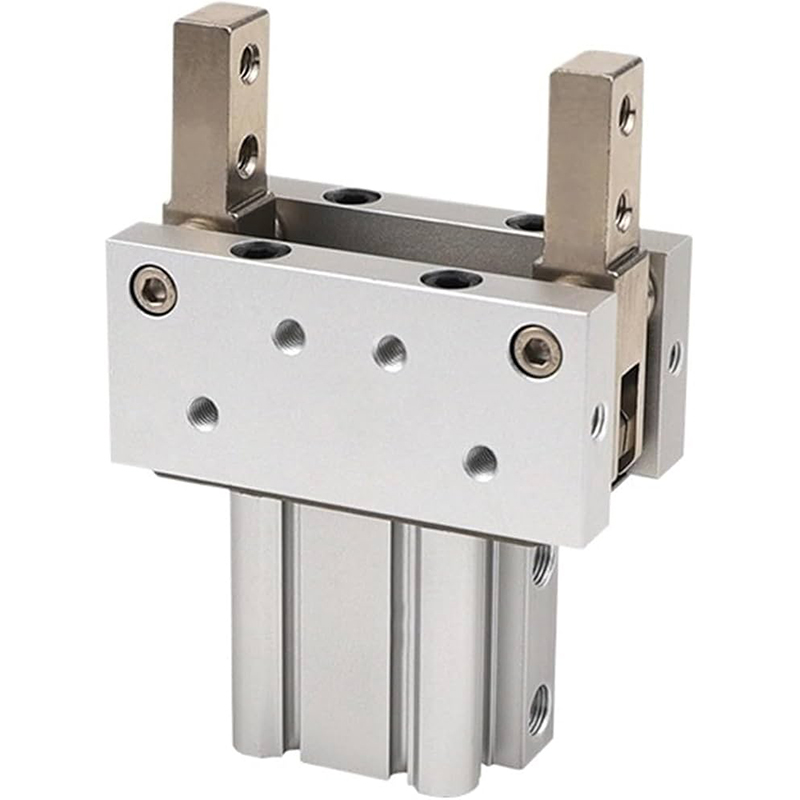

     Seria SOLH MHT2 to 2-szczękowe obrotowe chwytaki kątowe napędzane przegubem. Wyjątkowe funkcje obejmują samoblokujący mechanizm dźwigniowy, możliwość zatrzymania przy wyłączeniu zasilania, bardzo wysoki moment mocowania i czterostronne gniazda montażowe czujników o dużej sztywności konstrukcyjnej.

     Zoptymalizowany do mocowania, transportu i pozycjonowania ciężkich przedmiotów, przy zachowaniu rygorystycznych wymogów bezpieczeństwa przed upadkiem; preferowany chwytak do dużych obciążeń w zautomatyzowanych stacjach wysokiego ryzyka.

Struktura podstawowa i cechy konstrukcyjne

     - Zasada działania: Cylinder push-pull w połączeniu z mechanizmem wzmacniającym siłę łącznika przełączającego. Kiedy szczęki się zamykają, przełącznik osiąga pozycję blokowania w martwym punkcie. Siła zaciskania jest wzmacniana 3–5 razy, a siła zaciskania ≥80% może być utrzymywana w sposób ciągły po utracie ciśnienia powietrza/odcięciu dopływu powietrza, co zapewnia niezawodne samoblokowanie.

     -- Konstrukcja korpusu: Kwadratowa, twarda, anodowana aluminiowa obudowa z wbudowanym pierścieniem magnetycznym. Cztery rowki montażowe (góra/dół/lewy/prawy) umożliwiają bezpośredni montaż przełączników magnetycznych serii M9B / A93 bez martwych kątów dla układu czujnika.

     - Typ działania: dwustronnego działania (wersja standardowa D / zaktualizowana wersja lekka DZ). Szczęki blokują się w pozycji zamkniętej; Siła cylindra resetuje szczęki do działania otwierającego.

     - Specyfikacja materiału: Cylinder aluminiowy z twardego utleniania, szczęki ze stali stopowej o wysokiej wytrzymałości, zespół łączący odporny na zużycie. Wysoka sztywność, długa żywotność i bezobsługowa praca bez oleju.

     - Elastyczny montaż: Wiele gwintowanych otworów montażowych umożliwia montaż osiowy, wzdłużny i poziomy, odpowiedni do kompaktowych, zamkniętych układów sprzętu.

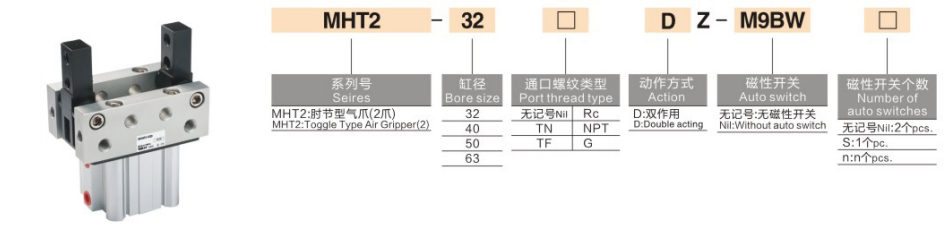

Kompletna reguła kodowania modelu

 1. Przykład modelu: MHT2-50DZ-M9BW

  2. Przykłady standardowych zamówień

     -- MHT2-32D: Otwór 32, standardowy model podstawowy dwustronnego działania, bez przełącznika

     -- MHT2-63DZ-M9B: Otwór 63, zaktualizowany, lekki typ DZ, gniazda czujników z czterech stron, wyposażony w przełącznik magnetyczny M9B

Dane techniczne rdzenia uniwersalnego (ciśnienie zasilania 0,5 MPa)

Podstawowe przewagi konkurencyjne

  1. Potężne, samoblokujące zabezpieczenie przed upadkiem

     -- Konstrukcja z blokadą w punkcie martwym utrzymuje ≥80% siły zaciskania po odcięciu dopływu powietrza lub utracie ciśnienia. Skutecznie eliminuj ryzyko upadku przedmiotu obrabianego na zautomatyzowanych liniach produkcyjnych o wysokim poziomie bezpieczeństwa.

  2. Bardzo wysoki moment mocowania do ciężkich zadań

     -- Maksymalny moment obrotowy osiąga 106 N·m dla modelu φ63, który jest w stanie uchwycić ciężkie przedmioty o masie 5 ~ 50 kg, znacznie przekraczając chwytaki równoległe o równoważnym rozmiarze otworu.

  3. Elastyczny układ czujnika 360°

     -- Brak zintegrowanej szyny prowadzącej w korpusie głównym; przełączniki magnetyczne można zamontować na czterech powierzchniach, aby realizować wykrywanie położenia we wszystkich kierunkach, idealne do wąskich wnęk instalacyjnych.

  4. Wysoka sztywność i wydłużona żywotność

     - Szczęki ze stali stopowej i odporne na zużycie połączenia wytrzymują ponad 5 milionów stabilnych cykli, przystosowane do ciągłej pracy przy dużym obciążeniu i wysokiej częstotliwości.

Opcje montażu i typowe scenariusze zastosowań

  1. Formy montażowe

     -- Montaż osiowy: poziome pchanie i ciągnięcie do przenoszenia materiału na linii montażowej

     -- Wzdłużny montaż pionowy: stacje załadunku/rozładunku w górę i w dół

     -- Montaż boczny z boku: Mocowanie boczne dla stacji o ograniczonej przestrzeni

  2. Typowe zastosowania przemysłowe

     -- Części samochodowe: obudowy silników chwytających, pokrywy skrzyni biegów, piasty kół

     -- Automatyzacja obrabiarek: odlewanie ciężkie, części kute i obsługa form

     -- Transport logistyczny: Metalowe palety, skrzynie i transport materiałów w beczkach

     -- Bezpieczne stacje pozycjonujące: Podwieszane stacje zabezpieczające przed upadkiem, mocowania zabezpieczające do urządzeń prasujących

Porównanie wyboru: Chwytak przegubowy MHT2 VS MHZL2 VS MHL2

Przewodnik szybkiego wyboru w 3 krokach

  1. Wybór otworu na podstawie masy przedmiotu obrabianego

     -- 32 ≤ 5 kg; 40 = 5 ~ 15 kg; 50 = 15 ~ 30 kg; 63 = 30 ~ 50 kg. Zarezerwuj minimum 30% marginesu bezpieczeństwa ładunku.

  2. Weryfikacja kąta wychylenia

     -- Maksymalny kąt otwarcia: MHT2-32 do 28°, MHT2-63 ograniczony do 23°. Potwierdzić wystarczający luz dla docelowego wymiaru przedmiotu obrabianego.

  3. Dopasowanie konfiguracji

     -- Wymóg sprzężenia zwrotnego położenia: wybierz lekką wersję DZ + przełącznik magnetyczny M9B do montażu czujnika z czterech stron

     -- Wysokie bezpieczeństwo obsługi nad głową: priorytetem jest MHT2 ze względu na jego unikalną funkcję samoblokowania przy wyłączaniu

Podsumowanie w jednym zdaniu

     Samoblokujący chwytak pneumatyczny SOLH MHT2 z przegubem przegubowym wykorzystuje strukturę wzmacniającą siłę połączenia w punkcie martwym z możliwością mocowania zapobiegającego upadkowi przy wyłączaniu zasilania, mocowanie przełącznika magnetycznego z czterech stron i wysoką sztywność stopu, dostępne w wariantach D / DZ, idealny wytrzymały chwytak zabezpieczający do części samochodowych, odlewów i automatyzacji załadunku/rozładunku ciężkich obrabianych przedmiotów.
