Koncentryczny chwytak pneumatyczny serii MHS3 / MHS4 (uchwyt centrujący z wydrążoną krzywką klinową)

Marka: SOLH firmy Richge Technology

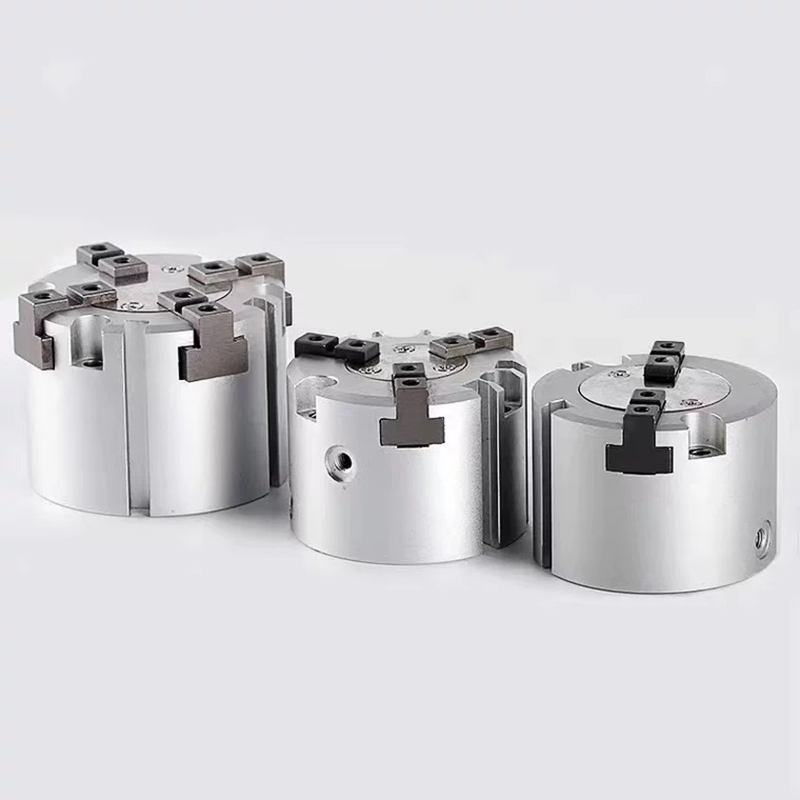

Przegląd serii

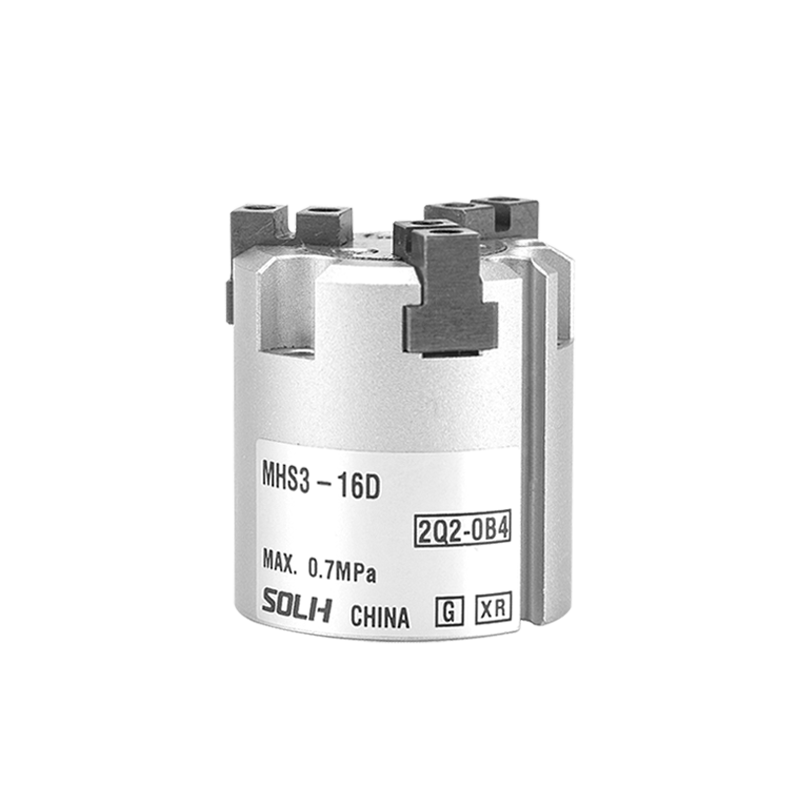

     -- MHS3: 3-szczękowy koncentryczny chwytak równoległy napędzany krzywką klinową. Przeznaczone do mocowania wałów, tarcz i okrągłych przedmiotów o bardzo dużej współosiowości.

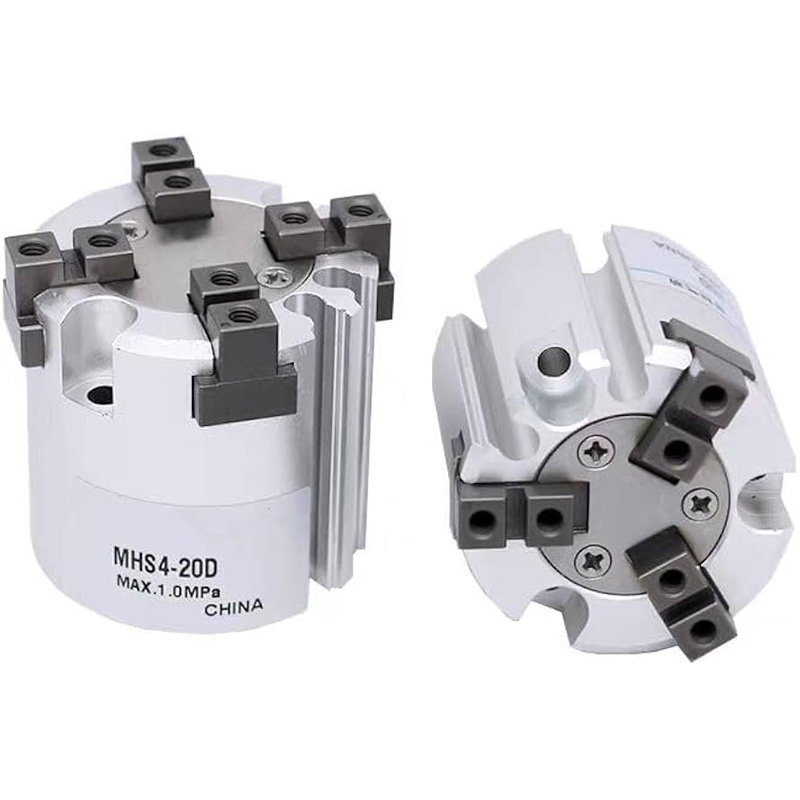

     -- MHS4: 4-szczękowy chwytak równoległy prostopadły do ​​elementów kwadratowych, prostokątnych i nieregularnych, stabilny zacisk zapobiegający ugięciom i przechyleniom.

     -- Tryb jazdy: dwustronnego działania (D) w standardzie; jednostronnego działania normalnie zamknięty / normalnie otwarty opcjonalnie.

     --Struktura: przekładnia klinowa, wbudowany pierścień magnetyczny, centralny otwór przelotowy, konstrukcja odporna na zużycie o wysokiej sztywności, praca bezolejowa.

     - Dokładność pozycji: powtarzalna dokładność pozycjonowania ± 0,01 mm, spójne pozycjonowanie środkowe bez przesunięcia.

Podstawowe zalety strukturalne

  1. Krzywka klinowa o wysokiej precyzji samocentrowania

     -- Wszystkie szczęki synchronicznie otwierają się i zamykają, mając identyczny punkt środkowy; części okrągłe realizują automatyczne centrowanie bez mimośrodu.

  2. Centralny otwór przelotowy

     -- Umożliwia prowadzenie rurek powietrznych, światłowodów lub kołków wypychaczy; nadaje się do obrabianych tulejek, części wałów i procesów wykrawania przelotowego.

  3. Kompaktowy, niskoprofilowy, lekki korpus

     -- Mała wysokość całkowita, idealna do gęstego układu montażowego na efektorze końcowym robota.

  4. Silna odporność na siłę boczną

     - Idealny do operacji wtłaczania, podłączania i obciążania obrabiarek zewnętrzną siłą obciążenia.

  5. Wbudowany pierścień magnetyczny dla wszystkich rozmiarów otworów

     - Kompatybilny z przełącznikami magnetycznymi serii M9B / M9BW do wykrywania stanu całkowicie otwartego / całkowicie zamkniętego.

  6. Kompletny zakres otworów: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

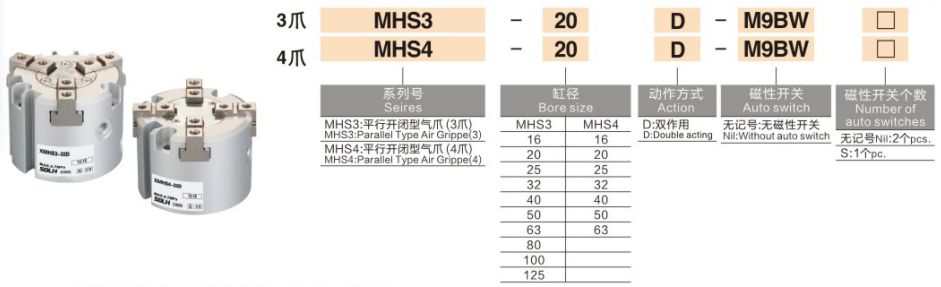

Kompletna zasada nazewnictwa modeli

  1. Przykład modelu: MHS3-32D-M9BW

  2. Przykłady standardowych zamówień

     -- MHS3-25D: 3-szczękowy, φ25, dwustronnego działania, bez wyłącznika magnetycznego

     -- MHS4-40D-2M9B: 4-szczękowy, φ40, dwustronnego działania, wyposażony w podwójne przełączniki magnetyczne M9B

Ogólne standardowe specyfikacje techniczne (ciśnienie próbne: 0,5 MPa)

  1. Wspólne parametry

     --Zakres ciśnienia roboczego: 0,15 ~ 0,6 MPa

     -- Temperatura otoczenia: -10 ~ 60 ℃ (bez oblodzenia wewnątrz przewodów powietrznych)

     --Maksymalna częstotliwość robocza: 120 cykli na minutę

     -- Dokładność powtarzania pozycjonowania: ± 0,01 mm

     -- Smarowanie: konstrukcja bezolejowa, odpowiednia do czystych środowisk produkcyjnych

  2. Tabela siły mocowania i skoku jednostronnego

Porównanie wyboru: MHS3 VS MHS4

Metody montażu i typowe scenariusze zastosowań

  1. Opcje montażu

     -- Mocowane za pomocą śrub czołowych + bocznych kołków pozycjonujących, uniwersalne do instalacji robota EOAT

     -- Centralny otwór przelotowy umożliwia wyrzucenie sworznia wypychacza; obsługują zarówno wewnętrzne rozszerzanie, jak i zewnętrzne mocowanie

  2. Typowe zastosowania przemysłowe

     -- Załadunek i rozładunek obrabiarek: Przedmioty obrabiane z wałem i tarczą chwytającą

     -- Elektronika 3C: zaciski okrągłe, chipy kwadratowe, obsługa miniaturowego sprzętu

     -- Przemysł opakowaniowy: Korpusy butelek, pozycjonowanie materiałów rurowych i cylindrycznych

     -- Procesy montażu i pasowania wtłaczanego: wciskanie łożyska, osadzanie tulei wału, montaż koncentryczny

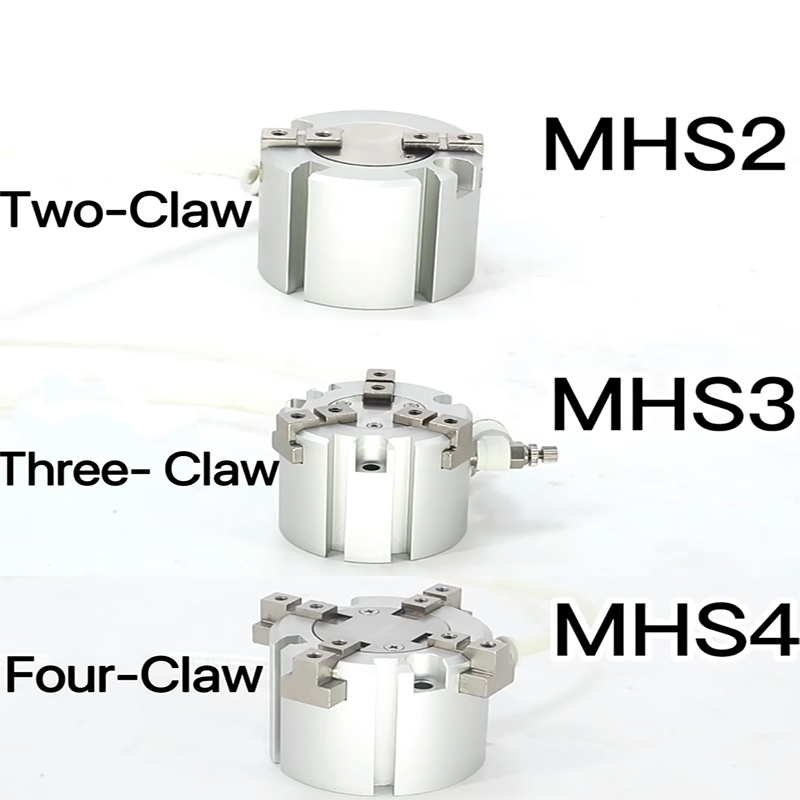

Pełna klasyfikacja produktów rodziny MHS

     -- MHS2: 2 równoległe szczęki – do płaskich płyt i płaskich przedmiotów

     -- MHS3: 3 koncentryczne szczęki — preferowane rozwiązanie dla wszystkich elementów okrągłych

     -- MHS4: 4 prostopadłe szczęki — preferowane rozwiązanie do części kwadratowych i prostokątnych

     -- MHSJ3: Wyposażony w osłonę przeciwpyłową — do pracy w trudnych i zapylonych warunkach warsztatowych

     -- MHSH3: Rozszerzony otwór przelotowy — przeznaczony do ciągłej obróbki przelotowej

Podsumowanie w jednym zdaniu

     Samocentrujące, puste w środku pneumatyczne chwytaki SOLH MHS3 3-szczękowe i MHS4 4-szczękowe z krzywką klinową zapewniają bardzo precyzyjne koncentryczne pozycjonowanie ±0,01 mm z opcjonalną konfiguracją pojedynczego/podwójnego działania i centralnym otworem przelotowym, kompatybilne z przełącznikami magnetycznymi serii M9; MHS3 do okrągłych części wałów/tarczy, MHS4 do elementów kwadratowych i prostokątnych, szeroko stosowane w załadunku obrabiarek, automatyzacji 3C i precyzyjnych stanowiskach montażu wtłaczanego.
