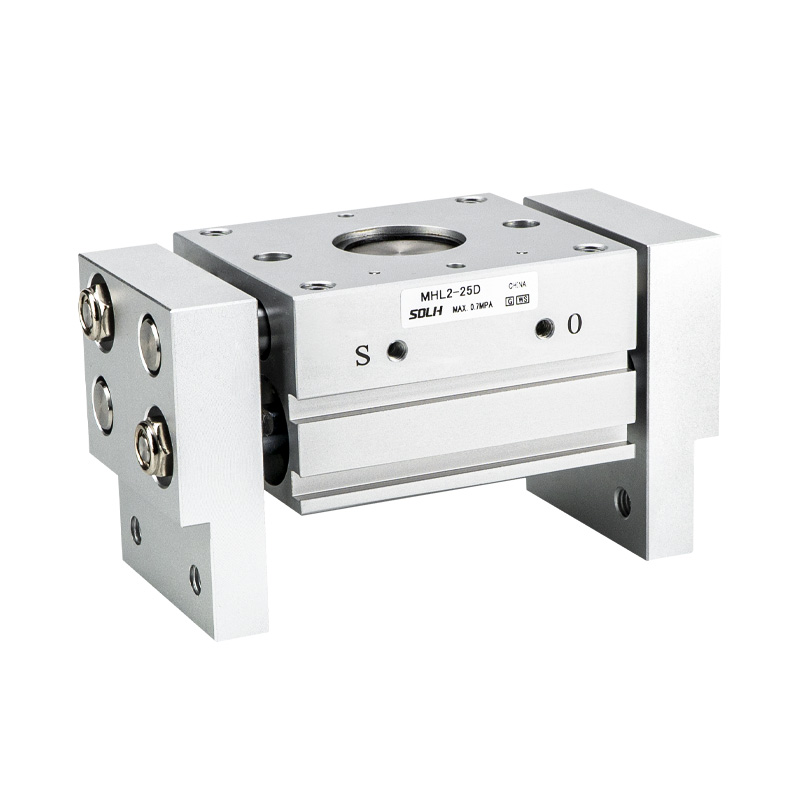

Szeroko otwierający się równoległy chwytak pneumatyczny serii MHL2

Marka: SOLH firmy Richge Technology

Przegląd produktu

      Seria SOLH MHL2 to synchroniczne chwytaki równoległe z zębatką i zębnikiem o szerokim skoku. Podstawowe zalety: duża siła mocowania, bardzo duży skok otwarcia, wysoka sztywność konstrukcyjna i wszechstronne możliwości montażu. Nadaje się do transportu ciężkich i dużych detali, chwytania części o dużych rozmiarach i mocowania równoległego pod dużym obciążeniem. Szeroko stosowane w automatycznym załadunku/rozładunku, mocowaniach obrabiarek i maszynach pakujących.

Struktura podstawowa i zasada działania

     -- Przekładnia: Mechanizm zębatkowy zapewnia synchroniczny ruch szczęk bez przesunięcia; układ podwójnego tłoka zapewnia dużą siłę zaciskania w kompaktowej obudowie.

     - Konstrukcja: korpus ze stopu aluminium, szczęki ze stali nierdzewnej, wbudowany pierścień magnetyczny. We wszystkich wałach obrotowych zastosowano łożyska z żywicy impregnowanej olejem oraz zintegrowane uszczelki zgarniające kurz, dobrą odporność na kurz i dłuższą żywotność.

     -- Tryb pracy: tylko dwustronnego działania (D), brak wariantu jednostronnego działania. Wbudowana regulowana przepustnica zapewniająca płynną kontrolę prędkości. Cztery gniazda montażowe przełączników magnetycznych umożliwiające elastyczny układ wykrywania położenia.

     -- Wybór skoku: 3 standardowe skoki na otwór: D (krótki) / D1 (średni) / D2 (długi), kompatybilny z mocowaniem na średnicy zewnętrznej i chwytaniem na średnicy wewnętrznej dla różnych szerokości przedmiotu obrabianego.

     - Dokładność pozycji: powtarzalna dokładność pozycjonowania ± 0,1 mm, stabilna wydajność mocowania w warunkach dużego obciążenia.

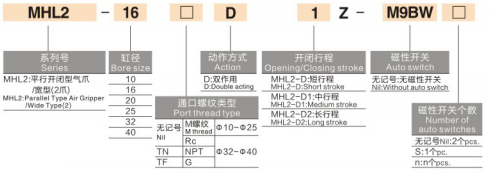

Kompletna reguła kodowania modelu

  1. Przykład modelu: MHL2-32D2-TF-M9BW

  2. Standardowe oznaczenie zamówienia

  MHL2-40D2-TF-M9BL Otwór 40, długi skok D2, przyłącze z gwintem G, wbudowany magnes, przełącznik M9B z kablem 3 m.

Dane techniczne uniwersalnego rdzenia

Tabela referencyjna skoku i siły zaciskania (0,5 MPa, standardowy punkt mocowania)

⚠️ Uwaga: Odległość zacisku odniesienia: 40 mm dla ø10~25; 80mm dla ø32~40. Efektywna siła zaciskania maleje wraz ze wzrostem rozciągnięcia szczęk. Podczas sprawdzania obciążenia należy zachować współczynnik bezpieczeństwa ≥1,5.

Preferowane scenariusze zastosowań dla MHL2

     -- Ciężkie/nadwymiarowe przedmioty wymagające dużej siły mocowania i szerokiego skoku otwarcia, takie jak ciężkie rury, płyty i tace na materiały

     - Zastosowania wymagające synchronicznego ruchu równoległego bez ugięcia, z elastycznym, wielokierunkowym układem montażu

     -- Trudne warunki pracy, w których występuje duże zapylenie (ładowanie obrabiarek, obsługa części odlewanych), wymagające niezawodnej odporności na pył i długiej żywotności

     -- Systemy wymagające zarówno mocowania na średnicy zewnętrznej, jak i chwytania na średnicy wewnętrznej, kompatybilne z częściami o wielu rozmiarach dzięki opcjom 3 skoków

Kluczowe wytyczne dotyczące wyboru i stosowania

     -- Najpierw określ obciążenie przed wyborem otworu: oblicz wymaganą siłę mocowania na podstawie ciężaru przedmiotu obrabianego, długości przedłużenia szczęk i współczynnika bezpieczeństwa ≥1,5, a następnie dopasuj odpowiedni rozmiar otworu.

     -- Wybierz skok w zależności od szerokości przedmiotu obrabianego: Sekwencja priorytetów D (krótki) → D1 (średni) → D2 (długi), unikaj niepotrzebnego nadmiernego skoku.

     -- Wykrywanie pozycji: Wyposażone w przełączniki magnetyczne serii D-M9□ (NPN/PNP/bezdotykowe) do sygnalizacji otwarcia/zamknięcia szczęki; cztery otwory montażowe umożliwiają elastyczną aranżację.

     -- Montaż i konfiguracja portu: ø10 ~ 25, przyjmuje M5 × 0,8; ø32~40 wybierz Rc1/8 z gwintem TN/TF/NPT. Wybierz podstawę do montażu gwintowanego / przelotowego / bocznego w zależności od powierzchni instalacji.

     -- Ochrona przed kurzem i konserwacja: Standardowo zintegrowany skrobak do kurzu. Dodaj odporną na kurz wersję niestandardową -X85/-X86 do środowisk o dużym zapyleniu; regularnie czyścić łożyska i pierścienie uszczelniające.

Podsumowanie w jednym zdaniu

     Równoległy chwytak pneumatyczny SOLH MHL2 z zębatką i zębnikiem o szerokim skoku zapewnia dużą siłę zaciskania z trzema opcjami skoku, wbudowaną konstrukcję pyłoszczelną i montaż w wielu kierunkach, kompatybilny z chwytaniem o średnicy zewnętrznej i wewnętrznej, idealny chwytak do ciężkich zastosowań do ładowania obrabiarek, obsługi płyt i tac oraz sprzętu do automatyzacji pakowania.
