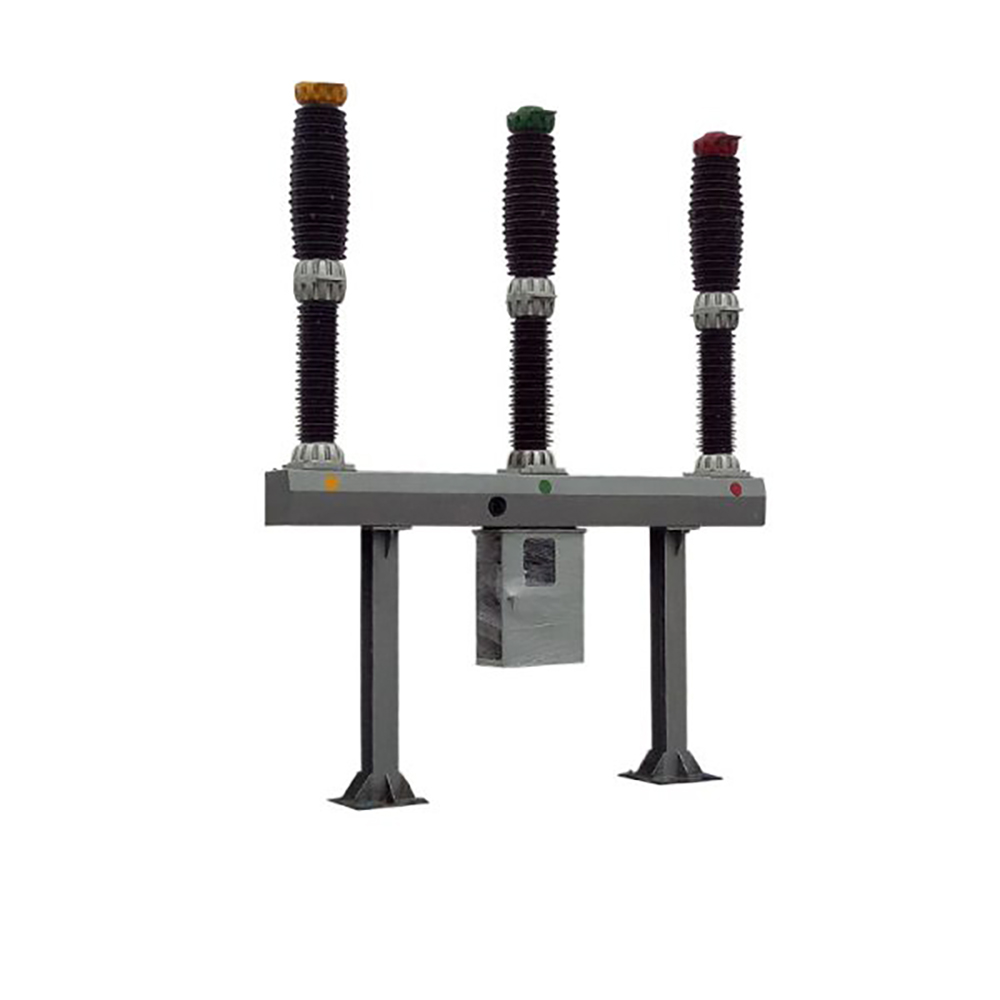

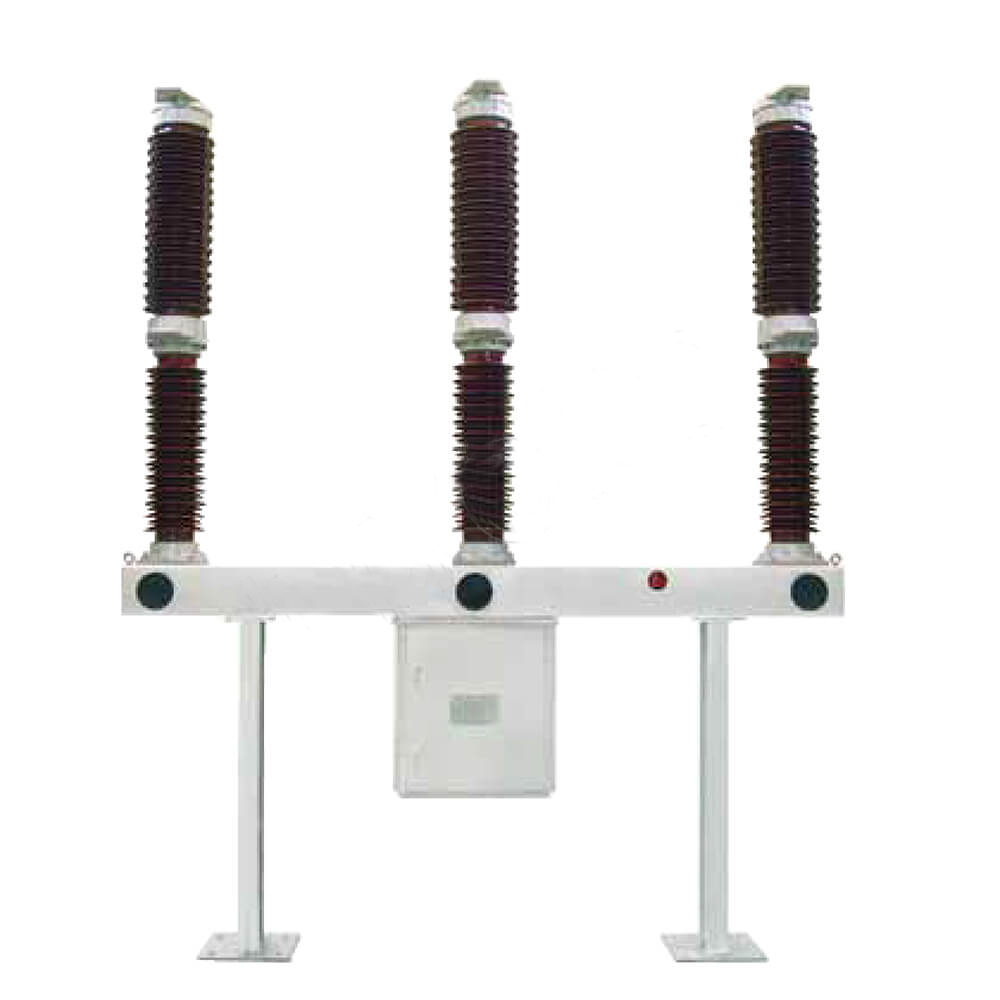

LW36-126/145 to łączny aparat, w tym wyłącznik zbiornika na żywo SF6 z technologią ekstynkcji łuku siebie. Wyłączniki są dostępne dla operacji pojedynczej lub trzech biegunów, służy do łamania prądu znamionowego, prądu uszkodzenia lub do zmiany linii elektrycznych, a zatem realizuje kontrolę i ochronę systemu elektroenergetycznego. Jest w stanie regularnie obsługiwać, a także może być używany jako wyłącznik wyłączający. Nowy wiosenny mechanizm operacyjny zapewnia wysoką niezawodność i bezpieczeństwo.

LW36-126/3150-40 Samoenergetyzowany wyłącznik SF6 o wysokim napięciu to wyłącznik zewnętrzny zaprojektowany do systemów prądu przemiennego o wysokim napięciu. Jest idealny do stosowania w siatkach elektrycznych o maksymalnym napięciu 145 kV i częstotliwości znamionowej 50 Hz. Ten wyłącznik jest używany do przerywania prądów znamionowych, prądów uszkodzonych lub do przełączania obwodów, zapewniając niezbędną kontrolę i ochronę systemów zasilania. Jest również odpowiedni do użycia jako wyłącznika linków w połączeniach sieciowych.

Ten produkt wykorzystuje gaz SF6 jako podłoże gaśnicze, jak i izolacyjne. Jest wyposażony w najnowszą samooczepiętą technologię gaśniczą ARC i ma nowy wiosenny mechanizm. LW36-126/3150-40 oferuje długą żywotność elektryczną, niski wysiłek operacyjny, niski hałas i wysoką niezawodność, co czyni go najbardziej niezawodnym wyborem dla obszarów na dużej wysokości lub systemów zasilania 132 kV. Może również zastąpić importowane produkty tego samego typu.

Cechy strukturalne

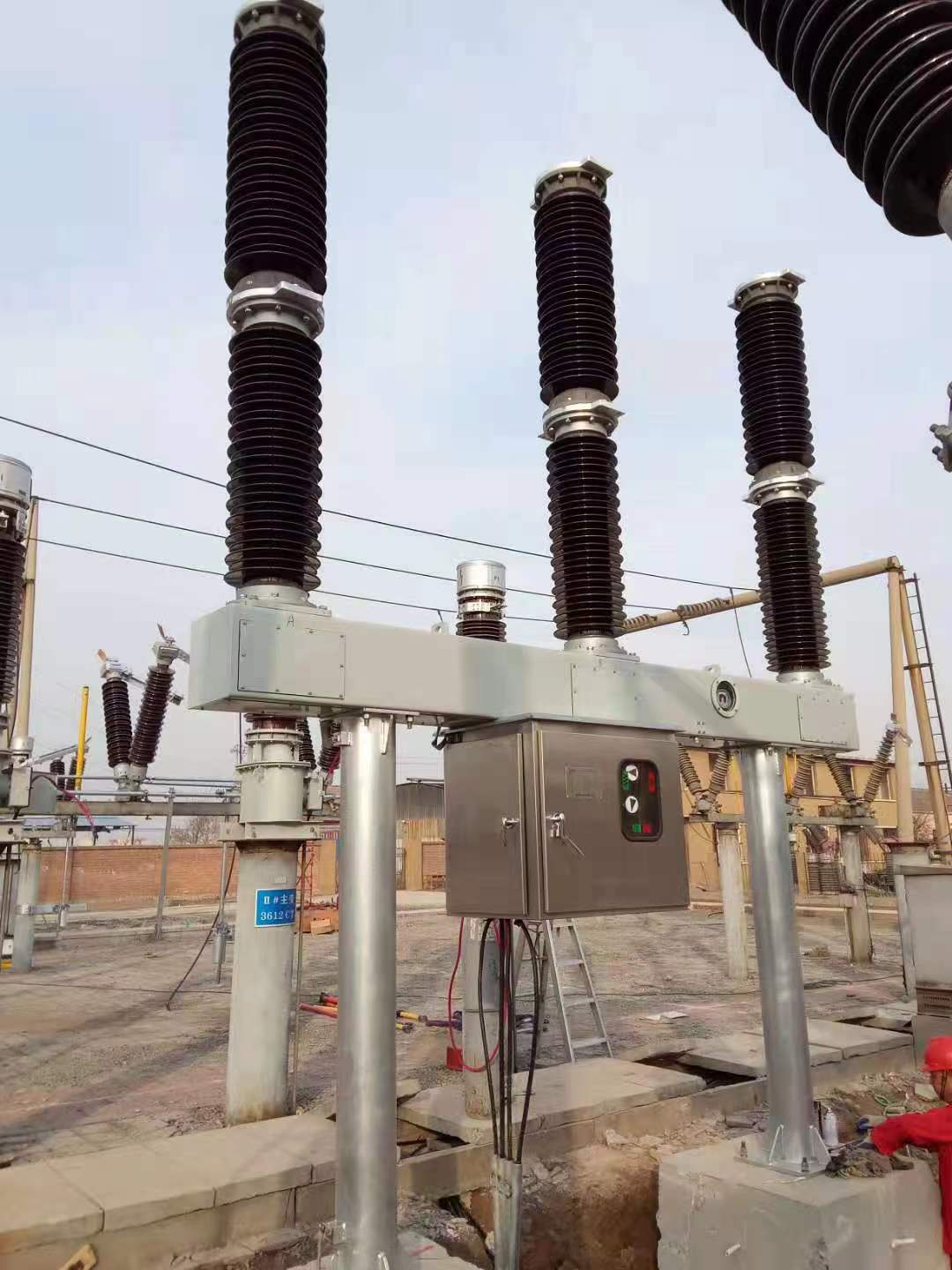

Wyłącznik przyjmuje trójfazową porcelanową kolumnę z pojedynczym przełomem. Trzy fazy są wyposażone w sprężynowy mechanizm operacyjny, który jest centralnie ułożony i obsługiwany trójfazowy, więc wygląd jest nowy i wykwintny. Wyłącznik wykorzystuje gaz SF6 jako medium izolacji i gaśni łuku. Podczas pracy podłączony jest trzywieściowy gaz SF6 wyłącznika, a przekaźnik gęstości typu wskaźnika służy do monitorowania jego postępu ciśnienia i gęstości. Ze względu na zasadę gaszenia łuku samoobsługowego i zoptymalizowanego projektu w systemie ruchu wyłączników, wydajność mechaniczna jest skutecznie ulepszona, a prace operacyjne są zminimalizowane;

Doskonała wydajność łamania i długie życie elektryczne;

Ramka montażowa i podparcie wykonane są z wysokiej jakości stalowych płyt, które są wygięte jako całość. Obróbka powierzchniowa przyjmuje proces ocynkowania na gorąco. Wszystkie odsłonięte elementy złączne są wykonane z materiałów o wysokiej wytrzymałości i standardowych części ocynkowane lub stali nierdzewnej. Skorupa mechanizmu jest wykonana ze stali nierdzewnej, więc produkt ma doskonałą odporność na korozję; wysoka niezawodność mechaniczna i może być często obsługiwana;

Ze względu na nieodłączną siłę wysokiej izolacji gazu sześciokluorkowego siarki i optymalny ruch kontaktowy wyłącznika, wyłącznik przerywa prąd pojemnościowy bez powtarzania; Zewnętrzny poziom izolacji jest wysoki, zewnętrzna izolacja została zaprojektowana z dużą odległością pełzania, odległość współczynnika pełzania wynosi ≥31 mm/kV, a wydajność odporności na brut jest doskonała. Może również działać bezpiecznie w trudnych środowiskach;

Silna zdolność przenoszenia prądu: Test wzrostu temperatury przeprowadza się zgodnie z 1,2 -krotnym prądem znamionowym 3150A, to znaczy 3780a, i nadal istnieje duży margines wzrostu temperatury w każdym punkcie;

Ogólny wygląd produktu jest kompaktowy, instalacja i uruchomienie na miejscu są wygodne, a obciążenie konserwacyjne jest niewielkie.

Zastosowania:

Ochrona siatki mocy: szeroko stosowana w siatkach mocy o mocy 132 kV lub wyższym dla ochrony i kontroli.

Operacje przełączania: odpowiednie do przełączania obwodu i jako połączenie łącza w połączeniach systemu zasilania.

Zastosowanie na dużej wysokości: Idealny do stosowania na obszarach na dużych wysokościach ze względu na solidny projekt i zaawansowana technologia.

Warunki środowiskowe do użytku

Normalne warunki środowiskowe do użytku spełniają następujące wymagania:

a) temperatura powietrza otoczenia -25 ℃ (-40 ℃) ~ +40 ℃;

b) wysokość ≤ 2500 m (2000 m);

c) prędkość wiatru ≤34 m/s;

d) dzienna różnica temperatur ≤25 ℃;

e) intensywność słońca ≤1000 W/m;

f) Intensywność poziomu trzęsienia trzęsienia ziemi 8 stopni (przyspieszenie poziome 0,2 g, przyspieszenie pionowe 0,1 g);

g) grubość lodu ≤10 mm;

h) Poziom zanieczyszczenia powietrza nie przekracza poziomu ⅲ w GB/T 5582;

i) Lokalizacja instalacji na zewnątrz.

Jeśli użytkownik ma specjalne wymagania dotyczące warunków użytkowania, może negocjować z ekspertami Liyond.

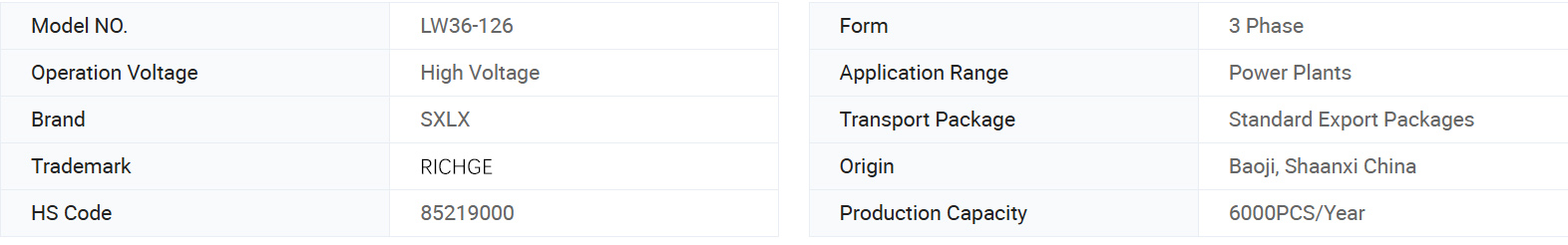

Podstawowe informacje.

Parametry techniczne

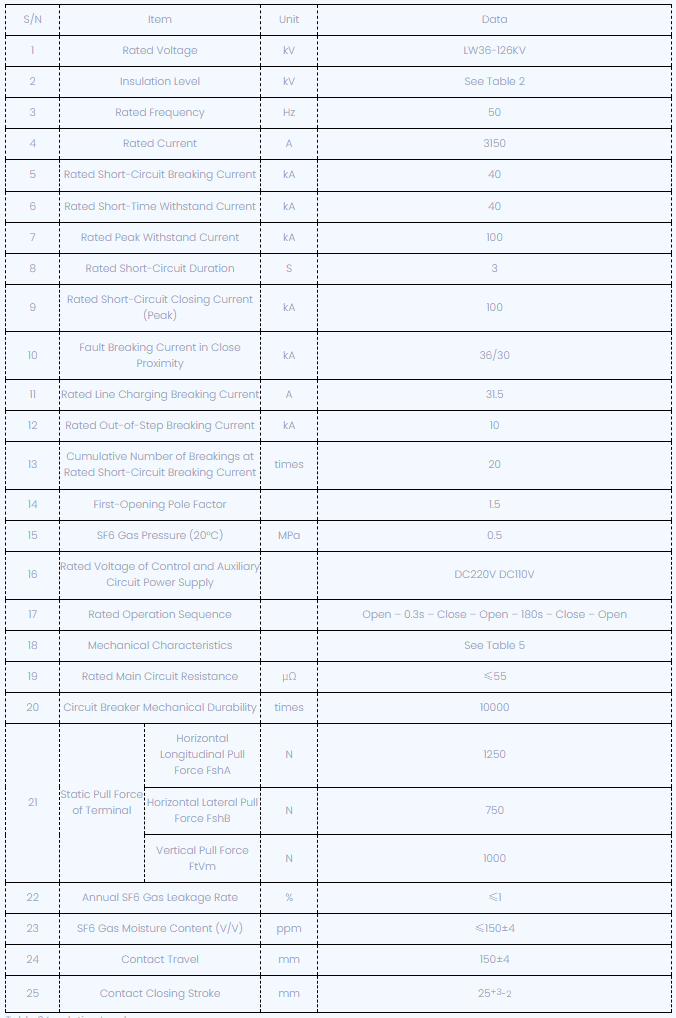

LW36-126 Parametry techniczne wyłącznika SF6

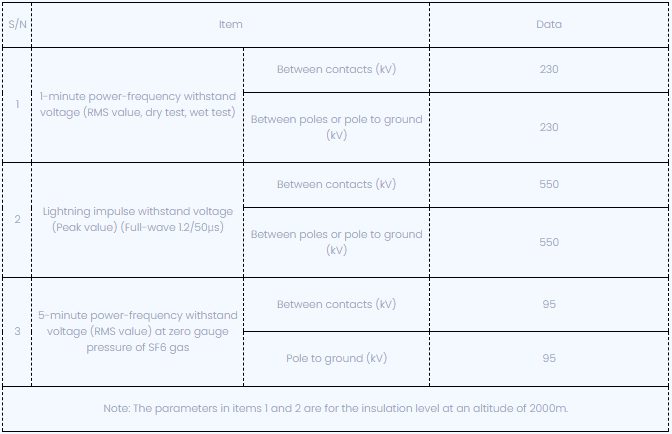

Tabela 2 Poziom izolacji

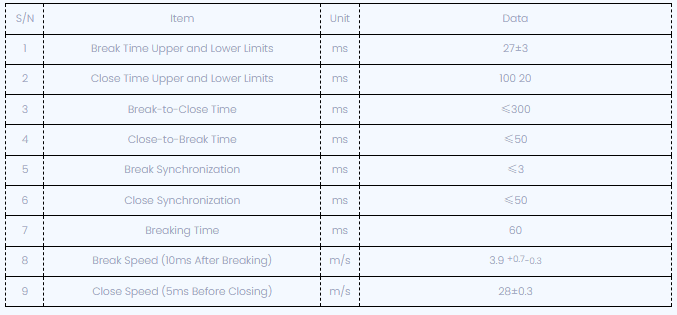

Tabela 3 Charakterystyka mechaniczna

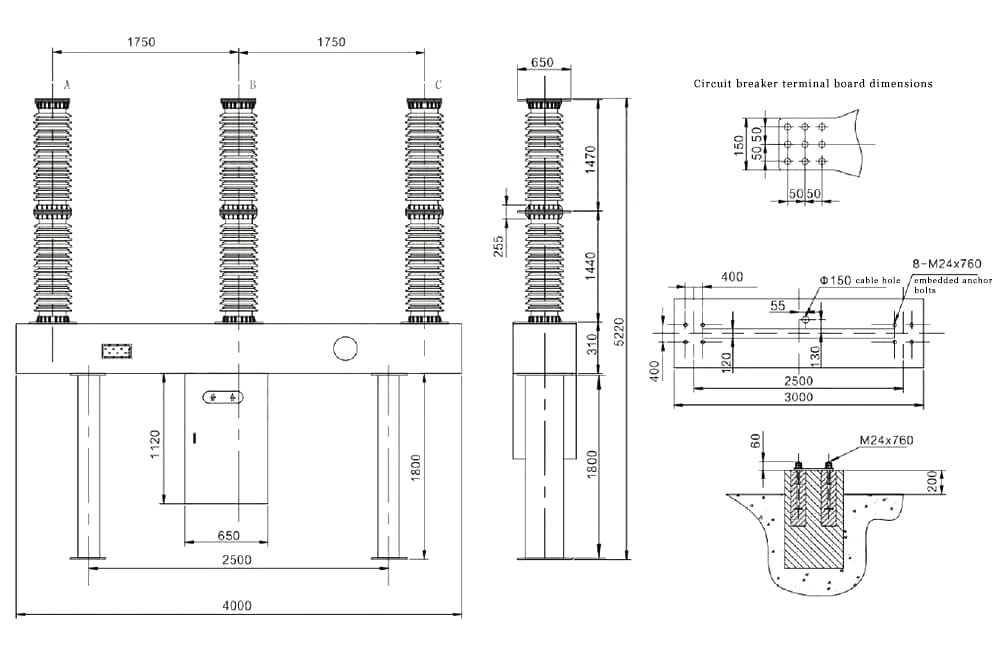

Rysunek techniczny

LW36 SF6 Circuit Breaker

Model i specyfikacje wyłącznika;

Znamionowe parametry elektryczne (napięcie, prąd, prąd zerwania itp.)

Warunki środowiskowe do użytku (temperatura otoczenia, wysokość, poziom zanieczyszczenia środowiska)

Znamionowe parametry elektryczne obwodu sterującego (napięcie znamionowe silnika magazynowania energii, napięcie znamionowe cewki otwierającej i zamykającej);

Nazwa i ilość części zamiennych, wymagane specjalne wyposażenie i narzędzia (należy zamówić osobno);

Kierunek okablowania pierwotnego górnego zacisku.

LW36 SF6 Circuit Breaker

Model i specyfikacje wyłącznika;

Znamionowe parametry elektryczne (napięcie, prąd, prąd zerwania itp.)

Warunki środowiskowe do użytku (temperatura otoczenia, wysokość, poziom zanieczyszczenia środowiska)

Znamionowe parametry elektryczne obwodu sterującego (napięcie znamionowe silnika magazynowania energii, napięcie znamionowe cewki otwierającej i zamykającej);

Nazwa i ilość części zamiennych, wymagane specjalne wyposażenie i narzędzia (należy zamówić osobno);

Kierunek okablowania pierwotnego górnego zacisku.
