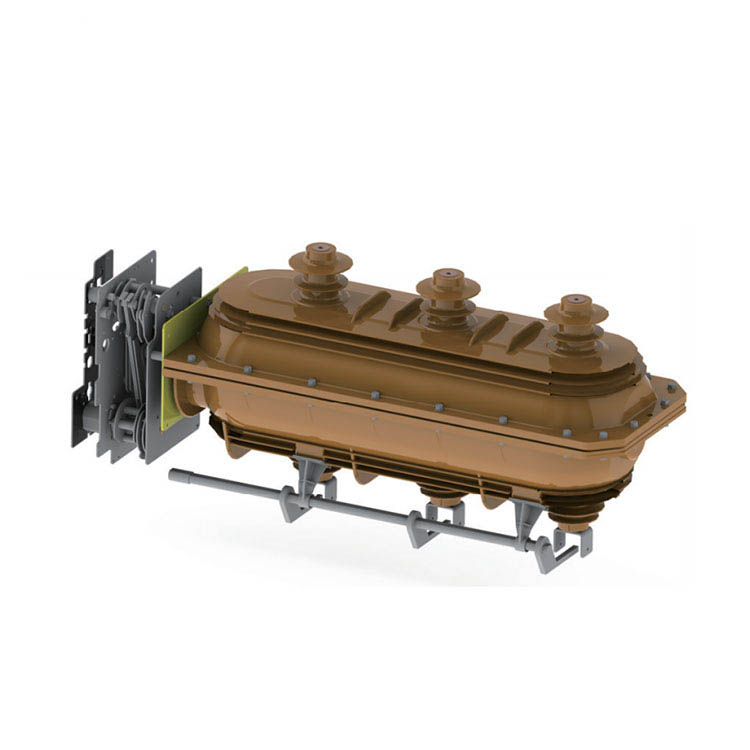

FLN36-24D Hals Wysokie napięcie SF6 przełącznik lbs Lbs

FLN36-24D Hals Wysokie napięcie SF6 przełącznik lbs Lbs

    Można go podzielić na dwa typy: FLN □ -24KV (mechanizm obsługi pojedynczej sprężyny typu K), flrn □ -24KV (mechanizm obsługi podwójnego sprężyny typu). Ten ostatni typ może być wyposażony w kombinację bezpieczników, funkcję kontroli i ochrony, która może być używana do zasilania i podstacji jako urządzenia ochronne i sterujące, szczególnie odpowiednie dla jednostki głównej pierścienia, skrzynkę dystrybucyjną kabla i podstacji przełączającej.

Ręczny mechanizm pracy

Kierowy mechanizm operacyjny typu K. Typ sprężyny:

Jako jednostka sterująca wlotem dla FLN □ -24KV zasada robocza mechanizmu operacyjnego typu K jest sprężyna i zwolnienie.

Operacja uziemienia: napędzana uchwytem, ​​górne ramię korbowe obraca się i dociska sprężynę 2, aby przechowywać energię, gdy maksymalna energia dociera do obrotu ramienia rankingu, sprężyna magazynowania energii zaczyna uwalniać energię i napęd górny spust, umożliwia pręt łączącego napęd ramię korbowe, ramię korka obraca się i napędowy ruchomy stycznik.

Włącz działanie: napędzane uchwytem, ​​dolne ramię korby 1 obraca się, naciska sprężynę 2, aby przechowywać energię, gdy energia zwolniona, napędza wyzwalacz 8, umożliwia podłączanie paska do napędu ramię korby, obraca się i napędza ruchomy kontakt i przełącznik pęknięcia obciążenia.

Operacja wyłączania: Obróć główne ramię korbowe wału w kierunku przeciwnym do ruchu wskazówek zegara, zwolnij sprężynę magazynową energii, a wyłącznik przełącznika ładowania.

Mechanizm operacyjny Dual Funkcja typu:

Jako jednostka sterująca oły dla FLRN □ -24KV. Zasada pracy mechanizmu typu jest taka sama jak typ K, dodatkowo ma funkcję podróży napastnika bezpieczników. Dla mechanizmu typu. Podróż elektromagnetyczna jest również dostępna dla wymagań klientów.

Włącz działanie: napędzany uchwytem, ​​dolne ramię korby 1 obraca się, aby nacisnąć przełącznik na sprężynie 12 i jednocześnie wyłączyć sprężynę 8, aby zapewnić wystarczającą energię wymaganą przez wyłączenie. Gdy dolne ramię korby 1 zapakowuje się, a napędzi napęd, aby się poruszać, powoduje, że dolne koło wałka potknęło się i uwalnia wyłącznik przełącznika sprężyny i ładowania ładowania.

Operacja wyłączania: Naciśnij przycisk wyłączania wyłączania lub naciśnij pink 2 przez napastnik bezpiecznika, zwolnij wyłącznik sprężyny i wyłącz przełącznik obciążenia.

Operacja Ziemi: Działanie uziemienia mechanizmu typu jest takie samo jak działanie typu K.

Zmotoryzowany mechanizm pracy ：

Działanie silnika można dodać do obu rodzajów mechanizmów pracy, co oznacza, że ​​można je obsługiwać ręcznie lub zmotoryzowane.

Napięcie robocze: DC48V AC/DC 110V 220V

Podstawowe informacje.

Parametry techniczne

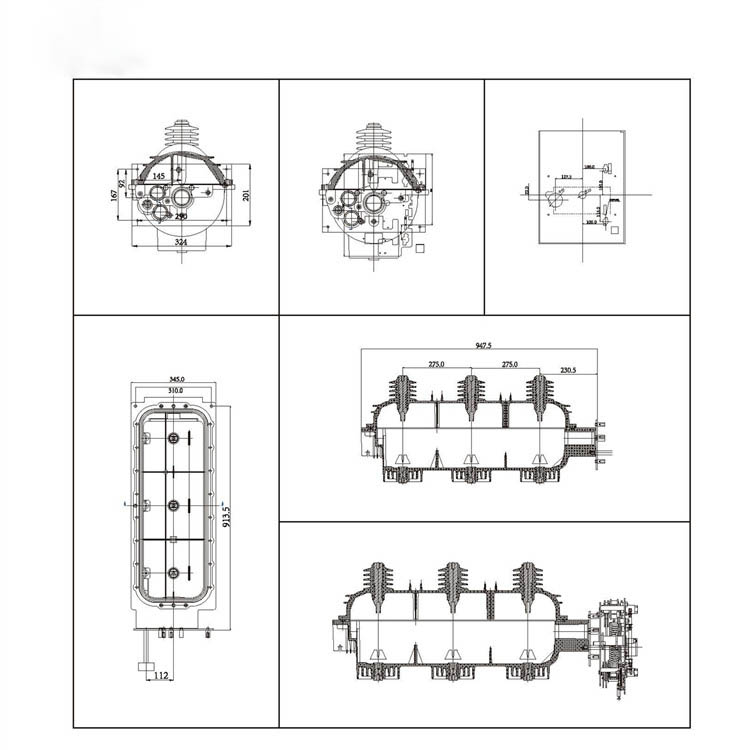

Rysunek

Obowiązujące warunki

1. Temperatura ambitna: maks.+40ºC; Min.-35ºC.

2. Wytrzymałość: maksymalna średnia wilgotność względna średnia dzienna: ≤ 95%; średnia miesięczna. 90%.

3. wolność: ≤ 2000 m.

4. Oporność seksizmu: 8 stopni.

5. Otaczające powietrze powinno być wolne od żrących, łatwopalnych gazów, pary wodnej itp. I nie powinno być poddawane częstym i silnym wibracjom.

6. Szybkość upadku; ≤0,1%.
