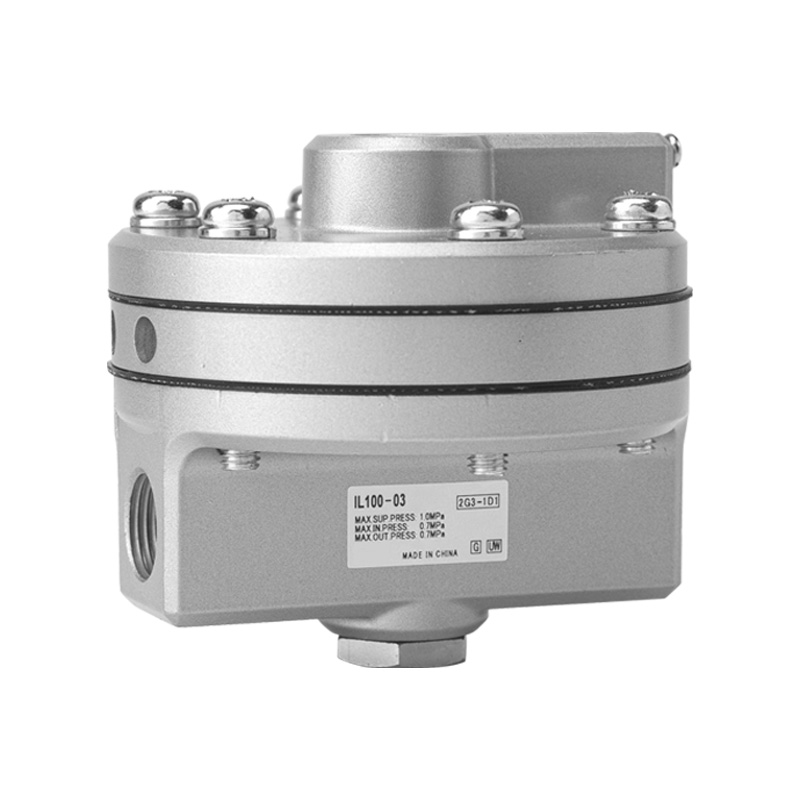

Precyzyjny przekaźnik wzmacniający 1:1 serii IL100 (wzmacniacz pneumatyczny)

Marka: SOLH firmy Richge Technology

Pozycjonowanie produktu

     Seria IL100 to precyzyjny przekaźnik wzmacniający 1:1, w pełni wymienny z oryginalnymi modelami SMC, znanymi również jako pneumatyczny wzmacniacz sygnału lub wzmacniacz głośności. Jego podstawową funkcją jest przekształcanie sygnałów sterujących o niskim przepływie na wyjście powietrza o równym ciśnieniu i wysokim przepływie. Skutecznie rozwiązuje problemy z powolną reakcją spowodowane długimi przebiegami rurociągów i siłownikami pneumatycznymi o dużej objętości, charakteryzując się wyjątkową precyzją, bardzo dużą przepustowością i bardzo dużą szybkością reakcji.

 Podstawowa funkcja i zasada działania

  1. Podstawowa definicja

       Pneumatyczny wzmacniacz sygnału i głośności z precyzyjnym śledzeniem ciśnienia 1:1 (ciśnienie wyjściowe jest dokładnie równe ciśnieniu sygnału wejściowego).

  2. Logika działania

     --SIG (port sygnału): odbiera sygnał wyjściowy ciśnienia sterującego niskim przepływem z pozycjonerów lub regulatorów ciśnienia

     --SUP (port zasilania): Podłącz do głównego źródła sprężonego powietrza, maksymalne ciśnienie zasilania 1,0 MPa

     --OUT (port wyjściowy): Dostarcza powietrze o dużym przepływie pod identycznym ciśnieniem do napędzania dużych siłowników

     --EXH (Port wylotowy): Szybko usuwa resztkowe powietrze, gdy spada ciśnienie sygnału sterującego

 3. Wartość podstawowa

     Utrzymuj dokładne ciśnienie sygnału, wzmacniając przepływ wyjściowy, drastycznie przyspieszając ruch siłownika.

Podstawowe kluczowe funkcje

   1. Ultrawysoki przepływ i natychmiastowa reakcja

     -- Maks. przepustowość: 6000 l/min (ANR) przy ciśnieniu zasilania 0,7 MPa

     -- Współczynnik przepływu Cv = 1,1

     -Idealny do rurociągów na duże odległości, cylindrów o dużej średnicy i siłowników o dużej membranie

   2. Bardzo dokładne śledzenie ciśnienia 1:1

     --Błąd liniowości w granicach ±1% pełnej skali

     --Histereza ≤ 1% pełnej skali

     - Precyzyjne odwzorowanie ciśnienia przy zerowym spadku ciśnienia i braku długotrwałego dryfu

   3. Opcje wielu wątków portów

     --Rozmiary portów: 02 (Rc1/4), 03 (Rc3/8)

     --Gwint standardowy: Rc; opcjonalnie NPT (przyrostek N), gwint równoległy G (przyrostek F)

     -Cztery dedykowane porty: sygnał SIG, zasilanie SUP, wyjście OUT, wydech EXH

   4. Szerokie temperatury i specjalne wersje niestandardowe

     --Model standardowy: -5 ~ +60 ℃

     --Wersja L o niskiej temperaturze: -30 ~ + 60 ℃

     --Wysokotemperaturowa wersja T: -5 ~ +100 ℃

     --Wersja S bez miedzi: kompatybilna z produkcją półprzewodników i gazem obojętnym o wysokiej czystości

   5. Trwała zwarta konstrukcja

     -- Korpus główny: stop aluminium ze srebrną powłoką antykorozyjną

     --Waga netto: 0,56 kg

     -Dwie metody montażu: bezpośrednia instalacja gwintowana; opcjonalny metalowy wspornik montażowy (przyrostek B)

Pełna tabela specyfikacji technicznych

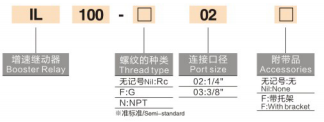

Objaśnienie kodu modelu (IL100-□-□-□-□)

   Przykład: IL100-02-N-L-B

     --IL100: kod serii podstawowej

     --02 / 03: Rozmiar portu (1/4" / 3/8")

     --Przyrostek gwintu: N=gwint NPT; bez przyrostka=Rc; Gwint F=G

     --Przyrostek wersji specjalnej: L=niska temperatura; T=wysoka temperatura; S=bez miedzi

     --B: Wyposażony w wspornik montażowy (bez przyrostka = bez wspornika)

   Wspólne modele standardowe

     --IL100-02: Port Rc1/4, temperatura standardowa, bez wspornika

     --IL100-03-B: Port Rc3/8, temperatura standardowa, ze wspornikiem montażowym

     --IL100-N03-L: Gwint NPT 3/8, wersja odporna na niskie temperatury

Typowe scenariusze zastosowań

     --Zawory sterujące procesem: pneumatyczne zawory regulacyjne i siłowniki membranowe w połączeniu z pozycjonerami w celu zwiększenia prędkości uruchamiania

     -- Rurociągi powietrza przyrządowego na duże odległości: Eliminacja powolnej reakcji spowodowanej długimi rurkami pomiędzy przetwornikami i siłownikami

     --Cylindry pneumatyczne o dużej objętości: siłowniki mechaniczne do podnoszenia, mocowania i dużego skoku o dużej wytrzymałości

     --Pętle pozycjonujące o wysokiej precyzji: Układy pneumatyczne wymagające dokładnego monitorowania ciśnienia i szybkiej reakcji

     --Sprzęt półprzewodnikowy i sprzęt do gazu o wysokiej czystości: wariant S niezawierający miedzi do czystych środowisk procesowych

Podsumowanie w jednym zdaniu

     Wymienny przekaźnik wspomagający SOLH IL100 zapewnia precyzyjne śledzenie ciśnienia 1:1, maksymalny przepływ 6000 l/min i wysoką liniowość ± 1% z ultraszybką reakcją, specjalnie zaprojektowany, aby wyeliminować opóźnienie powolnego uruchamiania w długich rurociągach i układach pneumatycznych o dużej objętości.
