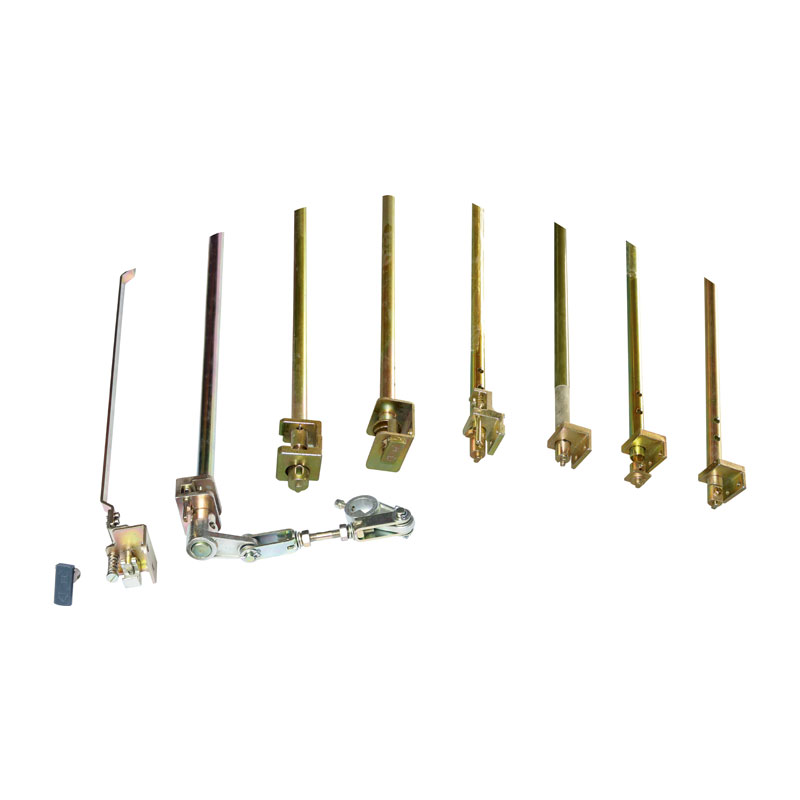

Mechanizm przełącznika naziemnego dla rozdzielnicy

Aplikacje i funkcje

Mechanizm przełącznika naziemnego dla rozdzielnicy jest stosowany w podstacjach, elektrowniach i przemysłowych systemach elektrycznych w celu zwiększenia bezpieczeństwa podczas pracy i utrzymania rozdzielnic wysokiego napięcia. Jego podstawową funkcją jest zapobieganie przypadkowemu lub nieautoryzowanemu działaniu przełącznika uziemienia, podczas gdy sprzęt wysokiego napięcia jest nadal energetyzowany, a tym samym zabezpieczając personel i sprzęt przed zagrożeniami elektrycznymi.

W podstacjach urządzenie blokujące zapewnia, że ​​przełącznik uziemienia może zostać zamknięty dopiero po potwierdzeniu, że inne odpowiednie przełączniki (takie jak wyłączniki lub izolatory) znajdują się we właściwej pozycji, zapewniając odpowiednią izolację układu elektrycznego. Jest to szczególnie ważne podczas przełączania lub uziemienia wyłączników, transformatorów lub izolatorów, aby zapobiec niebezpiecznym sytuacjom, w których obwód uziemiony może nadal przenosić prąd elektryczny. W elektrowniach urządzenie blokujące służy podobnym celowi, zapobiegając uziemieniu sprzętu wysokiego napięcia, gdy jest ono nadal podłączone do siatki zasilania, zmniejszając w ten sposób ryzyko wstrząsu elektrycznego podczas prac konserwacyjnych.

Urządzenie blokujące przełącznik naziemnego zwykle zawiera mechaniczne blokady lub elementy sterujące elektroniczne, które uniemożliwiają obsługę przełącznika uziemienia, chyba że są spełnione bezpieczne warunki. Może to obejmować upewnienie się, że przełącznik rozłączenia jest otwarty lub sprzęt jest odłączony. Niektóre systemy mogą również obejmować wskaźniki lub alarmy, które powiadomiły operatorów, gdy warunki są bezpieczne do obsługi przełącznika uziemienia.

Zapewniając, że uziemienie sprzętu występuje tylko w odpowiednich warunkach, urządzenie blokujące pomaga usprawnić procesy konserwacji, minimalizować błąd ludzki i zwiększyć bezpieczeństwo operacyjne. Jest to niezbędna funkcja bezpieczeństwa do utrzymania niezawodności i bezpieczeństwa systemów elektrycznych, szczególnie w środowiskach wysokiego napięcia.

Schematyczny schemat montażu

5xs.363.010
5xs.363.010.1
5xs.363.010.2
5xs.363.010.3
5xs.363.010.3d
5xs.363.010.4
5xs.363.010.5
5xs.363.010.6d
5xs.363.010.7
5xs.363.010-241/242

Notatka:

Sekwencja 22 Zespół łącza ma dwa rozmiary: konwencjonalna odległość 60 środka, jeśli klient potrzebuje odległości 80 środkowej, wyjaśnij przy zamówieniu.
