Urządzenie blokujące przełącznik uziemienia

Aplikacje i funkcje

Urządzenie blokujące przełącznik naziemnego jest używane w podstacjach, elektrowniach i przemysłowych systemach elektrycznych w celu zwiększenia bezpieczeństwa podczas pracy i konserwacji rozdzielnicy wysokiego napięcia. Jego podstawową funkcją jest zapobieganie przypadkowemu lub nieautoryzowanemu działaniu przełącznika uziemienia, podczas gdy sprzęt wysokiego napięcia jest nadal energetyzowany, a tym samym zabezpieczając personel i sprzęt przed zagrożeniami elektrycznymi.

W podstacjach urządzenie blokujące zapewnia, że ​​przełącznik uziemienia może zostać zamknięty dopiero po potwierdzeniu, że inne odpowiednie przełączniki (takie jak wyłączniki lub izolatory) znajdują się we właściwej pozycji, zapewniając odpowiednią izolację układu elektrycznego. Jest to szczególnie ważne podczas przełączania lub uziemienia wyłączników, transformatorów lub izolatorów, aby zapobiec niebezpiecznym sytuacjom, w których obwód uziemiony może nadal przenosić prąd elektryczny. W elektrowniach urządzenie blokujące służy podobnym celowi, zapobiegając uziemieniu sprzętu wysokiego napięcia, gdy jest ono nadal podłączone do siatki zasilania, zmniejszając w ten sposób ryzyko wstrząsu elektrycznego podczas prac konserwacyjnych.

Urządzenie blokujące przełącznik naziemnego zwykle zawiera mechaniczne blokady lub elementy sterujące elektroniczne, które uniemożliwiają obsługę przełącznika uziemienia, chyba że są spełnione bezpieczne warunki. Może to obejmować upewnienie się, że przełącznik rozłączenia jest otwarty lub sprzęt jest odłączony. Niektóre systemy mogą również obejmować wskaźniki lub alarmy, które powiadomiły operatorów, gdy warunki są bezpieczne do obsługi przełącznika uziemienia.

Schematyczny schemat montażu

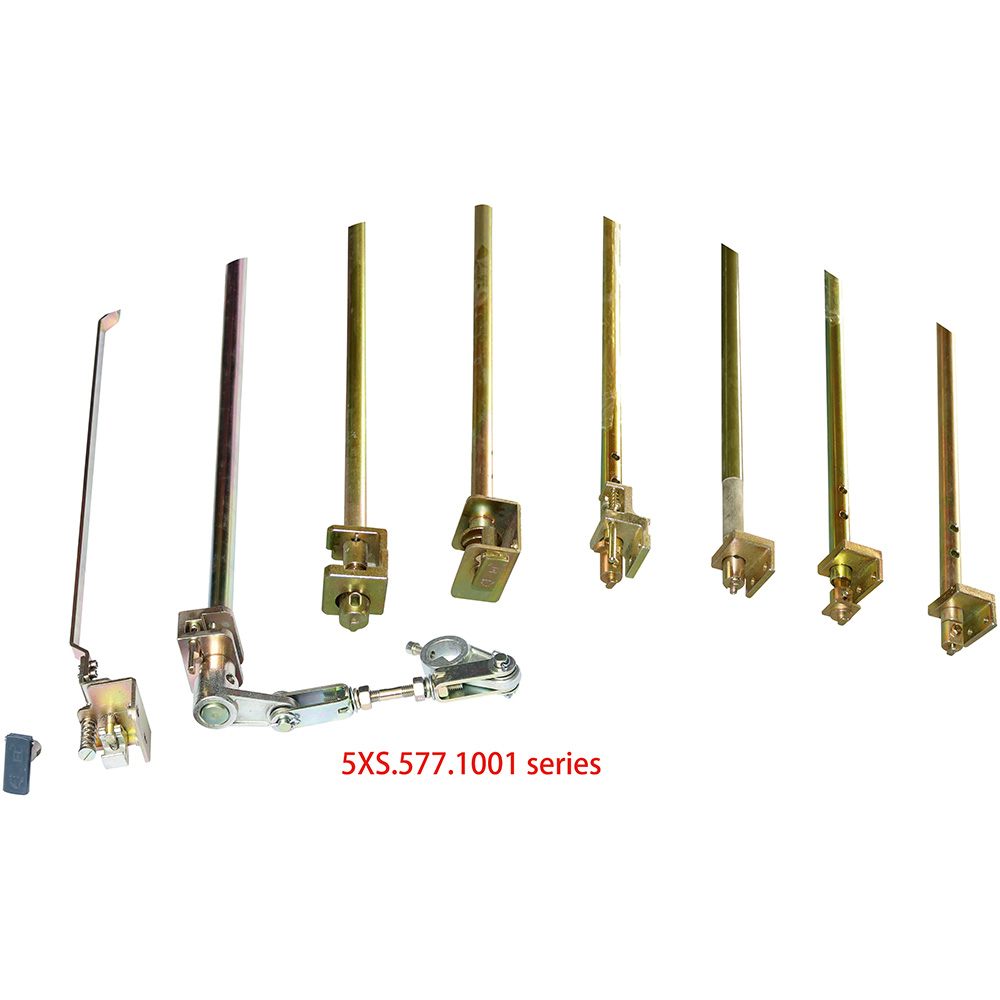

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (podwójne drzwi)/ 5xs.577.1003.1 (pojedyncze drzwi)
5xs.577.1004 (podwójne drzwi)/ 5xs.577.1004.1 (pojedyncze drzwi)
