Zawór dławiący wydechu serii ASN2 z tłumikiem

Przepustnica wydechu serii ASN2 z tłumikiem | Zintegrowana kontrola prędkości i zawór redukujący hałas

Marka: SOLH firmy Richge Technology | Zintegrowany pneumatyczny tłumik przepustnicy zgodny z SMC

1. Przegląd produktu

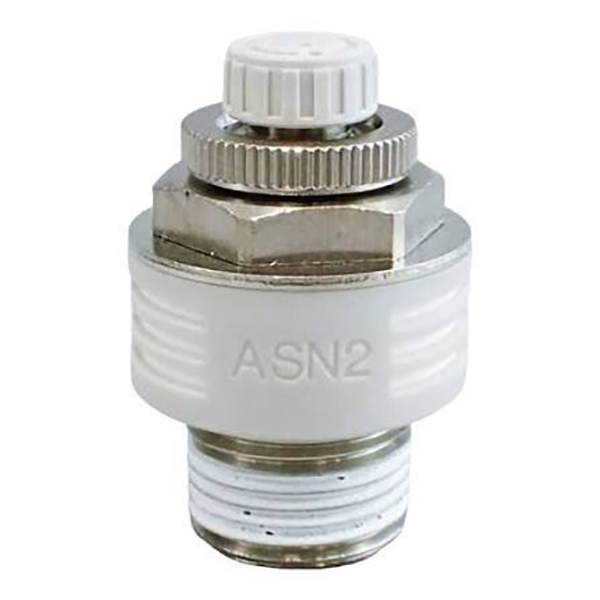

     Seria SOLH ASN2 touniwersalna przepustnica wydechowa z wbudowanym tłumikiem, specjalnie zaprojektowany do bezpośredniego montażu na króćcu wydechowym EXH pneumatycznych zaworów elektromagnetycznych. Integruje regulację prędkości spalin i funkcje redukcji hałasu w jednym urządzeniu, eliminując potrzebę oddzielnej instalacji tłumika. Dzięki zastosowaniu precyzyjnej konstrukcji dławiącej zaworu iglicowego i konstrukcji z regulacją zapobiegającą upadkowi, ulepszony żywiczny ASN2-A charakteryzuje się lekką obudową, precyzyjną regulacją skali i funkcją blokowania push-down. Jest to ekonomiczne, oszczędzające miejsce i charakteryzujące się wysoką stabilnością rozwiązanie do sterowania prędkością spalin dla standardowych obwodów pneumatycznych zaworów elektromagnetycznych.

2. Podstawowe funkcje i zalety pracy

     • Instalacja specjalnego elektrozaworu EXH: W odróżnieniu od zaworów dławiących po stronie cylindra, ASN2 jest instalowany wyłącznie na otworach wylotowych zaworów elektromagnetycznych w celu profesjonalnej regulacji prędkości dławienia wylotu, optymalizując ogólny układ obwodu pneumatycznego.

     • Precyzyjna logika dławienia układu wydechowego: Standardowa kontrola dławienia wylotu; obrót w prawo zmniejsza przepływ powietrza, powodując wolniejszy ruch cylindra, obrót w lewo zwiększa przepływ powietrza, zapewniając szybsze działanie, realizując bezstopniową regulację prędkości.

     • Zintegrowany tłumik o wysokiej wydajności: Wbudowana, wysokowydajna konstrukcja redukująca hałas, osiągająca redukcję hałasu o ponad 20 dB nawet w warunkach maksymalnego przepływu, skutecznie eliminująca zanieczyszczenie hałasem pneumatycznych spalin.

     • Konstrukcja zapobiegająca upadkowi zaworu iglicowego: Pokrętło regulacyjne ma konstrukcję zapobiegającą poluzowaniu i upuszczeniu, zapobiegając wypadaniu pokrętła i odchyleniom parametrów spowodowanym długotrwałymi wibracjami sprzętu, zapewniając stabilną, długoterminową pracę.

3. Zasady kodowania modeli i definicja specyfikacji

     Typowy przykład modelu: ASN2-02A

     • JAKN2: Kod serii zintegrowanej przepustnicy wydechowej z tłumikiem

     • Kod kalibru: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Sufiks: Ulepszony, lekki rodzaj żywicy, wyposażony w konstrukcję blokującą typu push-down i precyzyjne okienko skali

     • Przyrostek S: Gwint wstępnie pokryty środkiem uszczelniającym dla zwiększenia szczelności

     • Przyrostek N: Gwint w standardzie amerykańskim NPT (domyślny gwint R bez przyrostka)

4. Standardowe specyfikacje i parametry pełnej serii

5. Podstawowe parametry techniczne

6. Ulepszone cechy żywicy ASN2-A

     • Ultralekka konstrukcja: Wykorzystuje żywicę o wysokiej wytrzymałości, waga zmniejszona o około 80% w porównaniu z tradycyjnym metalowym korpusem, minimalizując obciążenie portu wylotowego zaworu elektromagnetycznego.

     • Okno precyzyjnej skali: Wyposażony we wskaźnik skali z noniuszem, obsługujący mikroregulację 1/4 koła. Parametr przepływu jest widoczny i wymierny, co pozwala na ustandaryzowane i powtarzalne zarządzanie przepływem.

     • Wygodna blokada typu „push-down”.: Innowacyjna konstrukcja blokująca z pokrętłem typu push-down. Po regulacji prędkości naciśnięcie pokrętła może zablokować pozycję parametru, skutecznie zapobiegając dryftowi prędkości spowodowanemu wibracjami sprzętu i zapewniając stałą dokładność działania.

7. Rozróżnienie w wyborze modelu: seria ASN2 vs AS / ASV / ASC

8. Wytyczne i środki ostrożności dotyczące instalacji

     • Standardowa metoda instalacji: Przykręcić zawór bezpośrednio do króćca wylotowego zaworu elektromagnetycznego EXH korpusem zaworu skierowanym na zewnątrz, zachowując wystarczającą przestrzeń roboczą do codziennej regulacji prędkości.

     • Obowiązujące ograniczenia dotyczące obwodu: Nie dotyczy obwodów z zaworami zwrotnymi w położeniu środkowym i zaworami jednokierunkowymi sterowanymi pilotem, które mogą powodować nieprawidłowe działanie cylindra i niestabilną pracę.

     • Blokowanie odporne na wibracje: Po zakończeniu debugowania przepływu powietrza i prędkości zablokuj pokrętło regulacyjne, aby uniknąć odchyleń prędkości roboczej spowodowanych długotrwałymi wibracjami sprzętu.

Podsumowanie w jednym zdaniu

     Seria SOLH ASN2 to zintegrowana przepustnica wydechu i zawór tłumika przeznaczony do portów wylotowych zaworu elektromagnetycznego. Wyposażony w redukcję hałasu, precyzyjną regulację prędkości, konstrukcję odporną na wibracje przed upadkiem i opcję ulepszenia lekkiej żywicy, upraszcza instalację obwodu pneumatycznego, redukuje hałas wydechowy i jest optymalnym ekonomicznym akcesorium do kontroli prędkości i redukcji hałasu dla standardowych pneumatycznych układów elektromagnetycznych.
