Zawory elektromagnetyczne w wykonaniu przeciwwybuchowym sterowane pilotem serii 50-VFE / 50-VPE

Mamarka:SOLH firmy Richge Technology

 I. Przegląd produktu

     Seria SOLH 50 to linia produktów ognioszczelnych, sterowanych pilotem, przeciwwybuchowych zaworów elektromagnetycznych, podzielona na dwa podstawowe modele:

     --50-VFE: Ognioszczelny zawór elektromagnetyczny 5/2

     --50-VPE: 3/2-drogowy ognioszczelny zawór elektromagnetyczny

     Cała seria posiada certyfikat ognioodporności Ex d Ⅱ BT4, obowiązkowy certyfikat przeciwwybuchowości Ex-CCC w Chinach oraz międzynarodową aprobatę przeciwwybuchowości TIIS, z wodoodpornością i pyłoszczelnością IPX6. Nadaje się do środowisk gazów łatwopalnych i wybuchowych w Strefie 1 i Strefie 2, w tym w powłokach, bateriach litowych, środkach chemicznych, tuszach, opakowaniach pyłowych oraz sprzęcie obsługującym ropę i gaz.

     Wszystkie cewki mają równomierny pobór mocy 3,5 W, są bezsmarowe i obsługują dwie formy instalacji: indywidualny montaż gwintowy i wielosekcyjna wyspa zaworowa.

Podstawowe rozróżnienie między dwoma modelami

     --50-VFE: Do dwukierunkowego napędu cylindrów dwustronnego działania

     --50-VPE: Kompatybilny z podciśnieniem próżniowym i obwodami cylindrów jednostronnego działania

     Obudowa przeciwwybuchowa i cewki są w pełni wymienne pomiędzy obydwoma modelami, natomiast kanały powietrzne zaworów i podstawy rozdzielaczy są całkowicie niewymienne.

2. Uniwersalne standardowe specyfikacje przeciwwybuchowe (dotyczy obu modeli)

2.1: Parametry bezpieczeństwa przeciwwybuchowego

     --Ślad wybuchu: Ex d Ⅱ BT4 Gb (maksymalna temperatura powierzchni T4: 135 ℃); opcjonalne wersje niskotemperaturowe T5 / T6

     --Klasa ochrony: IPX6, odporna na rozpryski strumienia wody, stabilna w wilgotnych i zakurzonych środowiskach warsztatowych

     --Certyfikaty: chiński obowiązkowy Ex-CCC, japoński TIIS, międzynarodowy standard IEC dotyczący przeciwwybuchowości, zgodność środowiskowa RoHS

     --Strefy niebezpieczne: Strefa wybuchu gazu 1, strefa 2; kompatybilny z etylenem, propylenem, rozpuszczalnikami do farb i palnym pyłem w środowisku pracy

     --Opcje okablowania: metalowy ognioszczelny dławik kablowy typu T, ognioszczelne skrzynki kablowe typu L, aby zapobiec wyciekom iskier elektrycznych

     --Napięcia cewki: DC24V/DC12V, AC220V/AC110V; stała moc cewki 3,5 W, niska emisja ciepła zapewniająca bezpieczeństwo przeciwwybuchowe

2.2 Ogólne parametry mechaniczne

     --Czynnik roboczy: czyste, suche sprężone powietrze, gaz obojętny; tryb próżniowy dostępny tylko dla 50-VPE

     --Smarowanie: Bezsmarowe, dopasowane do bezolejowego zespołu pneumatycznego AFC; Jednostki potrójne AC/BC na mgłę olejową są zabronione w obwodach próżniowych

     --ręczne sterowanie: ręczny pin typu push, blokowany/nieblokowany opcjonalnie do testowania obwodów w stanie wyłączenia

     --Instalacja: Zawór można zamontować pod dowolnym kątem, bez ograniczeń grawitacyjnych

     --Maksymalna częstotliwość przełączania: cykl 1 Hz; Czas reakcji ≤45 ms (testowany przy standardowym dopływie powietrza 0,5 MPa)

     --Temperatura pracy: wersja T4: -10 ℃ ~ + 50 ℃; Wersja niskotemperaturowa T6: -10 ℃ ~ +40 ℃ (niedopuszczalne oblodzenie wewnętrzne)

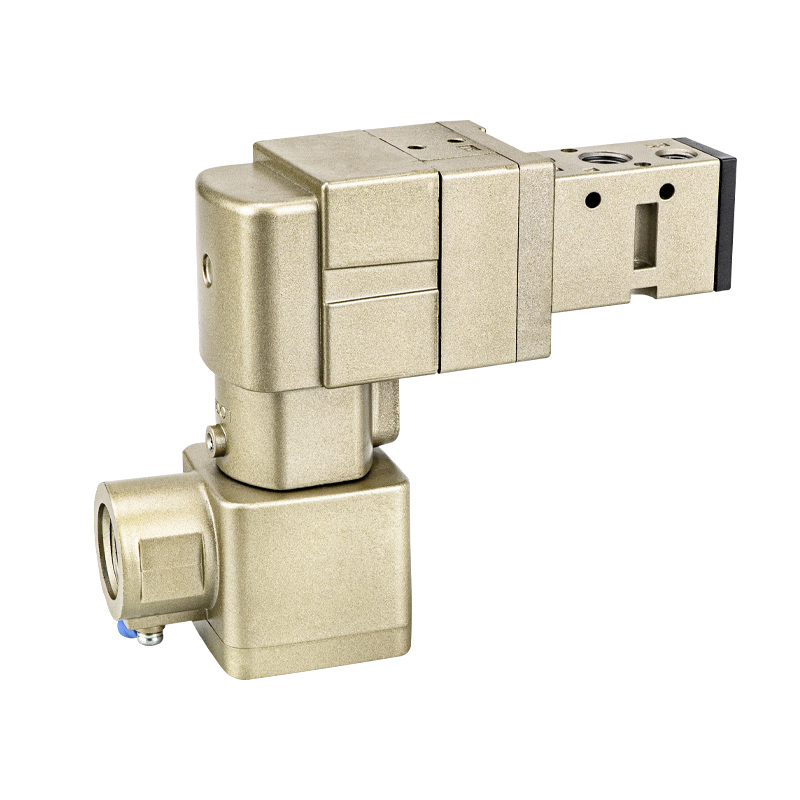

3.  5-drogowy zawór elektromagnetyczny w wykonaniu przeciwwybuchowym serii 50-VFE (seria 50-VFE3000 / 5000)

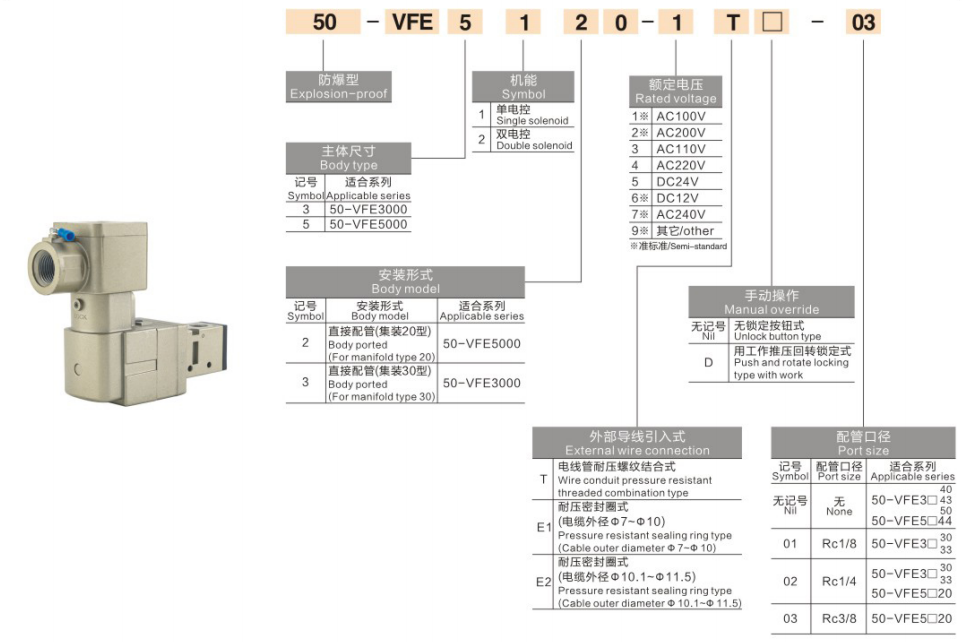

3.1 Definicja kodu modelu (przykład: 50-VFE51201T)

     --50: Kod serii ognioszczelnej

     --VFE: 5/2-drogowy zawór sterujący z elastycznym uszczelnieniem

     --5: 5000 specyfikacja wysokiego przepływu

     --1: Sprężyna powrotna z pojedynczą cewką

     --2: Bezpośredni montaż gwintowany

     --0: Konfiguracja standardowa

     --1: Gwint portu G1/4

     --T: Metalowy, ognioszczelny dławik kablowy

Podspecyfikacje modelu

     --50-VFE3000:Kompaktowy niski przepływ, efektywna powierzchnia przekroju 18 mm², Cv=1,0, port G1/8

     --50-VFE5000:Standardowy przepływ głównego nurtu, efektywna powierzchnia przekroju 45 mm², Cv=2,5, port głównego nurtu G1/4

3.2 Struktura i logika obwodu powietrznego (5/2-drożny)

    --Definicja portu:P wlot zasilania, wyjście A, wyjście B, R1/R2 dwa niezależne wyloty; zawór główny + zawór pilotowy, scentralizowany wylot, nie jest wymagana oddzielna rura wydechowa pilota, co upraszcza układ okablowania

     --Struktura szpuli:Elastyczna uszczelka szpuli pilota; minimalna różnica ciśnień 0,15 MPa wymagana do napędzania szpuli, nie może się przesuwać pod podciśnieniem

Tryby funkcjonalne

    --Śpiewaćsolenoid (przyrostek 1):Pod napięciem → P → A, B → R2; wyłączenie zasilania, reset sprężynowy → P → B, A → R1, jednokierunkowy reset cylindra

    --Podwójny elektromagnes (przyrostek 2):Funkcja pamięci zatrzaskowej, utrzymuje pozycję zaworu po zaniku zasilania, idealna do stacji mocujących utrzymujących długotrwałe ciśnienie

3.3 Pasujące akcesoria instalacyjne

     --Montaż gwintowany:Bezpośrednie połączenie gwintowe G1/8, G1/4, kompatybilne ze złączami wciskanymi KQ2 i przewodami pneumatycznymi PU/PA

     --Wyspa zaworowa kolektora:Dedykowana 5-portowa podstawa rozdzielacza 50-VV5FE3 (dla serii 3000) / 50-VV5FE5 (dla serii 5000), obsługuje do 10 stacji centralnego zasilania powietrzem; kanały powietrzne w kolektorze pasują tylko do zaworów VFE, montaż mieszany z zaworami 3-drogowymi VPE jest zabroniony

3.4 Typowe zastosowania (tylko dla obwodów cylindrów dwustronnego działania)

     --Podwójnego działania transfer, korek, tłoczenie cylindrów zaciskowych na liniach produkcyjnych przeciwwybuchowych

     --NAMUR pneumatyczny zawór kulowy/przepustnica sterowanie przełączaniem siłownika dla rurociągów chemicznych

     --Scentralizowana automatyka wysp zaworowych dla warsztatów zajmujących się powlekaniem i usuwaniem pyłu z baterii litowych

     --Wszystkie systemy pneumatyczne w wykonaniu przeciwwybuchowym wymagające dwukierunkowego ruchu wysuwania i cofania cylindra

3.5 Uwaga dotycząca ograniczeń

     Obwody próżniowe są surowo zabronione. Bez wystarczającej różnicy ciśnień pod podciśnieniem szpula nie może się przesuwać, co prowadzi do utraty przyssawki i nieprawidłowego działania cylindra. Kompatybilny tylko ze standardowym dodatnim dopływem powietrza 0,2 ~ 0,9 MPa.

4. 3-drogowy zawór elektromagnetyczny w wykonaniu przeciwwybuchowym serii 50-VPE (seria 50-VPE500 / 700)

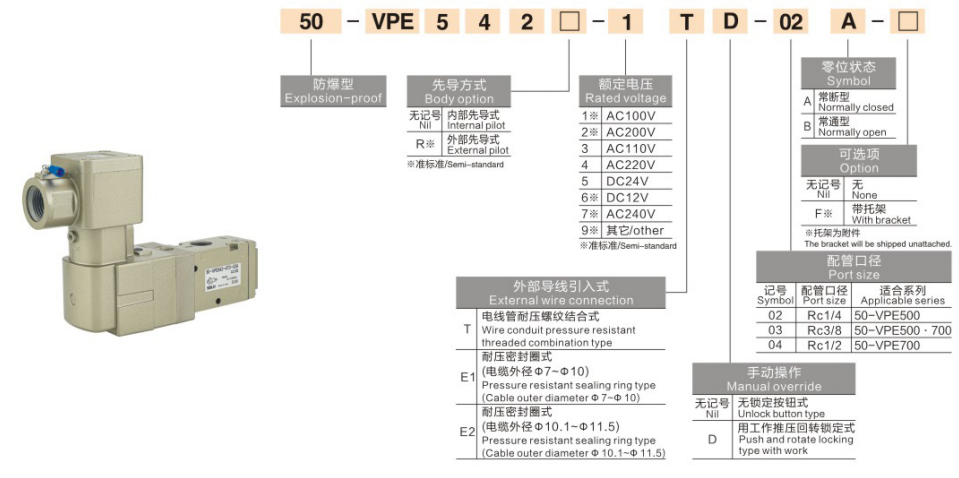

4.1 Definicja kodu modelu (przykład: 50-VPE54201T)

     --50: Kod serii ognioszczelnej

     --VPE: 3/2-drogowy zawór grzybkowy z elastyczną uszczelką

     --542: Specyfikacja VP500, gwintowane normalnie zamknięte NC

     --0: Konfiguracja standardowa

     --1: Gwint portu G1/4

     --T: Metalowy, ognioszczelny dławik kablowy

Podspecyfikacje modelu

     --50-VPE500: Przepływ standardowy, efektywna powierzchnia przekroju 41,4 mm², Cv=2,3, do konwencjonalnej obsługi próżniowej

     --50-VPE700: Duży przepływ, efektywna powierzchnia przekroju 72 mm², Cv=4,0, do transportu próżniowego dużych arkuszy i kartonów z wieloma otworami

4.2 Struktura i logika obwodu powietrznego (3/2 normalnie zamknięty NC, możliwość zamiany na NO)

     --Definicja portu: wlot zasilania P, wyjście A, pojedynczy wylot R; niezależny otwór wylotowy pilota PE. W strefach przeciwwybuchowych o dużym zapyleniu zewnętrzne rurociągi mogą odprowadzać spaliny do bezpiecznych obszarów

     --Struktura suwaka: Pilot typu grzybek z twardą uszczelką, rozruch przy zerowej różnicy ciśnień, stabilna praca w pełnej próżni do -101,2 kPa, dedykowany zawór ognioszczelny do obwodów próżniowych

Logika robocza NC (funkcja NO przełączana)

     --Pod napięciem: P podłączony do A w celu doprowadzenia powietrza, R zamknięty; generator podciśnienia wytwarza podciśnienie, cylinder jednostronnego działania wysuwa się

     --Wyłączenie zasilania: P odcięte, A automatycznie połączone z R w celu zmniejszenia ciśnienia; przyssawka natychmiastowa przerwa w podciśnieniu, sprężyna cylindra jednostronnego działania cofa się automatycznie. Przedmioty obrabiane są uwalniane, gdy sprzęt przeciwwybuchowy wyłącza się w celu poprawy bezpieczeństwa operacyjnego

4.3 Pasujące akcesoria instalacyjne

     --Bezpośredni montaż gwintowy: porty gwintowane M5, G1/8, G1/4, instalowane bezpośrednio przed generatorami podciśnienia

     --Dedykowana wyspa kolektora podciśnieniowego: 3-portowa, ekskluzywna podstawa 50-VV3PE z niezależnymi kanałami powietrznymi, nie można mieszać w montażu z 5-portowymi zaworami VFE

4.4 Podstawowe zalety (jedynie zgodny zawór ognioszczelny dla obwodów próżniowych w wykonaniu przeciwwybuchowym)

     --Rozruch przy zerowej różnicy ciśnień, kompatybilny zarówno z podciśnieniem podciśnieniowym, jak i standardowymi warunkami pracy nad ciśnieniem

     --Automatyczne obniżenie ciśnienia w przypadku utraty mocy; elementy obrabiane są uwalniane, gdy sprzęt przeciwwybuchowy zatrzymuje się, aby uniknąć obrażeń spowodowanych zaciskaniem lub upadku

     --Uszczelnienie grzybkowe o bardzo niskim wycieku, brak tłumienia ssania podczas długotrwałej adsorpcji próżniowej

4.5 Typowe zastosowania

     --Przenoszenie próżni w wykonaniu przeciwwybuchowym: generator podciśnienia ZU/ZB + przyssawka buforowa ZPT do baterii litowej, powłoki i pobierania materiałów przeciwwybuchowych do żywności

     --Siłowniki jednostronnego działania ze sprężyną powrotną do prostego podnoszenia, zaciskania i wyrzucania narzędzi

     --Adsorpcja podciśnieniowa folii, kartonów i tafli szklanych w warsztatach zajmujących się materiałami łatwopalnymi i wybuchowymi

     --Odgałęzione obwody odcięcia dopływu powietrza i obwody nadmiarowe ciśnienia konserwacyjnego dla urządzeń przeciwwybuchowych

5. Tabela porównawcza: 50-VFE VS 50-VPE

6. Standardowe, przeciwwybuchowe kompletne dopasowanie obwodu pneumatycznego

     --Okrążenie1: Obsługa próżni w wykonaniu przeciwwybuchowym (50-VPE54201T):  Bezolejowa kombinacja powietrza przeciwwybuchowego AFC2000 → 50-VPE54201T → Wąż PU6 → Generator podciśnienia prosty ZU + przyssawka buforowa ZPT

    --Obwód 2: Podwójny transfer cylindrów w wykonaniu przeciwwybuchowym (50-VFE51201T):  Potrójny zespół powietrzny w wykonaniu przeciwwybuchowym AC2000 → 50-VFE51201T 5-drogowa wyspa zaworowa → rura PU8 → Cylinder przeciwwybuchowy dwustronnego działania SC/SDA

    --Obwód 3: Przeciwwybuchowy przyrząd do mocowania jednostronnego działania:  Przeciwwybuchowy regulator ciśnienia AR → 50-VPE500 → Mikrorurka PU4 → Mini cylinder jednostronnego działania MAL

7. Specyfikacje dotyczące wyboru i bezpieczeństwa przeciwwybuchowego

    --Obwody próżniowe muszą przyjmować wyłącznie 50-VPE:  Struktura szpuli 50-VFE nie może się przesuwać bez różnicy ciśnień; użycie go w obwodach próżniowych prowadzi do całkowitej awarii i zagrożenia bezpieczeństwa przedmiotu obrabianego. Jednostki potrójne AC/BC z generatorami mgły olejowej są surowo zabronione w systemach próżniowych, ponieważ zanieczyszczenie olejem zablokuje grzybek VPE i spowoduje wyciek.

    --Cylindry dwustronnego działania muszą być wyposażone w zawór 5-drogowy 50-VFE:  3-portowy VPE zapewnia tylko pojedynczy wylot powietrza i nie może realizować dwukierunkowego ruchu wysuwania i cofania cylindra; nie może zastąpić zaworów 5-drogowych.

     --Zabrania się mieszanego montażu podstaw rozdzielacza:  5-portowa podstawa VFE i 3-portowa podstawa VPE mają niezależne otwory kanałów powietrznych. Instalacja krzyżowa spowoduje wyciek powietrza z całego obwodu i nieprawidłowe działanie sprzętu.

    --Mamaobowiązkowe zasady okablowania w wykonaniu przeciwwybuchowym:  W przypadku szczelnie zamkniętych kabli należy stosować oryginalne, metalowe, ognioszczelne dławiki kablowe typu T; brak odsłoniętych metalowych styków wewnątrz skrzynek elektrycznych. Nieautoryzowana wymiana na zwykłe plastikowe gniazdka jest zabroniona. Jeśli otwór wylotowy pilota PE wymaga zewnętrznego drenażu, rurociągi muszą prowadzić spaliny do wyznaczonych bezpiecznych stref przeciwwybuchowych, aby uniknąć gromadzenia się łatwopalnego gazu.

    --Wymagania dotyczące filtracji czołowej dopływu powietrza:  Przed zaworami przeciwwybuchowymi należy zamontować filtr powietrza AF/AFC (dokładność 5 μm). Pył i para wodna dostające się do korpusu zaworu spowodują zakleszczenie suwaka, co może spowodować ryzyko zapłonu i wybuchu w warunkach pracy zabezpieczonych przed eksplozją.

     --Przepisy dotyczące konserwacji i remontów:  Przed demontażem w celu konserwacji należy wyłączyć ręczny zawór kulowy HSV i usunąć resztkowe ciśnienie z rurociągu. Zabrania się demontażu obudowy przeciwwybuchowej pod napięciem lub pod ciśnieniem; uszkodzone ognioszczelne powierzchnie współpracujące spowodują unieważnienie wszystkich certyfikatów przeciwwybuchowości.

8. Obszary zastosowań przemysłowych

     Linie do powlekania i montażu przeciwwybuchowego baterii litowych, automatyzacja natryskiwania farb, automatyczne sterowanie zaworami rurociągów chemicznych, warsztaty pyłu drukarskiego, linie do produkcji opakowań przeciwwybuchowych do żywności, siłowniki pneumatyczne wspierające ropę i gaz, farmaceutyczny czysty sprzęt przeciwwybuchowy, przeciwwybuchowe manipulatory do sortowania materiałów pyłowych.

Podsumowanie w jednym zdaniu

     Ognioszczelne pilotowe zawory elektromagnetyczne serii SOLH 50, podzielone na 5-portowe zawory suwakowe 50-VFE do cylindrów dwustronnego działania i 3-portowe zawory grzybkowe 50-VPE do cylindrów próżniowych i jednostronnego działania, posiadają certyfikaty Ex d II BT4 / CCC / TIIS ze stopniem IPX6, służąc jako certyfikowane bezpieczne rozwiązania pneumatyczne do przełączania dla wszystkich przemysłowych linii produkcyjnych łatwopalnych materiałów wybuchowych w Strefie 1 i Strefie 2.
