Zawór nożny 5/2-drogowy serii 4F | Bezpośrednio działający, całkowicie aluminiowy pneumatyczny zawór stopowy

Marka: SOLH firmy Richge Technology | W pełni kompatybilny zamiennik zaworu stopowego serii AirTAC 4F

1. Przegląd produktu

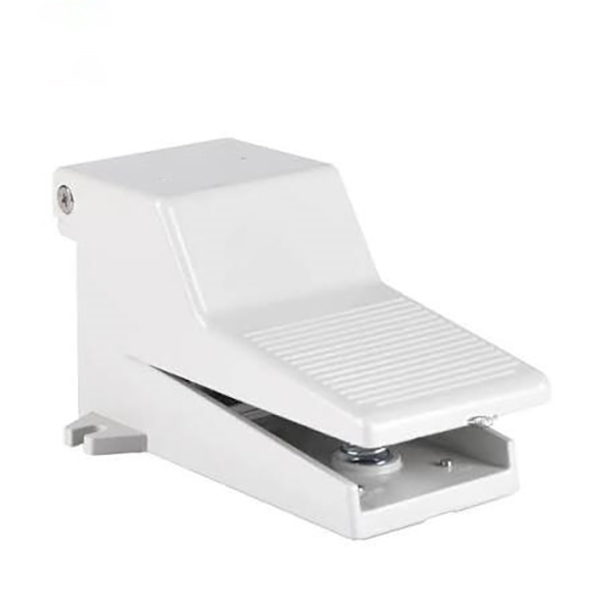

     Seria SOLH 4F to profesjonalista5/2-drogowy pneumatyczny zawór kierunkowy z pedałem nożnym w pełni kompatybilny i wymienny z całą serią AirTAC 4F. Wyposażony w korpus ze stopu aluminium odlewanego ciśnieniowo i pogrubiony, antypoślizgowy pedał nożny z bezpośrednio działającą strukturą resetowania sprężyny, jest specjalnie zaprojektowany dosterowanie do przodu i do tyłu z cylindrem dwustronnego działania. Pełna seria obejmuje cztery konfigurowalne typy: standardowe samoczynne resetowanie, mechaniczne samoblokowanie L, osłonę zabezpieczającą G oraz blokowanie LG + integracja osłony. Może ręcznie zastąpić zawory elektromagnetyczne do uruchamiania i zatrzymywania sprzętu oraz przełączania kierunkowego, szeroko stosowane w scenariuszach osprzętu narzędziowego, tłoczenia, nitowania i przemysłowego sterowania pneumatycznego.

  1.1 Logika obwodu powietrznego rdzenia 5/2-drogowego

     • Definicja portu lotniczego: P (główny wlot powietrza), A/B (podwójne wyloty robocze), R1/R2 (podwójne niezależne wyloty)

     • Stan normalny (pedał zwolniony): P łączy się z B w celu doprowadzenia powietrza; A łączy się z R1 w celu wydechu, cylinder cofa się i resetuje

     • Stan roboczy (naciśnięty pedał): P łączy się z A w celu doprowadzenia powietrza; B łączy się z R2 w przypadku wydechu, cylinder wysuwa się i działa

     • Typ standardowy inny niż L: Natychmiastowe resetowanie odbicia sprężyny po zwolnieniu stopy w celu przerywanego sterowania impulsowego

     • Typ blokady L: Naciśnij raz, aby zablokować pozycję i utrzymać ciśnienie powietrza; naciśnij ponownie, aby odblokować i zresetować redukcję ciśnienia

2. Zasady kodowania modelu i definicja przyrostka

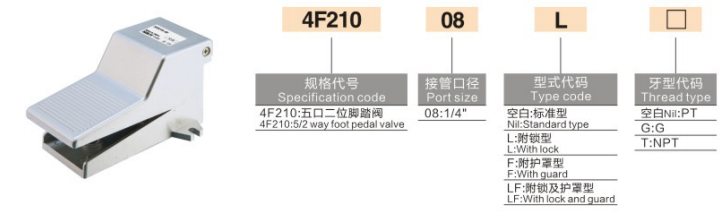

     Logika kodowania: 4F210 - [Rozmiar portu] + [Przyrostek funkcji] - [Typ gwintu]

  2.1 Podstawowy model i rozmiar portu

     • 4F210: Uniwersalny korpus podstawy zaworu stopowego 5/2-drożnego głównego nurtu

     • 06: Przyłącze gwintowane G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) uniwersalna specyfikacja głównego nurtu

 2.2 Przewodnik wyboru przyrostków funkcji podstawowej

  2.3 Sufiks typu gwintu

     • Pusty: Gwint stożkowy PT (domyślny standard)

     • G: Gwint równoległy G zgodny ze standardem brytyjskim

     • T: NPT amerykański standardowy gwint stożkowy

  Przykład modelu: 4F210-08 | Standardowy zawór stopowy z funkcją samoresetu G1/4; 4F210-08LG | Zawór stopowy samoblokujący G1/4 z osłoną zabezpieczającą

3. Podstawowe parametry techniczne

4. Rozróżnienie wyboru: Zawór stopowy 4F 5/2 i 3F 3/2 drożny

5. Zalety rdzenia konstrukcyjnego

     • Podwójna niezależna konstrukcja wydechu: Wyposażony w dwa oddzielne otwory wydechowe zapewniające płynny wydech podczas cofania cylindra, szybką reakcję i stabilną pracę bez opóźnień.

     • Pedał antypoślizgowy o dużej wytrzymałości: Powierzchnia pedału z teksturą rolkową skutecznie zwiększa tarcie, zapobiegając poślizgowi podczas wchodzenia pod dużym obciążeniem i poprawiając stabilność operacyjną.

     • Stabilny niezależny mechanizm blokujący: Niezależna zatrzaskowa konstrukcja blokująca zapewnia pewne pozycjonowanie i lekkie odblokowanie. Uwaga: Nie nadaje się do warunków pracy z ciągłymi uderzeniami o bardzo wysokiej częstotliwości.

     • Opcjonalna osłona zabezpieczająca: Niestandardowa plastikowa osłona przeciwpyłowa skutecznie zapobiega przypadkowemu cofaniu spowodowanemu spadającymi przedmiotami lub niewłaściwym dotknięciem personelu, poprawiając bezpieczeństwo pracy na miejscu.

     • Pełna aluminiowa trwała konstrukcja: Zintegrowany korpus ze stopu aluminium odlewanego ciśnieniowo charakteryzuje się wysoką twardością, odpornością na uderzenia i długą żywotnością w trudnych warunkach warsztatów przemysłowych.

6. Typowe scenariusze zastosowań

     • Ręczne sterowanie siłownikiem dwustronnego działania: Źródło powietrza → Zawór stopowy 4F → cylinder dwustronnego działania. Typ samoresetujący umożliwia wysunięcie po naciśnięciu i wycofanie po zwolnieniu; typ blokowania utrzymuje siłę zacisku w celu długotrwałego pozycjonowania.

     • Kontrola sprzętu do przetwarzania przemysłowego: Profesjonalne przełączanie kierunku obsługiwane nożnie w maszynach do tłoczenia, nitownicach i osprzętach szlifierskich, uwalniające ręce w celu wydajnej obróbki.

     • Debugowanie sprzętu na miejscu: Tymczasowo wymień zawory elektromagnetyczne na ręczne zawory stopowe w celu debugowania obwodu pneumatycznego, co jest wygodne do próbnego działania sprzętu i kalibracji parametrów.

Podsumowanie w jednym zdaniu

     Seria SOLH 4F to wykonany w całości z aluminium zawór nożny 5/2 bezpośredniego działania z pedałem bezpośredniego działania, z opcjami samoresetowania, samoblokowania i zabezpieczenia przed nieprawidłowym działaniem. Wyposażony w podwójny szybki wylot, duży przepływ i pełną kompatybilność z AirTAC, jest to standardowy przemysłowy zawór nożny do przełączania cylindrów dwustronnego działania w przód/w tył i sterowania pneumatycznego obróbką mechaniczną.
